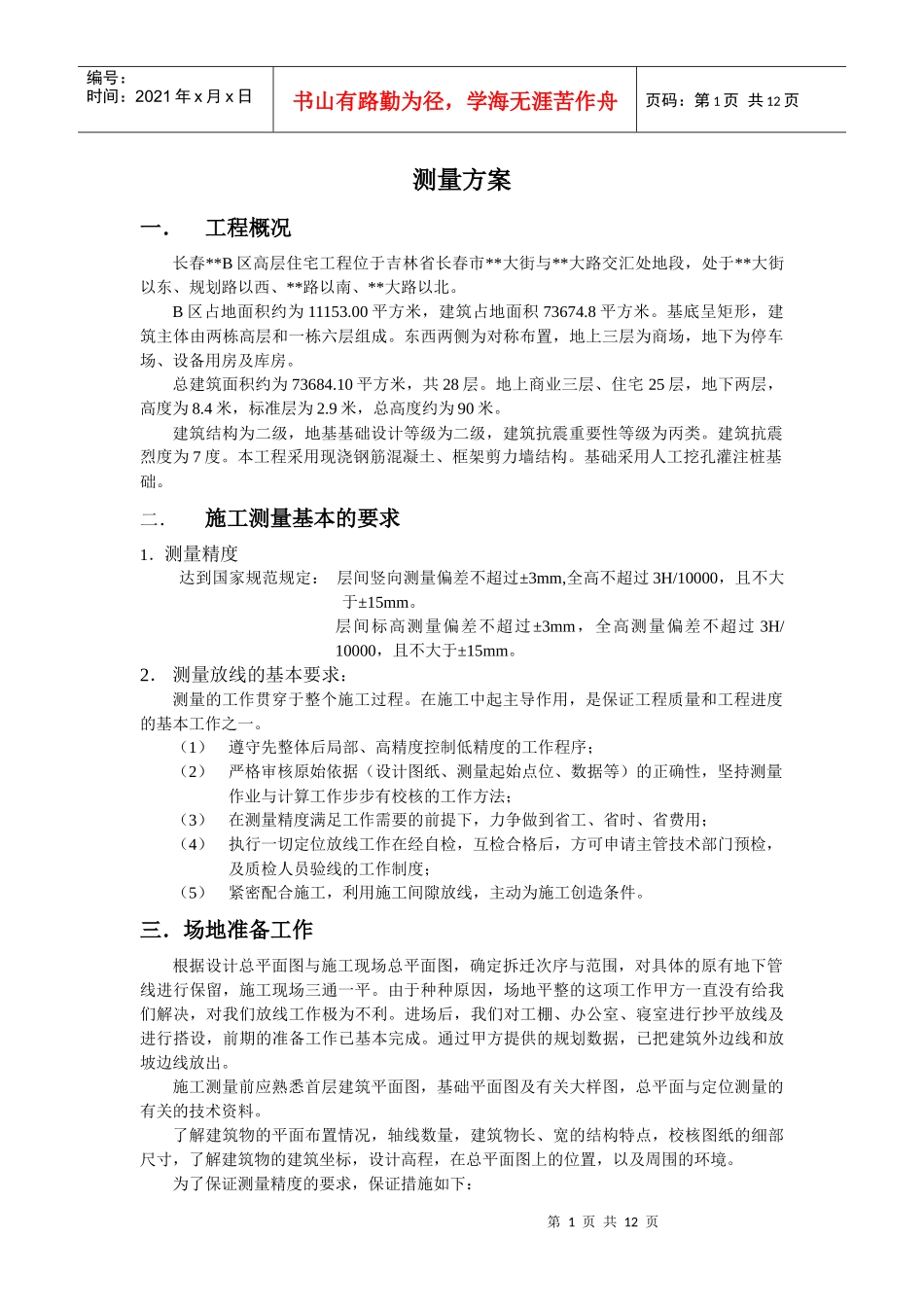

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页测量方案一．工程概况长春**B区高层住宅工程位于吉林省长春市**大街与**大路交汇处地段，处于**大街以东、规划路以西、**路以南、**大路以北。B区占地面积约为11153.00平方米，建筑占地面积73674.8平方米。基底呈矩形，建筑主体由两栋高层和一栋六层组成。东西两侧为对称布置，地上三层为商场，地下为停车场、设备用房及库房。总建筑面积约为73684.10平方米，共28层。地上商业三层、住宅25层，地下两层，高度为8.4米，标准层为2.9米，总高度约为90米。建筑结构为二级，地基基础设计等级为二级，建筑抗震重要性等级为丙类。建筑抗震烈度为7度。本工程采用现浇钢筋混凝土、框架剪力墙结构。基础采用人工挖孔灌注桩基础。二．施工测量基本的要求1．测量精度达到国家规范规定：层间竖向测量偏差不超过±3mm,全高不超过3H/10000，且不大于±15mm。层间标高测量偏差不超过±3mm，全高测量偏差不超过3H/10000，且不大于±15mm。2．测量放线的基本要求：测量的工作贯穿于整个施工过程。在施工中起主导作用，是保证工程质量和工程进度的基本工作之一。（1）遵守先整体后局部、高精度控制低精度的工作程序；（2）严格审核原始依据（设计图纸、测量起始点位、数据等）的正确性，坚持测量作业与计算工作步步有校核的工作方法；（3）在测量精度满足工作需要的前提下，力争做到省工、省时、省费用；（4）执行一切定位放线工作在经自检，互检合格后，方可申请主管技术部门预检，及质检人员验线的工作制度；（5）紧密配合施工，利用施工间隙放线，主动为施工创造条件。三．场地准备工作根据设计总平面图与施工现场总平面图，确定拆迁次序与范围，对具体的原有地下管线进行保留，施工现场三通一平。由于种种原因，场地平整的这项工作甲方一直没有给我们解决，对我们放线工作极为不利。进场后，我们对工棚、办公室、寝室进行抄平放线及进行搭设，前期的准备工作已基本完成。通过甲方提供的规划数据，已把建筑外边线和放坡边线放出。施工测量前应熟悉首层建筑平面图，基础平面图及有关大样图，总平面与定位测量的有关的技术资料。了解建筑物的平面布置情况，轴线数量，建筑物长、宽的结构特点，校核图纸的细部尺寸，了解建筑物的建筑坐标，设计高程，在总平面图上的位置，以及周围的环境。为了保证测量精度的要求，保证措施如下：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页1、拉尺力度要一致，用固定的人，中间不许换人；2、经纬仪测量时，一人操作，中间不换人，对校核对，换人校核；3、钢尺不换。如换钢尺，应对钢尺进行校核后，方可使用；4、对原始测量记录当日存档。测量人要认真熟悉校核图纸，对经纬仪、水准仪、大钢尺进行校核，为了保证仪器设备的准确性，有效的控制轴线与标高的精度，仪器设备必须专人正确的使用与养护，并做到每次使用前先校核后使用，且做好校核记录。五．场地控制网的测设根据甲方和测绘院提供的坐标点，以先整体后局部的方针，首先对控制点进行校核，合格后方可投入使用，确定楼的位置，设置控制点，采用直角坐标法，定出楼的主点、主轴线，经校核无误后，建立现场矩形平面控制网，布设建筑物轴线点及轴线控制桩。根据主轴线平面控制网，在地质坚固、便于通视、且能长期保存的地方设置轴线控制点。测量人员在使用仪器施测过程中，必须坚守岗位，避免仪器受震、碰撞及倾倒，如遇到雨天或强阳光下，应打伞对仪器进行保护，以防止影响仪器的精度。对于新仪器使用前必须仔细阅读使用说明书，充分了解仪器性能并对仪器进行校核后方可使用。六．建筑物定位和基础工程测量放线（一）建筑定位根据道路中心线定位，如图提示：新建工程与道路中心线平行：1、根据已知点的位置，将仪器置于A点，作AB延长线标出CD线段；2、在南湖大路路边石上取M、N点，为了精确些，MN的距离要长一些，再将仪器置于M点，前视N点，与线段CD相交于O点，在O点量11.500米在视线方向定出F点，根据F点在视线方向量取115.600米，定出E点；3、将仪器置于F点，后视N...
