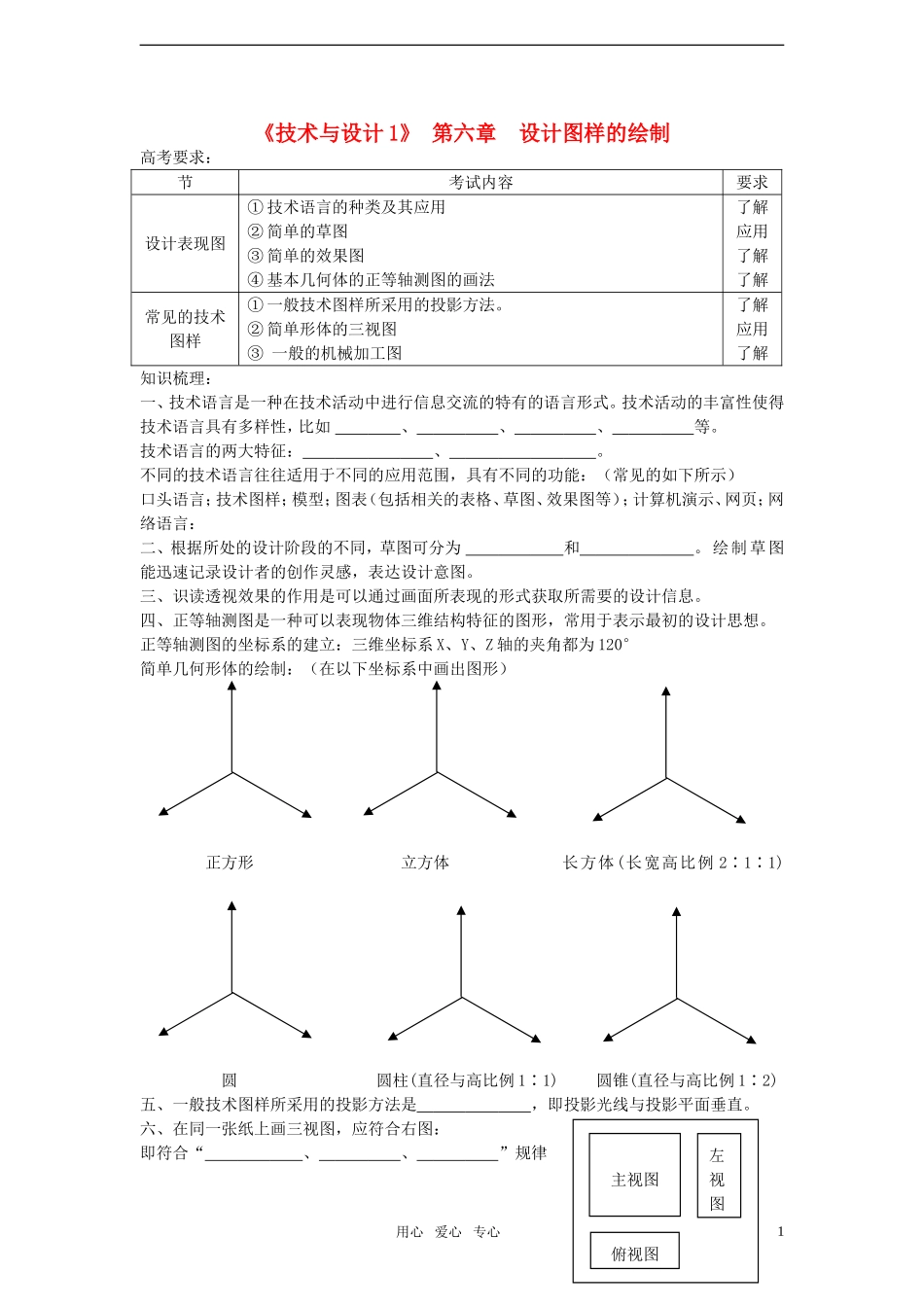

高中通用技术 第6章设计图样的绘制学案 地质版必修1_第1页
1/2

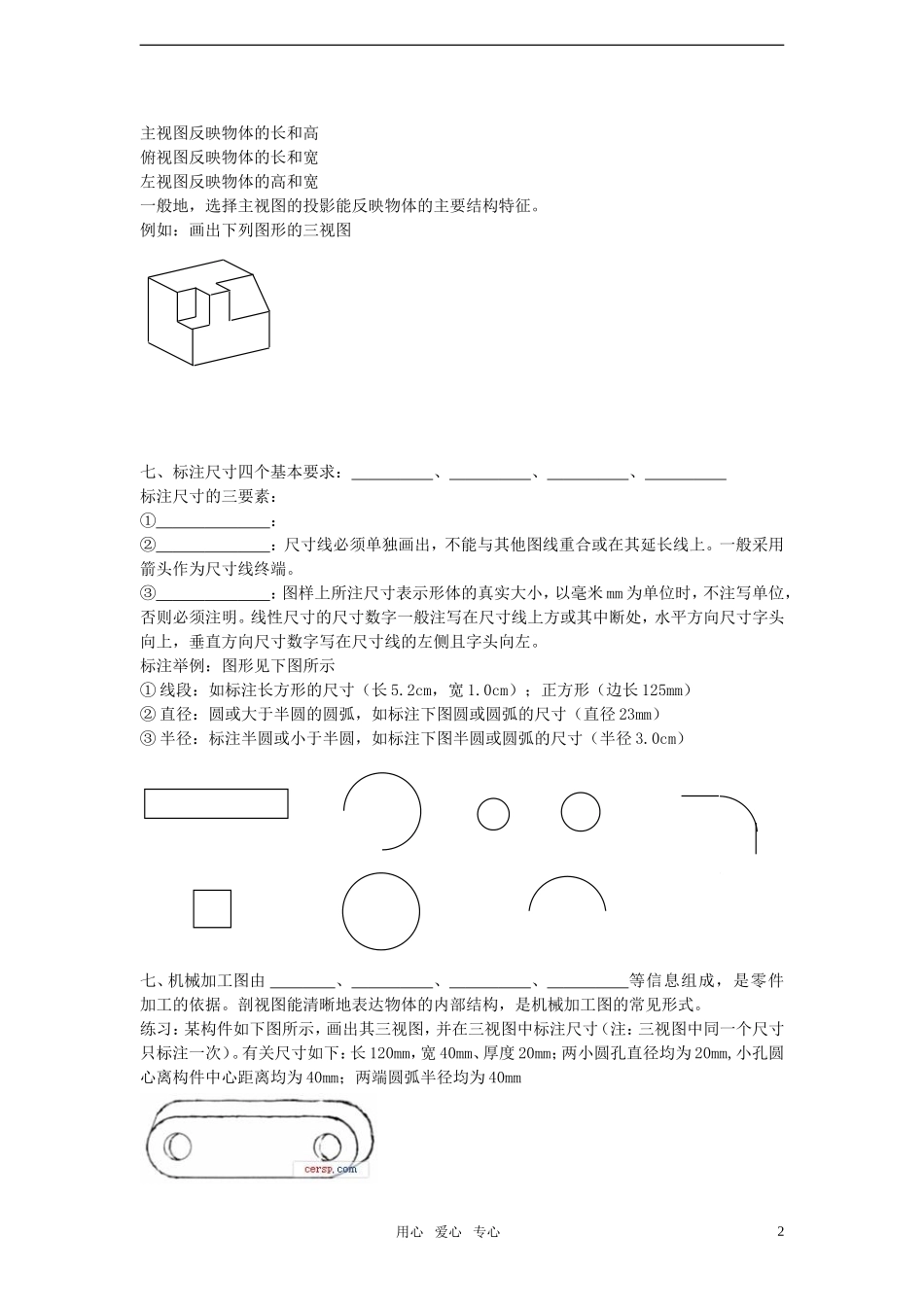

高中通用技术 第6章设计图样的绘制学案 地质版必修1_第2页
2/2
《技术与设计1》第六章设计图样的绘制高考要求:节考试内容要求设计表现图①技术语言的种类及其应用②简单的草图③简单的效果图④基本几何体的正等轴测图的画法了解应用了解了解常见的技术图样①一般技术图样所采用的投影方法。②简单形体的三视图③一般的机械加工图了解应用了解知识梳理:一、技术语言是一种在技术活动中进行信息交流的特有的语言形式。技术活动的丰富性使得技术语言具有多样性,比如、、、等。技术语言的两大特征:、。不同的技术语言往往适用于不同的应用范围,具有不同的功能:(常见的如下所示)口头语言;技术图样;模型;图表(包括相关的表格、草图、效果图等);计算机演示、网页;网络语言:二、根据所处的设计阶段的不同,草图可分为和。绘制草图能迅速记录设计者的创作灵感,表达设计意图。三、识读透视效果的作用是可以通过画面所表现的形式获取所需要的设计信息。四、正等轴测图是一种可以表现物体三维结构特征的图形,常用于表示最初的设计思想。正等轴测图的坐标系的建立:三维坐标系X、Y、Z轴的夹角都为120°简单几何形体的绘制:(在以下坐标系中画出图形)正方形立方体长方体(长宽高比例2∶1∶1)圆圆柱(直径与高比例1∶1)圆锥(直径与高比例1∶2)五、一般技术图样所采用的投影方法是,即投影光线与投影平面垂直。六、在同一张纸上画三视图,应符合右图:即符合“、、”规律用心爱心专心1主视图左视图俯视图主视图反映物体的长和高俯视图反映物体的长和宽左视图反映物体的高和宽一般地,选择主视图的投影能反映物体的主要结构特征。例如:画出下列图形的三视图七、标注尺寸四个基本要求:、、、标注尺寸的三要素:①:②:尺寸线必须单独画出,不能与其他图线重合或在其延长线上。一般采用箭头作为尺寸线终端。③:图样上所注尺寸表示形体的真实大小,以毫米mm为单位时,不注写单位,否则必须注明。线性尺寸的尺寸数字一般注写在尺寸线上方或其中断处,水平方向尺寸字头向上,垂直方向尺寸数字写在尺寸线的左侧且字头向左。标注举例:图形见下图所示①线段:如标注长方形的尺寸(长5.2cm,宽1.0cm);正方形(边长125mm)②直径:圆或大于半圆的圆弧,如标注下图圆或圆弧的尺寸(直径23mm)③半径:标注半圆或小于半圆,如标注下图半圆或圆弧的尺寸(半径3.0cm)七、机械加工图由、、、等信息组成,是零件加工的依据。剖视图能清晰地表达物体的内部结构,是机械加工图的常见形式。练习:某构件如下图所示,画出其三视图,并在三视图中标注尺寸(注:三视图中同一个尺寸只标注一次)。有关尺寸如下:长120mm,宽40mm、厚度20mm;两小圆孔直径均为20mm,小孔圆心离构件中心距离均为40mm;两端圆弧半径均为40mm用心爱心专心2
