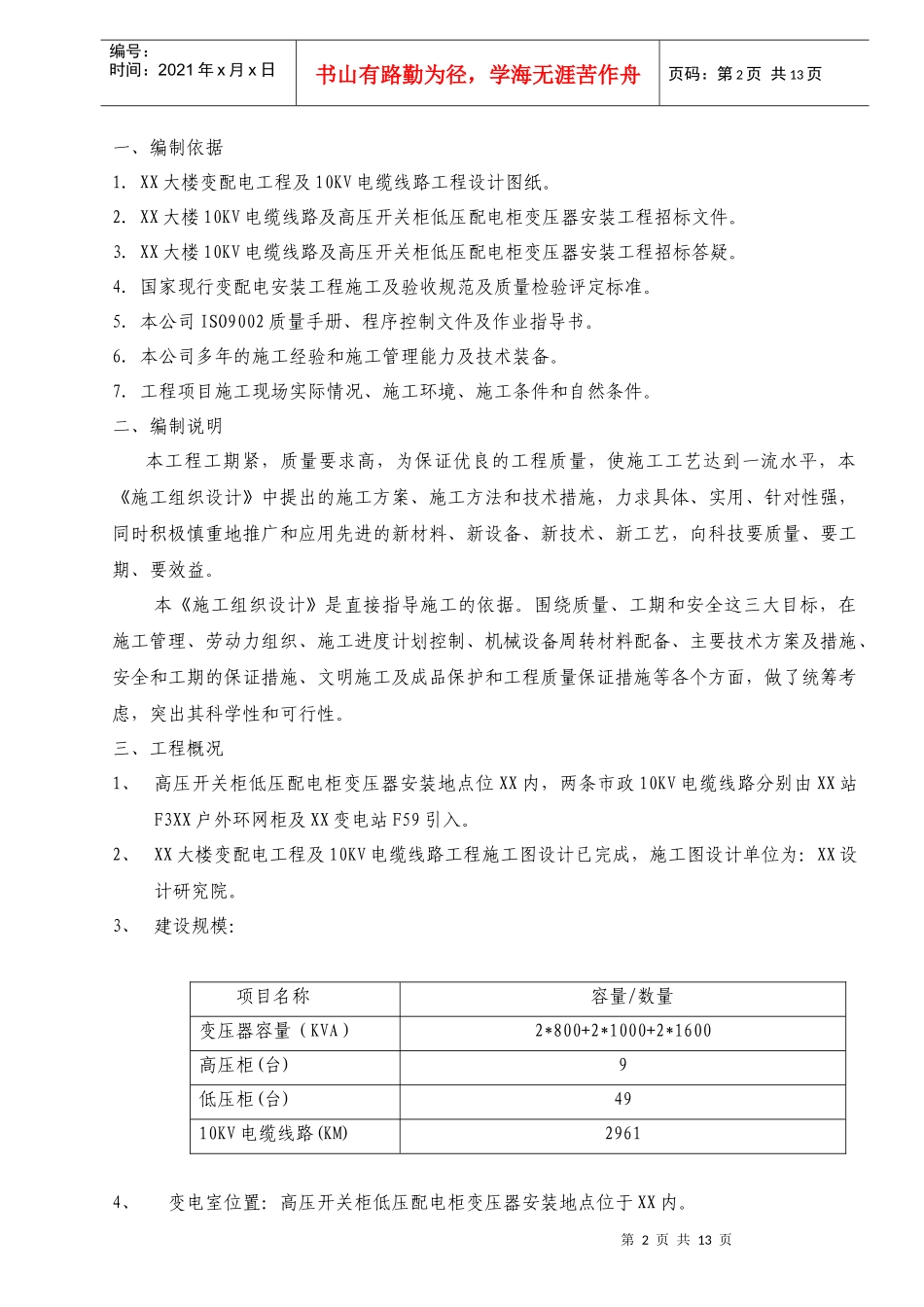

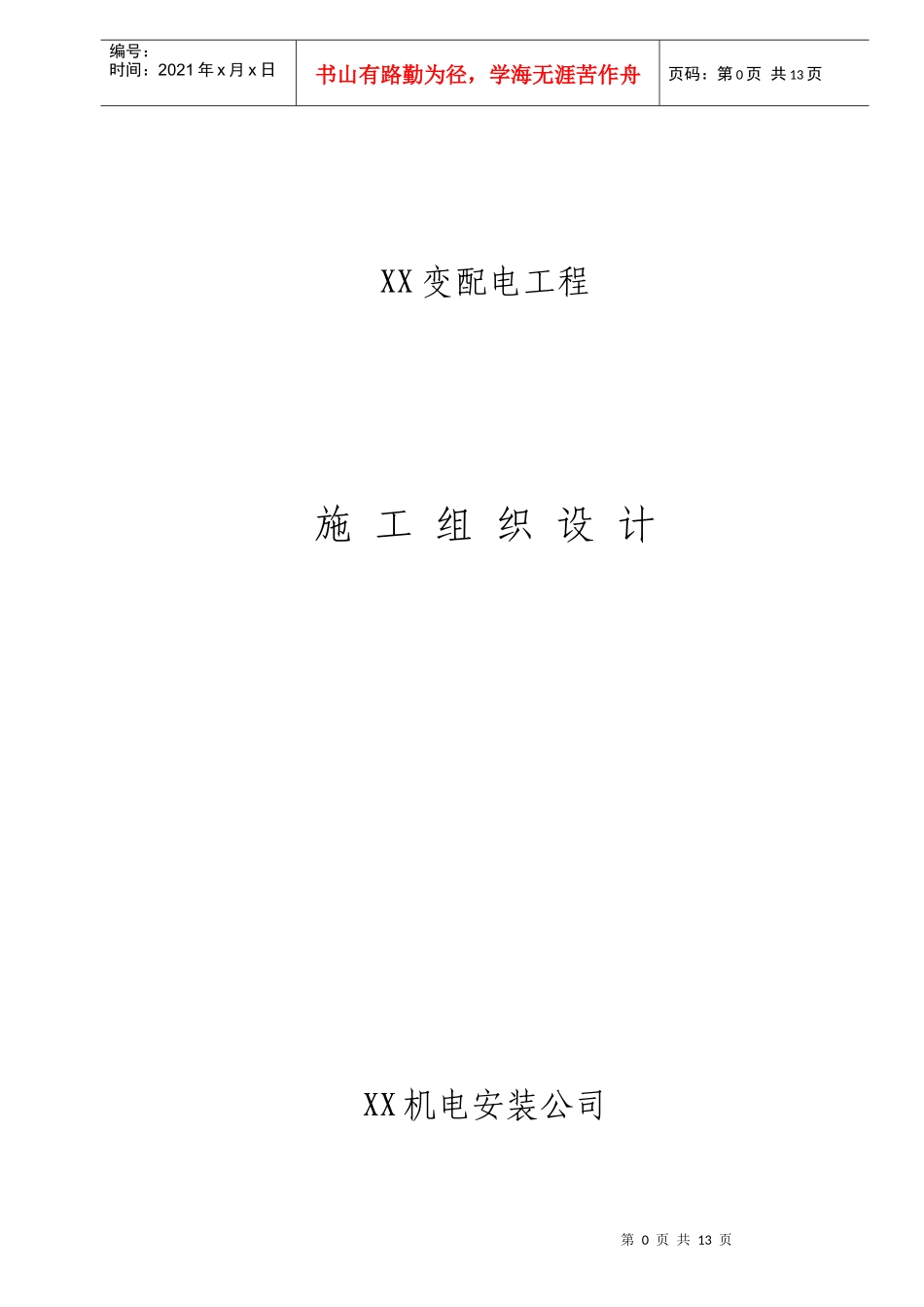

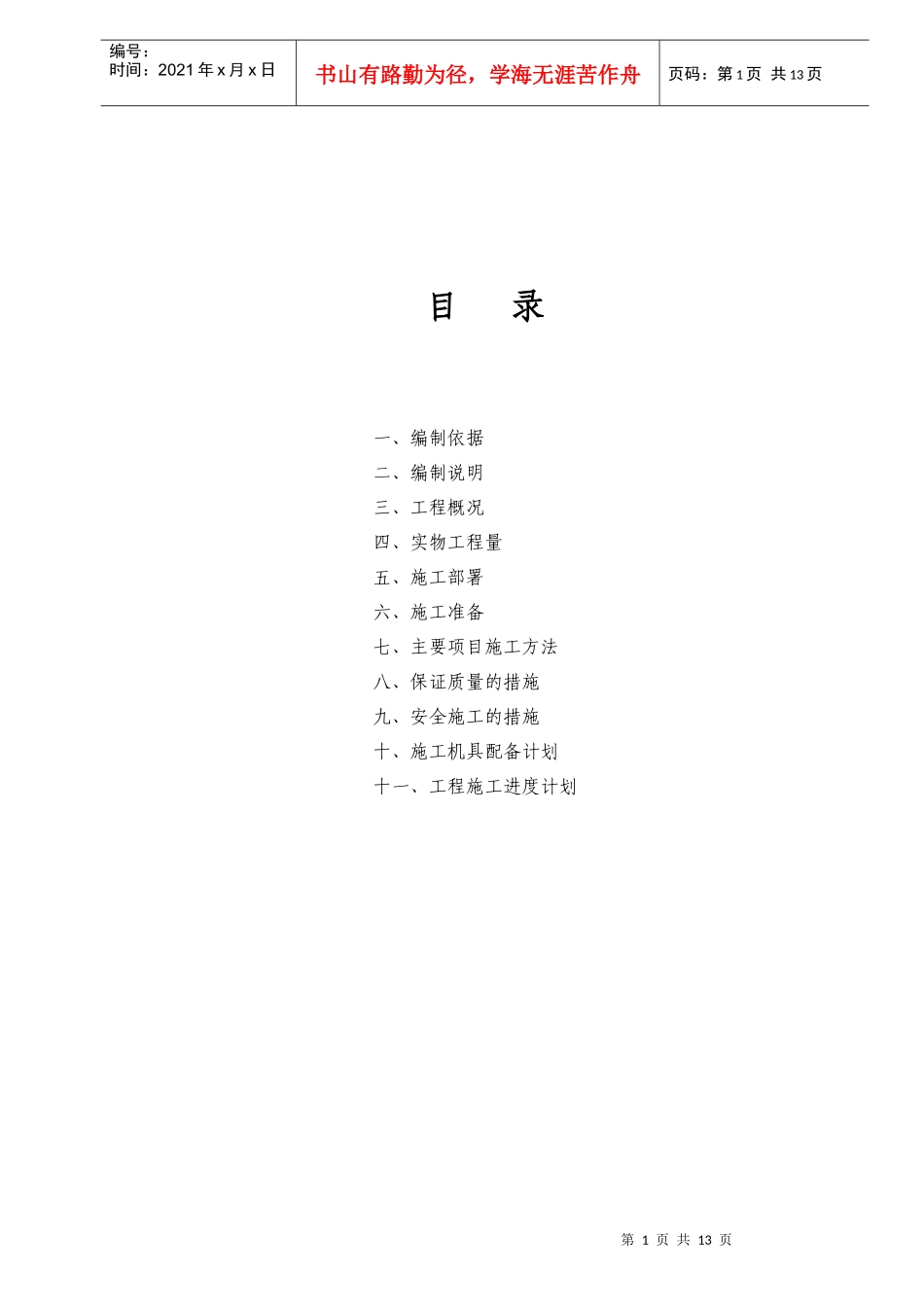

第0页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共13页XX变配电工程施工组织设计XX机电安装公司第1页共13页第0页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页目录一、编制依据二、编制说明三、工程概况四、实物工程量五、施工部署六、施工准备七、主要项目施工方法八、保证质量的措施九、安全施工的措施十、施工机具配备计划十一、工程施工进度计划第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页一、编制依据1.XX大楼变配电工程及10KV电缆线路工程设计图纸。2.XX大楼10KV电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。3.XX大楼10KV电缆线路及高压开关柜低压配电柜变压器安装工程招标答疑。4.国家现行变配电安装工程施工及验收规范及质量检验评定标准。5.本公司ISO9002质量手册、程序控制文件及作业指导书。6.本公司多年的施工经验和施工管理能力及技术装备。7.工程项目施工现场实际情况、施工环境、施工条件和自然条件。二、编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。本《施工组织设计》是直接指导施工的依据。围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。三、工程概况1、高压开关柜低压配电柜变压器安装地点位XX内，两条市政10KV电缆线路分别由XX站F3XX户外环网柜及XX变电站F59引入。2、XX大楼变配电工程及10KV电缆线路工程施工图设计已完成，施工图设计单位为：XX设计研究院。3、建设规模：项目名称容量/数量变压器容量（KVA）2*800+2*1000+2*1600高压柜(台)9低压柜(台)4910KV电缆线路(KM)29614、变电室位置：高压开关柜低压配电柜变压器安装地点位于XX内。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页四、主要工程量表序号名称规格型号单位数量1高压开关柜ZS1台92干式变压器SCB10-800KVA台23干式变压器SCB10-1000KVA台24干式变压器SCB10-1600KVA台29低压配电柜GCL台4910低压母线槽2000A米35.511低压母线槽3000A米2013电缆桥架450*150托盘式米4216高压电缆YJV22-10KV-3×95mm2米5524高压电缆YJV22-10KV-3×120mm2米3025高压电缆YJV22-10KV-3×300mm2米296126镀锌钢管φ100米0.1827镀锌钢管φ150米61728镀锌槽钢［10米5229镀锌扁钢-40×4米245五、施工部署：１、施工组织机构设置：项目经理现场施工负责人施工员材料员安全员配电1班配电2班电缆1班试验班质检员技术员试验员电缆2班第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页２、工阶段划分：根据本工程的特点,将整个工程划分为四个阶段:基础及接地线施工→设备就位安装→电源线电缆敷设→设备调试→验收通电。按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。３、工进度安排：自甲方书面通知之日进场，并于甲方自购设备全部到场及土建具备安装条件后１个半月内完工。各项目安装施工进度必须按此工期要求进行安排。六、施工准备：１、设备安装前,设备间应具备下列条件:①.屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕；②.室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③.混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；④.预埋件牢固，预埋件及预留孔符合设计；⑤.门窗安装完毕，门已配锁；⑥.具有足够的施工场地，道路通畅。２、临时设施：①．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。②．生产临时设施：需搭建临时仓库及工具房（面积约45平方米）。...
