中南财经政法大学酒店弱电监理细则VIP免费

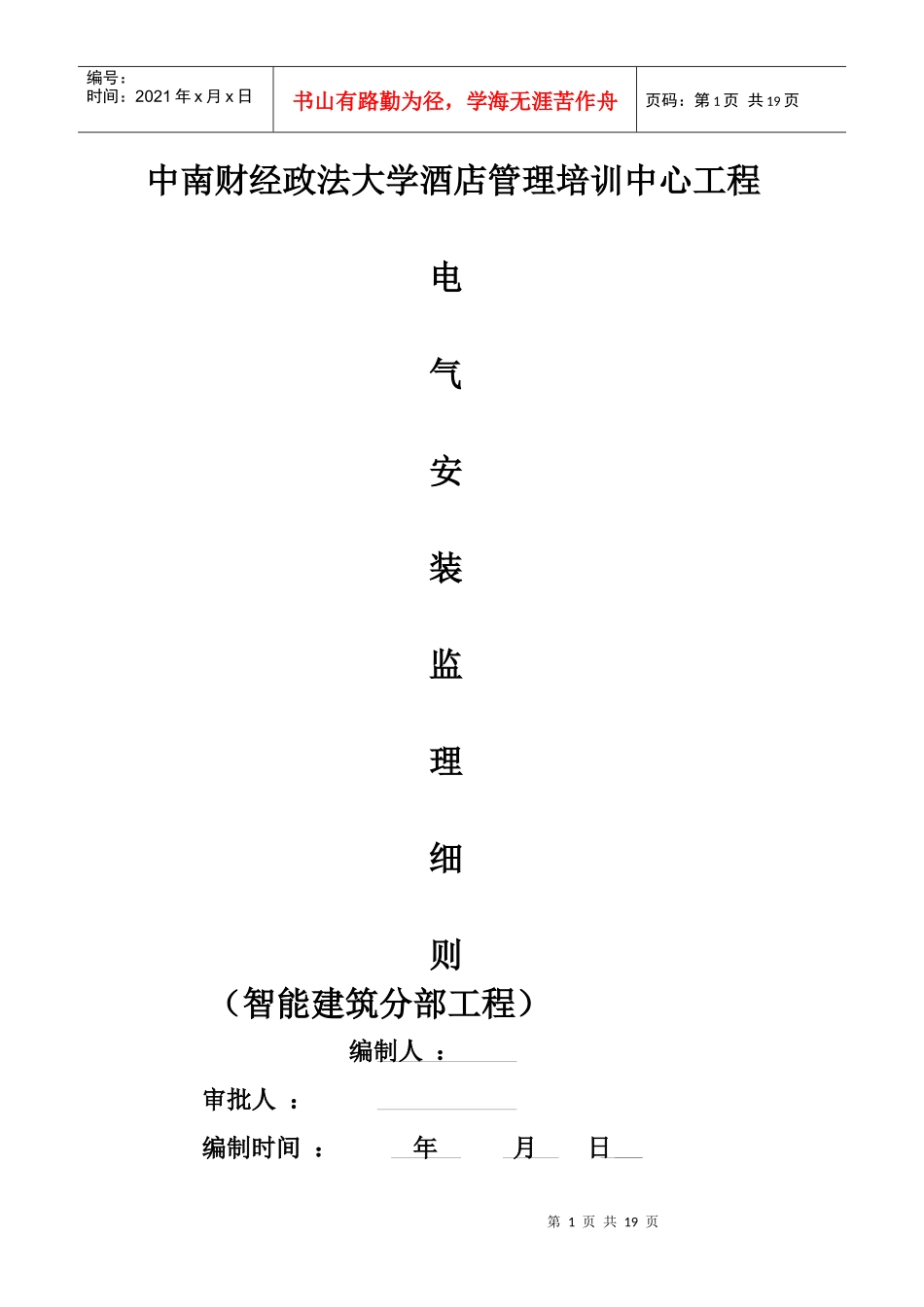

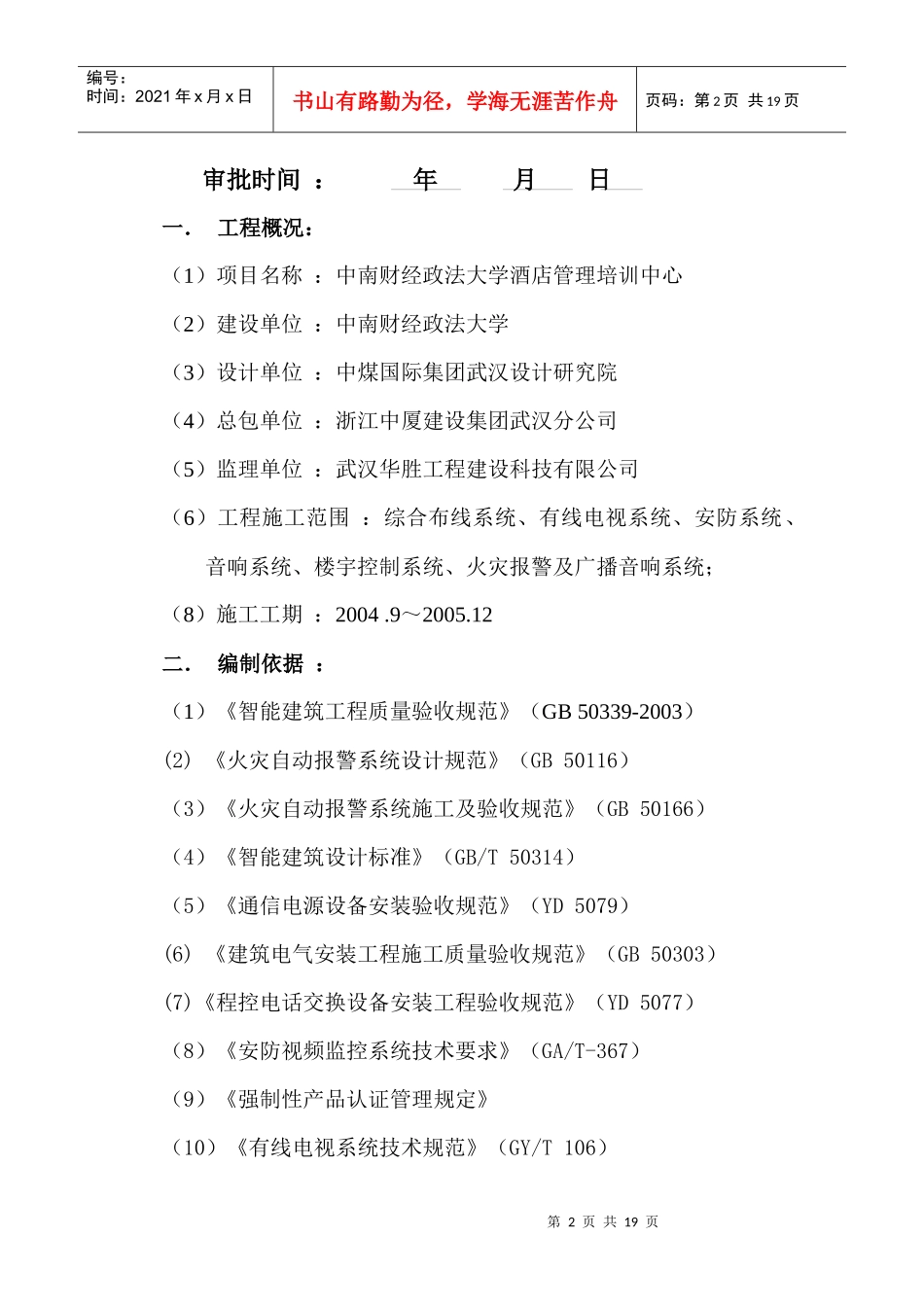

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页中南财经政法大学酒店管理培训中心工程电气安装监理细则（智能建筑分部工程）编制人：审批人：编制时间：年月日第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页审批时间：年月日一．工程概况：（1）项目名称：中南财经政法大学酒店管理培训中心（2）建设单位：中南财经政法大学（3）设计单位：中煤国际集团武汉设计研究院（4）总包单位：浙江中厦建设集团武汉分公司（5）监理单位：武汉华胜工程建设科技有限公司（6）工程施工范围：综合布线系统、有线电视系统、安防系统、音响系统、楼宇控制系统、火灾报警及广播音响系统；（8）施工工期：2004.9～2005.12二．编制依据：（1）《智能建筑工程质量验收规范》（GB50339-2003）(2)《火灾自动报警系统设计规范》（GB50116）（3）《火灾自动报警系统施工及验收规范》（GB50166）（4）《智能建筑设计标准》（GB/T50314）（5）《通信电源设备安装验收规范》（YD5079）(6)《建筑电气安装工程施工质量验收规范》（GB50303）(7)《程控电话交换设备安装工程验收规范》（YD5077）（8）《安防视频监控系统技术要求》（GA/T-367）（9）《强制性产品认证管理规定》（10）《有线电视系统技术规范》（GY/T106）第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页（11）《城市住宅区和办公楼电话通信设施规范》（YD5048）(12)《建设工程施工现场供用电安全规范》（GB50194）（13）《建筑与建筑群综合布线系统工程验收规范》（GB/T50312）（14）《民用闭路监视电视系统工程技术规范》（GB50198）三．质量控制目标：1．综合布线系统（SCS）：(1)本工程的综合布线系统，包括计算机网络系统和电话语音系统等。（2）该综合布线系统，采用两层星形拓扑结构。（3）计算机网络系统，通过光缆上连学校计算机中心机房，共享校园网络信息资源。（4）与学校计算机中心机房连接的光缆以及引自电信部门的电话中继线电缆，均由室外穿PVC40管直埋引至本酒店培训中心的机房内。（5）建筑物主机房与各楼层配线点之间的主干布线子系统，对于语音用的缆线，采用五类大对数双绞线电缆作为传输媒质，对于计算机数据用的缆线，采用室内6芯多模光缆作为传输媒质。（6）水平布线子系统设计，采用超五类4对非屏蔽双绞线及信息插座（RJ45）。2．有线电视系统：（1）本工程的有线电视信号，采用SYKV-75-9穿PVC40管埋地敷第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页设，引自校园内的有限电视网。支线采用SYKV-75-5。（2）有线放大器的电源，采用RVV-3*2.5穿PVC15管，引自就近AC220V电源。（3）电视分配网络采用分配分支形式，分配器的空余段和最后一个分支器的主输出口，终接75Ω负载。（4）所有电视用户出口电平调整到60-80dBuV。（5）有线电视系统的接地，系统接地与电气防雷共用接地极，接地电阻不大于1Ω。3．保安监控系统：（1）本工程的保安监控系统，为以计算机为核心的智能化防范系统。（2）监控中心主设备，为基于计算机为核心的多媒体监控系统。（3）系统控制设备，由在线式不间断电源（UPS）供电。4．音响系统：（1）本工程的音响设备等，由甲方会同使用部门选定厂家，根据使用需要购置。（2）系统的接地电阻不大于1Ω。5．楼宇控制系统：（1）楼宇控制系统控制内容为：中央空调系统、室外照明、送排风机。（2）楼宇控制系统控制要求：能集中监视机组运行数据及警报、调控机组启停，根据机组运行负载及系统供回水温差及流量，分析并第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页计算冷热量要求，自动调节机组台数及负荷，能监控室外照明，送排风机的启停，能监控空调机组、新风机组启停，并根据各房间温度设定值调节机组电动阀门开启度，对中央空调系统的其它常规监控要求。６．火灾报警及广播音响系统（1）根据海湾安全技术股份公司GST火灾自动报警及消防联动控制系统的...
