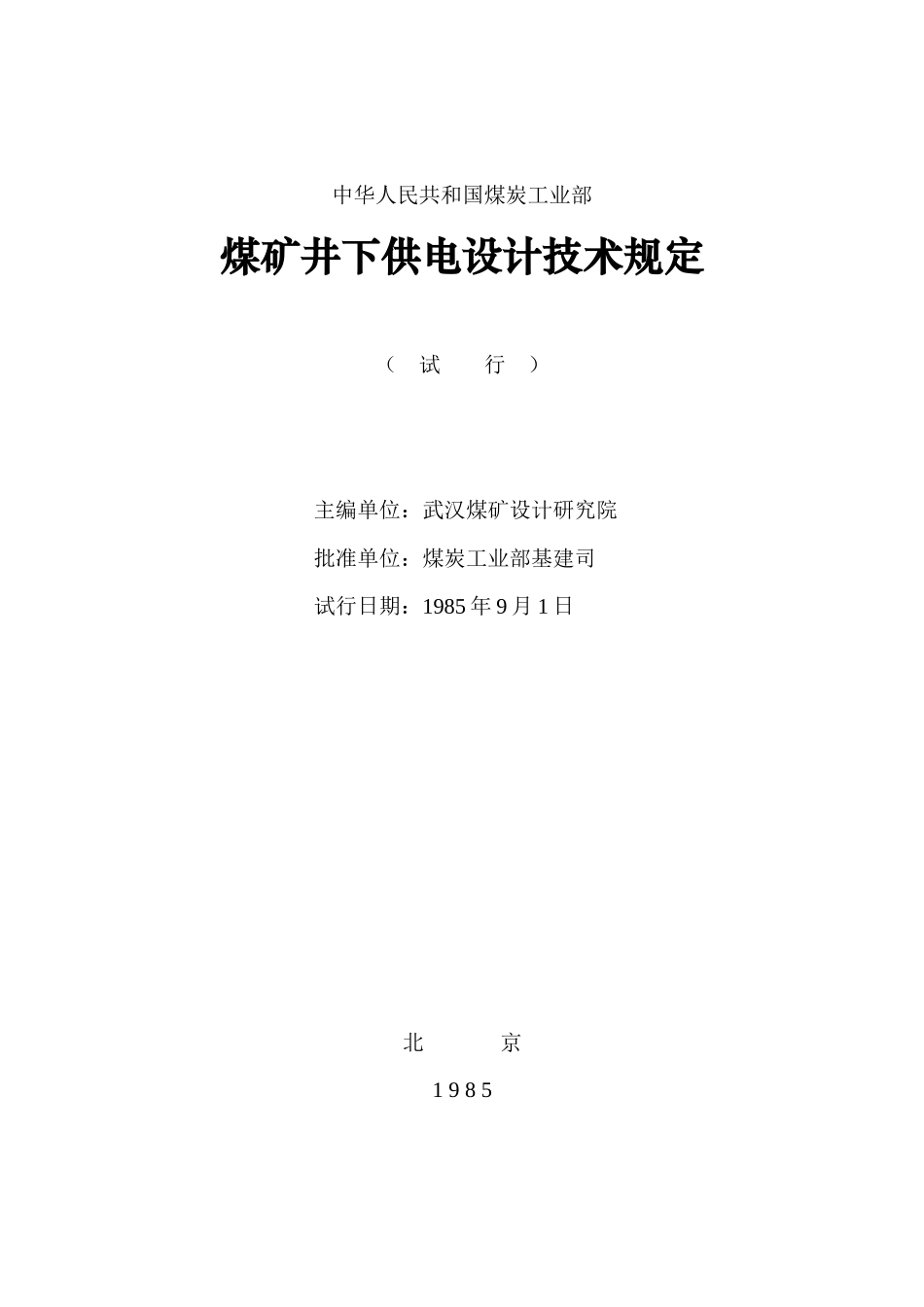

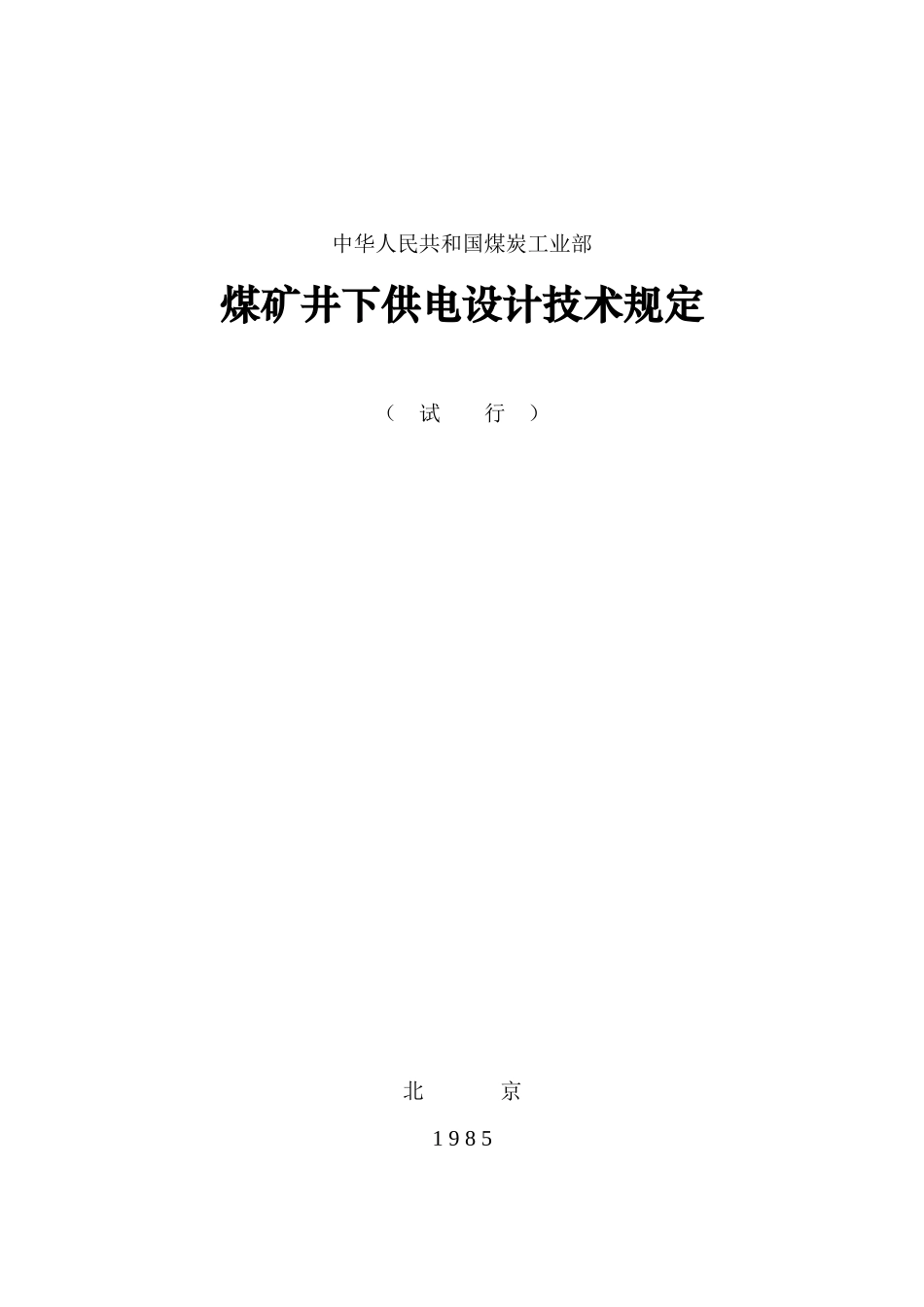

中华人民共和国煤炭工业部煤矿井下供电设计技术规定（试行）北京1985中华人民共和国煤炭工业部煤矿井下供电设计技术规定（试行）主编单位：武汉煤矿设计研究院批准单位：煤炭工业部基建司试行日期：1985年9月1日北京1985目录第一章总则…………………………………………………………第二章井下负荷与供配电电压……………………………………第三章井下电力负荷计算…………………………………………第四章下井电缆……………………………………………………第一节下井电缆的回路数……………………………………第二节下井电缆类型…………………………………………第三节下井电缆安装及长度计算…………………………第四节下井电缆截面…………………………………………第五章井下主变电所………………………………………………第一节硐室位置及设备布置…………………………………第二节设备选型及主接线方式……………………………第六章采区供电……………………………………………………第一节采区变电所……………………………………………第二节移动变电站……………………………………………第三节采区低压网络…………………………………………第七章保护装置……………………………………………………第八章照明…………………………………………………………第一章总则第1.0.1条本规定适用于年产煤炭30万吨以上（不包含30万吨/年）新建矿井的井下供电设计。对于改建、扩建及建井过程中的临时工程和年产30万吨及以下的矿井，可参照执行。第1.0.2条本规定若与《煤矿安全规程》、《煤炭工业设计规范》相抵触时，应按《煤矿安全规定》、《煤炭工业设计规范》的规定执行。第1.0.3条煤矿井下供电设计，必须遵循煤炭工业建设的方针政策，在保证供电安全可靠的基础上，进行技术经济比较，择优采用。第1.0.4条应积极采用业经试验鉴定，并经主管部门批准的新技术、新设备、新器材，设备选型，一般采用定型成套设备。第1.0.5条应积极采取措施，减少电能损耗，节约电能。第二章井下负荷与供配电电压第2.0.1条下列负荷的配电装置，必须由两回或两回以上线路供电，并引自不同的变压器母线段。一、井下主排水泵；二、兼作矿井主排水泵的井下煤水泵；三、暗立井经常升降人员的井下煤水泵；第2.0.2条下列负荷的配电装置，一般由两回路供电，并尽量引自不同的变压器母线段。一、暗井主提升设备；二、主井装载设备；三、大巷强力胶带输送机；四、供综合机械化采煤的采区变（配）电所；五、不兼作矿井主排水泵的井下煤水泵；六、井底水窝水泵；七、供地面生活、生产及消防用水的井下水源水泵；八、井下电机车用的整流设备。第2.0.3条井下高压电源，一般采用6千优，当有10千伏矿用型变配电设备时，若经济、技术合理，经煤炭工业部批准，可采用10千伏供电。第2.0.4条井下低压电源电压一、采区采用660伏或1140伏；二、井底车场一般采用660伏；三、手持电气设备、固定照明采用127伏。第三章井下电力负荷计算第3.0.1条井下电力负荷计算，除能够较精确计算出电动机功率的用电设备，如主排水泵、暗井提升机、大型强力胶带输送机等，取其计算功率外，一般采用需用系数法。第3.0.2条井下各用电设备的需用系数，平均功率因数及年用电小时数，参见表3.0.2。需用系数，平均功率因数，年用电小时数表表3.0.2序号名称需用系数KX平均功率因数（注）COSФ年用电小时数1综采工作面按式（3.1.3-2）0.7300×2×52一般机采工作面按式（3.0.3-3）0.6-0.7300×2×53炮采工作面（缓倾斜煤层）0.4～0.50.64炮采工作面（急倾斜煤层）0.5～0.60.75非掘进机的掘进工作面0.3～0.40.66掘进机的掘进工作面0.6～0.77架线电机车整流根据计算0.8～0.9根据计算8蓄电池电机车充电0.80.8～0.859运输机0.6～0.70.710井底车场（不包含主排水泵）注：当有功率因数补偿时，按计算的功率因数。第3.0.3条每个回采工作面的电力负荷，可按式（3.0.3-1）计算。ΣРeS=KX…………………………………（3。0。3-1）COSф式中S——工作面的电力负荷视在功率（千伏安）ΣРe——工作面用电设备额定功率之和（千瓦）COSф——工作面的电力负荷的平...
