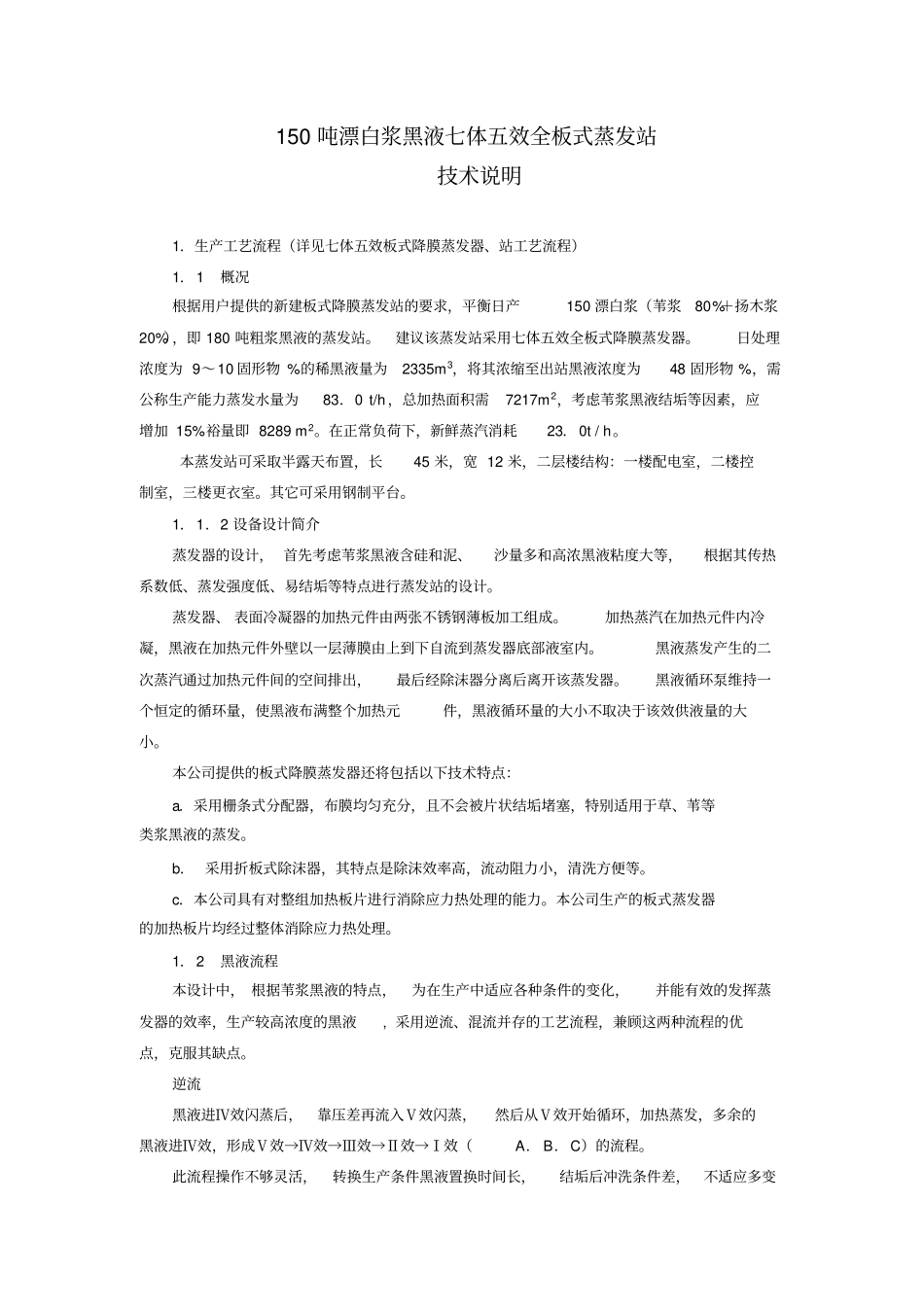

150吨漂白浆黑液七体五效全板式蒸发站_第1页
1/15

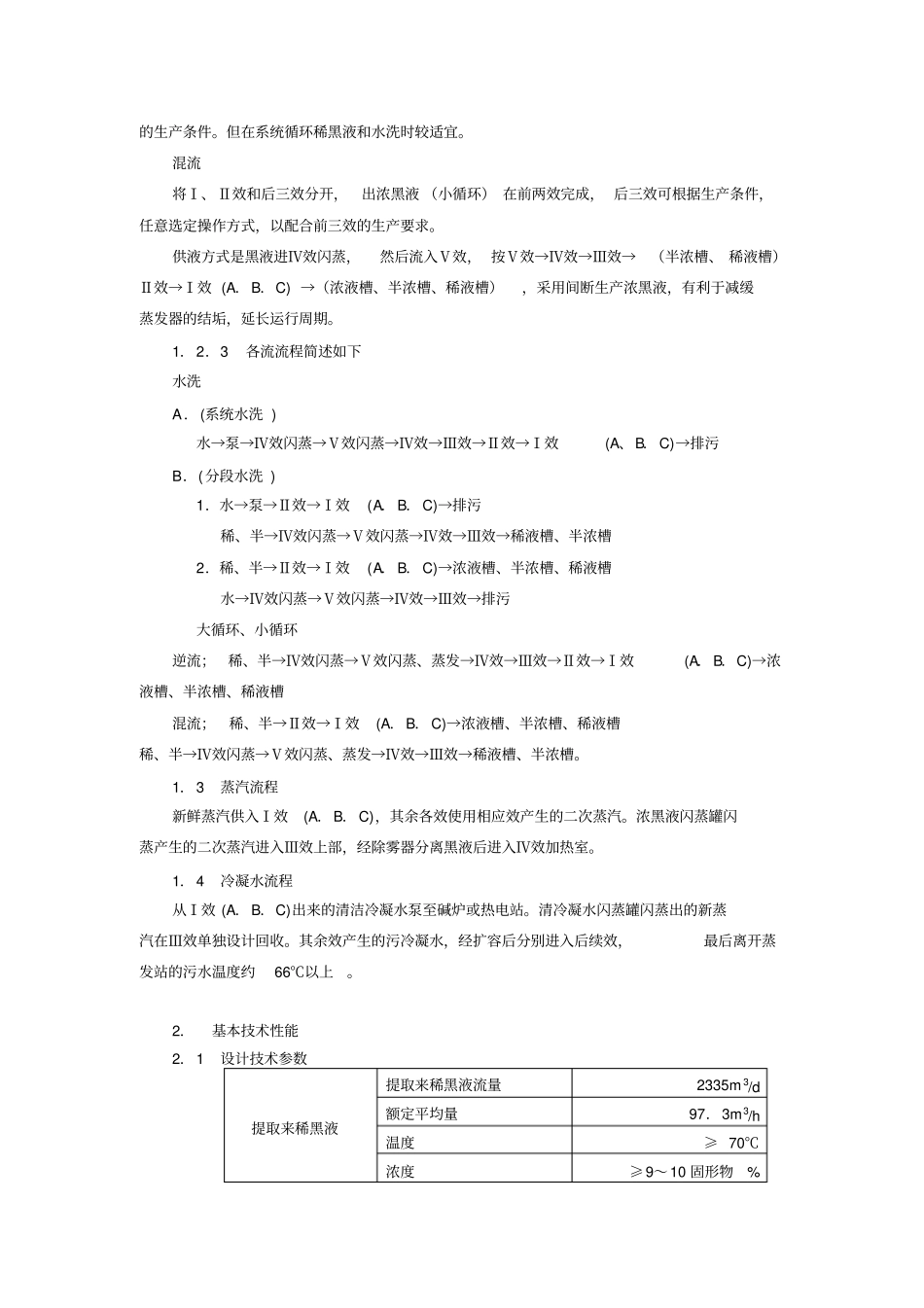

150吨漂白浆黑液七体五效全板式蒸发站_第2页
2/15

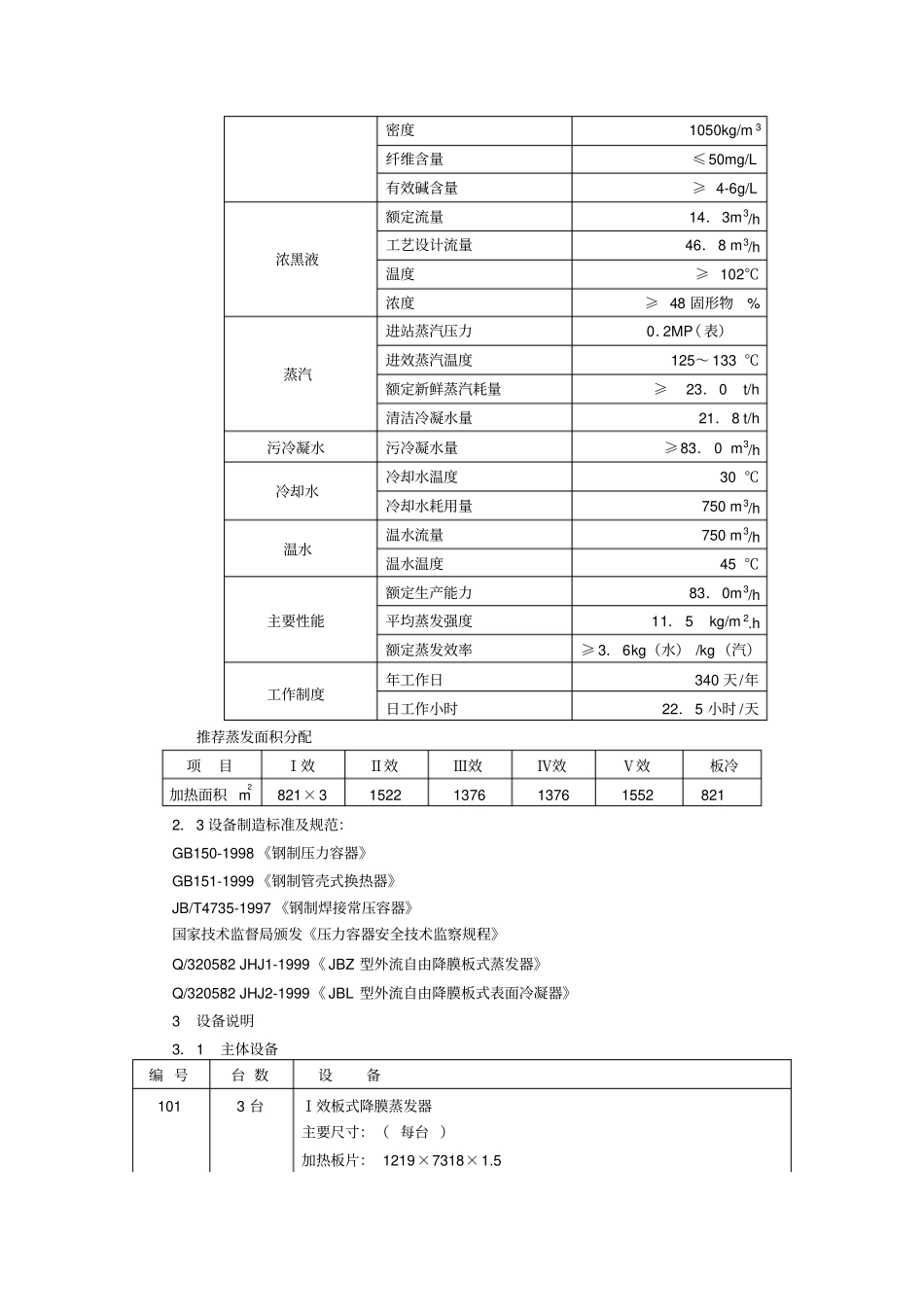

150吨漂白浆黑液七体五效全板式蒸发站_第3页
3/15
150吨漂白浆黑液七体五效全板式蒸发站技术说明1.生产工艺流程(详见七体五效板式降膜蒸发器、站工艺流程)1.1概况根据用户提供的新建板式降膜蒸发站的要求,平衡日产150漂白浆(苇浆80%+扬木浆20%),即180吨粗浆黑液的蒸发站。建议该蒸发站采用七体五效全板式降膜蒸发器。日处理浓度为9~10固形物%的稀黑液量为2335m3,将其浓缩至出站黑液浓度为48固形物%,需公称生产能力蒸发水量为83.0t/h,总加热面积需7217m2,考虑苇浆黑液结垢等因素,应增加15%裕量即8289m2。在正常负荷下,新鲜蒸汽消耗23.0t/h。本蒸发站可采取半露天布置,长45米,宽12米,二层楼结构:一楼配电室,二楼控制室,三楼更衣室。其它可采用钢制平台。1.1.2设备设计简介蒸发器的设计,首先考虑苇浆黑液含硅和泥、沙量多和高浓黑液粘度大等,根据其传热系数低、蒸发强度低、易结垢等特点进行蒸发站的设计。蒸发器、表面冷凝器的加热元件由两张不锈钢薄板加工组成。加热蒸汽在加热元件内冷凝,黑液在加热元件外壁以一层薄膜由上到下自流到蒸发器底部液室内。黑液蒸发产生的二次蒸汽通过加热元件间的空间排出,最后经除沫器分离后离开该蒸发器。黑液循环泵维持一个恒定的循环量,使黑液布满整个加热元件,黑液循环量的大小不取决于该效供液量的大小。本公司提供的板式降膜蒸发器还将包括以下技术特点:a.采用栅条式分配器,布膜均匀充分,且不会被片状结垢堵塞,特别适用于草、苇等类浆黑液的蒸发。b.采用折板式除沫器,其特点是除沫效率高,流动阻力小,清洗方便等。c.本公司具有对整组加热板片进行消除应力热处理的能力。本公司生产的板式蒸发器的加热板片均经过整体消除应力热处理。1.2黑液流程本设计中,根据苇浆黑液的特点,为在生产中适应各种条件的变化,并能有效的发挥蒸发器的效率,生产较高浓度的黑液,采用逆流、混流并存的工艺流程,兼顾这两种流程的优点,克服其缺点。逆流黑液进Ⅳ效闪蒸后,靠压差再流入Ⅴ效闪蒸,然后从Ⅴ效开始循环,加热蒸发,多余的黑液进Ⅳ效,形成Ⅴ效→Ⅳ效→Ⅲ效→Ⅱ效→Ⅰ效(A.B.C)的流程。此流程操作不够灵活,转换生产条件黑液置换时间长,结垢后冲洗条件差,不适应多变的生产条件。但在系统循环稀黑液和水洗时较适宜。混流将Ⅰ、Ⅱ效和后三效分开,出浓黑液(小循环)在前两效完成,后三效可根据生产条件,任意选定操作方式,以配合前三效的生产要求。供液方式是黑液进Ⅳ效闪蒸,然后流入Ⅴ效,按Ⅴ效→Ⅳ效→Ⅲ效→(半浓槽、稀液槽)Ⅱ效→Ⅰ效(A.B.C)→(浓液槽、半浓槽、稀液槽),采用间断生产浓黑液,有利于减缓蒸发器的结垢,延长运行周期。1.2.3各流流程简述如下水洗A.(系统水洗)水→泵→Ⅳ效闪蒸→Ⅴ效闪蒸→Ⅳ效→Ⅲ效→Ⅱ效→Ⅰ效(A、B.C)→排污B.(分段水洗)1.水→泵→Ⅱ效→Ⅰ效(A.B.C)→排污稀、半→Ⅳ效闪蒸→Ⅴ效闪蒸→Ⅳ效→Ⅲ效→稀液槽、半浓槽2.稀、半→Ⅱ效→Ⅰ效(A.B.C)→浓液槽、半浓槽、稀液槽水→Ⅳ效闪蒸→Ⅴ效闪蒸→Ⅳ效→Ⅲ效→排污大循环、小循环逆流;稀、半→Ⅳ效闪蒸→Ⅴ效闪蒸、蒸发→Ⅳ效→Ⅲ效→Ⅱ效→Ⅰ效(A.B.C)→浓液槽、半浓槽、稀液槽混流;稀、半→Ⅱ效→Ⅰ效(A.B.C)→浓液槽、半浓槽、稀液槽稀、半→Ⅳ效闪蒸→Ⅴ效闪蒸、蒸发→Ⅳ效→Ⅲ效→稀液槽、半浓槽。1.3蒸汽流程新鲜蒸汽供入Ⅰ效(A.B.C),其余各效使用相应效产生的二次蒸汽。浓黑液闪蒸罐闪蒸产生的二次蒸汽进入Ⅲ效上部,经除雾器分离黑液后进入Ⅳ效加热室。1.4冷凝水流程从Ⅰ效(A.B.C)出来的清洁冷凝水泵至碱炉或热电站。清冷凝水闪蒸罐闪蒸出的新蒸汽在Ⅲ效单独设计回收。其余效产生的污冷凝水,经扩容后分别进入后续效,最后离开蒸发站的污水温度约66℃以上。2.基本技术性能2.1设计技术参数提取来稀黑液提取来稀黑液流量2335m3/d额定平均量97.3m3/h温度≥70℃浓度≥9~10固形物%密度1050kg/m3纤维含量≤50mg/L有效碱含量≥4-6g/L浓黑液额定流量14.3m3/h工艺设计流量46.8m3/h温度≥102℃浓度≥48固形物%蒸汽进站蒸汽压力0.2MP(表)进效蒸汽温度125~133℃额定新鲜蒸汽耗量≥23.0t/h清洁冷凝水量21.8t/h污冷凝水污冷...
