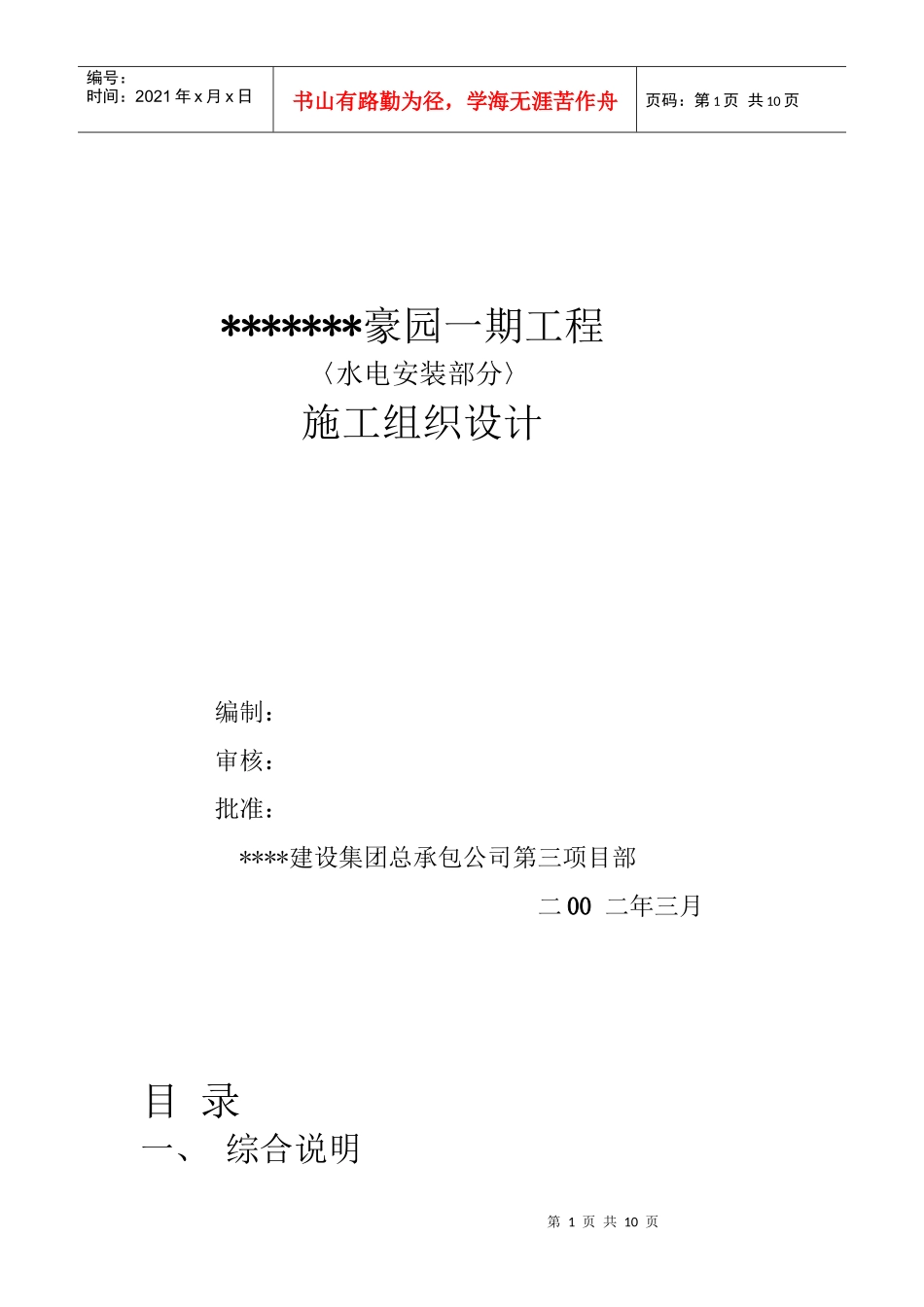

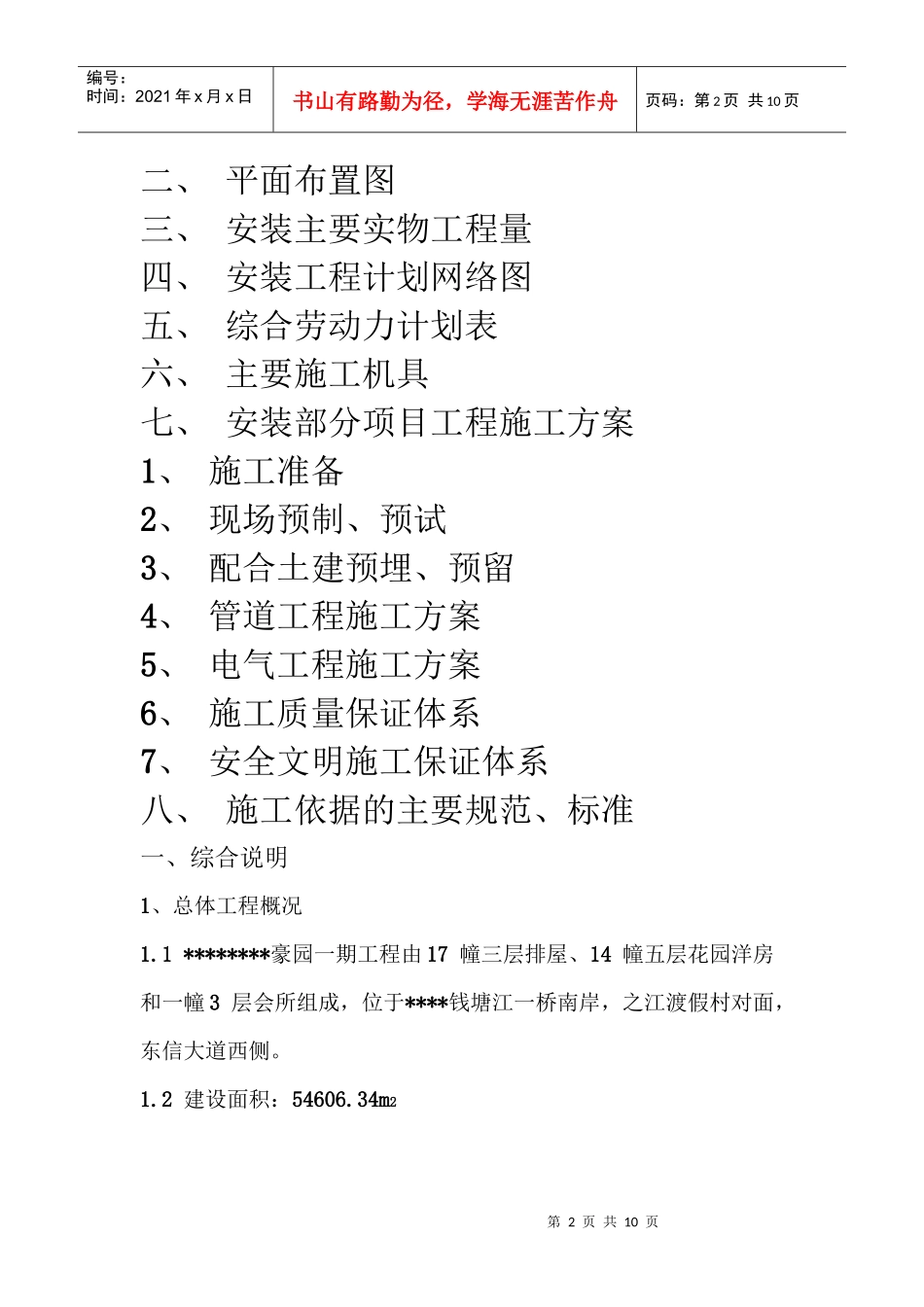

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页*******豪园一期工程〈水电安装部分〉施工组织设计编制：审核：批准：****建设集团总承包公司第三项目部二00二年三月目录一、综合说明第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页二、平面布置图三、安装主要实物工程量四、安装工程计划网络图五、综合劳动力计划表六、主要施工机具七、安装部分项目工程施工方案1、施工准备2、现场预制、预试3、配合土建预埋、预留4、管道工程施工方案5、电气工程施工方案6、施工质量保证体系7、安全文明施工保证体系八、施工依据的主要规范、标准一、综合说明1、总体工程概况1.1********豪园一期工程由17幢三层排屋、14幢五层花园洋房和一幢3层会所组成，位于****钱塘江一桥南岸，之江渡假村对面，东信大道西侧。1.2建设面积：54606.34m2第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页1.3建筑结构：采用砖混结构，地下一层，地上排屋三层，花园洋房五层，东西为花园洋房，中为排屋。1.4建筑功能：分排屋、花园洋房、会所三大功能。1.5工程设计：****华东建设发展设计有限公司。1.6工程监理：****建筑学院监理事务所。1.7工程持监:****市建筑工程质量监督站.二、平面布置图见土建总平面布置图三、安装主要实物工程量（该工程量是估计值、仅作为制订进度计划、劳动力计划的参考）1、给排水1）UPVC塑料管约25000米2）镀锌钢管约150米3）无缝钢管约10米4）ABS管约10000米5）各类阀门龙头、角阀约4256只6）管件约43559只7）法兰7副8）泵类2台9）消防箱9只10）卫生器具约2200第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页11）水表221只12）金属支架2T13142、电气1）总配电柜（电表箱）221套2）各类配电箱748套3）各类UPVC电线管约35000米4）各类电线约116000米5）各类灯具、开关约10718只6）各类焊接钢管约7750米7）接地干线约14500米8）各类安全指示灯、照明灯9）各类暗插座10）等电位箱约974只11）四、********豪园一期安装工程计划网络图（附后）五、综合劳动力计划表2002年月345678910管工2481616161610第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页电工1015202022222216电焊工33555552油漆工11111112气焊工11111111维修11222222普工610121414141414起重工11111111总计2536506060606048说明：1、劳动力计划根据工程进度网络计划制定，若网络计划有变动，则相应变动2、计划人数按每天平均1.5班作业考虑，如超过此限，需按比例增加人员。3、综合工种要统一协调。4、室外工程、弱电工程，工种不含此计划内。六、主要施工机具序号机械或设备名称型号规格/功率数量进场时间1电焊机TBX-60/3KW2台2电焊机BX5/300/30KW2台3冲击电钻φ21/0.234台4手提电钻4把第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页5电动开槽机D3L/50/2.2KW2台6电焊条烘箱SC101/4/3000.3KW1台7电动试压泵DSEY-15025/403KW1台8手动式压泵SYL-12.5/41台9砂轮切割机WQS-400/0.75KW3台10电动套丝机TQ-100-C-4/0.75KW1台11台钻E512-2/0.75KW1台12液压弯管机WYB-108J/1.10KW1台13管道割刀MRA32-2001台14砂轮磨光机4台15移动式组装式作台自制1组16水堆仪S31台17经伟仪J21台18电气调试仪器全套2套19空压器3W-0.9/7A7.5KW1台七、安装部分分项目施工方案1、施工设备1.1技术准备：1.1.1由项目总工组织项目施工技术人员深入阅读图纸，不但要全面，透彻地理解图纸，还要提出问题和建议，并在此基础上参加业主组织的图纸会审或设计交底。第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页1.1.2精心编制“两算”，根据招标文件和合同规定，做好由我方提供设备，材料的市场调研和评审。货比三家，择优选定厂家，品牌，并经甲方、监理核确认，制订采购计划和实施采购。1.1.3技术交底专业技术员组织...
