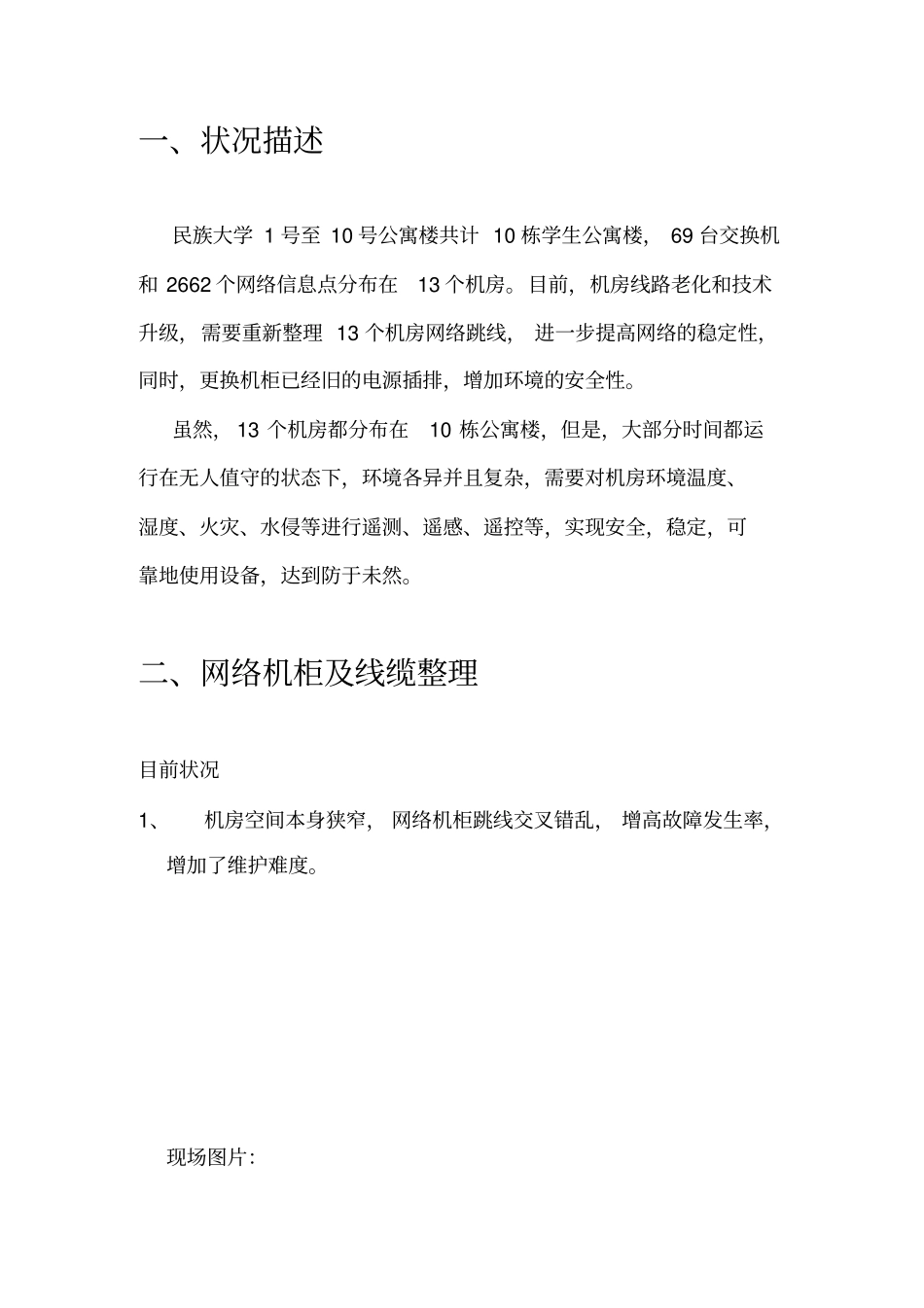

一、状况描述民族大学1号至10号公寓楼共计10栋学生公寓楼，69台交换机和2662个网络信息点分布在13个机房
目前，机房线路老化和技术升级，需要重新整理13个机房网络跳线，进一步提高网络的稳定性，同时，更换机柜已经旧的电源插排，增加环境的安全性
虽然，13个机房都分布在10栋公寓楼，但是，大部分时间都运行在无人值守的状态下，环境各异并且复杂，需要对机房环境温度、湿度、火灾、水侵等进行遥测、遥感、遥控等，实现安全，稳定，可靠地使用设备，达到防于未然

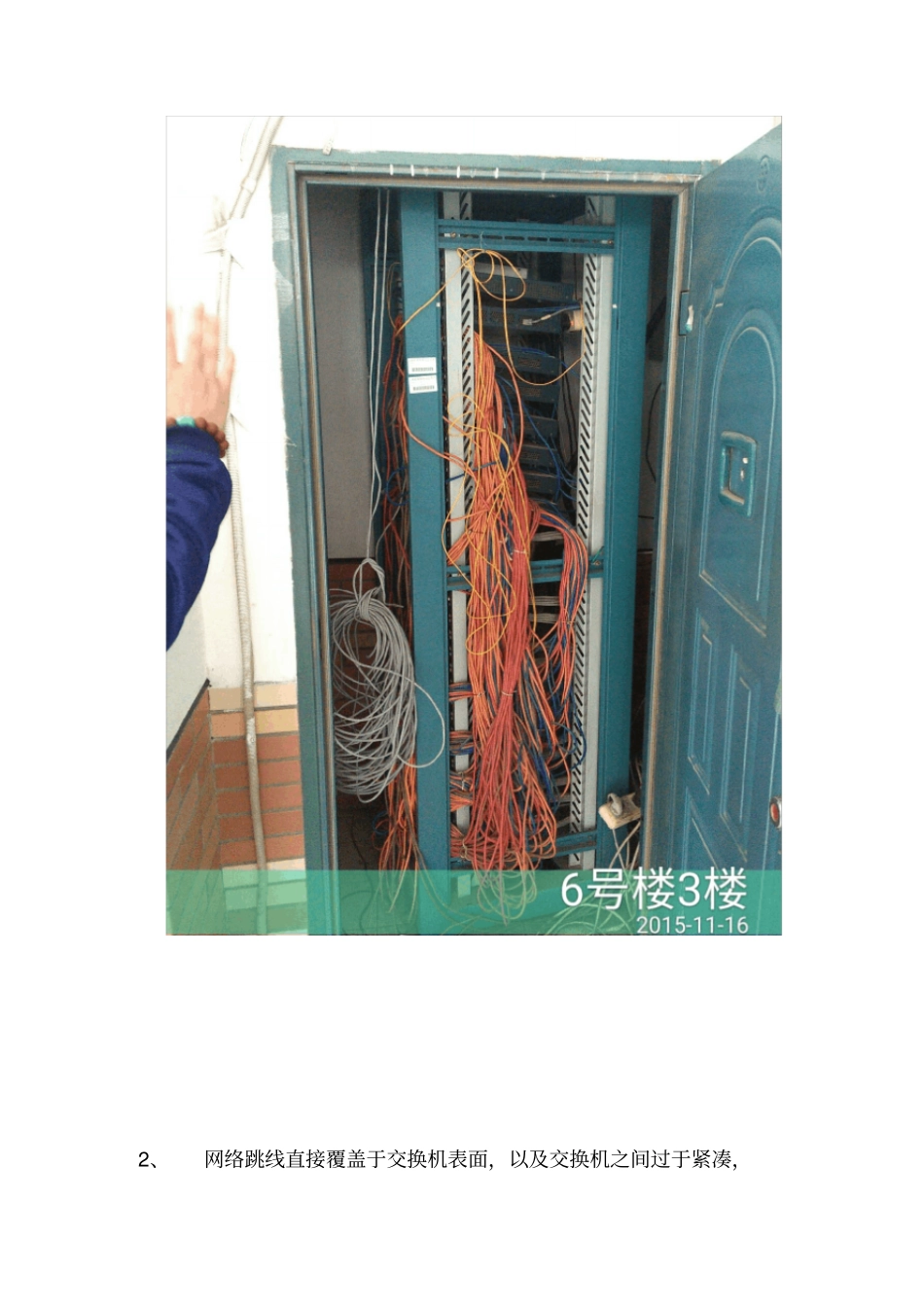

二、网络机柜及线缆整理目前状况1、机房空间本身狭窄，网络机柜跳线交叉错乱，增高故障发生率，增加了维护难度

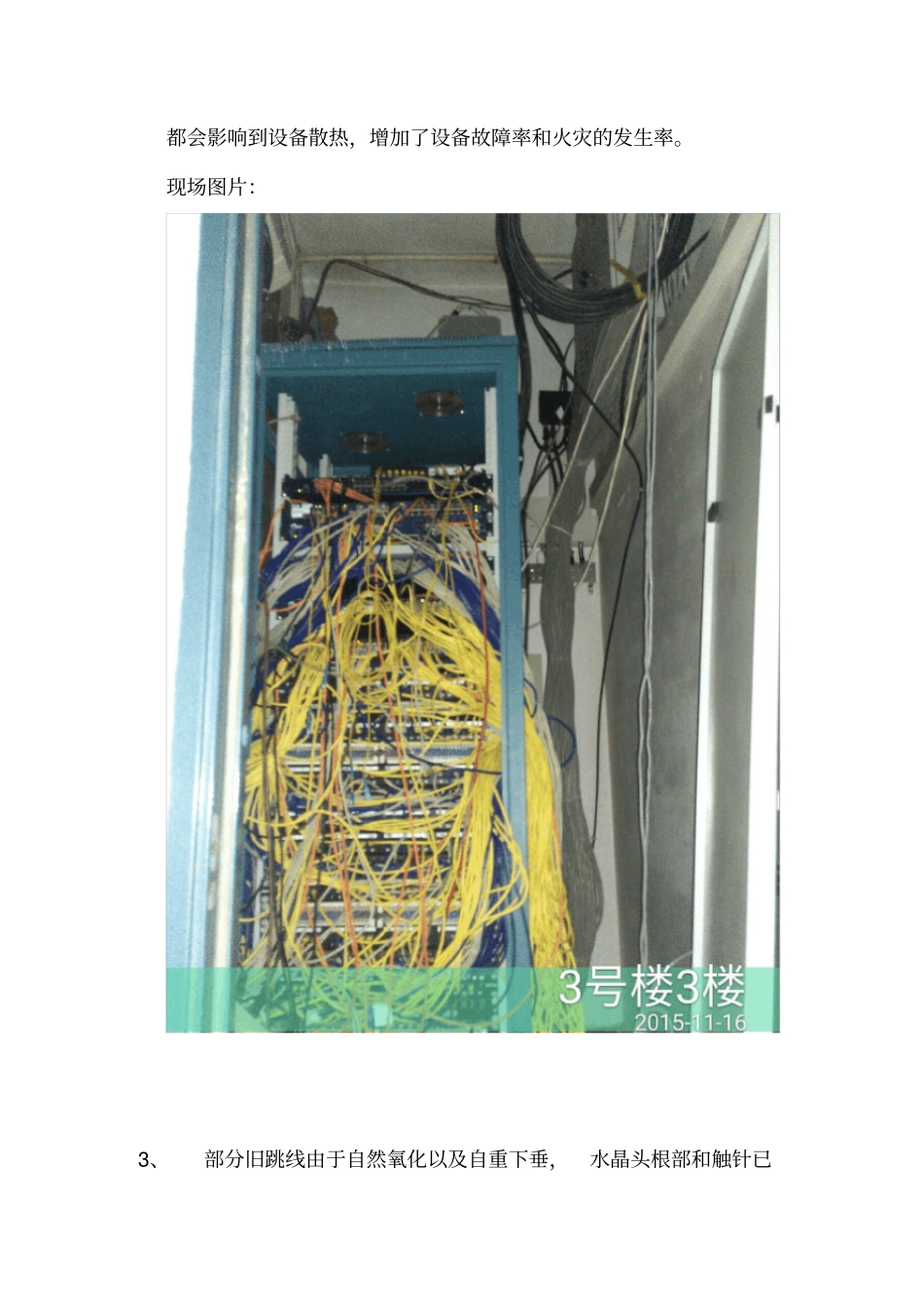

现场图片：2、网络跳线直接覆盖于交换机表面，以及交换机之间过于紧凑，都会影响到设备散热，增加了设备故障率和火灾的发生率
现场图片：3、部分旧跳线由于自然氧化以及自重下垂，水晶头根部和触针已经损坏，增加了维修的频率和难度
4、机柜电源插排随意放置，插排间串联，存在安全隐患
现场图片：5、6号和7号等公寓楼机房空间狭小，不利于日常维护，并且大部分主干线缆已无余量
现场图片：6、部分机房在公寓楼的走廊尽头，并且机柜紧挨窗户，容易造成水侵灾害，引起严重后果
现场图片：三、整改方案如下方案说明：针对民资大学公寓楼网络机房的现状，估计更换10%左右的网络跳线约300条，更换所有的电源插排约20个，最终以实际更换量为准
1、重新整理机柜网络跳线，使用理线器进行规整，给网络跳线两头粘贴标签
标签效果如图：2、重新调整交换机的位置，增加设备之间的间距，提高通风散热效率
3、在调整网络跳线过程中，针对水晶头氧化情况，破损等进行检查，并用新跳线替换已损坏跳线
4、使用功率更大自带防雷模块的PDU电源插排替换原有的普通电源插排
PDU图示：5、针对上述5和6条问题，目前线缆紧凑的机柜，无法调整其大部分主干线缆，建议重新扩建装修机房或换址，并且，增设
