悬挑防护棚安全专项施工方案VIP专享VIP免费

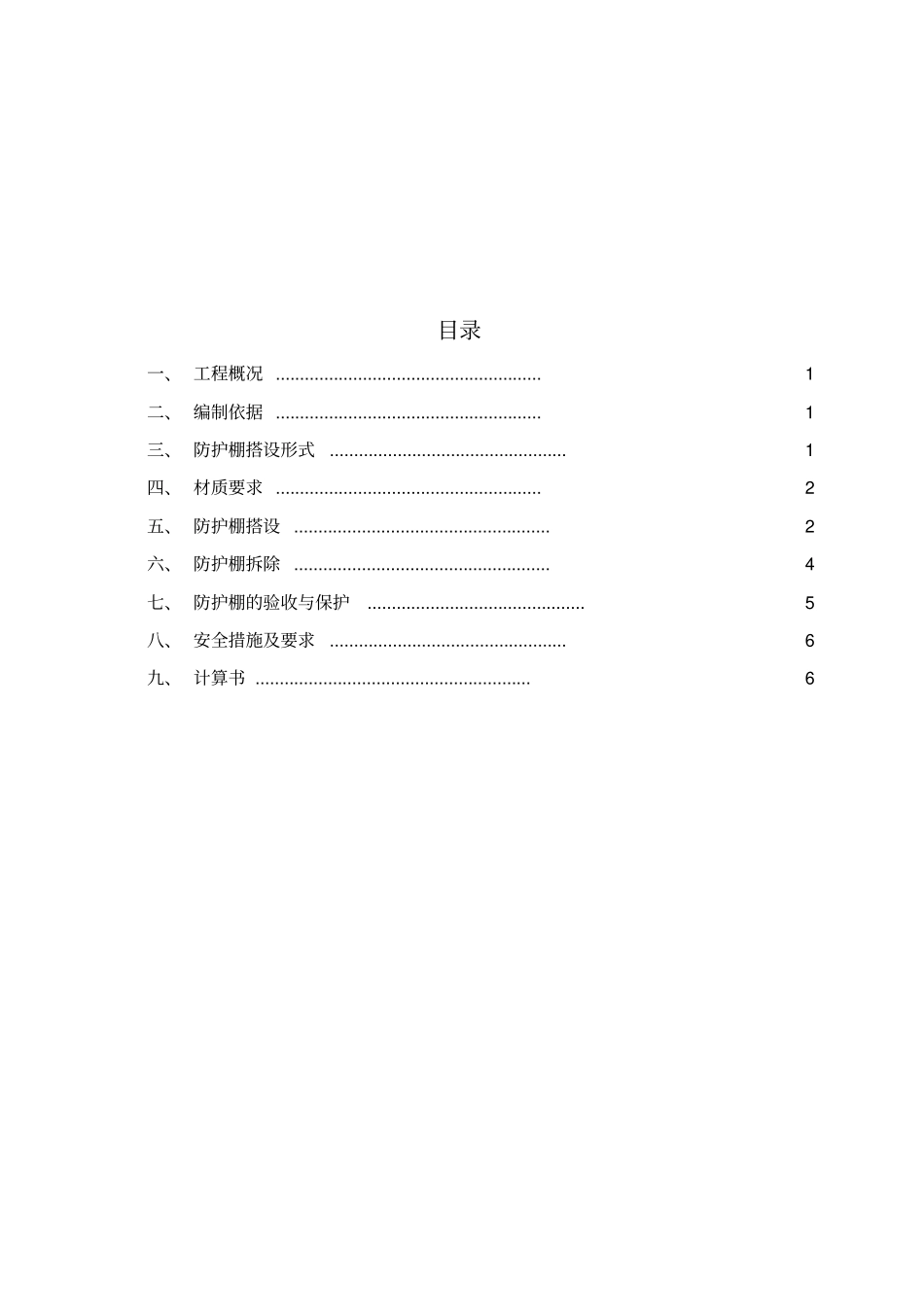

目录一、工程概况.......................................................1二、编制依据.......................................................1三、防护棚搭设形式.................................................1四、材质要求.......................................................2五、防护棚搭设.....................................................2六、防护棚拆除.....................................................4七、防护棚的验收与保护.............................................5八、安全措施及要求.................................................6九、计算书.........................................................6一、工程概况1、工程名称：3、建设单位：4、设计单位：5、监理单位：6、施工单位：。工程主要由4栋33层住宅楼、1栋31层住宅楼、1栋22层公寓及附属商业、街铺（2～5层）和2～3层地下室（车库）组成。项目总建筑面积为343031㎡，地下室占地面积为44698.56㎡。其中商业建筑面积93193㎡（购物中心建筑面积54776㎡，地下商业建筑面积12618㎡，外街商铺建筑面积22055㎡），公寓建筑面积16361㎡，住宅建筑面积151569㎡，地下建筑面积114600㎡。防护棚悬挑位置设置：悬挑位置悬挑楼层1#楼4层（靠近营销中心一侧）3#楼2层（靠近12、21区南侧）主要防止高空落物伤人，1#楼搭设宽度为4m，3#楼搭设宽度3.5m。（详见附图）二、编制依据1、施工图纸及相关的施工文件；2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；3、《建筑施工安全检查标准》JGJ59-2011；4、《建筑结构荷载规范》GB50009-20125、《混凝土结构设计规范》GB50010-20106、《建筑施工高处作业安全技术规范》JGJ80-91三、防护棚搭设形式外脚手架悬挑防护棚采用钢管搭设，悬挑钢管为6m长，1#楼挑出外架4m，跨距为1.5m同悬挑外架跨距，与结构梁预埋短钢管用扣件连接，横杆间距为0.5m。确保防护棚的安全性，在悬挑钢管离端部1m处设斜拉杆，承受拉、撑荷载，水平间距3m，垂直高度为2.9m，同时悬挑梁采用直径15.5mm钢丝绳卸荷，水平距离每3m同斜拉杆隔一布一，垂直高度为2.9m。钢管网架上满铺层板封闭，悬挑端头为0.8m高的栏杆，栏杆外挂密目安全网和蓝白相间挡脚板，防止坠物从防护棚往下坠落；3#楼挑出外架3.5m，跨距为1.5m同悬挑外架跨距，与外架立杆用扣件连接，横杆间距为1m，采用直径15.5mm钢丝绳卸荷，水平距离每3m布置一道，垂直高度为2.9m。钢管网架上满挂密目安全网及水平兜网，防止坠物从防护棚往下坠落。四、材质要求（1）脚手架杆件材质要求：钢管应符合国家行业标准JGJ130-2011。钢管表面应平直光滑，不应有裂纹分层和硬弯，两端面切斜的偏差<1.7mm；壁厚允许偏差±0.36mm，外径允许偏差±0.5mm，且必须涂防锈漆进行防锈处理，钢管外表面的锈蚀深度≤0.18mm。对于新管还同时必须具备产品质量合格证和钢管材质检验报告。钢管上严禁打孔。（2）扣件为杆件的连接件，用可煅铸铁铸造，扣件不得有裂纹，并将影响其外观质量的粘砂、毛刺、氧化皮等清除干净；扣件与钢管的贴和面必须严格整形，应保证与钢管扣件接触良好；扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm；当扣件夹紧钢管时，开口处的最小距离应不小于5mm；新进的扣件必须有产品质量合格证，生产许可证和专业检测单位测试报告。扣件材质应符合国家标准GB15831，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。（3）层板：采用15mm厚模板。（4）安全网：采用密目式安全网。五、防护棚搭设5.1施工准备，技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，项目部应组织必要的物料进场，其中包括φ48.0×3.2mm钢管、对接卡口、直角扣件、旋转扣件和安全网等，以备外脚手架搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员和安全人员对作业班组进行作业前技术、安全交底。架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。5...
