室内装饰专业制图标准VIP免费

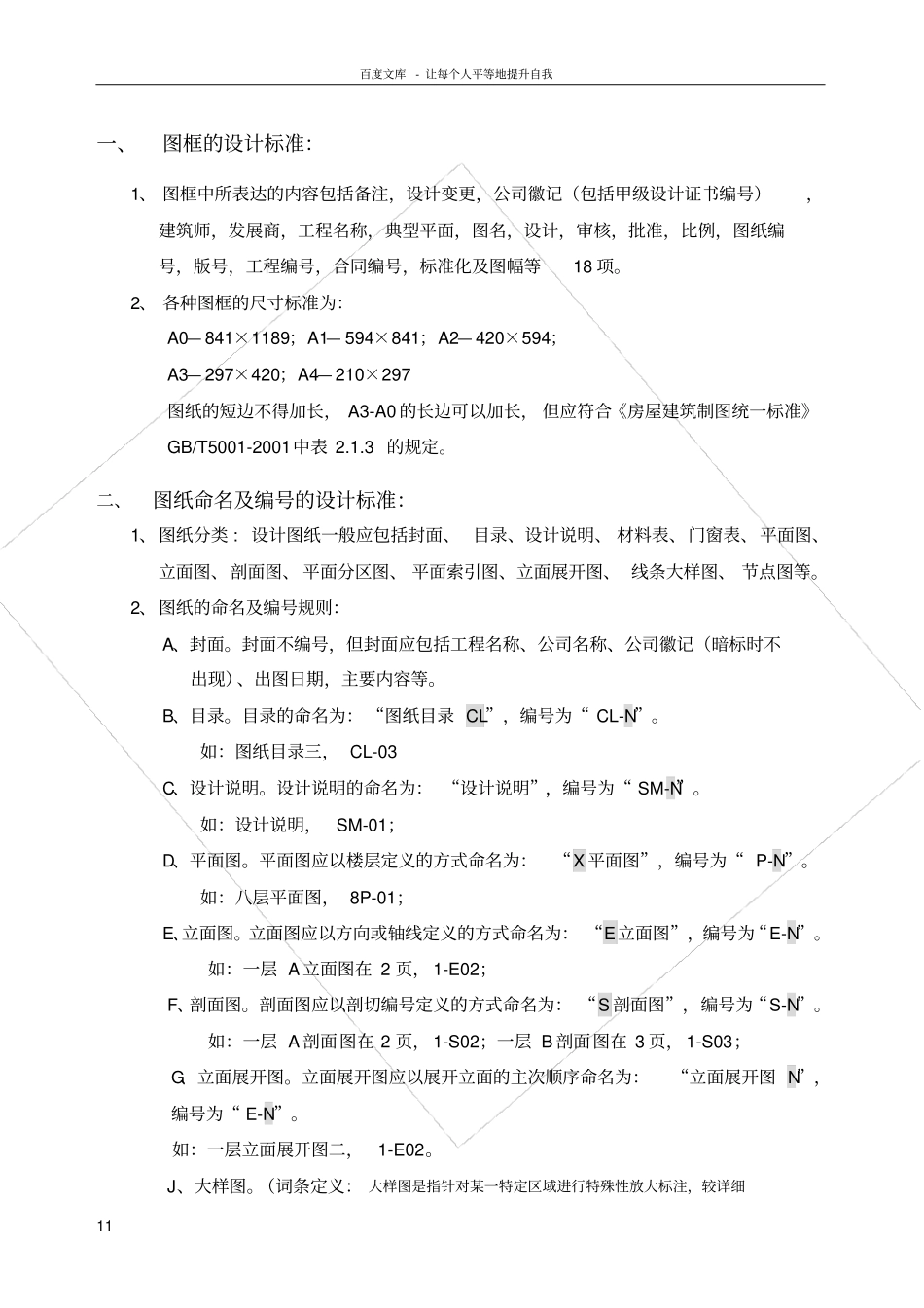

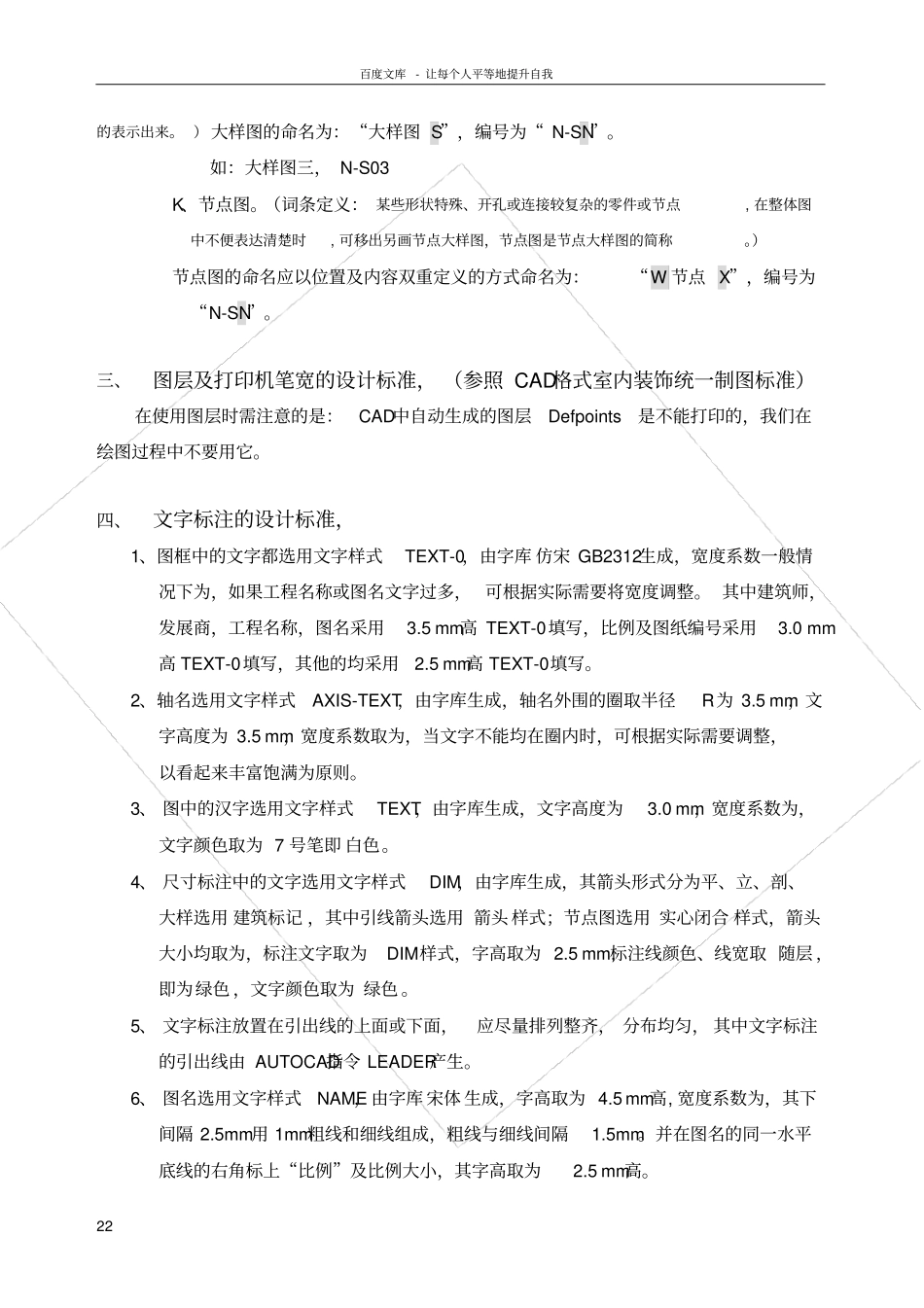

百度文库-让每个人平等地提升自我11一、图框的设计标准：1、图框中所表达的内容包括备注，设计变更，公司徽记（包括甲级设计证书编号），建筑师，发展商，工程名称，典型平面，图名，设计，审核，批准，比例，图纸编号，版号，工程编号，合同编号，标准化及图幅等18项。2、各种图框的尺寸标准为：A0—841×1189；A1—594×841；A2—420×594；A3—297×420；A4—210×297图纸的短边不得加长，A3-A0的长边可以加长，但应符合《房屋建筑制图统一标准》GB/T5001-2001中表2.1.3的规定。二、图纸命名及编号的设计标准：1、图纸分类:设计图纸一般应包括封面、目录、设计说明、材料表、门窗表、平面图、立面图、剖面图、平面分区图、平面索引图、立面展开图、线条大样图、节点图等。2、图纸的命名及编号规则：A、封面。封面不编号，但封面应包括工程名称、公司名称、公司徽记（暗标时不出现）、出图日期，主要内容等。B、目录。目录的命名为：“图纸目录CL”，编号为“CL-N”。如：图纸目录三，CL-03C、设计说明。设计说明的命名为：“设计说明”，编号为“SM-N”。如：设计说明，SM-01；D、平面图。平面图应以楼层定义的方式命名为：“X平面图”，编号为“P-N”。如：八层平面图，8P-01；E、立面图。立面图应以方向或轴线定义的方式命名为：“E立面图”，编号为“E-N”。如：一层A立面图在2页，1-E02；F、剖面图。剖面图应以剖切编号定义的方式命名为：“S剖面图”，编号为“S-N”。如：一层A剖面图在2页，1-S02；一层B剖面图在3页，1-S03；G、立面展开图。立面展开图应以展开立面的主次顺序命名为：“立面展开图N”，编号为“E-N”。如：一层立面展开图二，1-E02。J、大样图。（词条定义：大样图是指针对某一特定区域进行特殊性放大标注，较详细百度文库-让每个人平等地提升自我22的表示出来。）大样图的命名为：“大样图S”，编号为“N-SN”。如：大样图三，N-S03K、节点图。（词条定义：某些形状特殊、开孔或连接较复杂的零件或节点,在整体图中不便表达清楚时,可移出另画节点大样图，节点图是节点大样图的简称。）节点图的命名应以位置及内容双重定义的方式命名为：“W节点X”，编号为“N-SN”。三、图层及打印机笔宽的设计标准，（参照CAD格式室内装饰统一制图标准）在使用图层时需注意的是：CAD中自动生成的图层Defpoints是不能打印的，我们在绘图过程中不要用它。四、文字标注的设计标准，1、图框中的文字都选用文字样式TEXT-0，由字库仿宋GB2312生成，宽度系数一般情况下为，如果工程名称或图名文字过多，可根据实际需要将宽度调整。其中建筑师，发展商，工程名称，图名采用3.5mm高TEXT-0填写，比例及图纸编号采用3.0mm高TEXT-0填写，其他的均采用2.5mm高TEXT-0填写。2、轴名选用文字样式AXIS-TEXT，由字库生成，轴名外围的圈取半径R为3.5mm，文字高度为3.5mm，宽度系数取为，当文字不能均在圈内时，可根据实际需要调整，以看起来丰富饱满为原则。3、图中的汉字选用文字样式TEXT，由字库生成，文字高度为3.0mm，宽度系数为，文字颜色取为7号笔即白色。4、尺寸标注中的文字选用文字样式DIM，由字库生成，其箭头形式分为平、立、剖、大样选用建筑标记，其中引线箭头选用箭头样式；节点图选用实心闭合样式，箭头大小均取为，标注文字取为DIM样式，字高取为2.5mm,标注线颜色、线宽取随层，即为绿色，文字颜色取为绿色。5、文字标注放置在引出线的上面或下面，应尽量排列整齐，分布均匀，其中文字标注的引出线由AUTOCAD指令LEADER产生。6、图名选用文字样式NAME，由字库宋体生成，字高取为4.5mm高,宽度系数为，其下间隔2.5mm用1mm粗线和细线组成，粗线与细线间隔1.5mm。并在图名的同一水平底线的右角标上“比例”及比例大小，其字高取为2.5mm高。百度文库-让每个人平等地提升自我33五、填充图例的设计标准，（参照CAD格式室内装饰制图统一标准）六、设计说明的设计标准，1、设计依据：本工程所参照和引用国家和地方颁布的有关规范规程、法令和行业标准文件等。2、材料选择：说明用于本工程的主要材料的材质、规格、产地、主要性能指标。一般应包括木材、饰面材、玻璃、金属板、石材及其...
