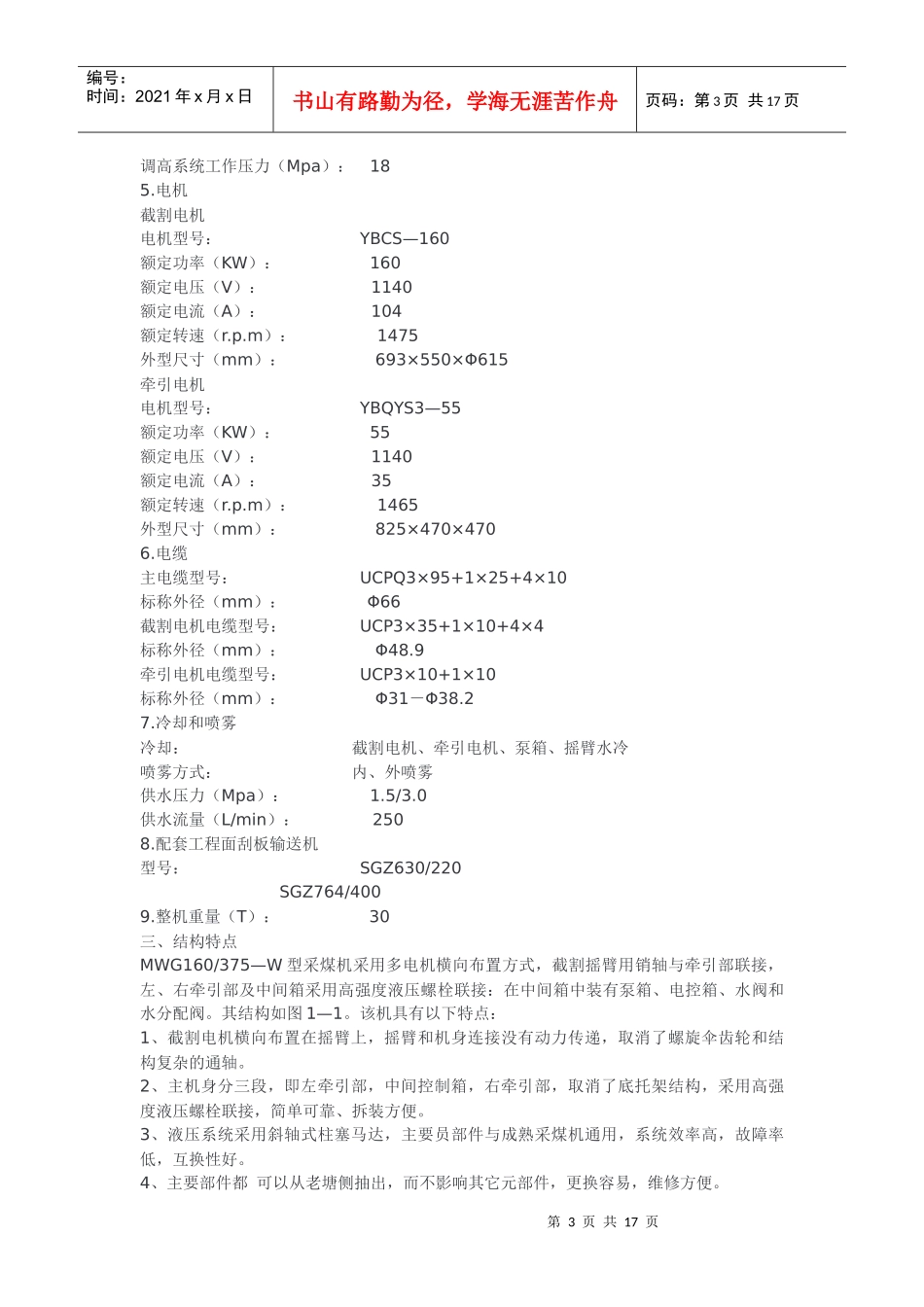

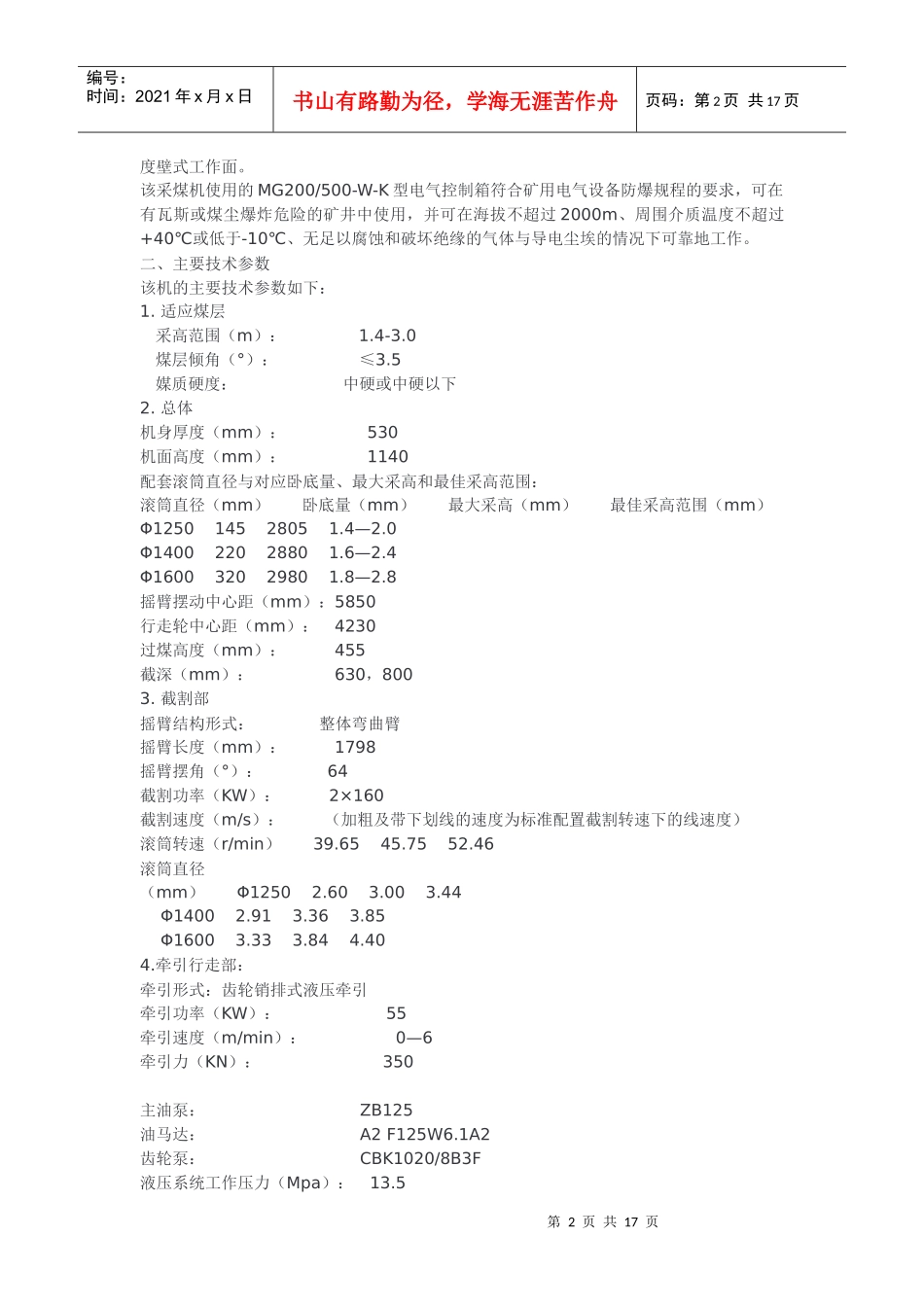

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页MG160/375-W采煤机说明书目录第一章总体1一、概述1二、主要技术参数1三、结构特点4四、设备配套5第二章截割部6一、截割部6二、裁割部的传动系统7三、截割部减速箱7四、截割滚筒10第三章液压传动部11一、概述11二、液压传动系统11三、液压元部件14四、齿轮传动部分20五、液压系统故障分析21第四章牵引行走部24一、结构特点24二、传动系统24三、调高油缸25第五章辅助装置27一、拖电缆装置27二、喷雾冷却系统27第六章使用与维修29一、机身连接29二、井上检查与试运转30三、解体下井运输30四、采煤机的操作31五、维护和检修32第一章总体一、概述MG160/375-W型采煤机为多电机横向布置液压无链牵引采煤机。该机装机功率375KW，截割功率2×160KW，牵引功率55KW，采用液压无级调速系统来控制采煤机牵引速度，使用于采高1.4-3.0m，倾角≤35°，媒质中硬或中硬以下，含有少量夹矸的长第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页度壁式工作面。该采煤机使用的MG200/500-W-K型电气控制箱符合矿用电气设备防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m、周围介质温度不超过+40℃或低于-10℃、无足以腐蚀和破坏绝缘的气体与导电尘埃的情况下可靠地工作。二、主要技术参数该机的主要技术参数如下：1.适应煤层采高范围（m）：1.4-3.0煤层倾角（°）：≤3.5媒质硬度：中硬或中硬以下2.总体机身厚度（mm）：530机面高度（mm）：1140配套滚筒直径与对应卧底量、最大采高和最佳采高范围：滚筒直径（mm）卧底量（mm）最大采高（mm）最佳采高范围（mm）Φ125014528051.4—2.0Φ140022028801.6—2.4Φ160032029801.8—2.8摇臂摆动中心距（mm）：5850行走轮中心距（mm）：4230过煤高度（mm）：455截深（mm）：630，8003.截割部摇臂结构形式：整体弯曲臂摇臂长度（mm）：1798摇臂摆角（°）：64截割功率（KW）：2×160截割速度（m/s）：（加粗及带下划线的速度为标准配置截割转速下的线速度）滚筒转速（r/min）39.6545.7552.46滚筒直径（mm）Φ12502.603.003.44Φ14002.913.363.85Φ16003.333.844.404.牵引行走部：牵引形式：齿轮销排式液压牵引牵引功率（KW）：55牵引速度（m/min）：0—6牵引力（KN）：350主油泵：ZB125油马达：A2F125W6.1A2齿轮泵：CBK1020/8B3F液压系统工作压力（Mpa）：13.5第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页调高系统工作压力（Mpa）：185.电机截割电机电机型号：YBCS—160额定功率（KW）：160额定电压（V）：1140额定电流（A）：104额定转速（r.p.m）：1475外型尺寸（mm）：693×550×Φ615牵引电机电机型号：YBQYS3—55额定功率（KW）：55额定电压（V）：1140额定电流（A）：35额定转速（r.p.m）：1465外型尺寸（mm）：825×470×4706.电缆主电缆型号：UCPQ3×95+1×25+4×10标称外径（mm）：Φ66截割电机电缆型号：UCP3×35+1×10+4×4标称外径（mm）：Φ48.9牵引电机电缆型号：UCP3×10+1×10标称外径（mm）：Φ31－Φ38.27.冷却和喷雾冷却：截割电机、牵引电机、泵箱、摇臂水冷喷雾方式：内、外喷雾供水压力（Mpa）：1.5/3.0供水流量（L/min）：2508.配套工程面刮板输送机型号：SGZ630/220SGZ764/4009.整机重量（T）：30三、结构特点MWG160/375—W型采煤机采用多电机横向布置方式，截割摇臂用销轴与牵引部联接，左、右牵引部及中间箱采用高强度液压螺栓联接：在中间箱中装有泵箱、电控箱、水阀和水分配阀。其结构如图1—1。该机具有以下特点：1、截割电机横向布置在摇臂上，摇臂和机身连接没有动力传递，取消了螺旋伞齿轮和结构复杂的通轴。2、主机身分三段，即左牵引部，中间控制箱，右牵引部，取消了底托架结构，采用高强度液压螺栓联接，简单可靠、拆装方便。3、液压系统采用斜轴式柱塞马达，主要员部件与成熟采煤机通用，系统效率高，故障率低，互换性好。4、主要部件都可以从老塘侧抽出，而不影响其它元部件，更换容易，维修方便。...
