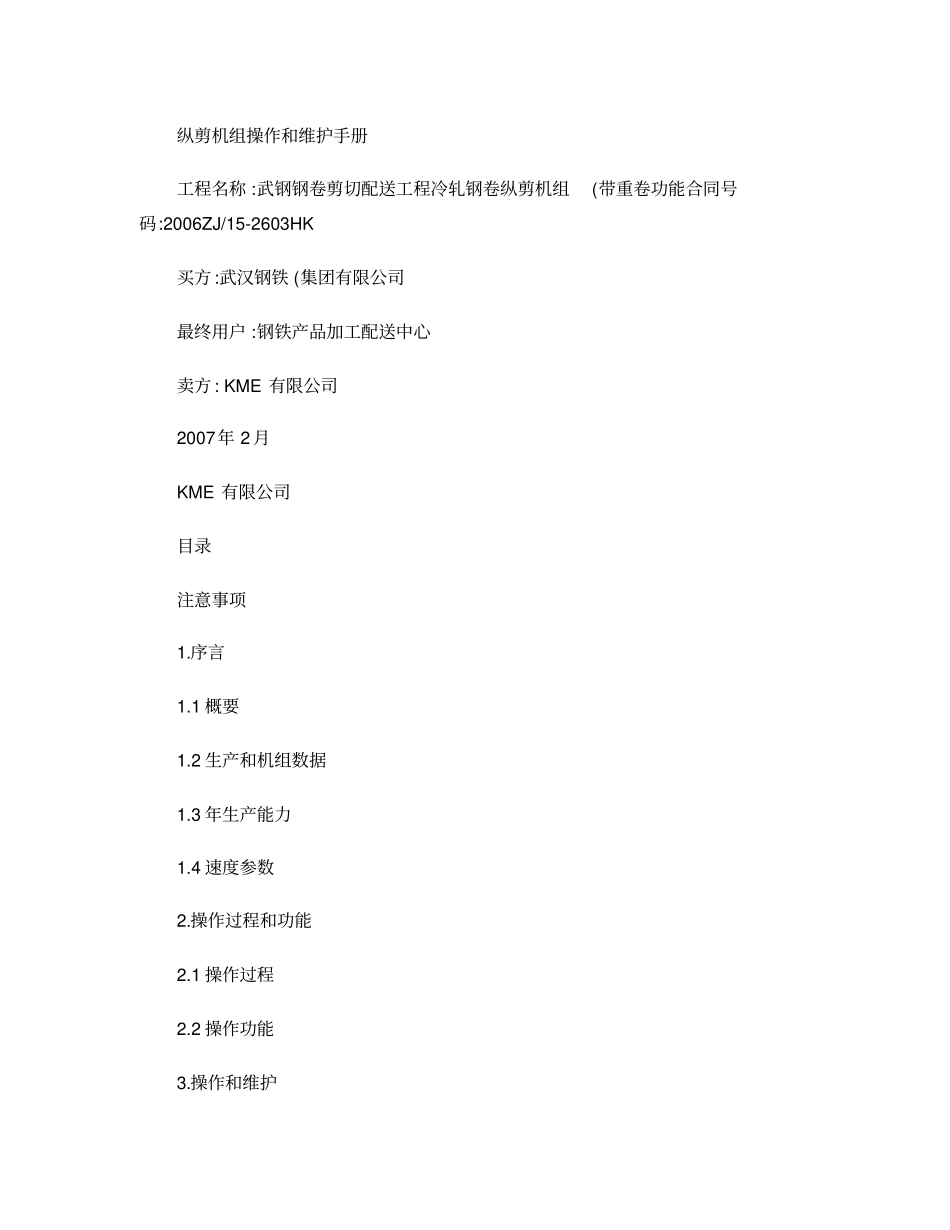

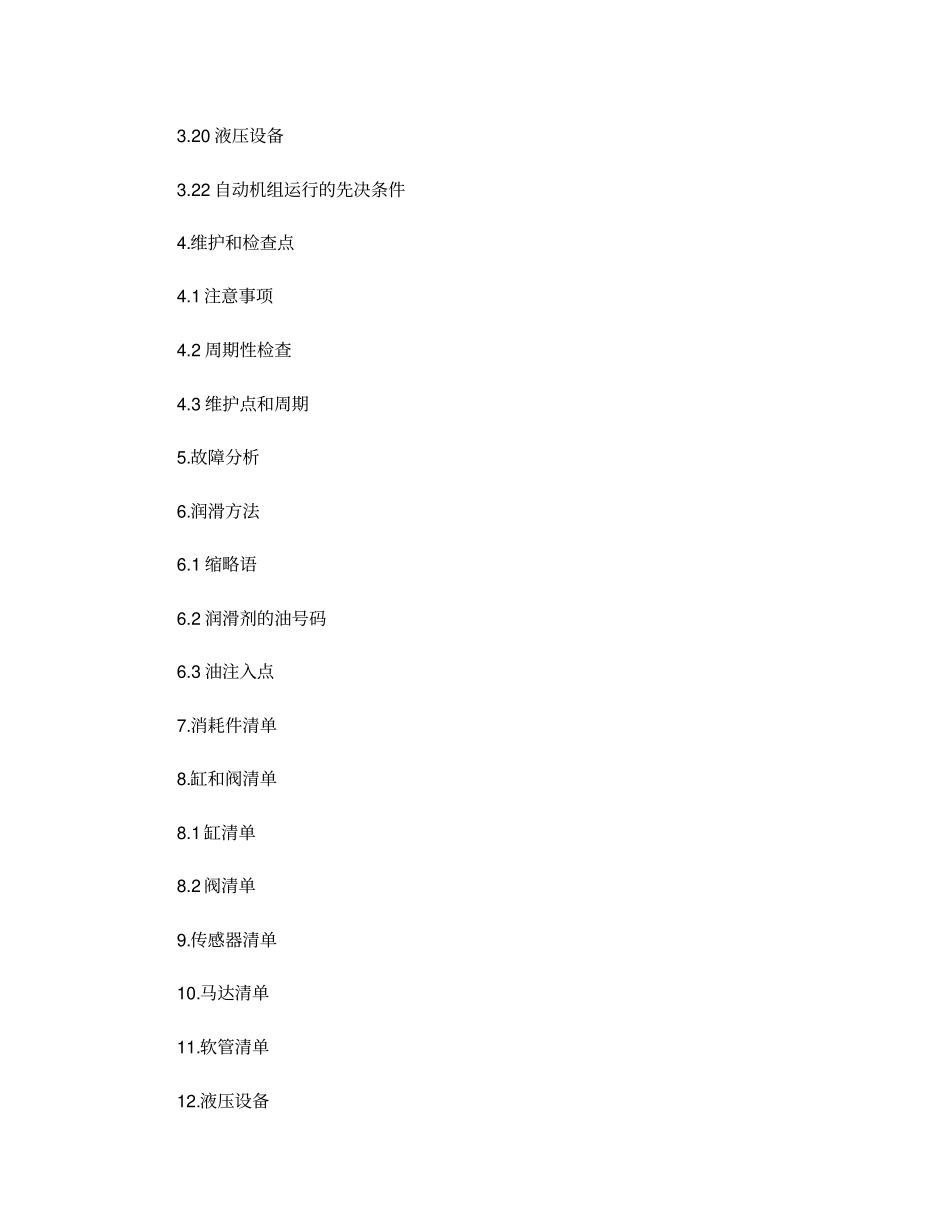

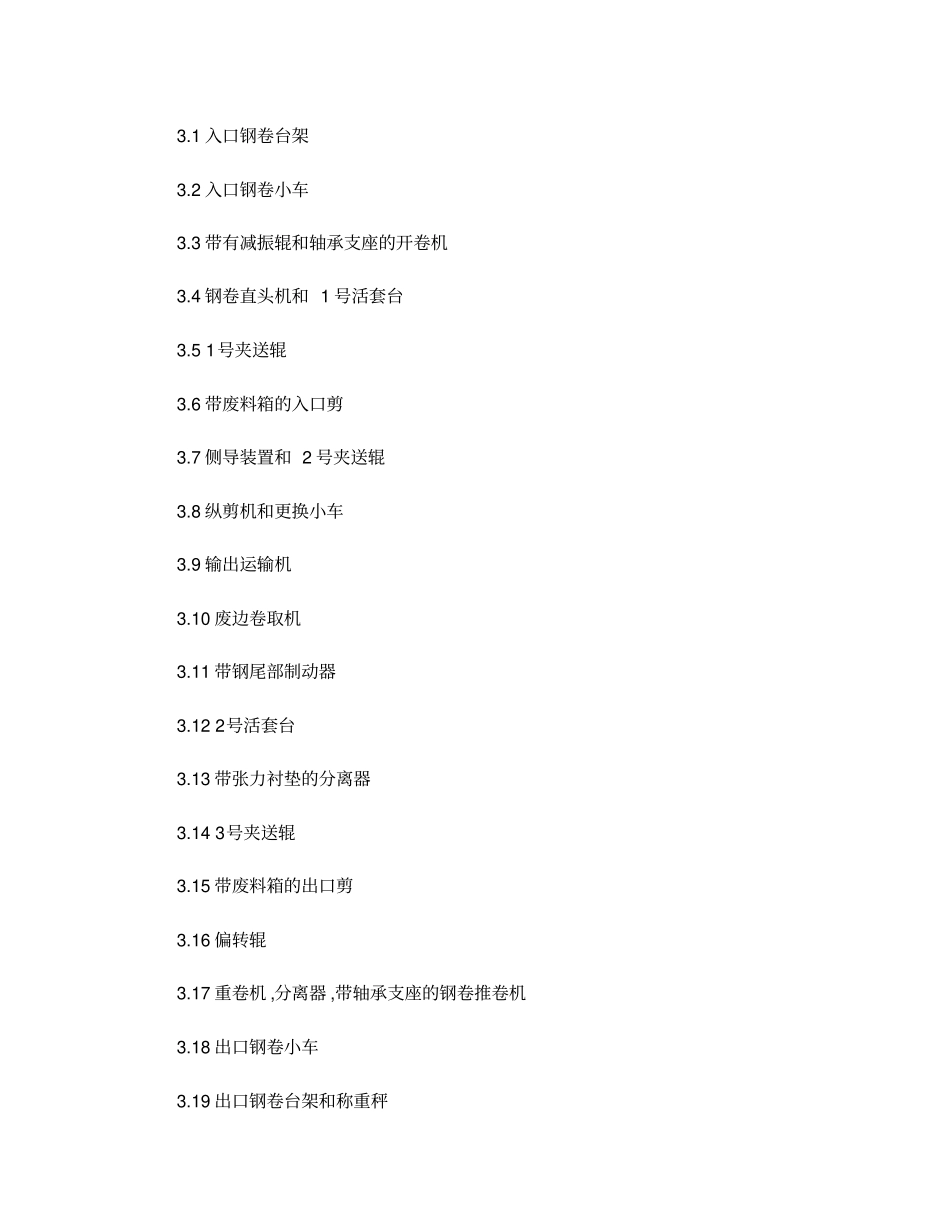

纵剪机组操作和维护手册工程名称:武钢钢卷剪切配送工程冷轧钢卷纵剪机组(带重卷功能合同号码:2006ZJ/15-2603HK买方:武汉钢铁(集团有限公司最终用户:钢铁产品加工配送中心卖方:KME有限公司2007年2月KME有限公司目录注意事项1.序言1.1概要1.2生产和机组数据1.3年生产能力1.4速度参数2.操作过程和功能2.1操作过程2.2操作功能3.操作和维护3.1入口钢卷台架3.2入口钢卷小车3.3带有减振辊和轴承支座的开卷机3.4钢卷直头机和1号活套台3.51号夹送辊3.6带废料箱的入口剪3.7侧导装置和2号夹送辊3.8纵剪机和更换小车3.9输出运输机3.10废边卷取机3.11带钢尾部制动器3.122号活套台3.13带张力衬垫的分离器3.143号夹送辊3.15带废料箱的出口剪3.16偏转辊3.17重卷机,分离器,带轴承支座的钢卷推卷机3.18出口钢卷小车3.19出口钢卷台架和称重秤3.20液压设备3.22自动机组运行的先决条件4.维护和检查点4.1注意事项4.2周期性检查4.3维护点和周期5.故障分析6.润滑方法6.1缩略语6.2润滑剂的油号码6.3油注入点7.消耗件清单8.缸和阀清单8.1缸清单8.2阀清单9.传感器清单10.马达清单11.软管清单12.液压设备12.1调试试车12.2操作12.3维护12.4故障分析12.5产品样本13.手册和产品样本14.BOM清单参见另外的手册15.图纸参见另外的手册注意事项1在操作本设备之前,应该仔细阅读并且找到所有的操作过程,并且应该遵照本手册中的命令去做。2每个操作人员尤其应该小心处理每个机器上附带的以及在本手册中书写的警告或者注意事项。3如果因为不按照这些过程和警告去做,卖方将不承担事故的责任。4如果你对于本设备有任何问题,请按照下面的方法与我们联系。卖方:KME有限公司地址:Kimhae-市,Kyungnam,韩国电话:0082-3437656/8传真:0082-3437659E-mail:canadd@unitel.co.krhttp://www.canadd.co.kr1.序言1.1概要1.2生产和机组数据1.3年生产能力1.4速度参数1.序言1.1概要武汉钢铁有限公司的剪切配送中心的主要生产机组是:①三条硅钢纵剪机组(带重卷功能,具有加工5万吨硅钢卷的能力。②用于上述所有机组的辅助设备系统。1.2生产和机组数据(1原材料(机组的输入材料类型:无取向硅钢原材料的技术规格:带钢的厚度:0.23–0.8mm带钢的宽度:≤1300mm带钢卷的内径:ф508/ф610mm带钢卷的外径:最大ф1800mm最大重量:15吨主要材料技术规格的分配:原材料的机械性能:张力强度:最大500Mpa屈服强度:最大350MPa机组的输入能力:~51,500吨/年(2产品(机组的输出材料类型:无取向硅钢原材料的技术规格:带钢的厚度:0.23–0.8mm带钢的宽度:最小26mm带钢卷的内径:ф508/ф610mm带钢卷的外径:最大ф1800mm堆垛的重量:最大15吨切割带的数目:最大30股机组的最大工作速度:150m/分钟机组的输出能力:50,000吨/年1.3年生产能力1.4速度参数2.1操作过程2.2操作功能2.1操作过程||输入的钢卷将由高架吊车手动地加载到钢卷台架的第一个位置上。||插入并且安装钢卷进入开卷机的鼓形卷筒上。|保持钢卷以便输入到机组中,并且通过和机组速度同步而把钢卷释|放到机组。||来帮助通过穿带台把带钢输入到1号夹送辊。|钢卷直头机打开带钢头部并把它导入夹送辊。在带钢头被插入夹送|辊之后,入料导板收缩并且平台下降离开带钢。|1号活套台积聚释放的带钢用于支持和引导带钢进入它的正确方向||1号夹送辊将把带钢头输入入口剪,并且在修剪头部期间进行夹送||入口剪将用来修剪钢卷头。修剪的废料将进入废料箱。|侧导辊引导带钢并用交流齿轮马达调整机组中心。侧导辊将通过|半自动控制系统被调整到中心线。||2号夹送辊将输入和夹送钢卷头部进入分条机|纵切进入的带钢成多股所要求的宽度。有二个纵切头,一个是用于|运行另一个用于刀设置的准备。当更换纵切头时将使用更换小车。||在纵剪之后卷取废边的二侧。||把切割好的带钢通向下个步骤。||当带钢走出纵剪机头时,抓住带钢尾部防止带钢尾部掉进活套坑。|2号活套将积聚切割好的带钢用于支撑和引导带钢向它的正确方向|前进。|分离器将把每股引导到从活套坑出来的它们的正确的位置。|张力衬垫将给予各股均匀的张力以便在重卷机上绕紧。|3号夹送辊在驱动切割之后将输入带钢到重卷机,并且在修剪期间|夹送带钢尾部。|出口剪将用来分割钢卷或者修...
