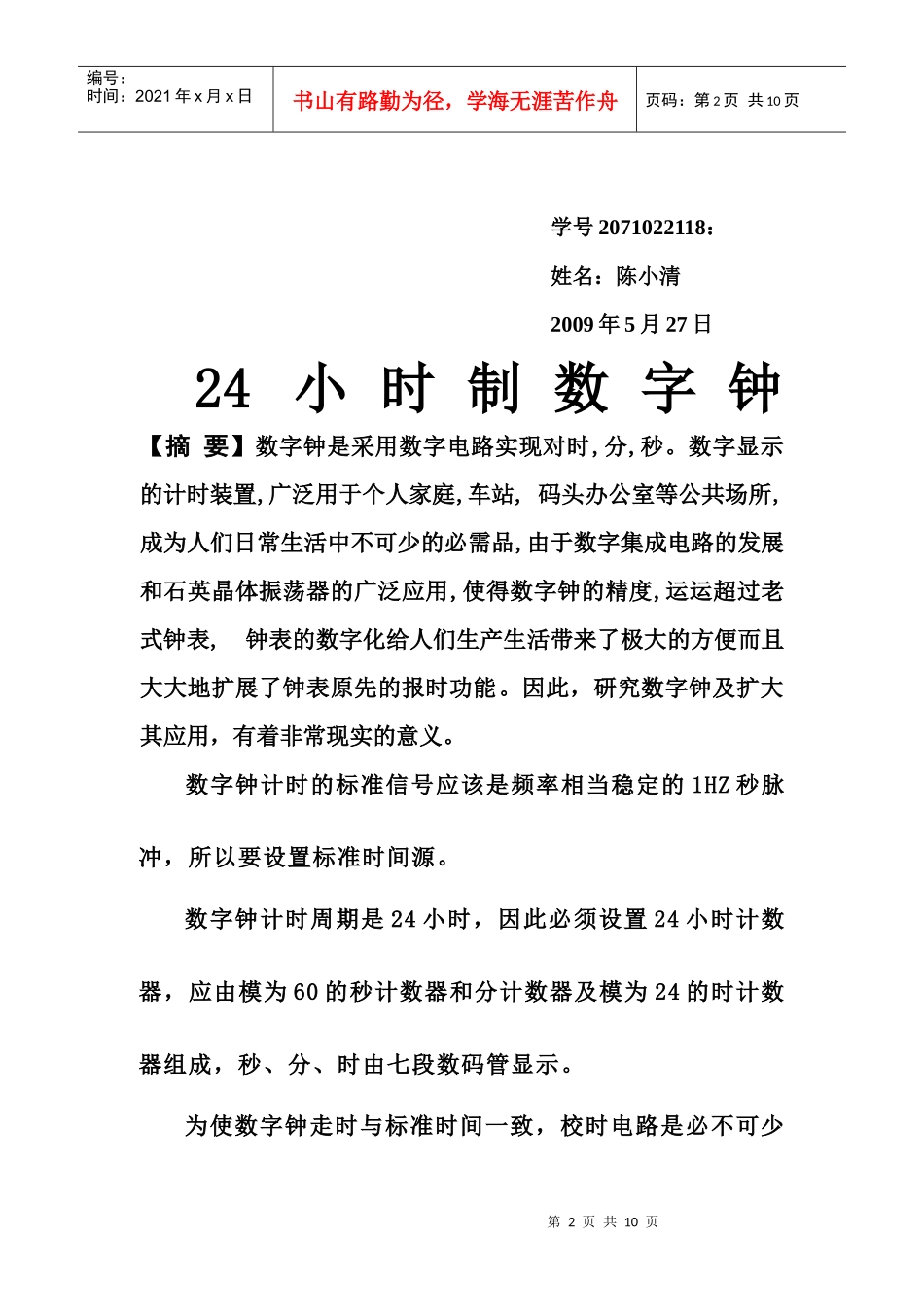

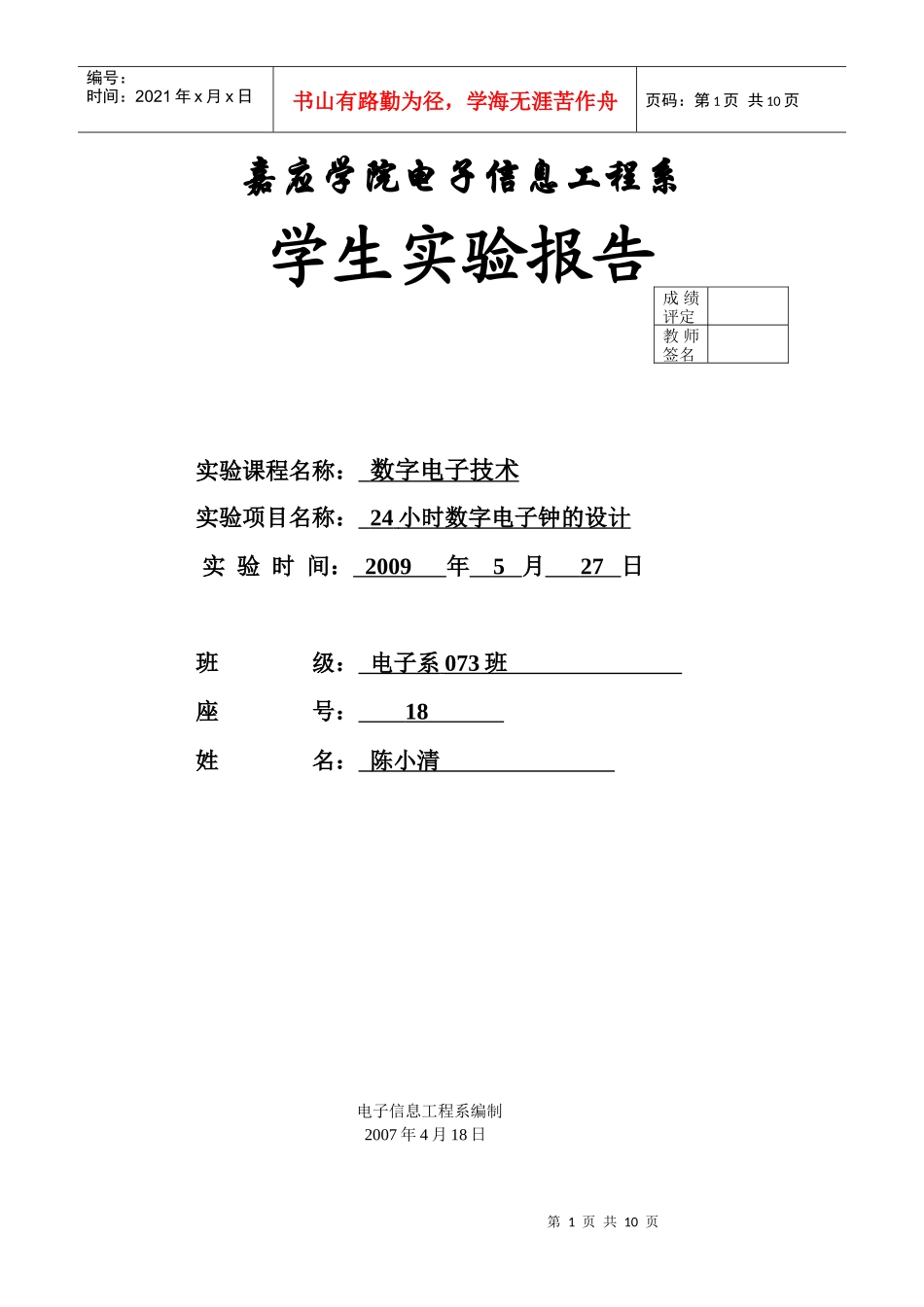

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页嘉应学院电子信息工程系学生实验报告实验课程名称：数字电子技术实验项目名称：24小时数字电子钟的设计实验时间：2009年5月27日班级：电子系073班座号：18姓名：陈小清电子信息工程系编制2007年4月18日成绩评定教师签名第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页学号2071022118：姓名：陈小清2009年5月27日24小时制数字钟【摘要】数字钟是采用数字电路实现对时,分,秒。数字显示的计时装置,广泛用于个人家庭,车站,码头办公室等公共场所,成为人们日常生活中不可少的必需品,由于数字集成电路的发展和石英晶体振荡器的广泛应用,使得数字钟的精度,运运超过老式钟表,钟表的数字化给人们生产生活带来了极大的方便而且大大地扩展了钟表原先的报时功能。因此，研究数字钟及扩大其应用，有着非常现实的意义。数字钟计时的标准信号应该是频率相当稳定的1HZ秒脉冲，所以要设置标准时间源。数字钟计时周期是24小时，因此必须设置24小时计数器，应由模为60的秒计数器和分计数器及模为24的时计数器组成，秒、分、时由七段数码管显示。为使数字钟走时与标准时间一致，校时电路是必不可少第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页的。设计中采用开关控制校时直接用秒脉冲先后对“时”“分”计数器进行校时操作。【关键词】数字钟、10HZ信号源、分频器、译码器、计数器、校时电路。一、实验目的：1、学习使用数字电路中基本数字逻辑电路时钟发生器及计数、译码显示等元电路的综合使用2、学习数字逻辑电路的综合应用设计及调试方法二、实验任务：设计24时制数字电子钟：1、显示格式为“时-分-秒”共6位数码管，2、“时”、“分”位个数值可独立设置，3、器件为基本数字逻辑电路、时序电路、组合逻辑电路及LED数码管，具体型号及逻辑功能不限。10HZ标准方波信号源4、部分器件参考：1.计数器：74160、74162、74191、74192、742902.译码器：7447、7448、45113.其他：7400、7420、4009、7404、数码管、电阻、电容等三、电路总设计：第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页1、电路组成及原理：2、实验器材：（1）集成电路：74192六片、4511六片。（2）门电路：7408两片、。（3）电源电压+12V。（4）数字显示：LED数码管六片。四、单元电路设计：1、方波信号源；2、分频器：数码管数码管数码管译码器译码器译码器时计数器分计数器秒计数器校时电路分频器方波信号源第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页分频器将CT74LS161接成10进制计数器，这样每过一级频率会变为原来的1/10。如图所示，经过3级分频后能得到1HZ的秒信号。3、计数器：（1）分秒计数器：将两片74192接成60进制计数器，分（秒）个位片为10进制，十位片为6进制。（2）时计数器：先将两片74192接成30进制计数器，分（秒）个位片为10进制，十位片为3进制。再用24（既00011000）反馈置0，则符合24进制计数。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页4、译码器与数码管第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页5、校时电路：当开关A、B调至地端、Ｋ调至信号输入端，秒信号加至秒个位计数器，数字钟正常计时。手动分别调节开关Ａ、B时位、分位会依次增加，待校正时间后，开关应该A、B调至地端，五、安装调试：1、安装调试时采用的方法：（1）计数器的安装和调试按图连线，计数器输出可接示波器，观察在CP作用下CP为1Hz的状态的变化情况，验证是否为六十进制计数器。示波器如下图，同理，可以验证二十四进制计数器。第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页（2）校时电路的安装和调试按图电路连线。将电路输出接发光二极管。推动开关，观察在CP作用下...
