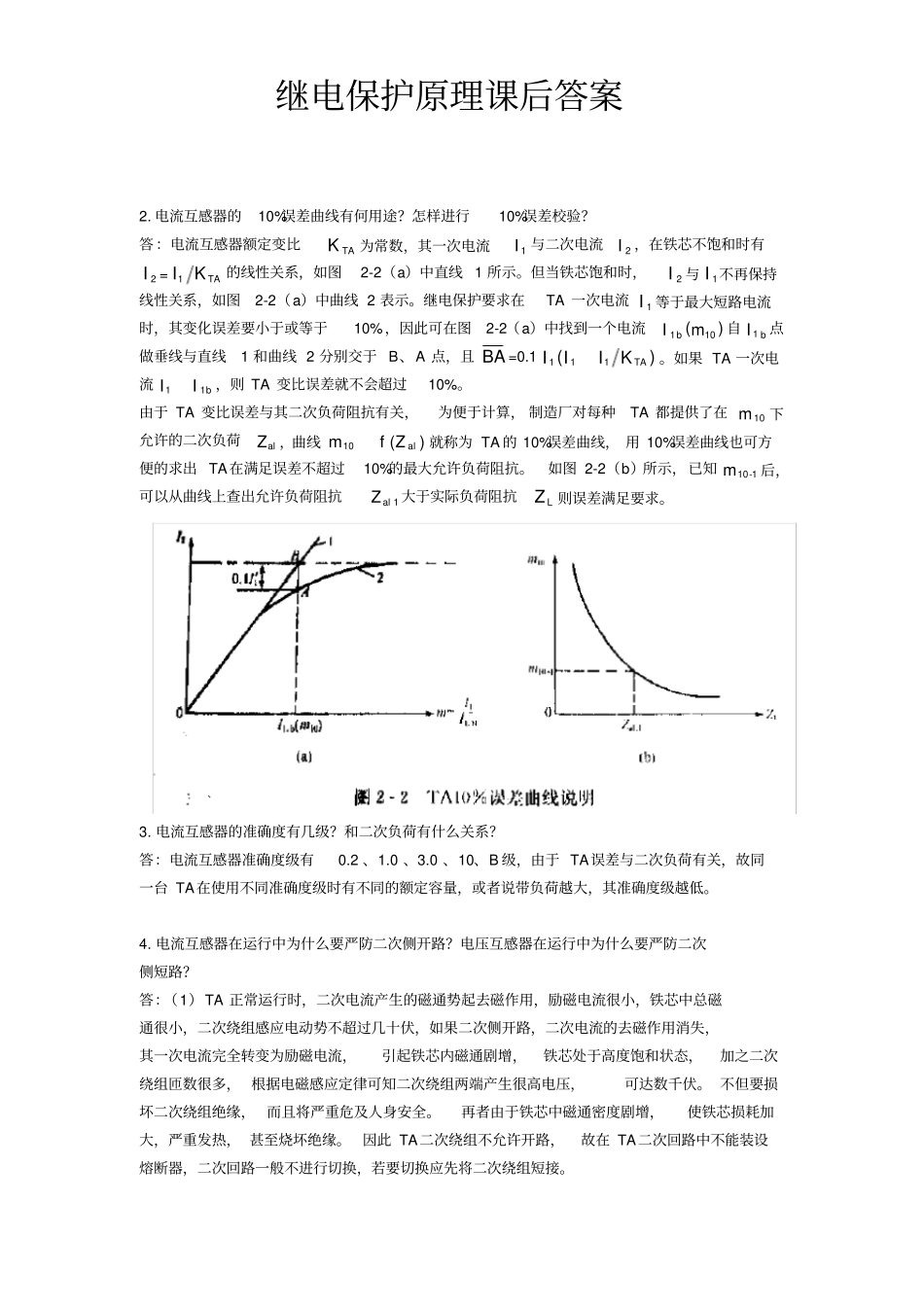

(完整版)刘学军《继电保护原理》课后答案_第2页
2/18

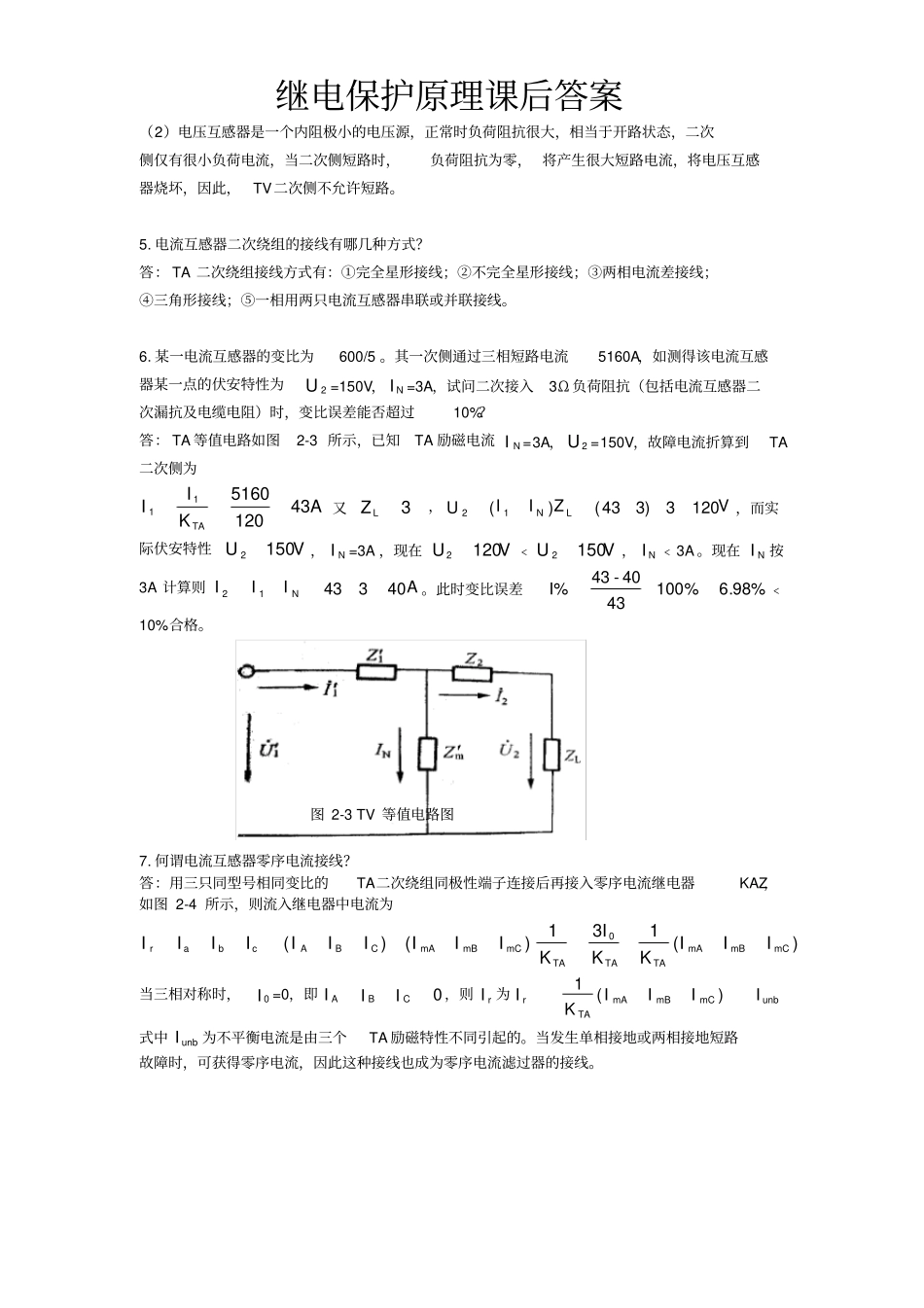

(完整版)刘学军《继电保护原理》课后答案_第3页
3/18
继电保护原理课后答案第一章:在图1-1中,各断路器处均装有继电保护装置P1~P7。试回答下列问题:(1)当k1点短路时,根据选择性要求应由哪个保护动作并跳开哪个断路器?如果6QF因失灵而拒动,保护又将如何动作?(2)当k2点短路时,根据选择性要求应由哪些保护动作并跳开哪几个断路器?如果此时保护3拒动或3QF拒跳,但保护P1动作并跳开1QF,问此种动作是否有选择性?如果拒动的断路器为2QF,对保护P1的动作又应该如何评价?图1-1网络图答:(1)当k1点短路时,根据选择性要求保护P6动作应跳开6QF,如果6QF拒动,由近后备保护P3、P5动作跳开3QF、5QF,或由远后备保护P2、P4的动作跳开2QF、4QF。(2)当k2点短路时,根据选择性要求应由保护P2、P3动作跳开2QF、3QF,如3QF拒动,保护1动作并跳开1QF,则保护P1为无选择性动作,此时应由保护P5或保护P4动作,跳开5QF或4QF。如果是2QF拒动,则保护P1动作跳开1QF具有选择性。第二章:1.1.电流互感器的极性是如何确定的?常用的接线方式有哪几种?答:(1)电流互感器TA采用减极性标示方法,其一次绕组L1-L2和二次绕组K1-K2引出端子极性标注如图2-1(a)所示,其中L1和K1,L2和K2分别为同极性端。如果TA的端子标志不清楚,可用图2-1(b)所示接线测定判定出同极性端,如果用图2-1(b)中实线接法U=1U-2U,则电压表U所接测定判断出同极性端,如虚线接法,则U=1U+2U,电压表U所接两个端子为异极性端。(2)电流互感器TA常用的接线方式有完全星形接线、不完全星形(两相V形)接线、两相电流差接线和一相式接线。继电保护原理课后答案2.电流互感器的10%误差曲线有何用途?怎样进行10%误差校验?答:电流互感器额定变比TAK为常数,其一次电流1I与二次电流2I,在铁芯不饱和时有2I=TAKI1的线性关系,如图2-2(a)中直线1所示。但当铁芯饱和时,2I与1I不再保持线性关系,如图2-2(a)中曲线2表示。继电保护要求在TA一次电流1I等于最大短路电流时,其变化误差要小于或等于10%,因此可在图2-2(a)中找到一个电流)(101mIb自bI1点做垂线与直线1和曲线2分别交于B、A点,且BA=0.1)(111TAKIII。如果TA一次电流bII11,则TA变比误差就不会超过10%。由于TA变比误差与其二次负荷阻抗有关,为便于计算,制造厂对每种TA都提供了在10m下允许的二次负荷alZ,曲线)(m10alZf就称为TA的10%误差曲线,用10%误差曲线也可方便的求出TA在满足误差不超过10%的最大允许负荷阻抗。如图2-2(b)所示,已知1-10m后,可以从曲线上查出允许负荷阻抗1alZ大于实际负荷阻抗LZ则误差满足要求。3.电流互感器的准确度有几级?和二次负荷有什么关系?答:电流互感器准确度级有0.2、1.0、3.0、10、B级,由于TA误差与二次负荷有关,故同一台TA在使用不同准确度级时有不同的额定容量,或者说带负荷越大,其准确度级越低。4.电流互感器在运行中为什么要严防二次侧开路?电压互感器在运行中为什么要严防二次侧短路?答:(1)TA正常运行时,二次电流产生的磁通势起去磁作用,励磁电流很小,铁芯中总磁通很小,二次绕组感应电动势不超过几十伏,如果二次侧开路,二次电流的去磁作用消失,其一次电流完全转变为励磁电流,引起铁芯内磁通剧增,铁芯处于高度饱和状态,加之二次绕组匝数很多,根据电磁感应定律可知二次绕组两端产生很高电压,可达数千伏。不但要损坏二次绕组绝缘,而且将严重危及人身安全。再者由于铁芯中磁通密度剧增,使铁芯损耗加大,严重发热,甚至烧坏绝缘。因此TA二次绕组不允许开路,故在TA二次回路中不能装设熔断器,二次回路一般不进行切换,若要切换应先将二次绕组短接。继电保护原理课后答案(2)电压互感器是一个内阻极小的电压源,正常时负荷阻抗很大,相当于开路状态,二次侧仅有很小负荷电流,当二次侧短路时,负荷阻抗为零,将产生很大短路电流,将电压互感器烧坏,因此,TV二次侧不允许短路。5.电流互感器二次绕组的接线有哪几种方式?答:TA二次绕组接线方式有:①完全星形接线;②不完全星形接线;③两相电流差接线;④三角形接线;⑤一相用两只电流互感器串联或并联接线。6.某一电流互感器的变比为600/5。其一次侧通过三相短路电流5160A,如测得该电流互感...
