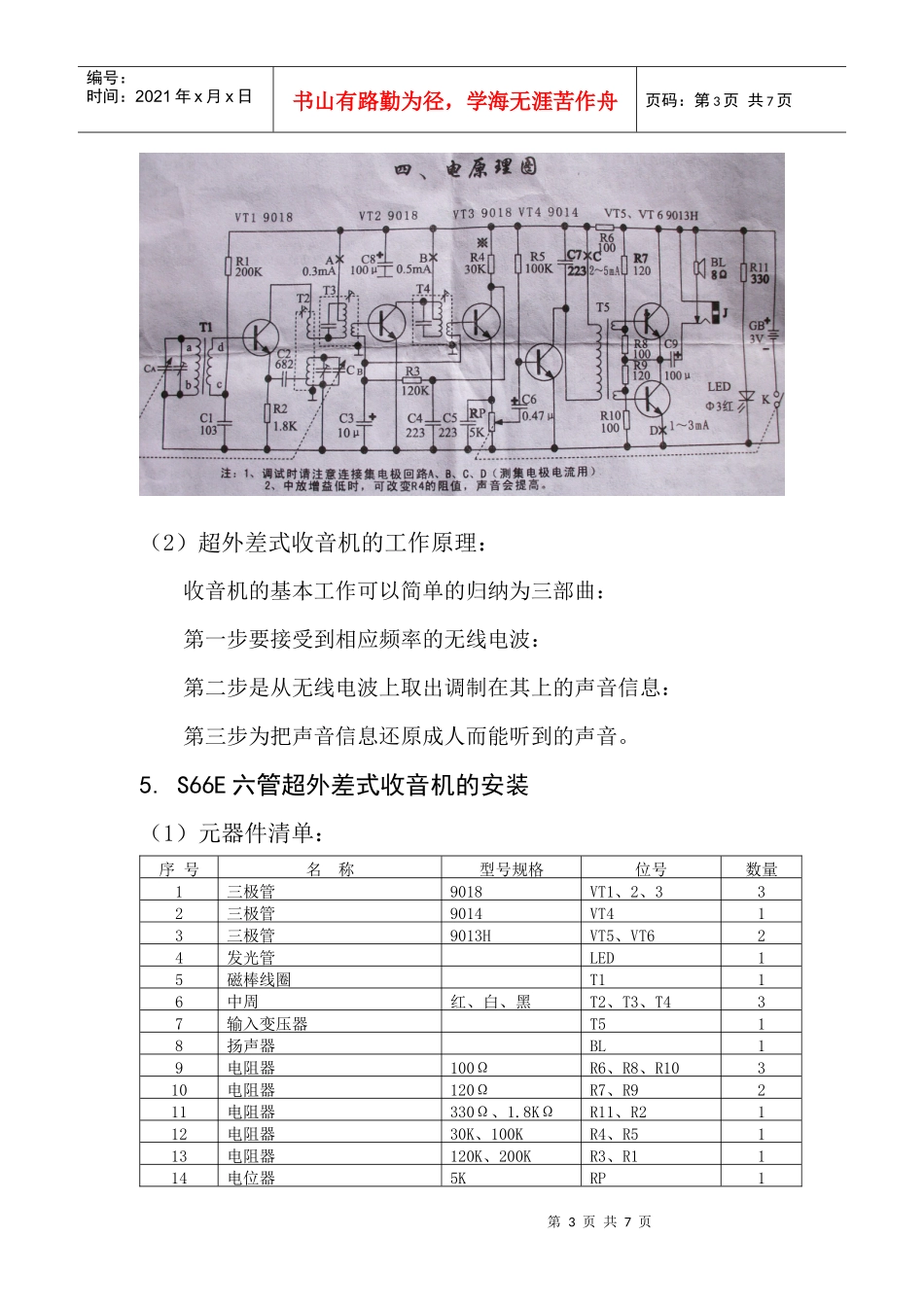

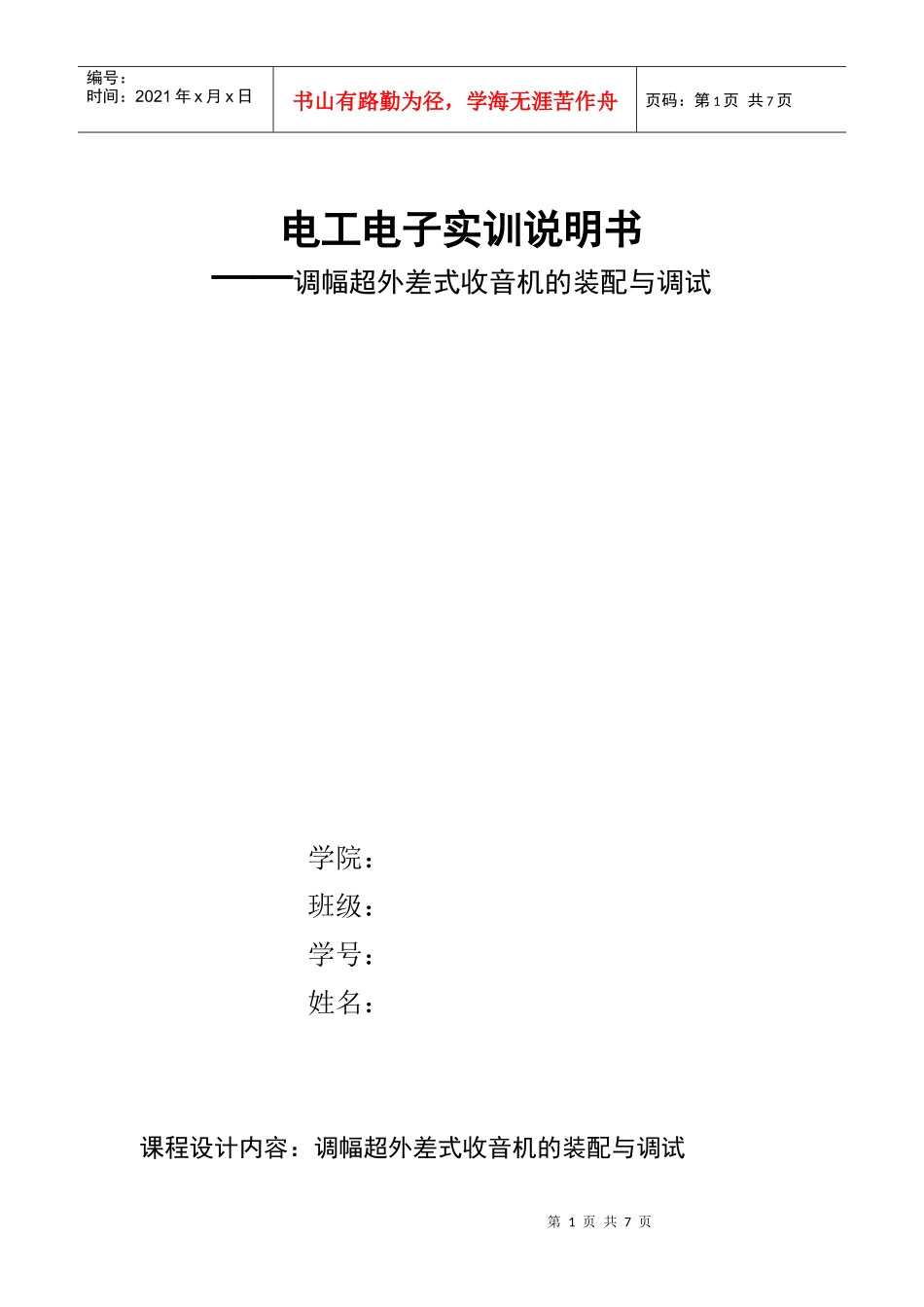

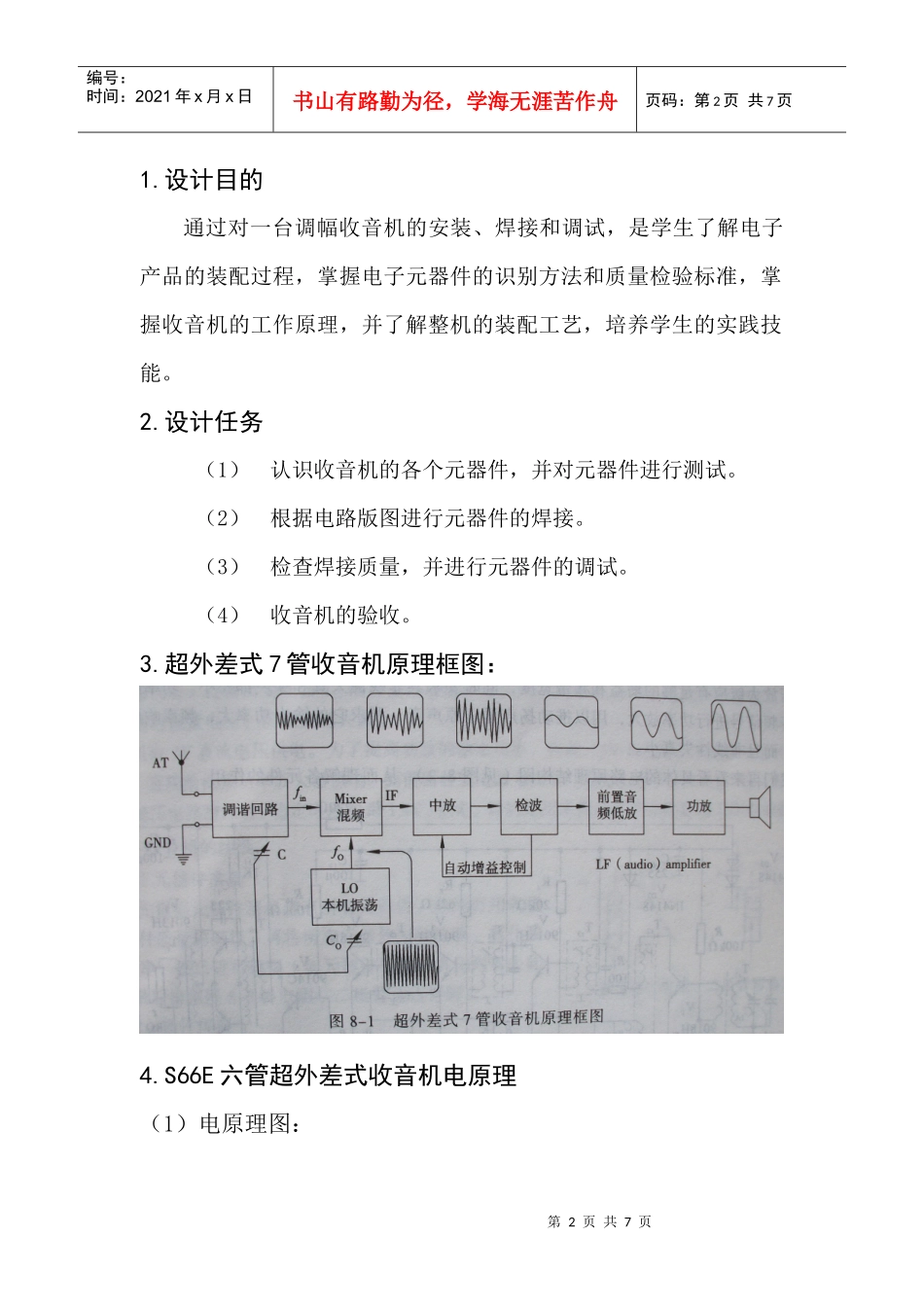

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页电工电子实训说明书——调幅超外差式收音机的装配与调试学院：班级：学号：姓名：课程设计内容：调幅超外差式收音机的装配与调试第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页1.设计目的通过对一台调幅收音机的安装、焊接和调试，是学生了解电子产品的装配过程，掌握电子元器件的识别方法和质量检验标准，掌握收音机的工作原理，并了解整机的装配工艺，培养学生的实践技能。2.设计任务（1）认识收音机的各个元器件，并对元器件进行测试。（2）根据电路版图进行元器件的焊接。（3）检查焊接质量，并进行元器件的调试。（4）收音机的验收。3.超外差式7管收音机原理框图：4.S66E六管超外差式收音机电原理（1）电原理图：第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（2）超外差式收音机的工作原理：收音机的基本工作可以简单的归纳为三部曲：第一步要接受到相应频率的无线电波：第二步是从无线电波上取出调制在其上的声音信息：第三步为把声音信息还原成人而能听到的声音。5.S66E六管超外差式收音机的安装（1）元器件清单：序号名称型号规格位号数量1三极管9018VT1、2、332三极管9014VT413三极管9013HVT5、VT624发光管LED15磁棒线圈T116中周红、白、黑T2、T3、T437输入变压器T518扬声器BL19电阻器100ΩR6、R8、R10310电阻器120ΩR7、R9211电阻器330Ω、1.8KΩR11、R2112电阻器30K、100KR4、R5113电阻器120K、200KR3、R1114电位器5KRP1第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页15电解电容0.47µFC6116电解电容10µFC3117电解电容100µFC8、C9218瓷片电容682、103C2、C1219电瓷片电容223C4、C5、C7320双联电容CA121收音机前盖122收音机后盖123刻度板、音窗224双联拔盘125电位器拔盘126磁棒支架127印刷电路板128电原理图及装配说明129电池正负极片3130连接导线431耳机插座J132双联及拔盘螺丝333电位器拔盘螺丝134自攻螺丝1（2）元器件安装图：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页（3）安装工艺要求：在动手焊接前请用万用表将各个元件测试一下，做到心中有数，安装时请先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。a.电阻的安装：请将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。b.瓷片电容和三极管的剪脚的长度要适中，不要剪得太短，第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页也不要留的太长，它们不要超过中周的高度。电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。c.磁棒线圈的四根引线头可以直接用电烙铁配合松香锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板的铜箔面。d.由于调谐用的双连拔盘安装时离电路板很近，所以在他的圆周内的高出部分的元件脚在焊接前先用斜口钳剪去，以免安装或调谐时有障碍，影响拔盘调谐的元件有T2和T4的引脚及接地焊片，双连的三个引出脚、电位器的开关脚和一个引脚。e.耳机插座的安装：焊接时速度要快，以免烫坏插座的塑料部分而导致接触不良。f.发光管的安装：请先将发光管装在电路板上再将电路板装在机壳上，将发光管对准机壳上的发光管的孔后再来焊接发光管。g.喇叭安放挪位后在用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。6．S66E六管超外差式收音机的调试测量电流，电位器开关关掉，装上电池，用万用电表的50mA档表笔跨接在电位器开关的两端，若电流指示小于10mA，则说明可以通电，将电位器开关打开，用万用表分别依次测量D、C、B、A四个电流缺口，若被测量的数字在规定的参数左右即可用烙铁将这四个缺口依次连通，再把音量开到最大，调双连拔盘即可收到电台。在第7页共7页第6页共7页编号：时间：2021年x月x...
