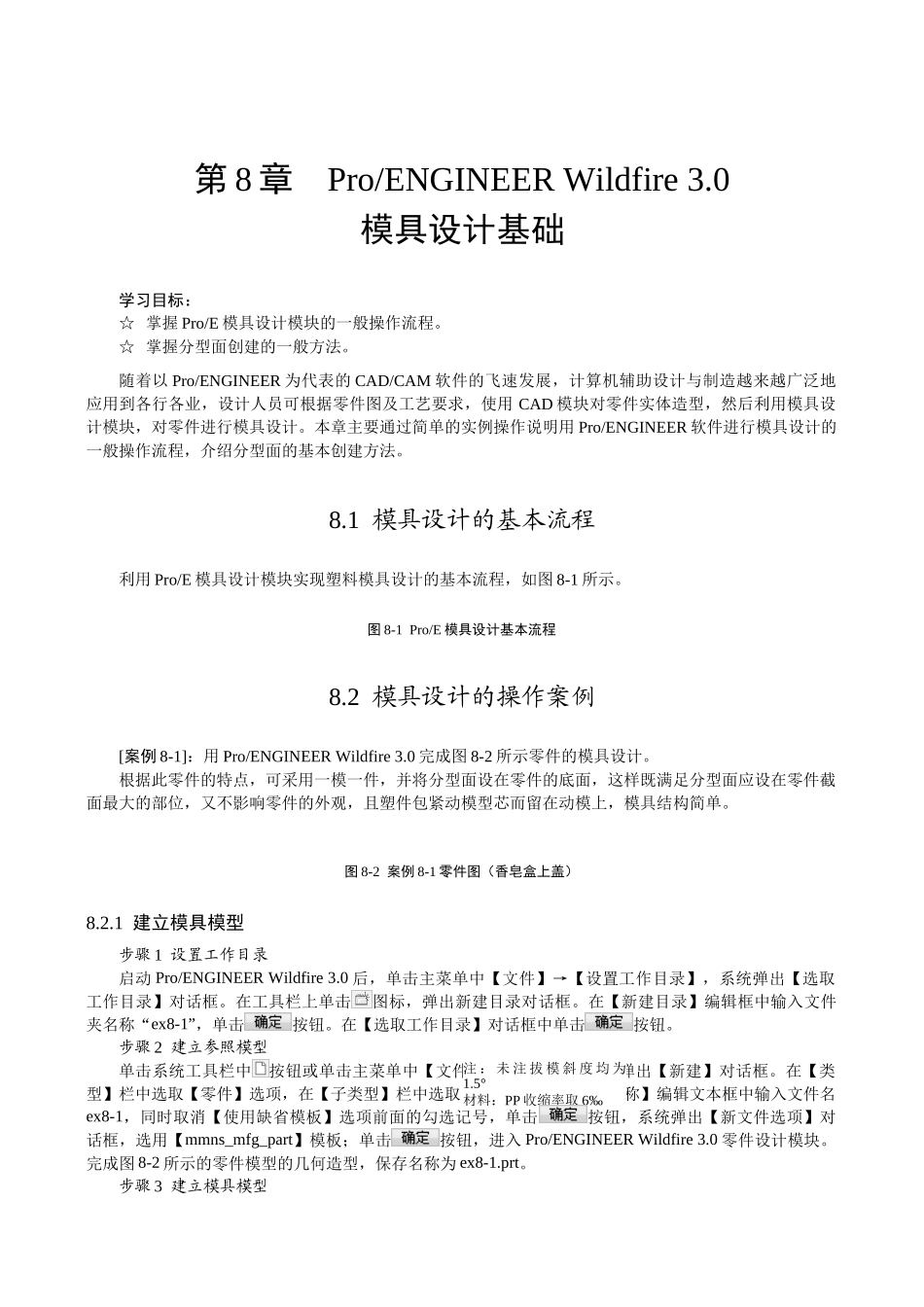

第8章Pro/ENGINEERWildfire3
0模具设计基础学习目标:☆掌握Pro/E模具设计模块的一般操作流程
☆掌握分型面创建的一般方法
随着以Pro/ENGINEER为代表的CAD/CAM软件的飞速发展,计算机辅助设计与制造越来越广泛地应用到各行各业,设计人员可根据零件图及工艺要求,使用CAD模块对零件实体造型,然后利用模具设计模块,对零件进行模具设计
本章主要通过简单的实例操作说明用Pro/ENGINEER软件进行模具设计的一般操作流程,介绍分型面的基本创建方法
1模具设计的基本流程利用Pro/E模具设计模块实现塑料模具设计的基本流程,如图8-1所示
图8-1Pro/E模具设计基本流程8
2模具设计的操作案例[案例8-1]:用Pro/ENGINEERWildfire3
0完成图8-2所示零件的模具设计
根据此零件的特点,可采用一模一件,并将分型面设在零件的底面,这样既满足分型面应设在零件截面最大的部位,又不影响零件的外观,且塑件包紧动模型芯而留在动模上,模具结构简单
图8-2案例8-1零件图(香皂盒上盖)8
1建立模具模型步骤1设置工作目录启动Pro/ENGINEERWildfire3
0后,单击主菜单中【文件】→【设置工作目录】,系统弹出【选取工作目录】对话框
在工具栏上单击图标,弹出新建目录对话框
在【新建目录】编辑框中输入文件夹名称“ex8-1”,单击按钮
在【选取工作目录】对话框中单击按钮

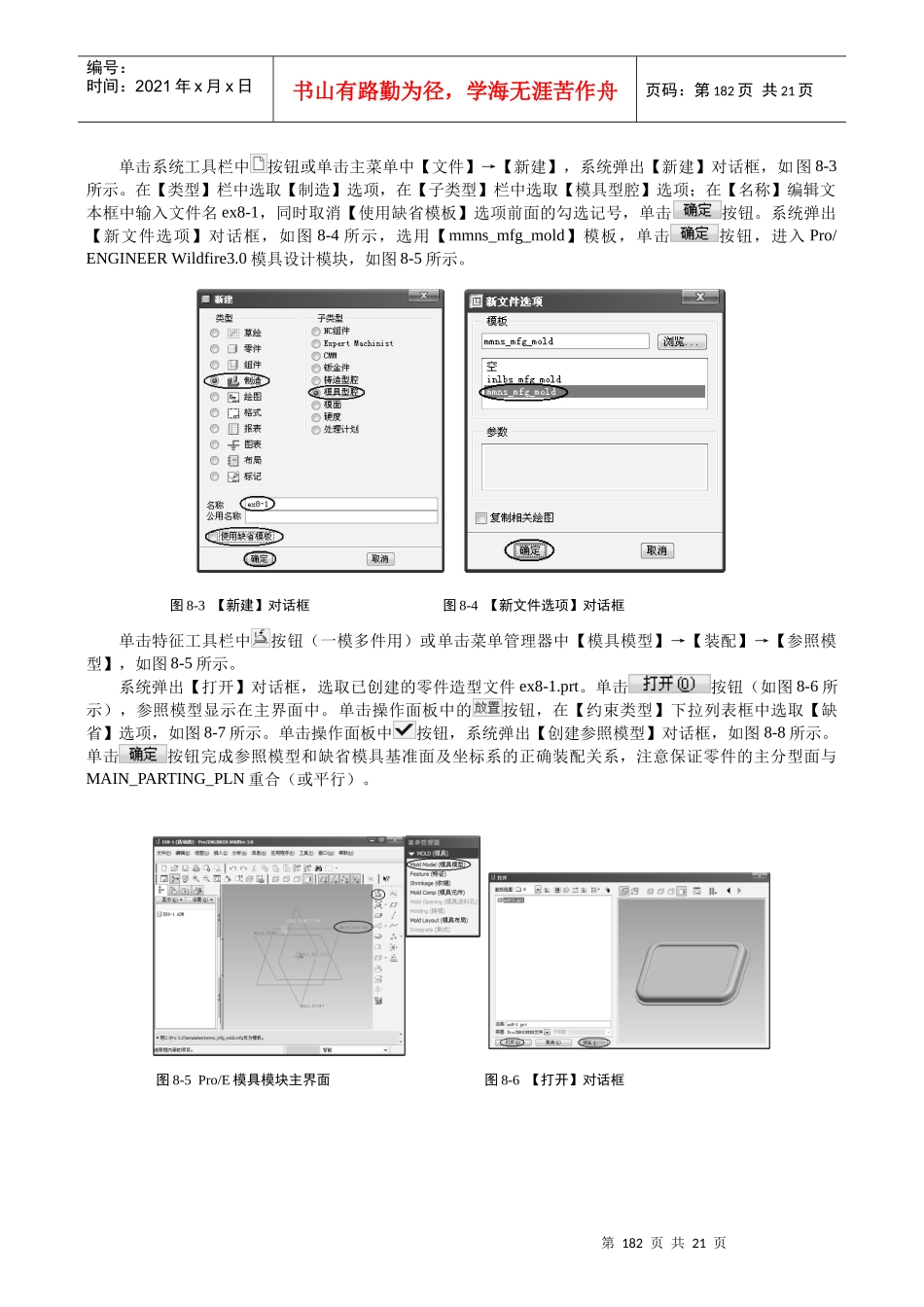

步骤2建立参照模型单击系统工具栏中按钮或单击主菜单中【文件】→【新建】,系统弹出【新建】对话框
在【类型】栏中选取【零件】选项,在【子类型】栏中选取【实体】选项,在【名称】编辑文本框中输入文件名ex8-1,同时取消【使用缺省模板】选项前面的勾选记号,单击按钮,系统弹出【新文件选项】对话框,选用【mmns_mfg_part】模板;单击按钮,进入Pro/ENGIN
