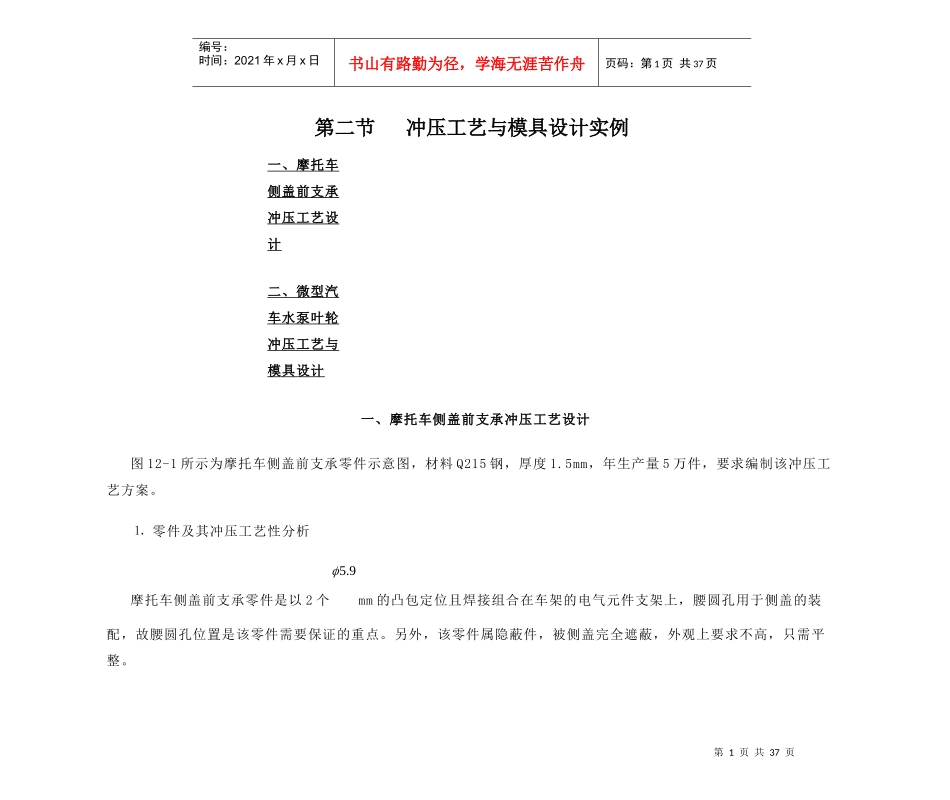

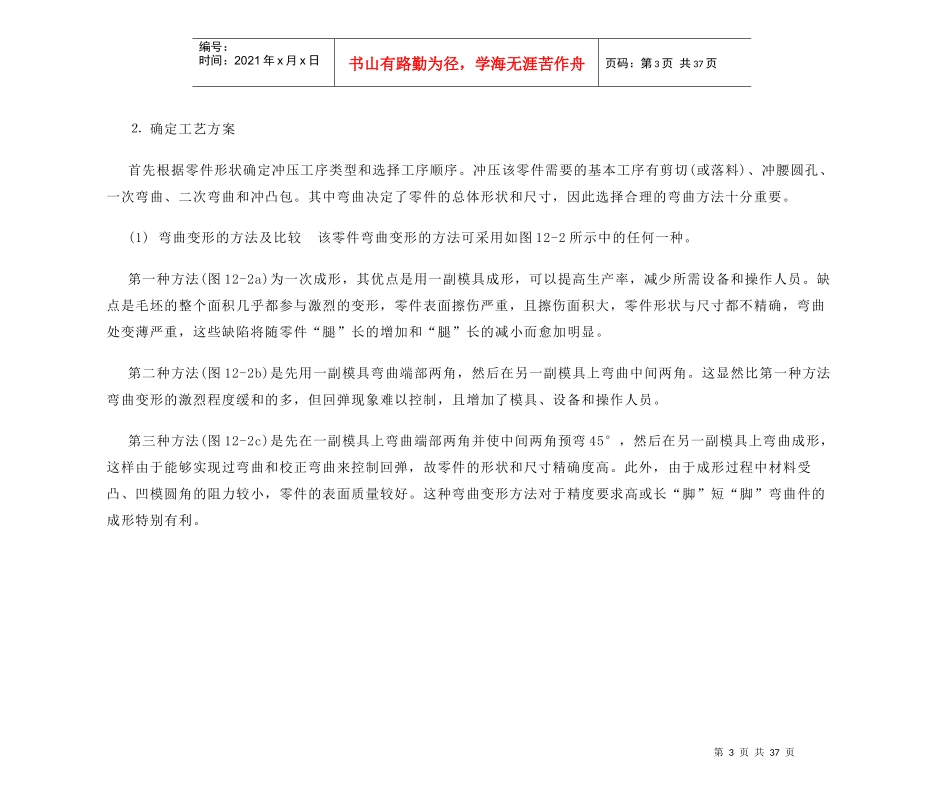

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第二节冲压工艺与模具设计实例一、摩托车侧盖前支承冲压工艺设计二、微型汽车水泵叶轮冲压工艺与模具设计一、摩托车侧盖前支承冲压工艺设计图12-1所示为摩托车侧盖前支承零件示意图，材料Q215钢，厚度1.5mm，年生产量5万件，要求编制该冲压工艺方案。⒈零件及其冲压工艺性分析摩托车侧盖前支承零件是以2个mm的凸包定位且焊接组合在车架的电气元件支架上，腰圆孔用于侧盖的装配，故腰圆孔位置是该零件需要保证的重点。另外，该零件属隐蔽件，被侧盖完全遮蔽，外观上要求不高，只需平整。9.5第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页图12-1侧盖前支承零件示意图该零件端部四角为尖角，若采用落料工艺，则工艺性较差，根据该零件的装配使用情况，为了改善落料的工艺性，故将四角修改为圆角，取圆角半径为2mm。此外零件的“腿”较长，若能有效地利用过弯曲和校正弯曲来控制回弹，则可以得到形状和尺寸比较准确的零件。腰圆孔边至弯曲半径R中心的距离为2.5mm。大于材料厚度（1.5mm），从而腰圆孔位于变形区之外，弯曲时不会引起孔变形，故该孔可在弯曲前冲出。第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页⒉确定工艺方案首先根据零件形状确定冲压工序类型和选择工序顺序。冲压该零件需要的基本工序有剪切(或落料)、冲腰圆孔、一次弯曲、二次弯曲和冲凸包。其中弯曲决定了零件的总体形状和尺寸，因此选择合理的弯曲方法十分重要。(1)弯曲变形的方法及比较该零件弯曲变形的方法可采用如图12-2所示中的任何一种。第一种方法(图12-2a)为一次成形，其优点是用一副模具成形，可以提高生产率，减少所需设备和操作人员。缺点是毛坯的整个面积几乎都参与激烈的变形，零件表面擦伤严重，且擦伤面积大，零件形状与尺寸都不精确，弯曲处变薄严重，这些缺陷将随零件“腿”长的增加和“腿”长的减小而愈加明显。第二种方法(图12-2b)是先用一副模具弯曲端部两角，然后在另一副模具上弯曲中间两角。这显然比第一种方法弯曲变形的激烈程度缓和的多，但回弹现象难以控制，且增加了模具、设备和操作人员。第三种方法(图12-2c)是先在一副模具上弯曲端部两角并使中间两角预弯45°，然后在另一副模具上弯曲成形，这样由于能够实现过弯曲和校正弯曲来控制回弹，故零件的形状和尺寸精确度高。此外，由于成形过程中材料受凸、凹模圆角的阻力较小，零件的表面质量较好。这种弯曲变形方法对于精度要求高或长“脚”短“脚”弯曲件的成形特别有利。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页图12-2弯曲成形a)一副模具成形b)、c)两副模具成形(2)工序组合方案及比较根据冲压该零件需要的基本工序和弯曲成形的不同方法，可以作出下列各种组合方案。方案一：落料与冲腰圆孔复合、弯曲四角、冲凸包。其优点是工序比较集中，占用设备和人员少，但回弹难以控制，尺寸和形状不精确，表面擦伤严重。方案二：落料与冲腰圆孔复合、弯曲端部两角、弯曲中间两角、冲凸包。其优点是模具结构简单，投产快，但回弹难以控制，尺寸和形状不精确，而且工序分散，占用设备和人员多。方案三：落料与冲腰圆孔复合、弯曲端部两角并使中间两角预弯45°、弯曲中间两角、冲凸包。其优点是工件回弹容易控制，尺寸和形状精确，表面质量好，对于这种长“腿”短“脚”弯曲件的成形特别有利，缺点是工序分散，占用设备和人员多。方案四：冲腰圆孔、切断及弯曲四角连续冲压、冲凸包。其优点是工序比较集中，占用设备和人员少，但回弹难第5页共37页第4页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共37页以控制，尺寸和形状不精确，表面擦伤严重。方案五：冲腰圆孔、切断及弯曲端部冲腰圆孔、切断连续冲压、弯曲中间两角、冲凸包。这种方案实质上与方案二差不多，只是采用了结构复杂的连续模，故工件回弹难以控制，尺寸和形状不精确。方案六：将方案三全部工序...
