LPC32x0技术文档（中文）doc-北京胜创特电子科技VIP免费

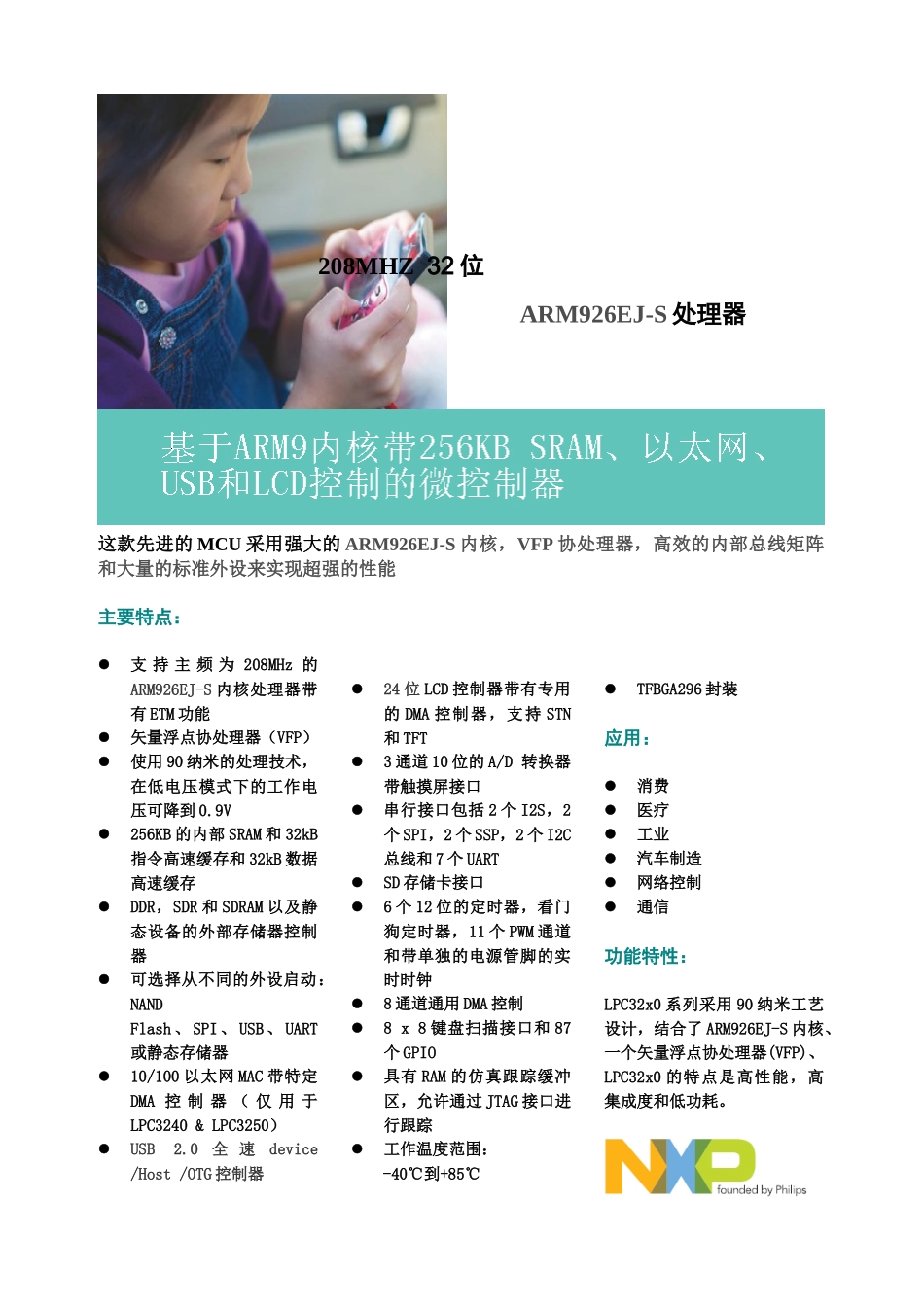

208MHZ32位ARM926EJ-S处理器这款先进的MCU采用强大的ARM926EJ-S内核，VFP协处理器，高效的内部总线矩阵和大量的标准外设来实现超强的性能主要特点：支持主频为208MHz的ARM926EJ-S内核处理器带有ETM功能矢量浮点协处理器（VFP）使用90纳米的处理技术，在低电压模式下的工作电压可降到0.9V256KB的内部SRAM和32kB指令高速缓存和32kB数据高速缓存DDR，SDR和SDRAM以及静态设备的外部存储器控制器可选择从不同的外设启动：NANDFlash、SPI、USB、UART或静态存储器10/100以太网MAC带特定DMA控制器（仅用于LPC3240&LPC3250）USB2.0全速device/Host/OTG控制器24位LCD控制器带有专用的DMA控制器，支持STN和TFT3通道10位的A/D转换器带触摸屏接口串行接口包括2个I2S，2个SPI，2个SSP，2个I2C总线和7个UARTSD存储卡接口6个12位的定时器，看门狗定时器，11个PWM通道和带单独的电源管脚的实时时钟8通道通用DMA控制8x8键盘扫描接口和87个GPIO具有RAM的仿真跟踪缓冲区，允许通过JTAG接口进行跟踪工作温度范围：-40℃到+85℃TFBGA296封装应用：消费医疗工业汽车制造网络控制通信功能特性：LPC32x0系列采用90纳米工艺设计，结合了ARM926EJ-S内核、一个矢量浮点协处理器(VFP)、LPC32x0的特点是高性能，高集成度和低功耗。VFP协处理器在标量模式和最佳化向量模式下提高了标准运算的速度。先进的加工技术完善了MCU的内部电源和软件控制特性，提供了卓越的电源管理系统。LPC32x0包含了256kB的片内SRAM和外部存储器控制器，支持SDR，DDRSDRAM，SRAM，FLASH和静态设备。外部存储器控制器可以从NANDFLASH，SPI存储器，UART或者SRAM启动。LPC3230和LPC3250带有一个灵活的LCD控制器支持STN和TFT，带有专用的DMA控制器。可编程的显示分辨率高达1024×768。多个串行通信接口增加了设计的灵活性，提供了大量的缓存容量，提高了处理能力。LPC3240和LPC3250MCU带有10/100的以太网MAC带有特定DMA控制器。LPC32x0带有USB接口支持设备HOST或OTG功能。带有4个16C550UARTs（其中一个支持IrDA）,3个高速UARTs（高达921600bps），2个快速I2C总线（400Mbps）接口支持从机和多主机模式，2个SPI/SSP端口和8x8键盘扫描接口。带有2个I2S接口，每个接口都带有独立的输入输出通道。LPC32x0采用10位、400kHz的A/D转换器，带3个管脚的输入多路复用。5个32位的定时器带有捕获/比较通道。1个32位的带有实时时钟的定时器。11个PWM通道和1个看门狗定时器。单独的时钟和电源域也带有实时时钟。LPC32x0带有1个专用的32kHz的振荡器，1个SD接口和1个可支持73个中断源的集成中断控制器。8路通用DMA控制器（GPDMA），可与SD卡端口、高速UART、I2S端口和SPI接口一同使用，来实现存储器到存储器之间的传输。1个7层32位的104MHz的AHB矩阵，每个AHB主设备（数据缓存，指令缓存，2个DMA，以太网MAC，USB控制器和LCD控制器）。除了2个主设备同时访问相同的从设备的情况下，可以消除仲裁迟滞。片内PLL允许CPU在最高的CPU速率下操作，而无需使用高频晶体。另一个PLL允许在32kHz的RTC时钟下操作，而不需要使用外部晶体。内核电压支持1.2V，I/O引脚支持1.8，2.8，3.0V。工作温度范围是-40到+85℃.在超低功耗模式下核操作电压可下降到0.9V。LPC32x0MCU的JTAG接口带有2K×24B的仿真缓冲区，支持实时仿真。LPC32x0选型指南
