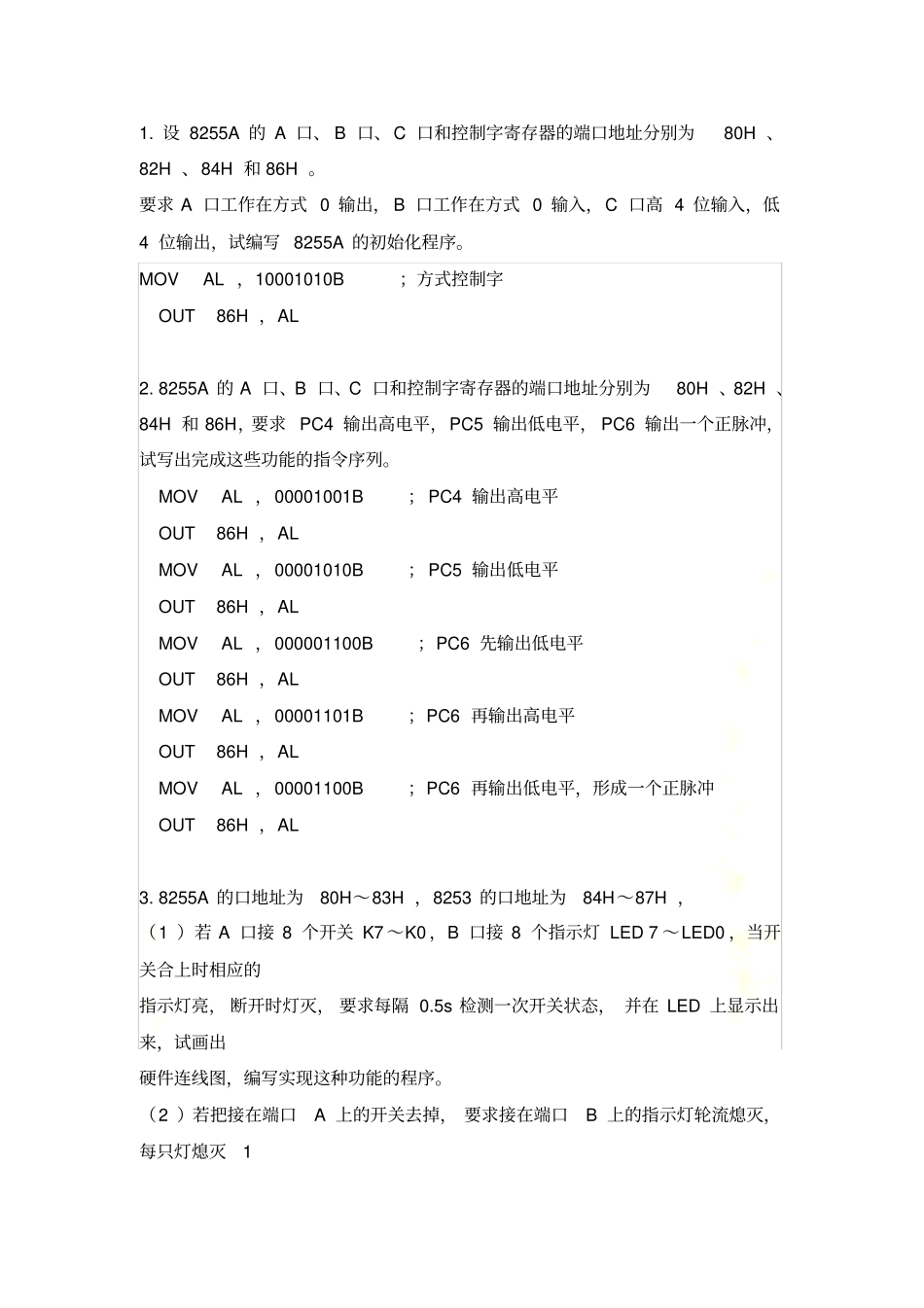

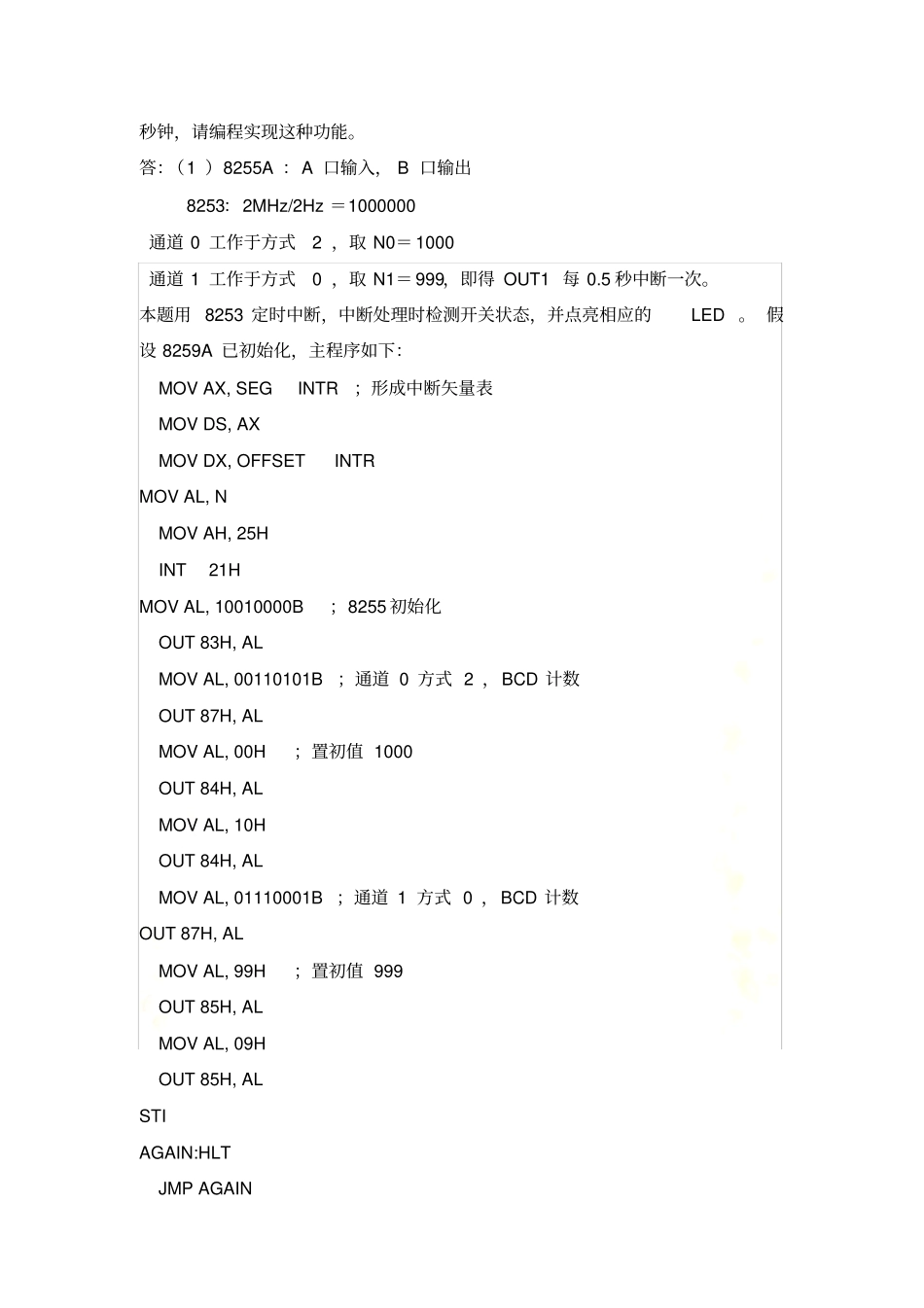

微机原理习题-11.设8255A的A口、B口、C口和控制字寄存器的端口地址分别为80H、82H、84H和86H。要求A口工作在方式0输出，B口工作在方式0输入，C口高4位输入，低4位输出，试编写8255A的初始化程序。MOVAL，10001010B；方式控制字OUT86H，AL2.8255A的A口、B口、C口和控制字寄存器的端口地址分别为80H、82H、84H和86H，要求PC4输出高电平，PC5输出低电平，PC6输出一个正脉冲，试写出完成这些功能的指令序列。MOVAL，00001001B；PC4输出高电平OUT86H，ALMOVAL，00001010B；PC5输出低电平OUT86H，ALMOVAL，000001100B；PC6先输出低电平OUT86H，ALMOVAL，00001101B；PC6再输出高电平OUT86H，ALMOVAL，00001100B；PC6再输出低电平，形成一个正脉冲OUT86H，AL3.8255A的口地址为80H～83H，8253的口地址为84H～87H，（1）若A口接8个开关K7～K0，B口接8个指示灯LED7～LED0，当开关合上时相应的指示灯亮，断开时灯灭，要求每隔0.5s检测一次开关状态，并在LED上显示出来，试画出硬件连线图，编写实现这种功能的程序。（2）若把接在端口A上的开关去掉，要求接在端口B上的指示灯轮流熄灭，每只灯熄灭1秒钟，请编程实现这种功能。答：（1）8255A：A口输入，B口输出8253：2MHz/2Hz＝1000000通道0工作于方式2，取N0＝1000通道1工作于方式0，取N1＝999，即得OUT1每0.5秒中断一次。本题用8253定时中断，中断处理时检测开关状态，并点亮相应的LED。假设8259A已初始化，主程序如下：MOVAX,SEGINTR；形成中断矢量表MOVDS,AXMOVDX,OFFSETINTRMOVAL,NMOVAH,25HINT21HMOVAL,10010000B；8255初始化OUT83H,ALMOVAL,00110101B；通道0方式2，BCD计数OUT87H,ALMOVAL,00H；置初值1000OUT84H,ALMOVAL,10HOUT84H,ALMOVAL,01110001B；通道1方式0，BCD计数OUT87H,ALMOVAL,99H；置初值999OUT85H,ALMOVAL,09HOUT85H,ALSTIAGAIN:HLTJMPAGAIN中断服务程序：INTR:PUSHAXSTIINAL,80H；检测开关，合上为0NOTAL；取反OUT81H,AL；点亮相应LED（合上）MOVAL,01110001B；通道1方式0，BCD计数OUT87H,ALMOVAL,99H；置初值999OUT85H,ALMOVAL,09HOUT85H,ALCLIMOVAL,20H；普通EOI命令OUT20H,ALPOPAXIRET2）8255A：B口输出8253：通道0工作于方式2，取N0＝2000通道1工作于方式3，取N1＝1000，即得OUT1频率为1Hz（周期为1秒）的方波，接到8259A的IRi，边沿触发中断请求。主程序如下：MOVAX,SEGINTR；形成中断矢量表MOVDS,AXMOVDX,OFFSETINTRMOVAL,NMOVAH,25HINT21HMOVAL,10000000B；8255初始化OUT83H,ALMOVAL,00110101B；通道0方式2，BCD计数OUT87H,ALMOVAL,00H；置初值2000OUT84H,ALMOVAL,20HOUT84H,ALMOVAL,01110111B；通道1方式3，BCD计数OUT87H,ALMOVAL,00H；置初值1000OUT85H,ALMOVAL,10HOUT85H,ALMOVAL,0FEH；熄灭LED0OUT81H,ALSTIGOON:HLTJMP中断服务程序如下：INTR:PUSHAXSTIROLAL,1；AL左循环移位1位OUT81H,AL；点亮下一位LEDCLIMOVAL,20HOUT20H,AL；普通EOI结束命令POPAXIRET硬件连接图如下：4.设8255A的口地址为300H～303H，A口接4个开关K3～K0，B口接一个七段LED显示器，用来显示4个开关所拨通的16进制数字0～F，开关都合上时，显示0，都断开时显示F，每隔2秒钟检测一次，试画出硬件连线图，并编写实现这种功能的程序。与上题思路相同8255A：A口方式0输入，B口方式0输出，端口地址300H～303H8253：用于2秒定时，端口地址为304H～307H2MHz/0.5Hz＝4000000通道0工作于方式2，取N0＝4000通道1工作于方式0，取N1＝999，即得OUT1每2秒中断一次。本题用8253定时中断，中断处理时检测开关状态，并点亮相应的LED。假设8259A已初始化，主程序如下：TABLEDB3FH,06H,5BH,4FH,66H,6DH,7DH,07H;七段码表格DB7FH,6FH,77H,7CH,39H,5EH,79H,71HMOVAX,SEGINTR；形成中断矢量表MOVDS,AXMOVDX,OFFSETINTRMOVAL,NMOVAH,25HINT21HMOVAL,10010000B；8255初始化MOVDX，303HOUTDX,ALMOVAL,00110101B；8253初始化，通道0方式2，BCD计数MOVDX，307HOUTDX，ALMOVAL,00H；置初值4000HMOVDX，304HOUTDX,ALMOVAL,40HOUTDX,ALMOVAL,01110001B；通道1方式0，BCD计数MOVDX，307HOUTDX,ALMOVAL,99H；置初值999MOVDX，305HOUTDX,ALMOVAL,09HOUTDX,ALSTIAGAIN:HLTJMPA...
