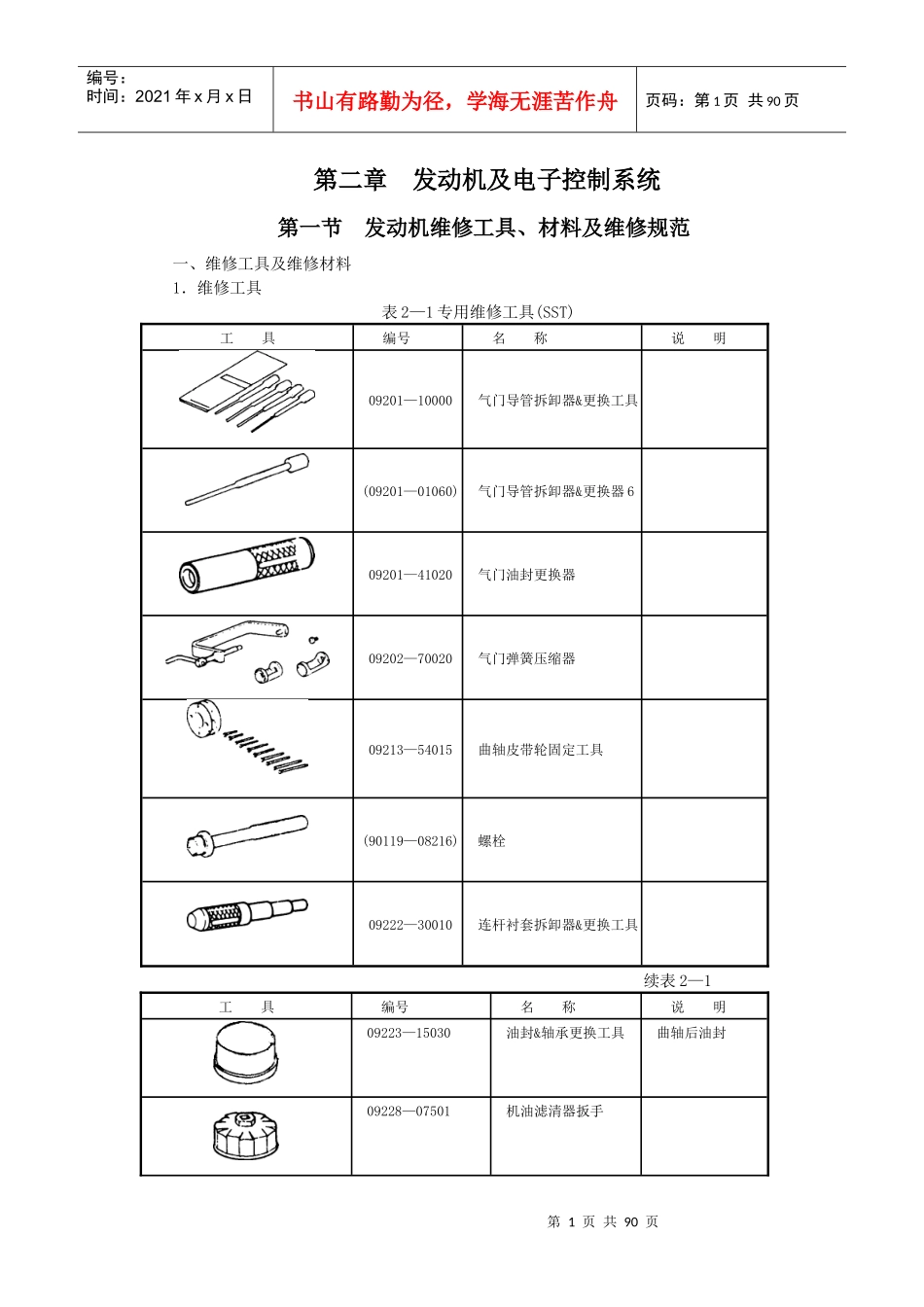

第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共90页第二章发动机及电子控制系统第一节发动机维修工具、材料及维修规范一、维修工具及维修材料1．维修工具表2—1专用维修工具(SST)工具编号名称说明09201—10000气门导管拆卸器&更换工具(09201—01060)气门导管拆卸器&更换器609201—41020气门油封更换器09202—70020气门弹簧压缩器09213—54015曲轴皮带轮固定工具(90119—08216)螺栓09222—30010连杆衬套拆卸器&更换工具续表2—1工具编号名称说明09223—15030油封&轴承更换工具曲轴后油封09228—07501机油滤清器扳手第2页共90页第1页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页09248—55040气门间隙调整工具(09248—05410)气门挺杆钳(09248—05420)气门挺杆止动器09330—00021配对法兰固定工具曲轴皮带轮09816—30010油压开关套筒油压开关09843—18020诊断检查线09950—50010拆卸器C组件(09951—05010)吊钩150曲轴皮带轮曲轴正时皮带轮(09952—05010)滑臂曲轴皮带轮曲轴正时皮带轮续表2-1工具编号名称说明(09953—05020)中央螺栓150曲轴皮带轮曲轴正时皮带轮(09954—05010)1号爪形器曲轴正时皮带轮(09954—05030)3号爪形器曲轴皮带轮第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页09950—70010手柄工具(09951—07150)手柄150曲轴后油封气门导管09960—10010可变式销子扳手(09962—01000)可变式销子扳手臂凸轮轴正时皮带轮凸轮轴副齿轮(09963—01000)销10凸轮轴正时皮带轮(09963—00600)销6凸轮轴副齿轮09040—00010六角扳手组件09090—04010发动机起吊装置悬挂发动机续表2—1工具编号名称说明09200—00010发动机调整工具09258—00030软管插塞组件用于堵住真空软管，燃油软管等09904—00010扩张器组件2．维修设备表2—2维修设备第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页设备说明设备说明卡钳式测量表活塞环压紧器OO／HC检测仪活塞环扩张器压力表塑料间隙规连杆调整器精密直尺量缸表软刷千分表弹簧测量器气门弹簧染色渗透钢角尺气门弹簧正时灯点火正时温度计加热器力矩扳手磁力针气门座刀具千分尺游标卡尺3．维修材料表2—3维修材料(SSM)编号名称说明08826——00080黑色密封填料或等价物(FIPG)凸轮轴轴承盖气缸盖罩后油封挡圈08826——00100密封填料1282BTHREEBOND1282B或等价物(FIPG)冷却水旁通管08833——00070粘合剂1324THREEBOND1324或等价物飞轮螺栓驱动端缸盖螺栓火花塞管08833——00080粘合剂1344THREEBOND1344LOCTITE242或等价物油压传送表二、维修规范1．维修数据表2—4维修数据压缩压力在250rpmSTD最小值气缸间压力差1200kPa或更多1000kPa100kPa或更少气门间隙冷态进气排气修理元件的调整垫片标号2.500标号2.550标号2.600标号2.650标号2.700标号2.750标号2.8000.13～0.23mm0.27～0.37mm2.500mm2.550mm2.600mm2.650mm2.700mm2.750mm2.800mm第5页共90页第4页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共90页标号2.850标号2.900标号2.950标号3.000标号3.050标号3.100标号3.150标号3.200标号3.250标记3.3002.850mm2.900mm2.950mm3.000mm3.050mm3.100mm3.150mm3.200mm3.250mm3.300mm点火正时带诊断连接器的端子TE1E1已连接8～12°BTDC@怠速怠速值700+50rpm进气歧管真空度怠速时60kPa或更多正时皮带张紧器壳侧突起10.0～10.8mm气缸盖翘曲最大值气门座重修表面角度接触角度接触宽度气门导管孔直径STDO／S0.050.10mm30°、45°、60°45°1.0～1.4mm10.985～11.027mm11.050～11.077mm气门导管内径修理元件外径STDO／S0.056.010～6.030mm11.033～11.044mm11.083～11.094mm续表2-4气门气门全长STD进气排气最小值进气排气气门工作面角度气门杆直径进气排气气门杆间隙STD进气排气最大值进气排气边缘厚度STD最小值95.15mm94.90mm94.60mm94.40mm44.5°5.970～5.985mm5.965～5.980mm0.025～0.060mm0.030～0.065mm0.08mm0.10mm1.0mm0.5mm第6页共90页第5页共90页编号：时间：...
