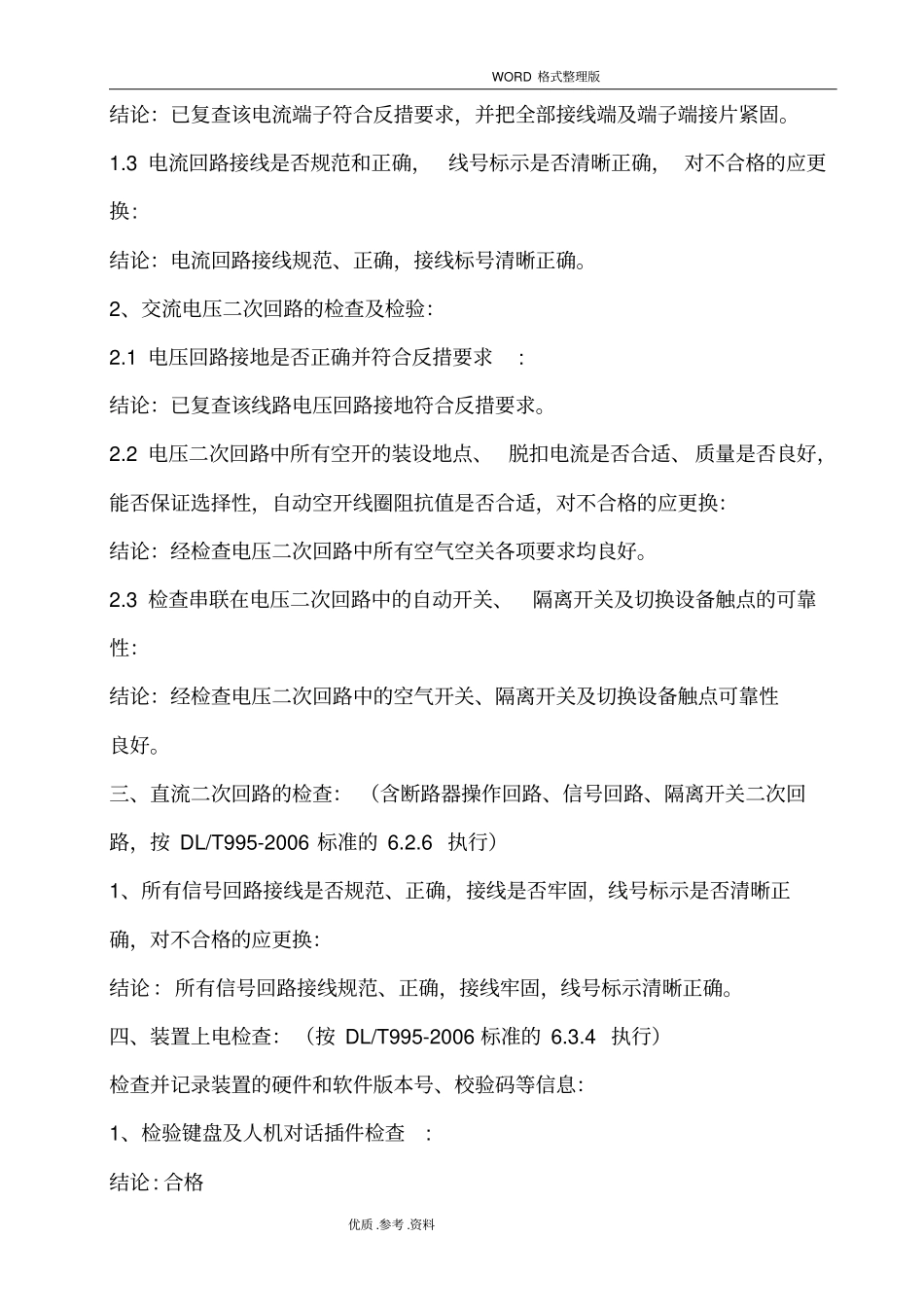

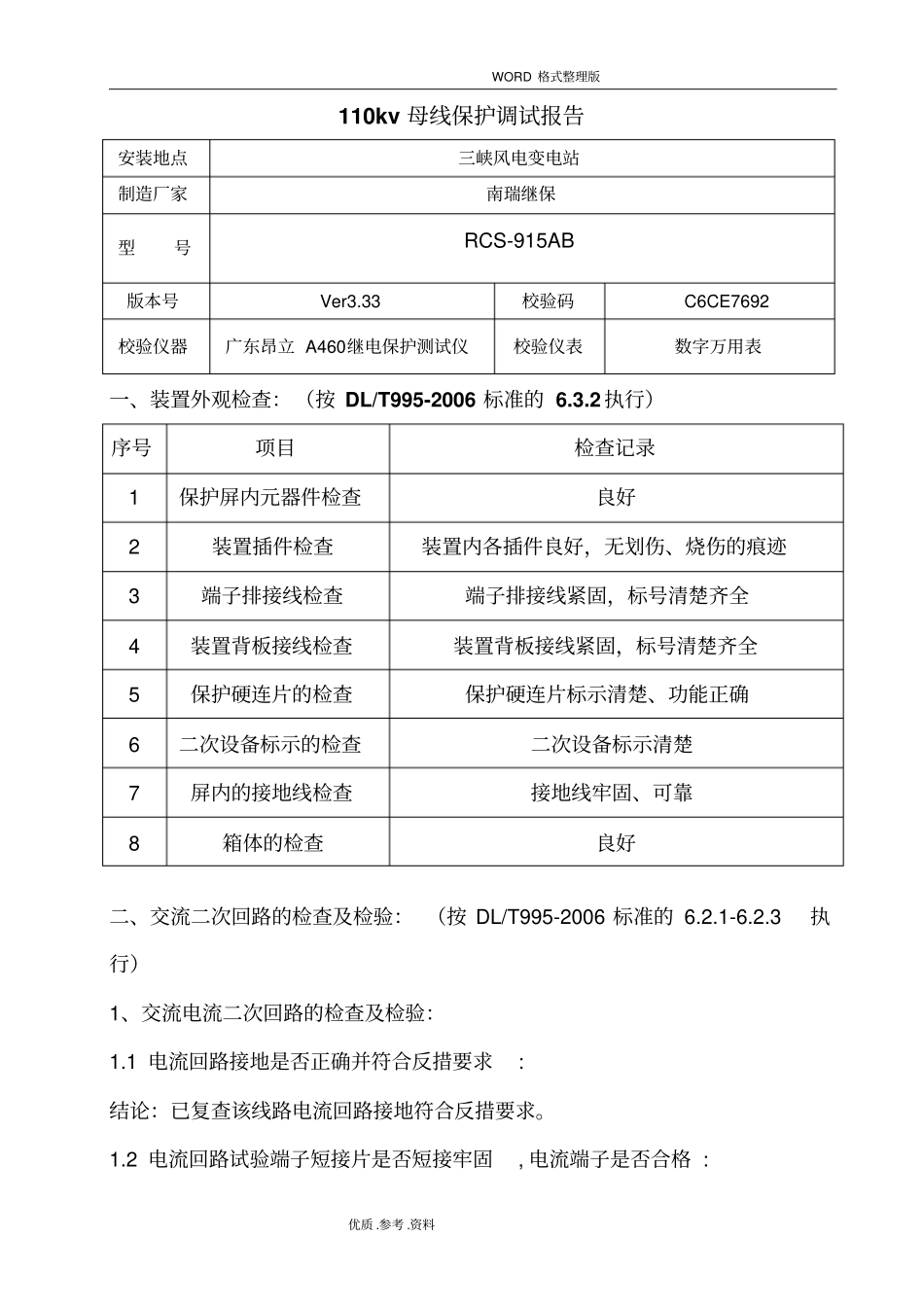

WORD格式整理版优质.参考.资料110kv母线保护调试报告安装地点三峡风电变电站制造厂家南瑞继保型号RCS-915AB版本号Ver3.33校验码C6CE7692校验仪器广东昂立A460继电保护测试仪校验仪表数字万用表一、装置外观检查：（按DL/T995-2006标准的6.3.2执行）序号项目检查记录1保护屏内元器件检查良好2装置插件检查装置内各插件良好，无划伤、烧伤的痕迹3端子排接线检查端子排接线紧固，标号清楚齐全4装置背板接线检查装置背板接线紧固，标号清楚齐全5保护硬连片的检查保护硬连片标示清楚、功能正确6二次设备标示的检查二次设备标示清楚7屏内的接地线检查接地线牢固、可靠8箱体的检查良好二、交流二次回路的检查及检验：（按DL/T995-2006标准的6.2.1-6.2.3执行）1、交流电流二次回路的检查及检验：1.1电流回路接地是否正确并符合反措要求:结论：已复查该线路电流回路接地符合反措要求。1.2电流回路试验端子短接片是否短接牢固,电流端子是否合格:WORD格式整理版优质.参考.资料结论：已复查该电流端子符合反措要求，并把全部接线端及端子端接片紧固。1.3电流回路接线是否规范和正确，线号标示是否清晰正确，对不合格的应更换:结论：电流回路接线规范、正确，接线标号清晰正确。2、交流电压二次回路的检查及检验：2.1电压回路接地是否正确并符合反措要求:结论：已复查该线路电压回路接地符合反措要求。2.2电压二次回路中所有空开的装设地点、脱扣电流是否合适、质量是否良好，能否保证选择性，自动空开线圈阻抗值是否合适，对不合格的应更换：结论：经检查电压二次回路中所有空气空关各项要求均良好。2.3检查串联在电压二次回路中的自动开关、隔离开关及切换设备触点的可靠性：结论：经检查电压二次回路中的空气开关、隔离开关及切换设备触点可靠性良好。三、直流二次回路的检查：（含断路器操作回路、信号回路、隔离开关二次回路，按DL/T995-2006标准的6.2.6执行）1、所有信号回路接线是否规范、正确，接线是否牢固，线号标示是否清晰正确，对不合格的应更换：结论：所有信号回路接线规范、正确，接线牢固，线号标示清晰正确。四、装置上电检查：（按DL/T995-2006标准的6.3.4执行）检查并记录装置的硬件和软件版本号、校验码等信息：1、检验键盘及人机对话插件检查:结论:合格WORD格式整理版优质.参考.资料2、打印机与保护装置的联机试验:结论:合格3、校对时钟:(与实际时间误差不得大于2分钟,装置断电后重新上电,时钟应能保持)结论:合格4、检查软件版本号及校验码是否正确并符合定值单要求:结论：合格检查项目检查结果投检修态正确投差动正确投单母正确投失灵正确复归L3正确结论正确开关量输出回路检验：检查项目检查结果跳支路1断路器出口正确跳支路2断路器出口正确跳支路3断路器出口正确跳支路4断路器出口正确跳支路5断路器出口正确跳支路6断路器出口正确跳支路7断路器出口正确结论正确WORD格式整理版优质.参考.资料五、模数变换系统检验：（按DL/T995-2006标准的6.3.9执行）1、零漂检查（允许误差范围5%）:装置上电，但不输入任何交流量，观察装置采样值应在5%内（见打印报告）：Ia(A)Ib(A)Ic(A)UaUbUc0.02A0.01A0.02A0.04V0.03V0.01V0.04A0.05A0.03A0.01V0.01V0.05V0.03A0.02A0.05A0.07V0.03V0.01V0.03A0.05A0.03A0.01V0.071V0.05V0.04A0.03A0.02A0.03V0.03V0.01V结论：合格，零漂检查在允许的范围内，试验合格。2、装置各通道刻度检查：电压通道检查外加电压微机保护显示值UAUBUC10.00V9．999．989．9920.00V19．9920.0020.0230.00V29．9829．9729．9840.00V40.0540．0739.9957.74V57．7557.7357.70结论合格合格合格电流通道检查外加电流微机保护显示值（）间隔1间隔2IaIbIcIaIbIc0.5A0.48A0.49A0.49A0.49A0.51A0.49A1A0.98A0.99A1.03A1.01A1.01A0.99AWORD格式整理版优质.参考.资料5A5.01A4.99A4.99A4.98A5.03A5.02A结论合格合格合格合格合格合格电压与电流的相位检查（相位以UA为基准）角度UAUBUCIa1Ib1IC10°0°-120°120°0°-120°120°45°0°-120°120°-45°-164°75°120°0°-120°120°-120°120°0°六、整定值的整定及检验：（按DL/T995-2006标准的6.4执行）各保护动作试验：（...
