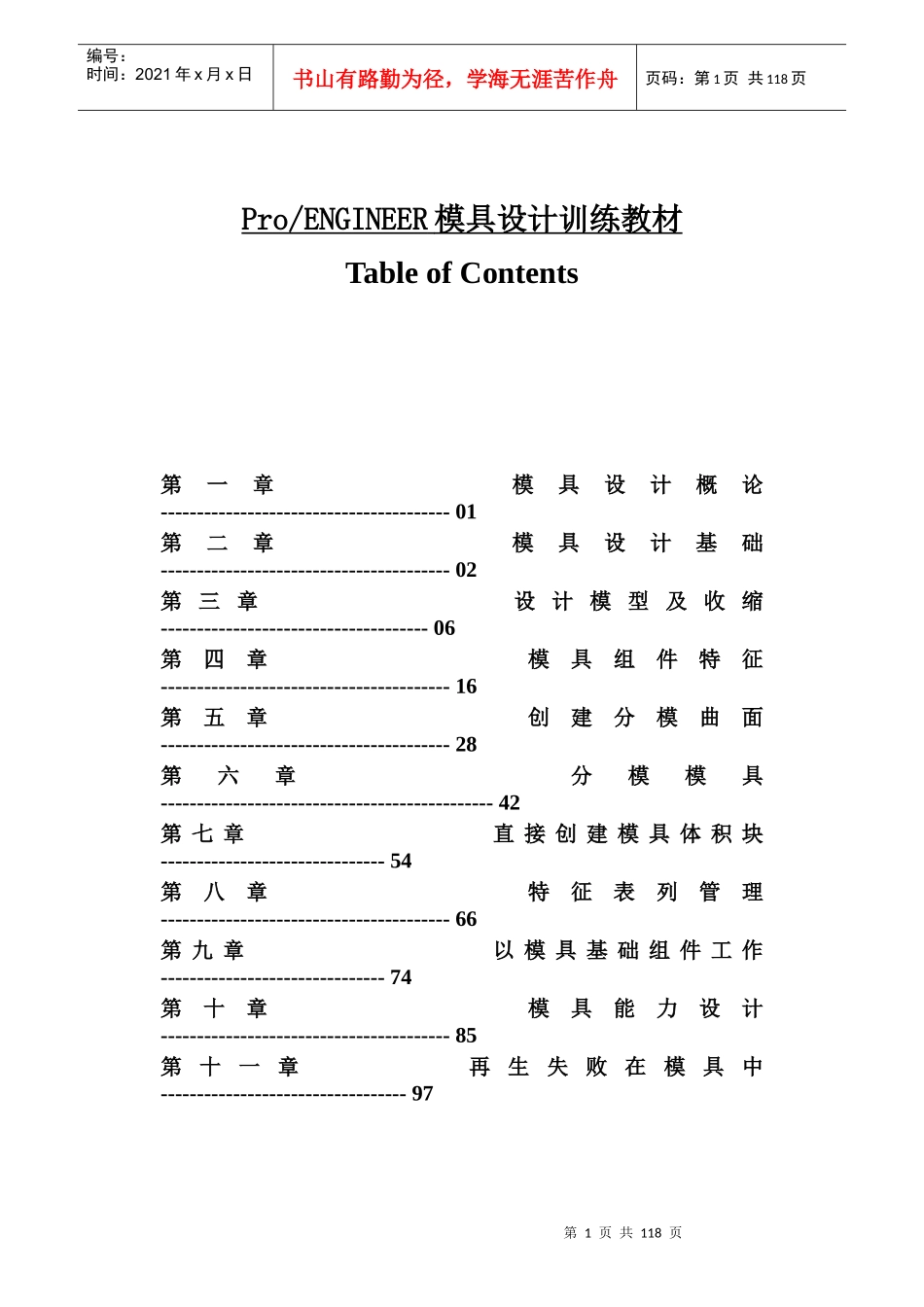

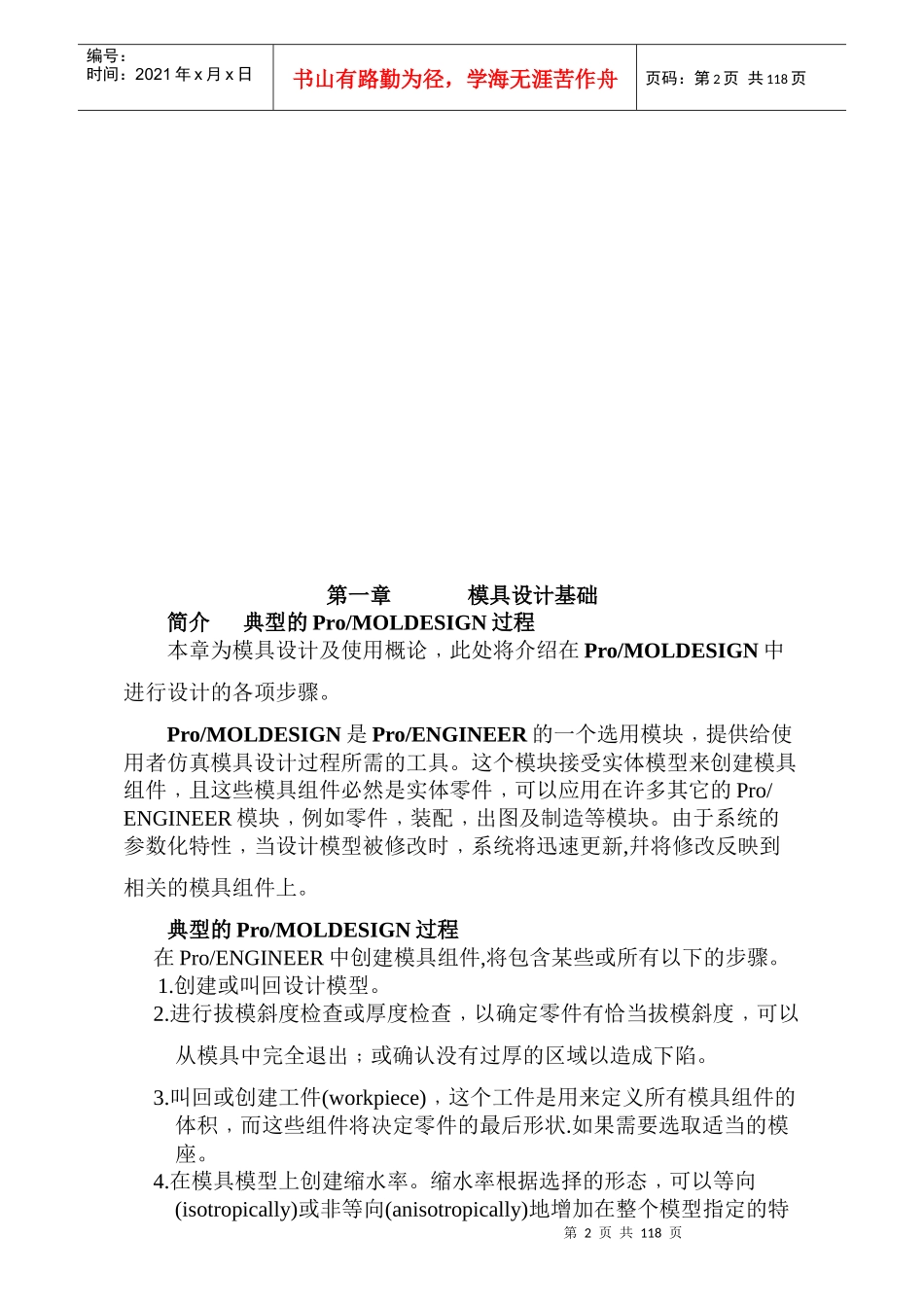

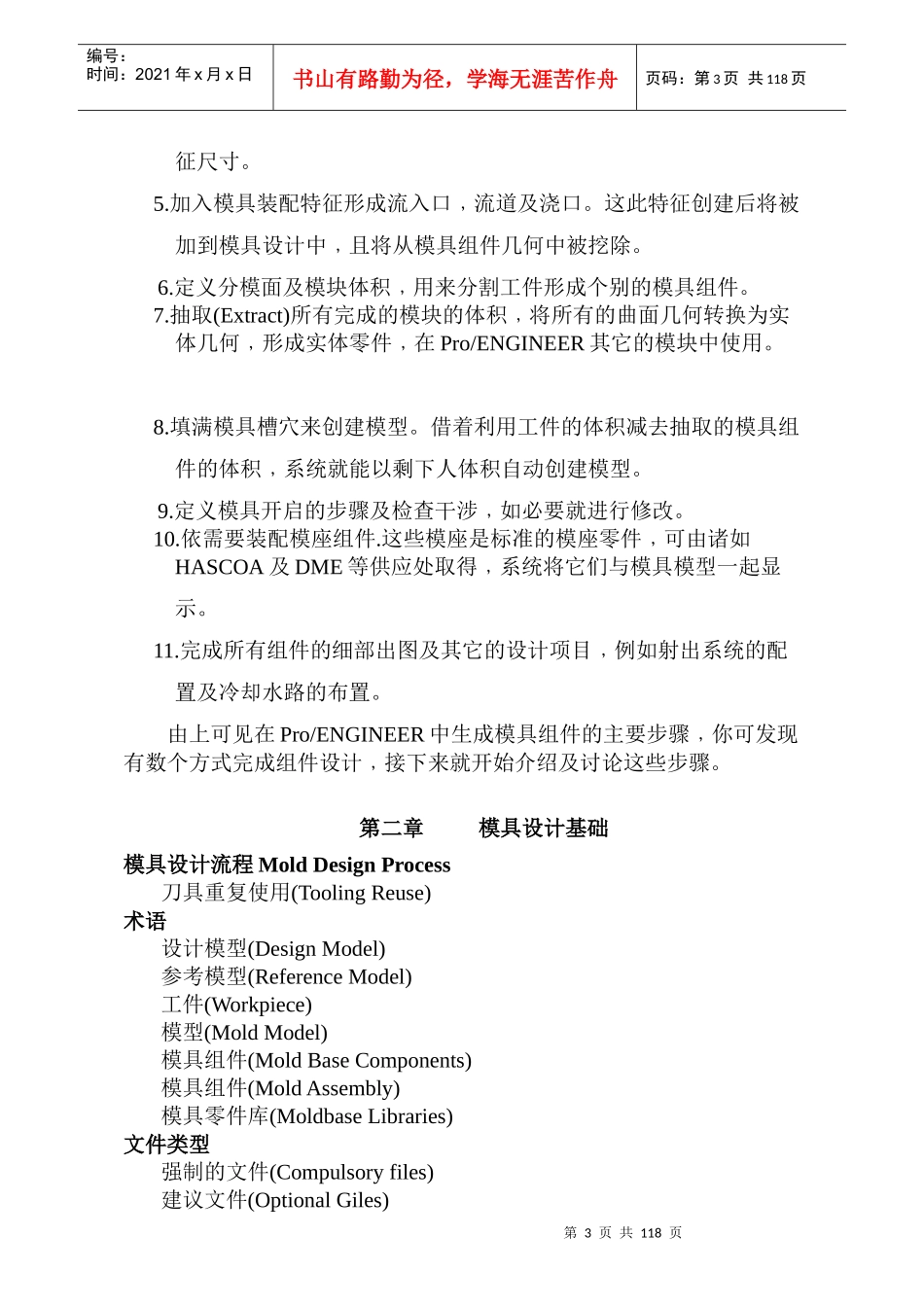

第1页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共118页Pro/ENGINEER模具设计训练教材TableofContents第一章模具设计概论----------------------------------------01第二章模具设计基础----------------------------------------02第三章设计模型及收缩-------------------------------------06第四章模具组件特征----------------------------------------16第五章创建分模曲面----------------------------------------28第六章分模模具----------------------------------------------42第七章直接创建模具体积块-------------------------------54第八章特征表列管理----------------------------------------66第九章以模具基础组件工作-------------------------------74第十章模具能力设计----------------------------------------85第十一章再生失败在模具中----------------------------------97第2页共118页第1页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共118页第一章模具设计基础简介典型的Pro/MOLDESIGN过程本章为模具设计及使用概论﹐此处将介绍在Pro/MOLDESIGN中进行设计的各项步骤。Pro/MOLDESIGN是Pro/ENGINEER的一个选用模块﹐提供给使用者仿真模具设计过程所需的工具。这个模块接受实体模型来创建模具组件﹐且这些模具组件必然是实体零件﹐可以应用在许多其它的Pro/ENGINEER模块﹐例如零件﹐装配﹐出图及制造等模块。由于系统的参数化特性﹐当设计模型被修改时﹐系统将迅速更新,幷将修改反映到相关的模具组件上。典型的Pro/MOLDESIGN过程在Pro/ENGINEER中创建模具组件,将包含某些或所有以下的步骤。1.创建或叫回设计模型。2.进行拔模斜度检查或厚度检查﹐以确定零件有恰当拔模斜度﹐可以从模具中完全退出﹔或确认没有过厚的区域以造成下陷。3.叫回或创建工件(workpiece)﹐这个工件是用来定义所有模具组件的体积﹐而这些组件将决定零件的最后形状.如果需要选取适当的模座。4.在模具模型上创建缩水率。缩水率根据选择的形态﹐可以等向(isotropically)或非等向(anisotropically)地增加在整个模型指定的特第3页共118页第2页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共118页征尺寸。5.加入模具装配特征形成流入口﹐流道及浇口。这此特征创建后将被加到模具设计中﹐且将从模具组件几何中被挖除。6.定义分模面及模块体积﹐用来分割工件形成个别的模具组件。7.抽取(Extract)所有完成的模块的体积﹐将所有的曲面几何转换为实体几何﹐形成实体零件﹐在Pro/ENGINEER其它的模块中使用。8.填满模具槽穴来创建模型。借着利用工件的体积减去抽取的模具组件的体积﹐系统就能以剩下人体积自动创建模型。9.定义模具开启的步骤及检查干涉﹐如必要就进行修改。10.依需要装配模座组件.这些模座是标准的模座零件﹐可由诸如HASCOA及DME等供应处取得﹐系统将它们与模具模型一起显示。11.完成所有组件的细部出图及其它的设计项目﹐例如射出系统的配置及冷却水路的布置。由上可见在Pro/ENGINEER中生成模具组件的主要步骤﹐你可发现有数个方式完成组件设计﹐接下来就开始介绍及讨论这些步骤。第二章模具设计基础模具设计流程MoldDesignProcess刀具重复使用(ToolingReuse)术语设计模型(DesignModel)参考模型(ReferenceModel)工件(Workpiece)模型(MoldModel)模具组件(MoldBaseComponents)模具组件(MoldAssembly)模具零件库(MoldbaseLibraries)文件类型强制的文件(Compulsoryfiles)建议文件(OptionalGiles)第4页共118页第3页共118页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共118页保存档案文件管理()本节中﹐将介绍各种创建模具组件及插入件(INSERTS)的设计方法。应用这些技巧到怎样的程度及哪一个最能满足你的需求﹐依赖个案而定。此外﹐本节中也将详细说明模具组件中的重要关键的名词﹐以及模具和其插入件发展过程中所使用及创建这文件型态。模具设计流程MoldDesignProcess任何的模具设计流程是从模型零件开始。在设定模型的收缩后﹐接着发展环绕在模型周...
