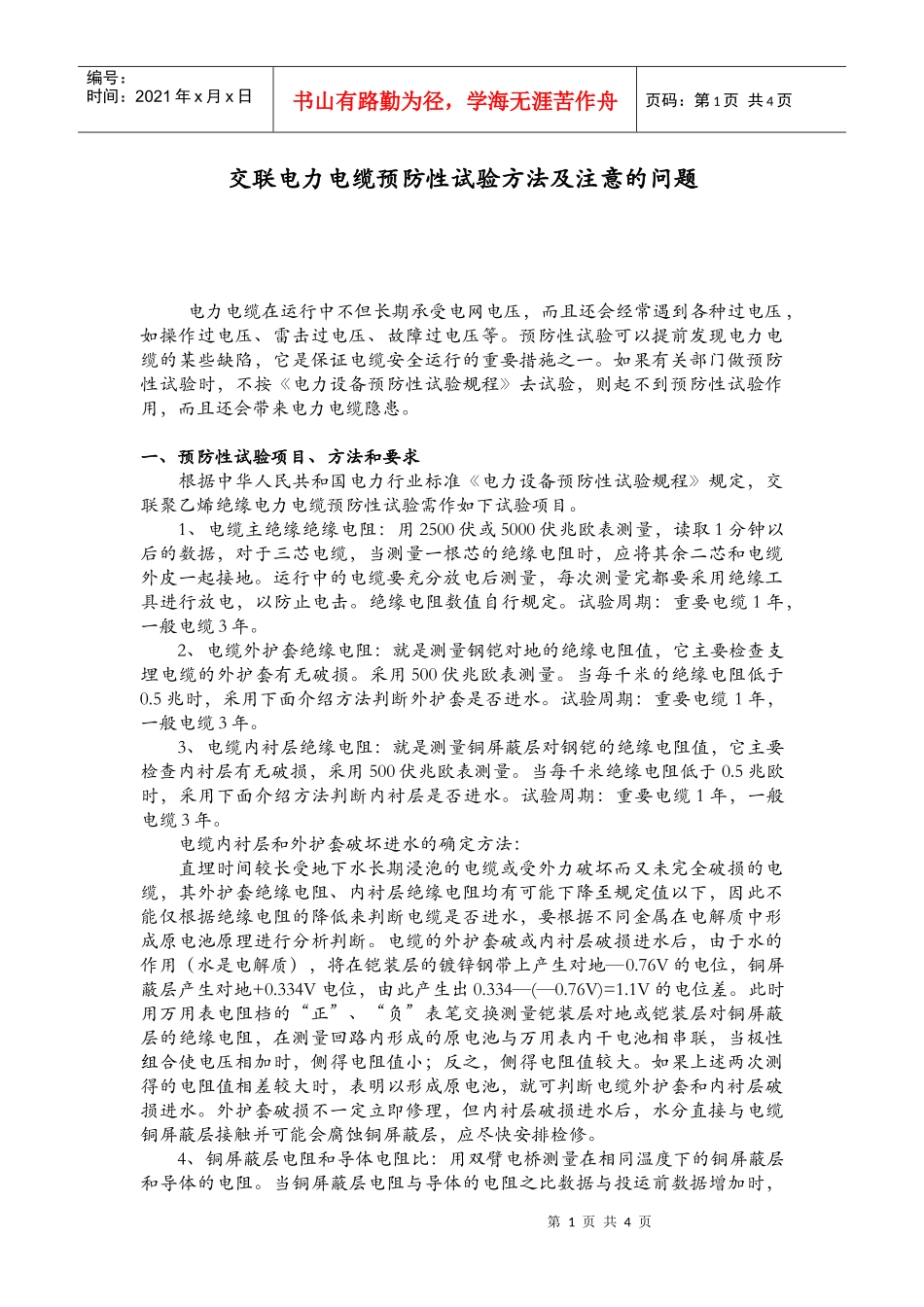

交联电力电缆预防性试验方法及注意的问题VIP免费

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页交联电力电缆预防性试验方法及注意的问题电力电缆在运行中不但长期承受电网电压，而且还会经常遇到各种过电压，如操作过电压、雷击过电压、故障过电压等。预防性试验可以提前发现电力电缆的某些缺陷，它是保证电缆安全运行的重要措施之一。如果有关部门做预防性试验时，不按《电力设备预防性试验规程》去试验，则起不到预防性试验作用，而且还会带来电力电缆隐患。一、预防性试验项目、方法和要求根据中华人民共和国电力行业标准《电力设备预防性试验规程》规定，交联聚乙烯绝缘电力电缆预防性试验需作如下试验项目。1、电缆主绝缘绝缘电阻：用2500伏或5000伏兆欧表测量，读取1分钟以后的数据，对于三芯电缆，当测量一根芯的绝缘电阻时，应将其余二芯和电缆外皮一起接地。运行中的电缆要充分放电后测量，每次测量完都要采用绝缘工具进行放电，以防止电击。绝缘电阻数值自行规定。试验周期：重要电缆1年，一般电缆3年。2、电缆外护套绝缘电阻：就是测量钢铠对地的绝缘电阻值，它主要检查支埋电缆的外护套有无破损。采用500伏兆欧表测量。当每千米的绝缘电阻低于0.5兆时，采用下面介绍方法判断外护套是否进水。试验周期：重要电缆1年，一般电缆3年。3、电缆内衬层绝缘电阻：就是测量铜屏蔽层对钢铠的绝缘电阻值，它主要检查内衬层有无破损，采用500伏兆欧表测量。当每千米绝缘电阻低于0.5兆欧时，采用下面介绍方法判断内衬层是否进水。试验周期：重要电缆1年，一般电缆3年。电缆内衬层和外护套破坏进水的确定方法：直埋时间较长受地下水长期浸泡的电缆或受外力破坏而又未完全破损的电缆，其外护套绝缘电阻、内衬层绝缘电阻均有可能下降至规定值以下，因此不能仅根据绝缘电阻的降低来判断电缆是否进水，要根据不同金属在电解质中形成原电池原理进行分析判断。电缆的外护套破或内衬层破损进水后，由于水的作用（水是电解质），将在铠装层的镀锌钢带上产生对地—0.76V的电位，铜屏蔽层产生对地+0.334V电位，由此产生出0.334—(—0.76V)=1.1V的电位差。此时用万用表电阻档的“正”、“负”表笔交换测量铠装层对地或铠装层对铜屏蔽层的绝缘电阻，在测量回路内形成的原电池与万用表内干电池相串联，当极性组合使电压相加时，侧得电阻值小；反之，侧得电阻值较大。如果上述两次测得的电阻值相差较大时，表明以形成原电池，就可判断电缆外护套和内衬层破损进水。外护套破损不一定立即修理，但内衬层破损进水后，水分直接与电缆铜屏蔽层接触并可能会腐蚀铜屏蔽层，应尽快安排检修。4、铜屏蔽层电阻和导体电阻比：用双臂电桥测量在相同温度下的铜屏蔽层和导体的电阻。当铜屏蔽层电阻与导体的电阻之比数据与投运前数据增加时，第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页表明铜屏蔽层的电阻增大，铜屏蔽层有可能被腐蚀；当该比值与投运前相比减少时，表明导体连接点的接触电阻有增加的可能。试验周期：投运前，新作终端或中间接头后，内衬层破损进水后。5、电缆主绝缘直流耐压试验：电缆试验电压按表一规定，加压时间5分钟，不击穿。耐压5分钟的泄漏电流不应大于耐压1分钟的泄漏电流。试验周期：新作终端或中间接头后。表一：交联聚乙烯电力电缆的直流耐压试验电压电缆额定电压U。/U直流试验电压KV1.8/3113.6/6186/6256/10258.7/103721/356326/357848/6614464/110192127/220305二、电缆直流耐压试验与电缆泄漏电流的区别电缆泄漏电流的测量与直流耐压试验在发现绝缘缺陷的原理是有区别的。一般来说直流耐压试验对于暴露介质中的气泡和机诫损伤等局部缺陷等比较灵敏，而泄漏电流能够反映介质整体受潮与整体劣化情况。两者在试验中又密不可分，泄漏电流实际上是直流耐压试验中得到的。测量泄漏电流的微安表在试验回路的不同位置和试验的高压引线是否采用屏蔽线等因素，都会影响泄漏电流的数值，所以在测量泄漏电流的过程中，判断不是电流的具体数值，而是泄漏电流的变化趋势。电压升高的每一阶段，都必须注意观察电流随时间变化的趋势，一条良好的电缆，在电...
