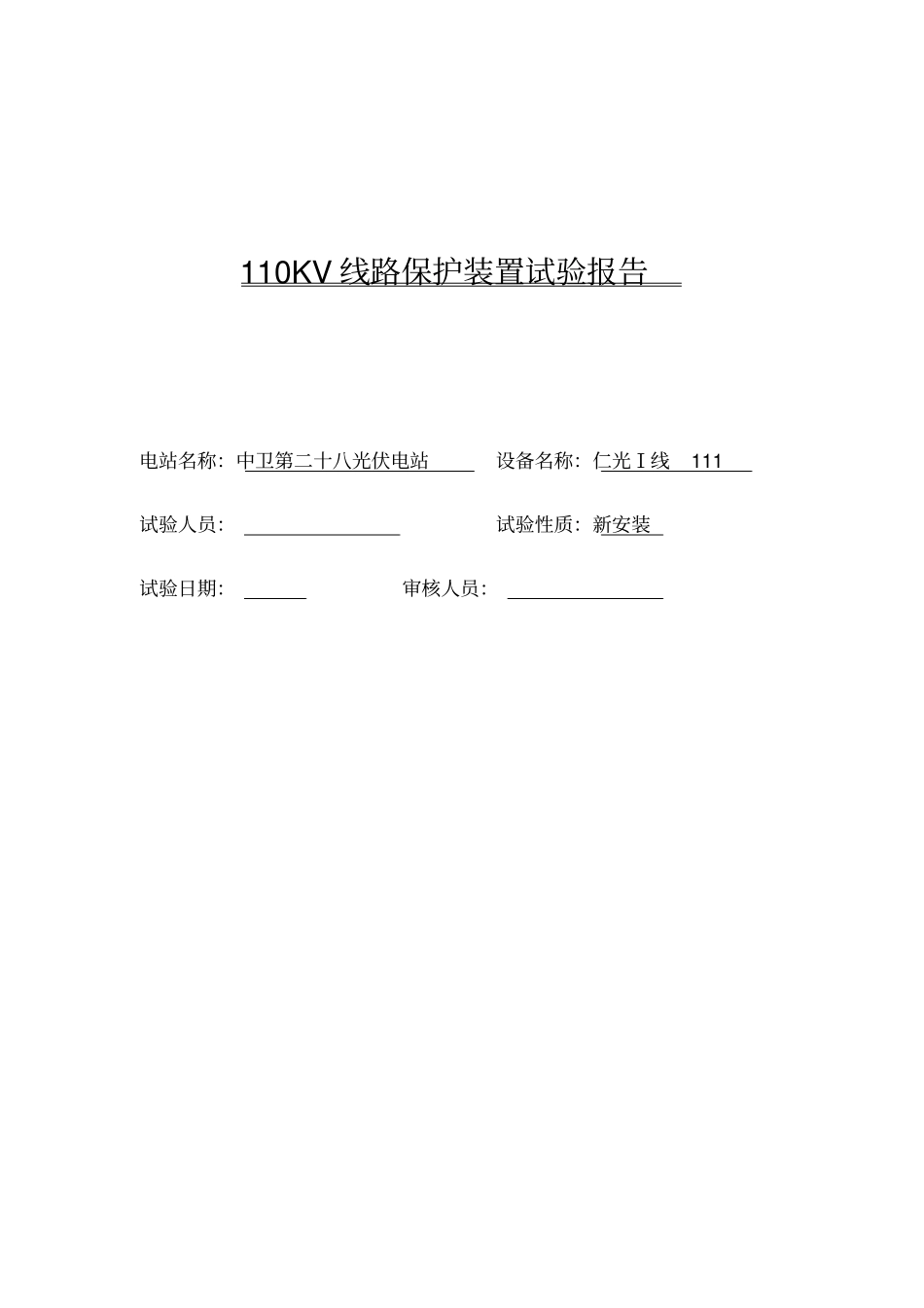

110KV线路保护装置试验报告_第1页
1/10

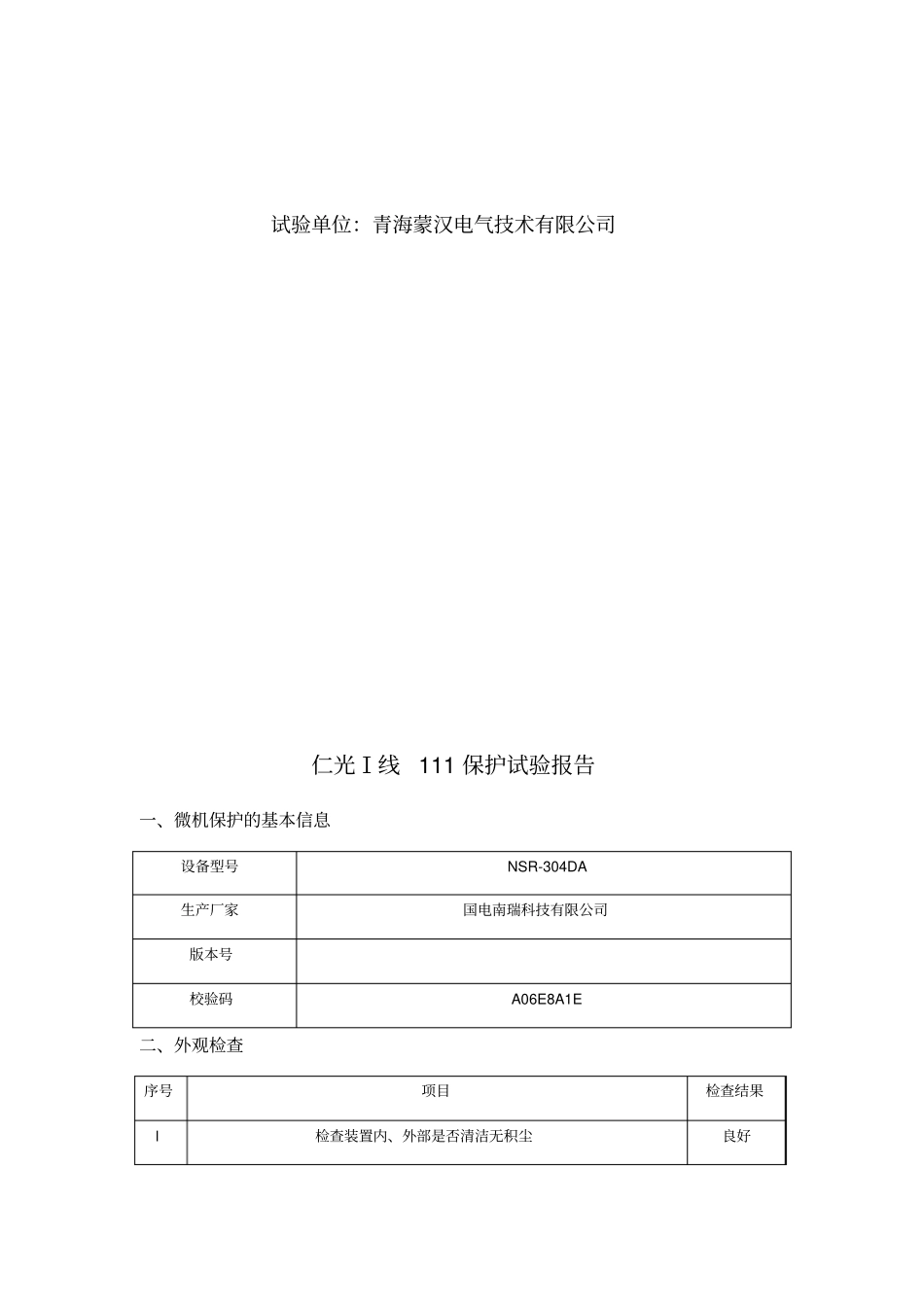

110KV线路保护装置试验报告_第2页
2/10

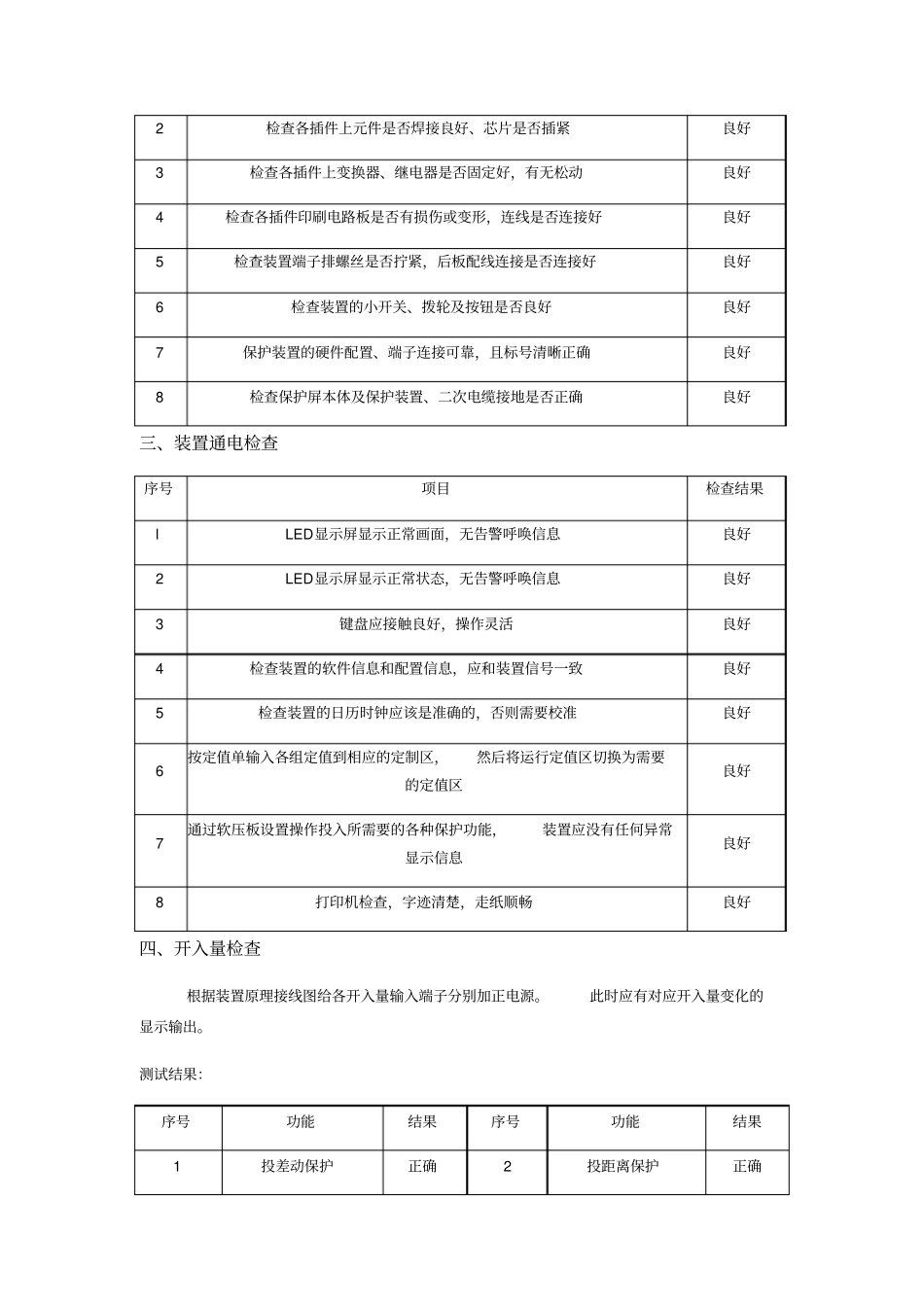

110KV线路保护装置试验报告_第3页
3/10
110KV线路保护装置试验报告电站名称:中卫第二十八光伏电站设备名称:仁光Ⅰ线111试验人员:试验性质:新安装试验日期:审核人员:试验单位:青海蒙汉电气技术有限公司仁光Ⅰ线111保护试验报告一、微机保护的基本信息设备型号NSR-304DA生产厂家国电南瑞科技有限公司版本号校验码A06E8A1E二、外观检查序号项目检查结果l检查装置内、外部是否清洁无积尘良好2检查各插件上元件是否焊接良好、芯片是否插紧良好3检查各插件上变换器、继电器是否固定好,有无松动良好4检查各插件印刷电路板是否有损伤或变形,连线是否连接好良好5检查装置端子排螺丝是否拧紧,后板配线连接是否连接好良好6检查装置的小开关、拨轮及按钮是否良好良好7保护装置的硬件配置、端子连接可靠,且标号清晰正确良好8检查保护屏本体及保护装置、二次电缆接地是否正确良好三、装置通电检查序号项目检查结果lLED显示屏显示正常画面,无告警呼唤信息良好2LED显示屏显示正常状态,无告警呼唤信息良好3键盘应接触良好,操作灵活良好4检查装置的软件信息和配置信息,应和装置信号一致良好5检查装置的日历时钟应该是准确的,否则需要校准良好6按定值单输入各组定值到相应的定制区,然后将运行定值区切换为需要的定值区良好7通过软压板设置操作投入所需要的各种保护功能,装置应没有任何异常显示信息良好8打印机检查,字迹清楚,走纸顺畅良好四、开入量检查根据装置原理接线图给各开入量输入端子分别加正电源。此时应有对应开入量变化的显示输出。测试结果:序号功能结果序号功能结果1投差动保护正确2投距离保护正确3投零序保护正确4闭锁重合闸正确5投检修态正确6合后位置正确7跳闸位置正确8合闸位置正确五、零漂检查交流电流电压回路不加入交流量,观察装置刻度的检查值。每回路零漂应在~+范围内。检查结果:(误差在允许范围内)六、电压电流采样检验1、通入三相交流电流电压,查看装置各通道的采样值与试验仪加入量是否一致。标准幅值相别幅值/相位幅值/相位幅值/相位要求结论∠0°∠30°1∠40°电流回路采样IA(A)∠0°∠30°∠40°
