屋面保护层施工工艺标准VIP免费

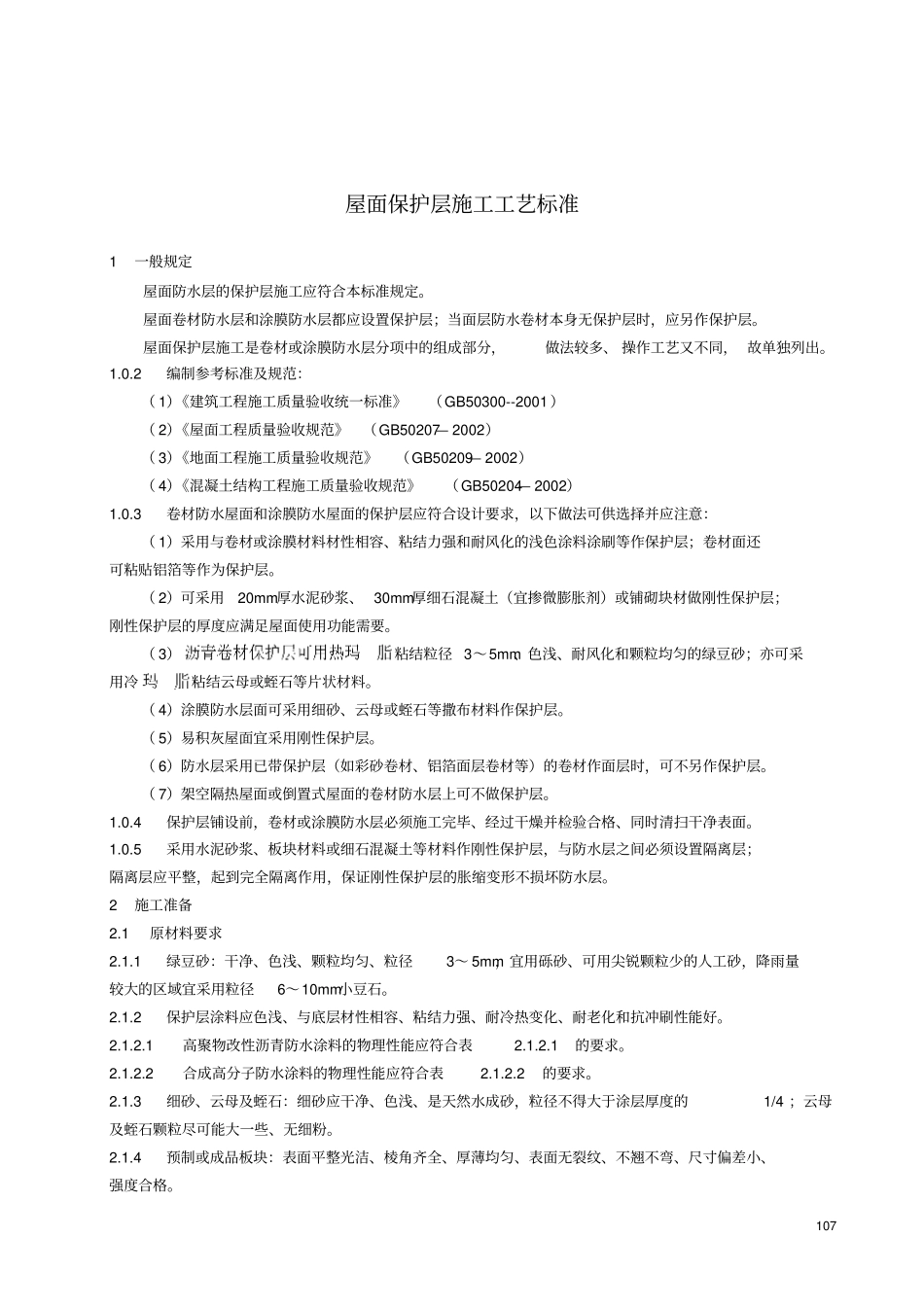

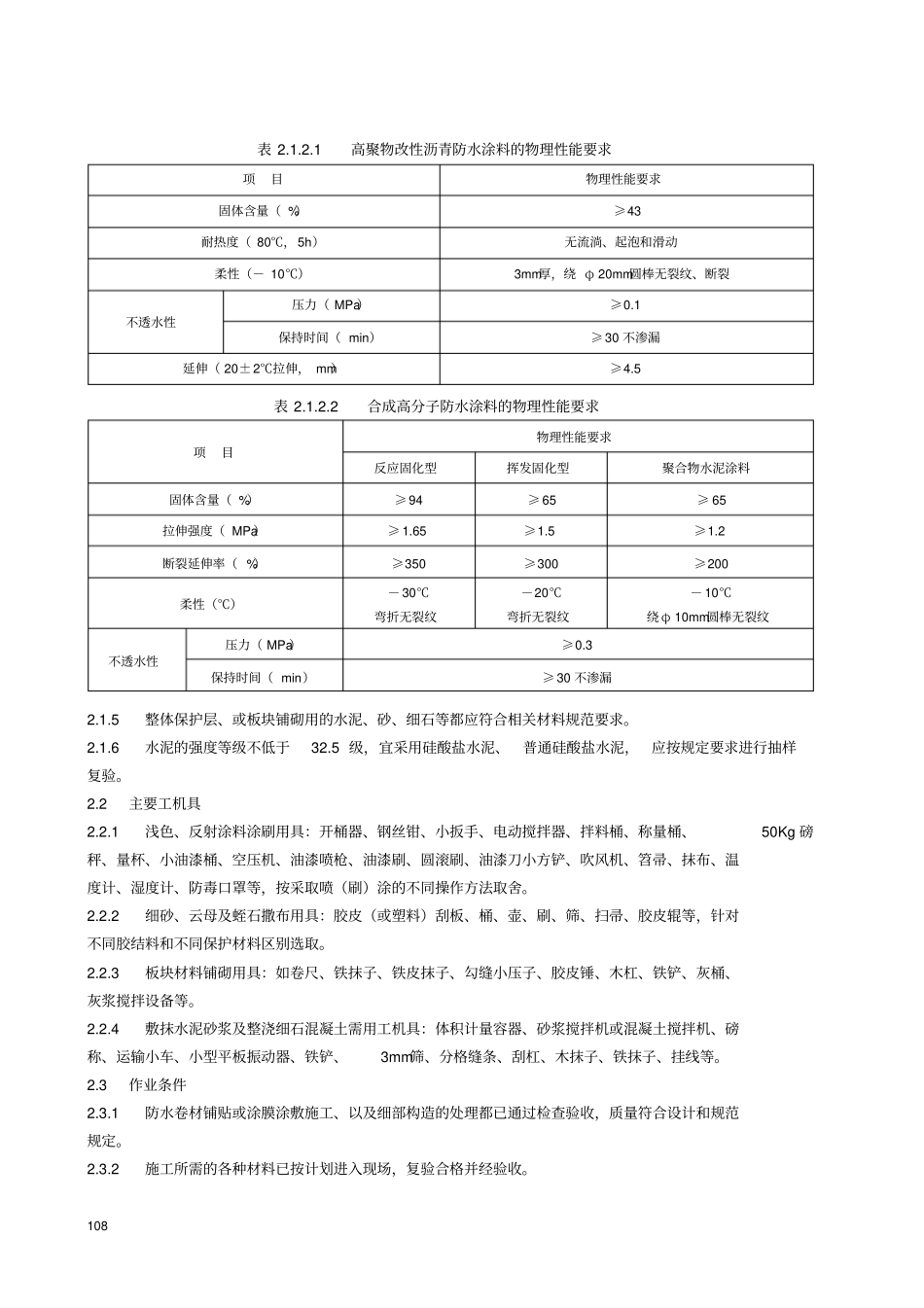

107屋面保护层施工工艺标准1一般规定屋面防水层的保护层施工应符合本标准规定。屋面卷材防水层和涂膜防水层都应设置保护层；当面层防水卷材本身无保护层时，应另作保护层。屋面保护层施工是卷材或涂膜防水层分项中的组成部分，做法较多、操作工艺又不同，故单独列出。1.0.2编制参考标准及规范：（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程质量验收规范》（GB50207—2002）（3）《地面工程施工质量验收规范》（GB50209—2002）（4）《混凝土结构工程施工质量验收规范》（GB50204—2002）1.0.3卷材防水屋面和涂膜防水屋面的保护层应符合设计要求，以下做法可供选择并应注意：（1）采用与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。（2）可采用20mm厚水泥砂浆、30mm厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。（3）粘结粒径3～5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采用冷粘结云母或蛭石等片状材料。（4）涂膜防水层面可采用细砂、云母或蛭石等撒布材料作保护层。（5）易积灰屋面宜采用刚性保护层。（6）防水层采用已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。（7）架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。1.0.4保护层铺设前，卷材或涂膜防水层必须施工完毕、经过干燥并检验合格、同时清扫干净表面。1.0.5采用水泥砂浆、板块材料或细石混凝土等材料作刚性保护层，与防水层之间必须设置隔离层；隔离层应平整，起到完全隔离作用，保证刚性保护层的胀缩变形不损坏防水层。2施工准备2.1原材料要求2.1.1绿豆砂：干净、色浅、颗粒均匀、粒径3～5mm，宜用砾砂、可用尖锐颗粒少的人工砂，降雨量较大的区域宜采用粒径6～10mm小豆石。2.1.2保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。2.1.2.1高聚物改性沥青防水涂料的物理性能应符合表2.1.2.1的要求。2.1.2.2合成高分子防水涂料的物理性能应符合表2.1.2.2的要求。2.1.3细砂、云母及蛭石：细砂应干净、色浅、是天然水成砂，粒径不得大于涂层厚度的1/4；云母及蛭石颗粒尽可能大一些、无细粉。2.1.4预制或成品板块：表面平整光洁、棱角齐全、厚薄均匀、表面无裂纹、不翘不弯、尺寸偏差小、强度合格。108表2.1.2.1高聚物改性沥青防水涂料的物理性能要求项目物理性能要求固体含量（%）≥43耐热度（80℃，5h）无流淌、起泡和滑动柔性（－10℃）3mm厚，绕φ20mm圆棒无裂纹、断裂不透水性压力（MPa）≥0.1保持时间（min）≥30不渗漏延伸（20±2℃拉伸，mm）≥4.5表2.1.2.2合成高分子防水涂料的物理性能要求项目物理性能要求反应固化型挥发固化型聚合物水泥涂料固体含量（%）≥94≥65≥65拉伸强度（MPa）≥1.65≥1.5≥1.2断裂延伸率（%）≥350≥300≥200柔性（℃）－30℃弯折无裂纹－20℃弯折无裂纹－10℃绕φ10mm圆棒无裂纹不透水性压力（MPa）≥0.3保持时间（min）≥30不渗漏2.1.5整体保护层、或板块铺砌用的水泥、砂、细石等都应符合相关材料规范要求。2.1.6水泥的强度等级不低于32.5级，宜采用硅酸盐水泥、普通硅酸盐水泥，应按规定要求进行抽样复验。2.2主要工机具2.2.1浅色、反射涂料涂刷用具：开桶器、钢丝钳、小扳手、电动搅拌器、拌料桶、称量桶、50Kg磅秤、量杯、小油漆桶、空压机、油漆喷枪、油漆刷、圆滚刷、油漆刀小方铲、吹风机、笤帚、抹布、温度计、湿度计、防毒口罩等，按采取喷（刷）涂的不同操作方法取舍。2.2.2细砂、云母及蛭石撒布用具：胶皮（或塑料）刮板、桶、壶、刷、筛、扫帚、胶皮辊等，针对不同胶结料和不同保护材料区别选取。2.2.3板块材料铺砌用具：如卷尺、铁抹子、铁皮抹子、勾缝小压子、胶皮锤、木杠、铁铲、灰桶、灰浆搅拌设备等。2.2.4敷抹水泥砂浆及整浇细石混凝土需用工机具：体积计量容器、砂浆搅拌机或混凝土搅拌机、磅称、运输小车、小型平板振动器、铁铲、3mm筛、分格缝条、刮杠、木抹子、铁抹子、挂线等。2.3作业条件2.3.1防水卷材铺贴或涂膜涂敷施工、以及细部构造的处理...
