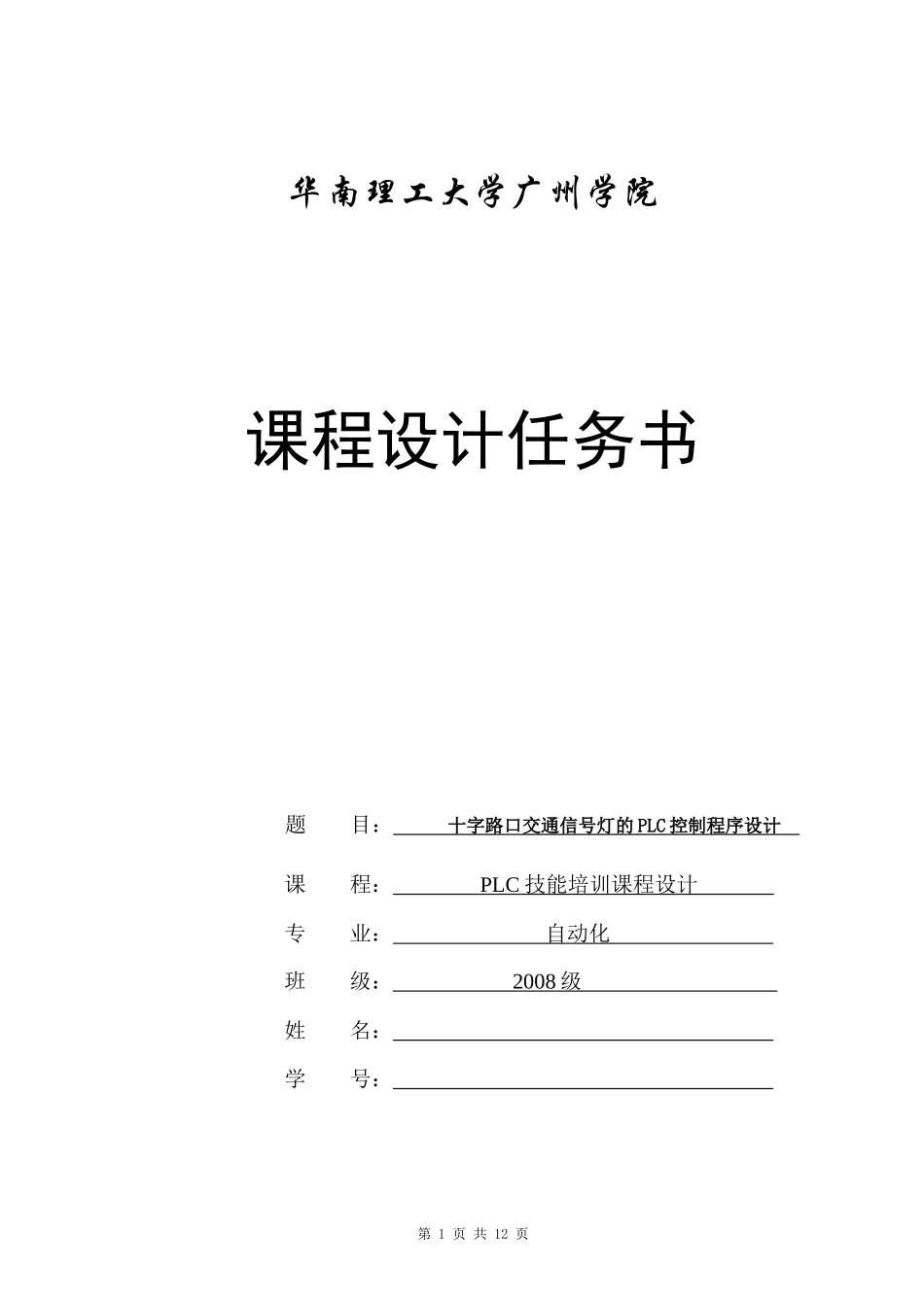

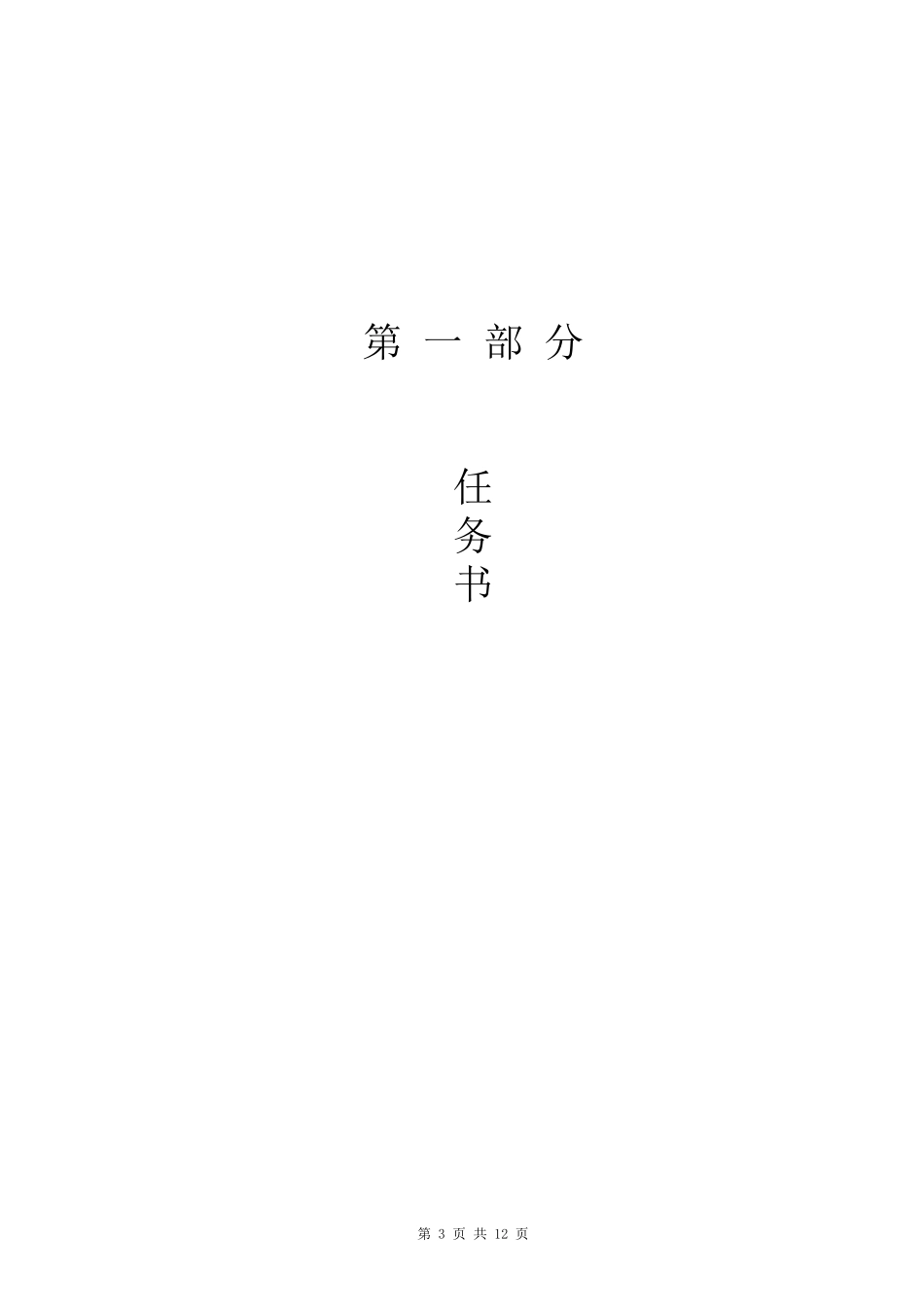

华南理工大学广州学院课程设计任务书题目：十字路口交通信号灯的PLC控制程序设计课程：PLC技能培训课程设计专业：自动化班级：2008级姓名：学号：第1页共12页第2页共12页第一部分任务书第3页共12页《PLC技能培训》课程设计任务书一、课题名称十字路口交通信号灯的PLC控制程序设计二、课程设计目的编程序控制器（PLC）于20世纪60年代在美国诞生，在我国的发展与应用已有30多年的历史，现在它已经广泛应用于国民经济的各个工业生产领域，成为提高工业装备电气自动化水平的重要设备和强大支柱。因此，PLC技术已成为电气自动化专业技能型人才必不可少的重要技能,《PLC技能培训》课程是《电气设备与PLC》课程实践教学环节，通过实践，可以帮助学生加深对理论知识消化吸收，提高PLC编程技能。三、课程设计内容采用三菱FX2N型号PLC完成十字路口交通信号灯的控制程序设计四、课程设计控制要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。东西红灯亮维持30秒。南北绿灯亮维持25秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮，周而复始。五、应完成项目1、画出交通信号灯时序状态示意图2、画出交通灯的控制流程图3、完成可编程控制器I/O端口分配和外部接线图4、完成十字路口交通信号灯PLC控制梯形图编程5、将十字路口交通信号灯PLC控制梯形图转换为指令表六、课程设计报告内容：1、设计完成后应缴交设计报告一分，包括上述设计基本内容、编程、结论及心得体会。第4页共12页2、思考：若将南北向红灯亮的时间改为30S（即增加东西向绿灯亮时间，绿灯闪烁和黄灯亮时间不变），PLC控制程序该做何调整？画出PLC梯形图。七、设计完成期限：本设计任务书于2011年12月20日发出，2012年1月10日上交设计报告。第5页共12页北南东西交通指挥灯示意图绿黄红绿黄红红黄绿绿红黄附件（供参考）第二章交通信号控制系统实况2.1十字路口交通灯控制实际情况描述2.1.1十字路口交通灯控制实验面板图：实验面板图中，甲模拟东西向车辆行驶状况；乙模拟南北向车辆行驶状况。东西南北四组红绿黄三色发光二极管模拟十字路口的交通灯2.1.2控制任务要求信号灯受一个启动开关控制，当启动开关接通时，信号灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启动开关断开时，所有信号灯都熄灭。南北红灯亮维持25秒，在南北红灯亮的同时东西绿灯也亮，并维持20秒。到20秒时，东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西红灯亮，同时，南北红灯熄灭，绿灯亮。东西红灯亮维持30秒。南北绿灯亮维持25秒，然后闪亮3秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北红灯亮，东西绿灯亮，周而复始。2.2结合十字路口交通灯的路况画出模拟图2.3十字路口交通灯模拟控制时序图交通指挥信号灯控制系统工作时，对指挥灯的控制要求按一定时序进行，如图6-第6页共12页启动/停止南北红灯东西绿灯东西黄灯东西红灯南北绿灯南北黄灯交通信号灯时序状态示意图18所示。2.4交通灯控制流程图根据交通灯的实际控制情况，可得出其流程图如下：第7页共12页第三章可编程控制器程序设计3.1可编程控制器I/O端口分配根据对交通指挥信号灯系统控制要求分析，系统采用自动控制方式，输入有系统开启与停止按钮信号；输出有东西方向、南北方向各两组指示信号。甲模拟东西向车辆行驶状况；乙模拟南北向车辆行驶状况由此可知，该系统所需的输入点数为1，输出点数为8，全部是开关量，则可将I//O分配用下表表示。输入元件输入地址输出元件输出地址开启/停止按钮SB0.00南北绿灯Y010.00南北黄灯Y110.01南北红灯Y210.02东西绿灯Y310.03东西黄灯Y410.04东西红灯Y510.05甲Y610.06乙Y710.07交通指挥灯的I/O分配表3.2PLC的外部接线图3.2.1输入/输出接线列...
