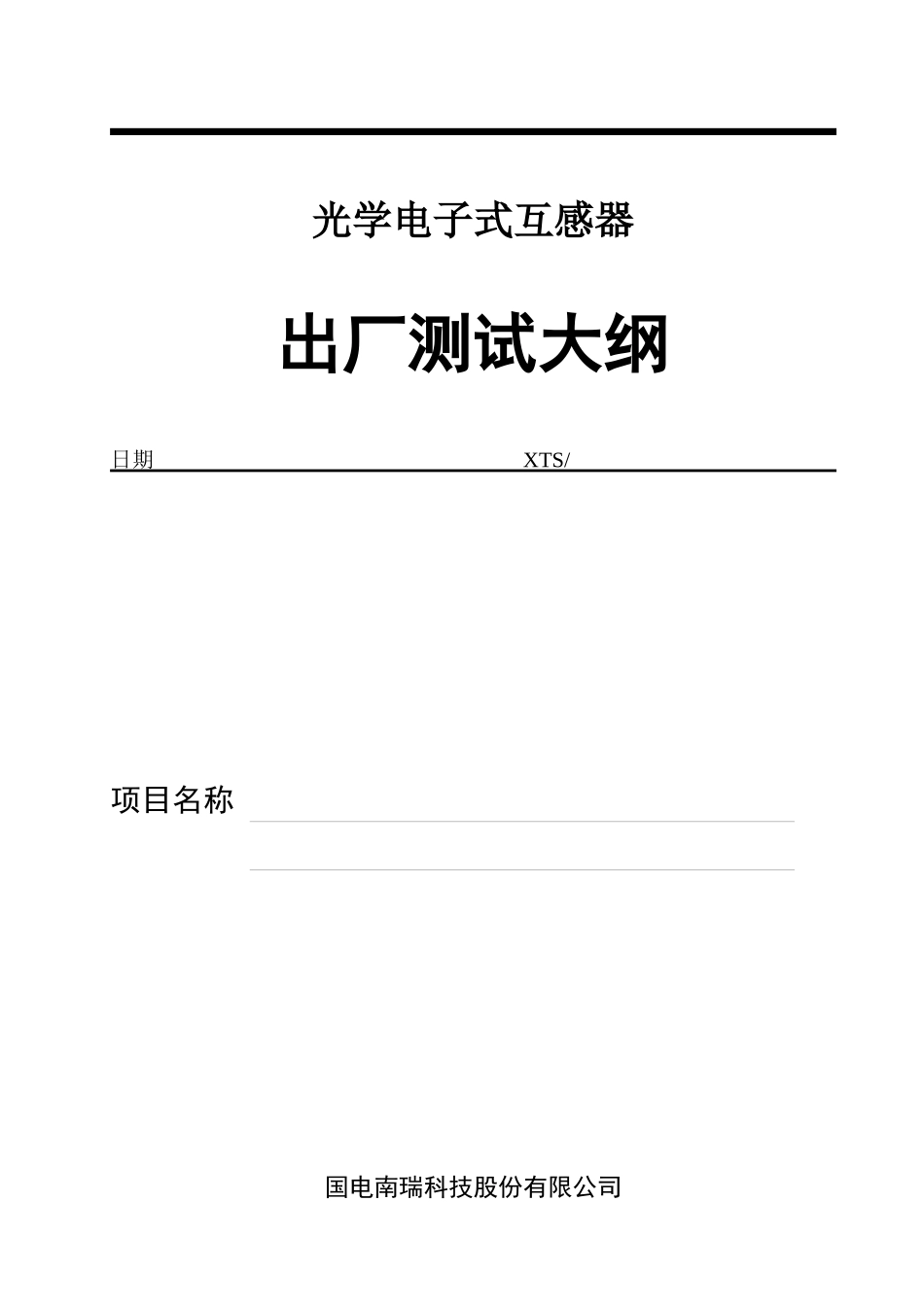

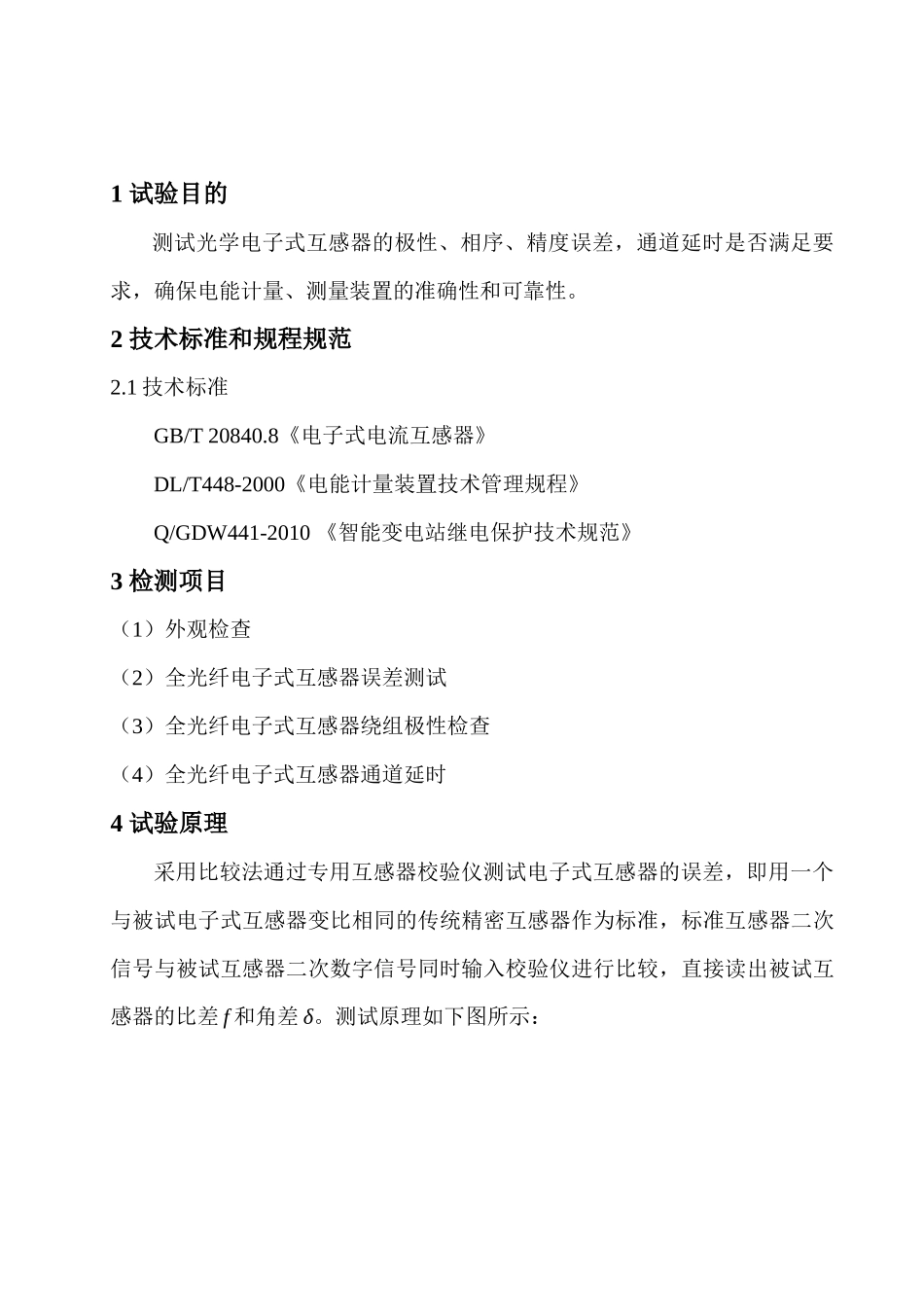

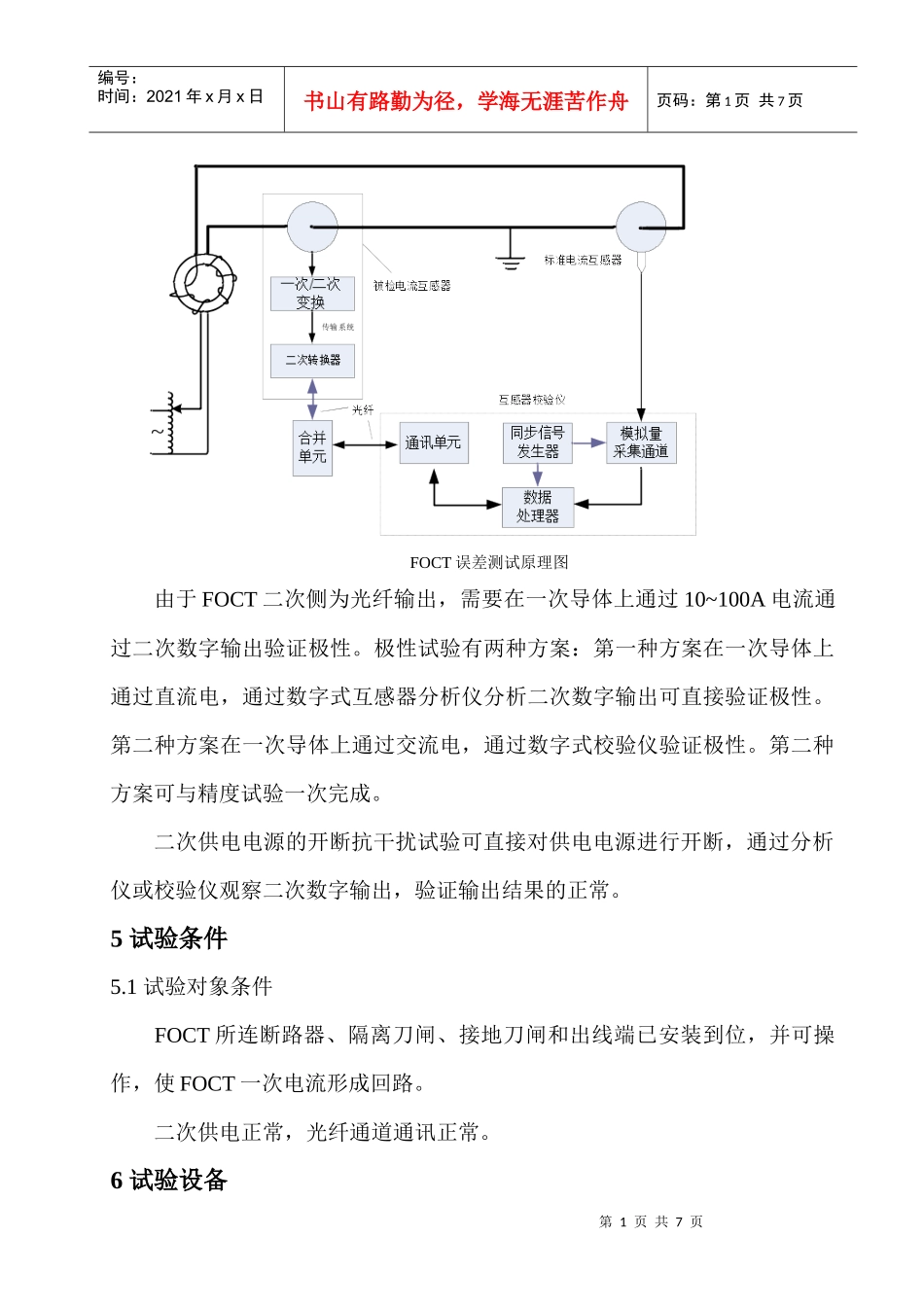

光学电子式互感器出厂测试大纲日期XTS/项目名称国电南瑞科技股份有限公司1试验目的测试光学电子式互感器的极性、相序、精度误差,通道延时是否满足要求,确保电能计量、测量装置的准确性和可靠性。2技术标准和规程规范2.1技术标准GB/T20840.8《电子式电流互感器》DL/T448-2000《电能计量装置技术管理规程》Q/GDW441-2010《智能变电站继电保护技术规范》3检测项目(1)外观检查(2)全光纤电子式互感器误差测试(3)全光纤电子式互感器绕组极性检查(4)全光纤电子式互感器通道延时4试验原理采用比较法通过专用互感器校验仪测试电子式互感器的误差,即用一个与被试电子式互感器变比相同的传统精密互感器作为标准,标准互感器二次信号与被试互感器二次数字信号同时输入校验仪进行比较,直接读出被试互感器的比差f和角差δ。测试原理如下图所示:第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页FOCT误差测试原理图由于FOCT二次侧为光纤输出,需要在一次导体上通过10~100A电流通过二次数字输出验证极性。极性试验有两种方案:第一种方案在一次导体上通过直流电,通过数字式互感器分析仪分析二次数字输出可直接验证极性。第二种方案在一次导体上通过交流电,通过数字式校验仪验证极性。第二种方案可与精度试验一次完成。二次供电电源的开断抗干扰试验可直接对供电电源进行开断,通过分析仪或校验仪观察二次数字输出,验证输出结果的正常。5试验条件5.1试验对象条件FOCT所连断路器、隔离刀闸、接地刀闸和出线端已安装到位,并可操作,使FOCT一次电流形成回路。二次供电正常,光纤通道通讯正常。6试验设备第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页电子式电流互感器(FOCT/ECT)校验装置由交流大电流发生器、标准信号转换装置/高精度数字表、标准电流互感器、电子式互感器校验仪、二次转换器及相关配套设备等组成。极性试验需要配置直流大电流发生器、数字式互感器分析仪(直流法);或交流大电流发生器、数字式互感器校验仪(交流法)电子式电压互感器(OVT/EVT)校验装置由调压器、试验变压器、谐振装置、标准电压互感器、偶合电感、电子式互感器校验仪、二次转换器及相关配套设备等组成。互感器校验仪的测量不确定度小于0.05%。7电子式互感器试验方法、步骤、流程7.1FOCT试验(1)安全措施现场试验区装设围栏,悬挂“止步,高压危险”标识牌;(2)FOCT极性判断认真检查试验接线、仪器量限,调压器回零位。调节调压器,将一次电流升至额定电流的1%,利用校验仪判断ECT极性正确性。(3)FOCT误差测试、通道延时测试依次将一次电流升至额定电流的1%,5%,20%,100%,120%,利用校验仪读取误差、测试通道延时,并记录数据。(4)开断FCOT供电电源,进行二次供电电源的开断抗干扰试验,通过分第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页析仪或校验仪观察数字输出,验证输出结果的正常。(5)试验结束,断开试验电源,回复互感器接线。8验结果处理现场测试人员根据计量、保护专业需求记录现场数据,推荐格式见附录检测数据端口准确度等级误差额定电流/电压百分数(%)2580100120比值误差(%)相位误差(分)比值误差(%)相位误差(分)比值误差(%)相位误差(分)相序:编号:比值误差(%)第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页相位误差(分)比值误差(%)相位误差(分)比值误差(%)相位误差(分)相序:编号:比值误差(%)相位误差(分)比值误差(%)相位误差(分)比值误差(%)相位误差(分)相序:编号:比值误差(%)相位误差第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页(分)比值误差(%)相位误差(分)比值误差(%)相位误差(分)
