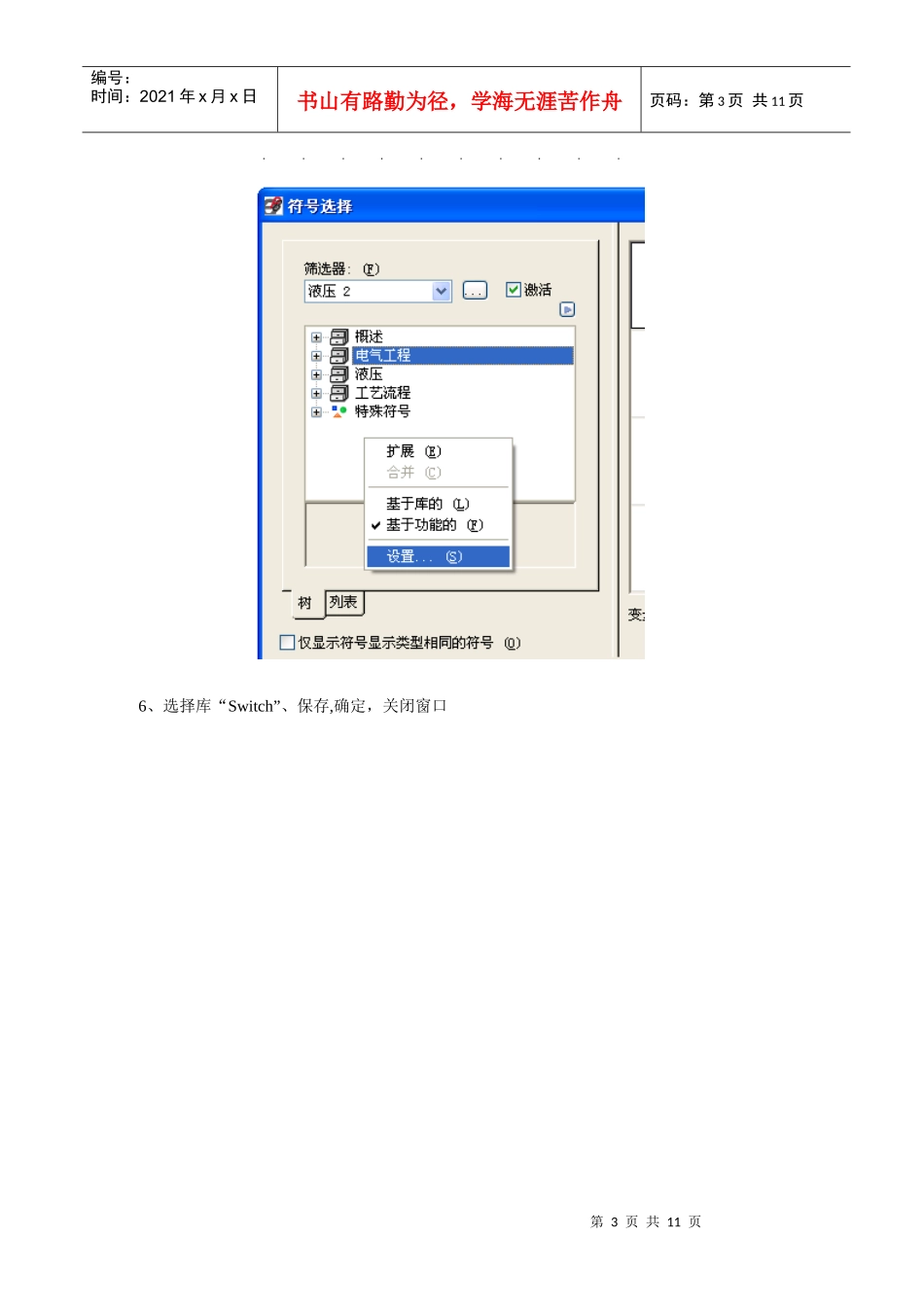

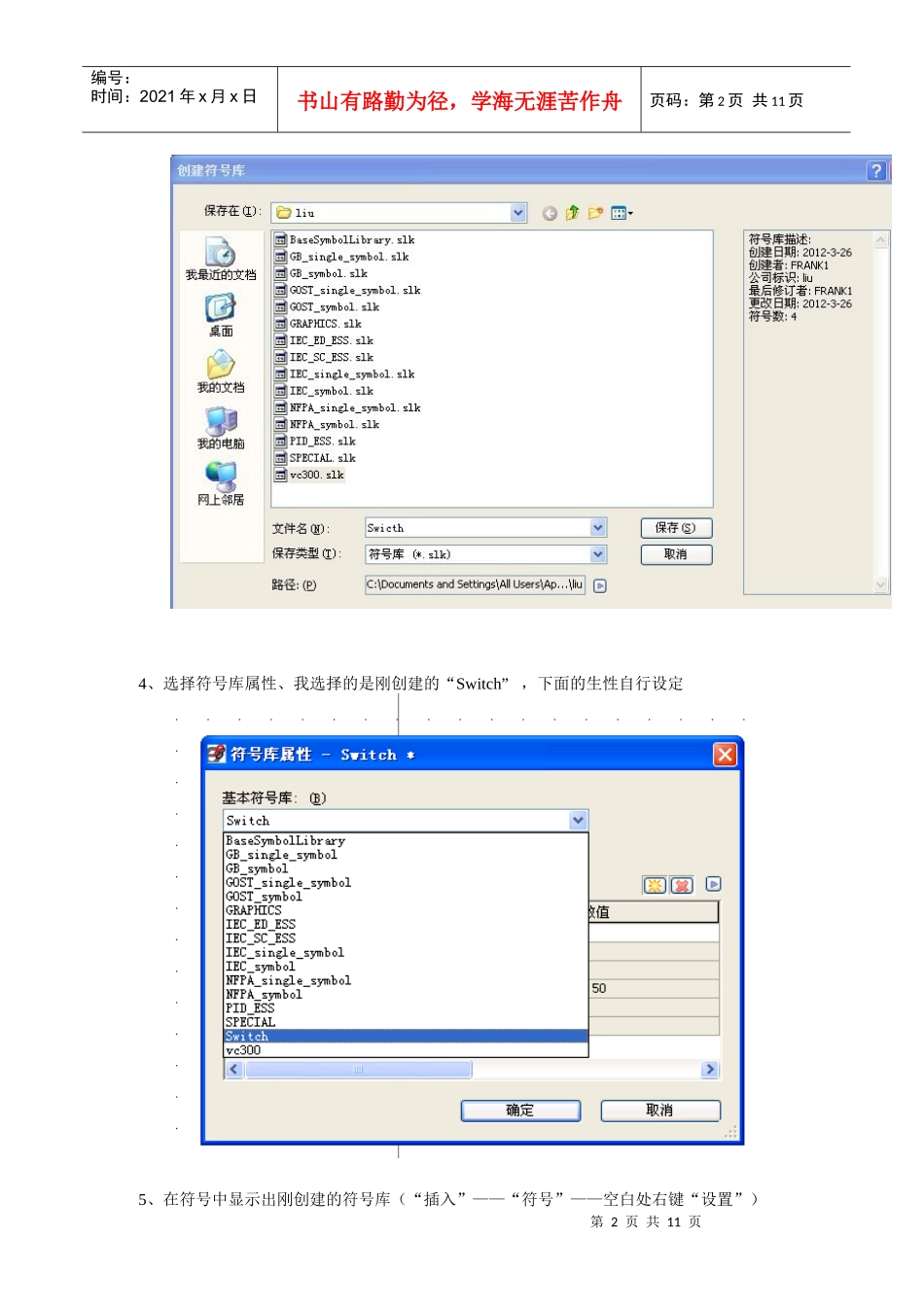

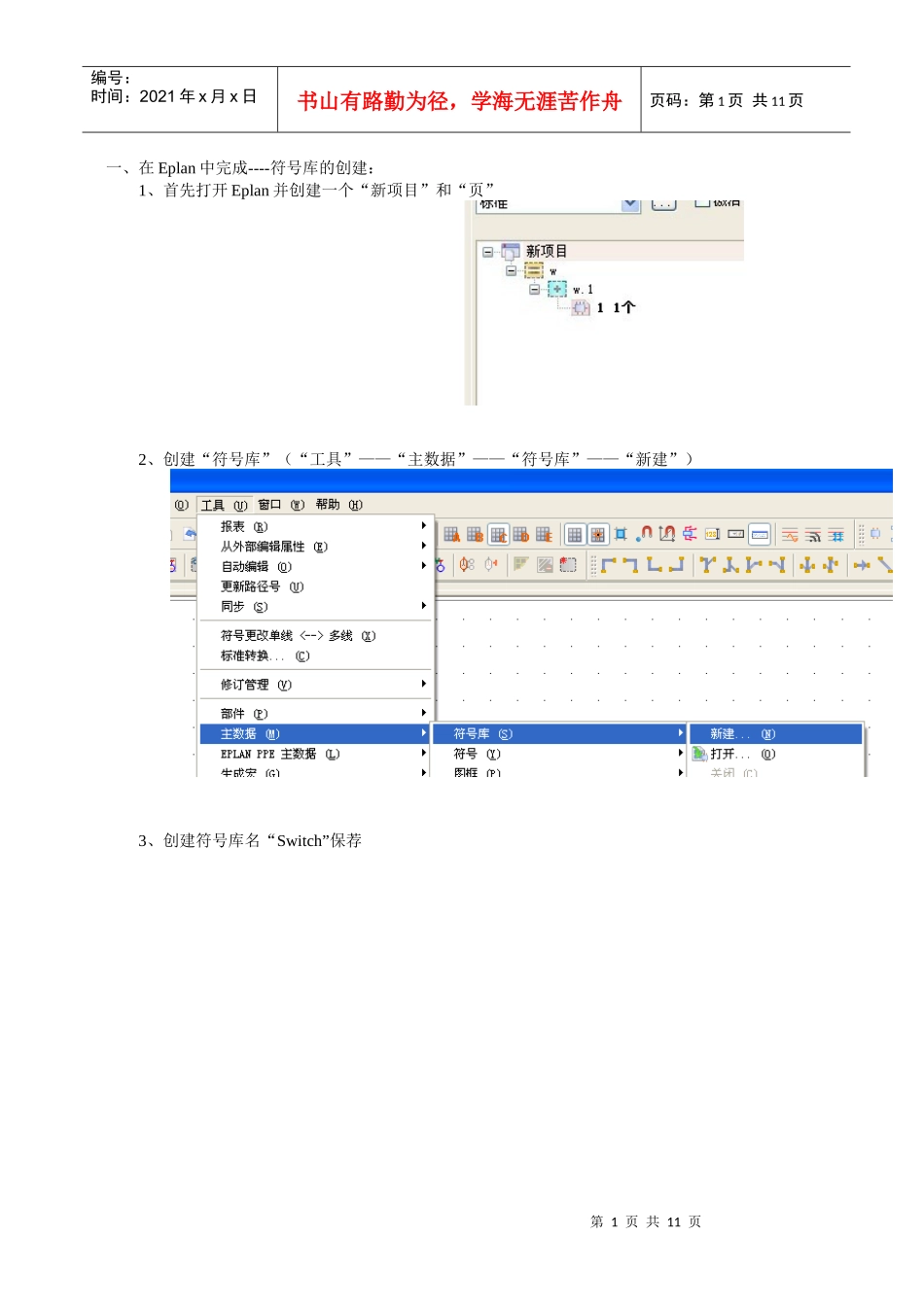

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页一、在Eplan中完成----符号库的创建：1、首先打开Eplan并创建一个“新项目”和“页”2、创建“符号库”（“工具”——“主数据”——“符号库”——“新建”）3、创建符号库名“Switch”保荐第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页4、选择符号库属性、我选择的是刚创建的“Switch”，下面的生性自行设定5、在符号中显示出刚创建的符号库（“插入”——“符号”——空白处右键“设置”）第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页6、选择库“Switch”、保存,确定，关闭窗口第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页二、符号的创建第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页1、在“11个”编集页中画一个自已想要的电器元件（从“插入”中选择一个现有的“符号”或“宏元件”也可以）1、1例如在页中画的新电器元件（固态继电器）2、新建符号页（“工具”——“主数据”——“符号”——“新建”）第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页3、将“1、1”中创建的元件复制到“Switch”符号面版中，确定第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页3、1选择刚创建的符号区3、2确定即可从符号库中调用刚创建的符号第8页共11页第7页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共
