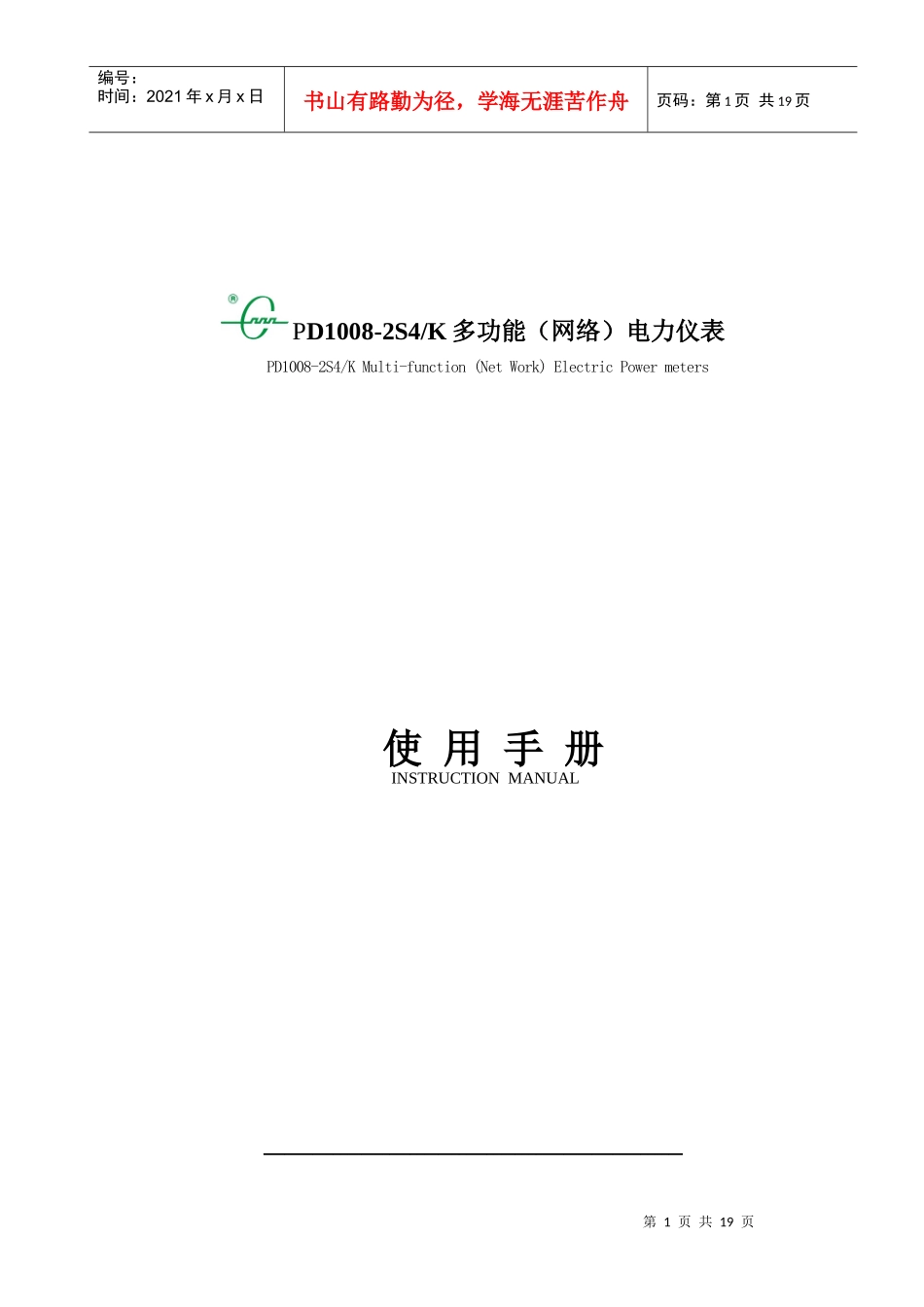

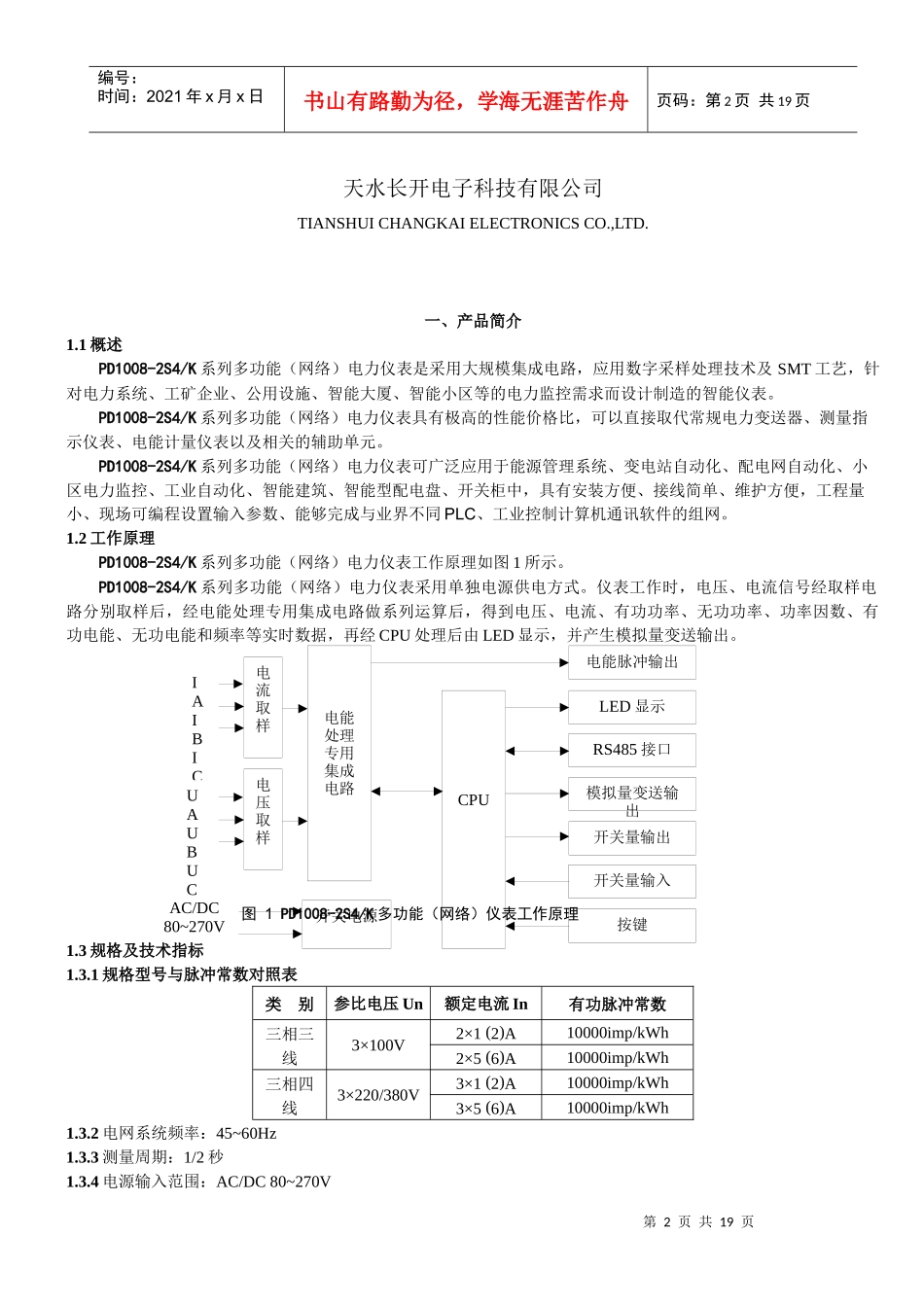

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页PD1008-2S4/K多功能（网络）电力仪表PD1008-2S4/KMulti-function(NetWork)ElectricPowermeters使用手册INSTRUCTIONMANUAL____________________________________________________________第2页共19页第1页共19页电流取样电压取样电能处理专用集成电路CPU开关电源AC/DC80~270VIAIBICUAUBUCRS485接口LED显示模拟量变送输出按键电能脉冲输出开关量输出开关量输入编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页天水长开电子科技有限公司TIANSHUICHANGKAIELECTRONICSCO.,LTD.一、产品简介1.1概述PD1008-2S4/K系列多功能（网络）电力仪表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，针对电力系统、工矿企业、公用设施、智能大厦、智能小区等的电力监控需求而设计制造的智能仪表。PD1008-2S4/K系列多功能（网络）电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。PD1008-2S4/K系列多功能（网络）电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工业控制计算机通讯软件的组网。1.2工作原理PD1008-2S4/K系列多功能（网络）电力仪表工作原理如图1所示。PD1008-2S4/K系列多功能（网络）电力仪表采用单独电源供电方式。仪表工作时，电压、电流信号经取样电路分别取样后，经电能处理专用集成电路做系列运算后，得到电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能和频率等实时数据，再经CPU处理后由LED显示，并产生模拟量变送输出。图1PD1008-2S4/K多功能（网络）仪表工作原理1.3规格及技术指标1.3.1规格型号与脉冲常数对照表类别参比电压Un额定电流In有功脉冲常数三相三线3×100V2×1(2)A10000imp/kWh2×5(6)A10000imp/kWh三相四线3×220/380V3×1(2)A10000imp/kWh3×5(6)A10000imp/kWh1.3.2电网系统频率：45~60Hz1.3.3测量周期：1/2秒1.3.4电源输入范围：AC/DC80~270V第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页功耗：≤5VA1.3.5模拟量输出参数输出范围：4~20mA/0~20mA精度等级：0.5%过载：120%有效输出，最大电流24mA负载：RMAX=400Ω1.3.6开关量输入参数无源干接点，接通电阻<500Ω，关断电阻>100kΩ1.3.7开关量输出参数继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A1.3.8精度参数额定值范围精度电压AC100V25~120%0.2%AC220V电流AC1A0~120%0.2%AC5A有功/无功/视在功率--0.5%有功/无功电能--0.5%功率因数--0.5%频率-45~60Hz±0.1Hz表1精度1.3.9气候条件正常工作温度：-20℃~+50℃极限工作温度：-30℃~+60℃存贮和运输温度：-40℃~+70℃存贮和工作湿度：≤85％1.3.10外形尺寸：120mm×120mm×106.5mm1.3.11重量：约0.8kg二、外形与安装说明2.1安装尺寸图2PD1008-2S4/K系列多功能（网络）电力仪表安装图2.2安装方法2.2.1在固定的配电柜上，选择合适的位置开一个111×111的安装孔；第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页2.2.2取出监测仪、固定夹和螺丝；2.2.3将仪表插入配电柜的安装孔内；2.2.4安装好仪表的固定夹，锁紧固定螺丝。2.3接线端子上排：电流、测试和通讯端子电流端子测试端子485*12*34*56789101112IAIBICP+Q+P-Q-AB图3电流、测试和通讯端子注：“P+”—表示有功脉冲输出正“P-”—表示有功脉冲输出地“Q+”—表示无功脉冲输出正“Q-”—表示无功脉冲输出地中排：输入和输出端子输出端子开关量输入端子+2526+2728+2930+3132333435363738OUT1OUT2DOUT3OUT4IN1IN2IN3IN4COM图4输入和输出端子图5信号端子注：根据型号的不同，输出端子分别具有开关量输出或模拟量变送输出功能COM—开关量输入共地下排：电压和电源端子PD1008-2S4/K系列多功能（网络）电力仪表具有多种接线...
