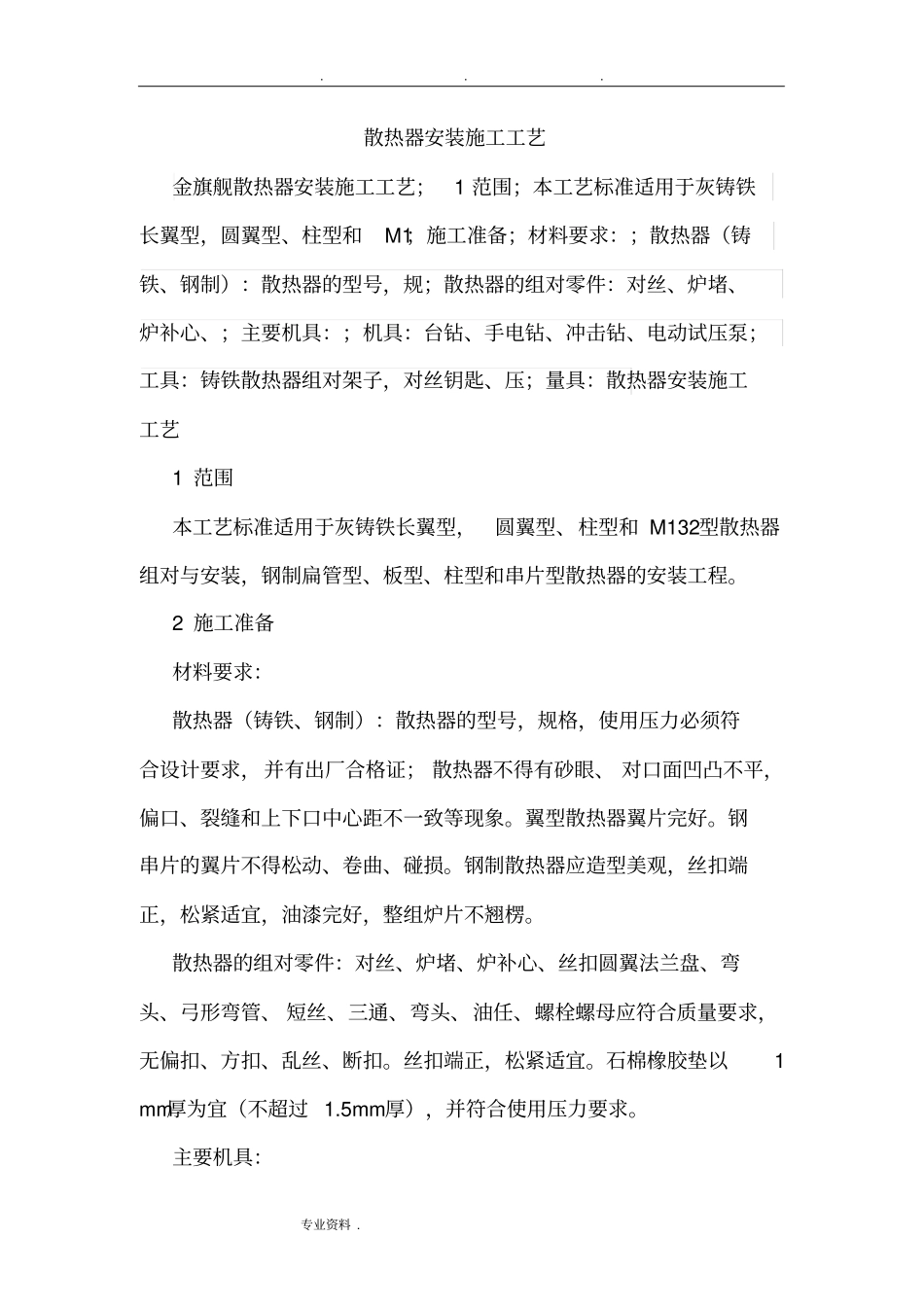

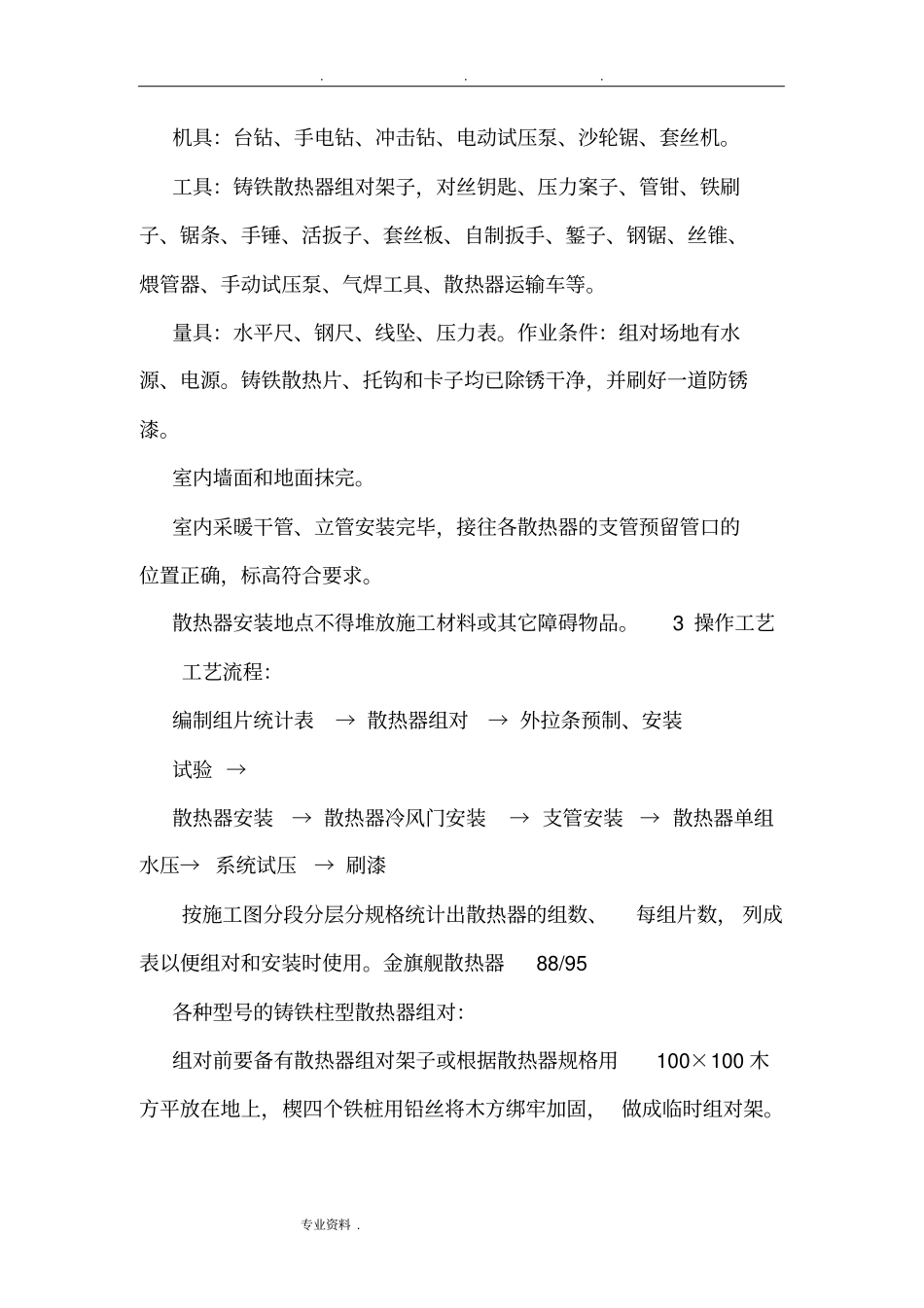

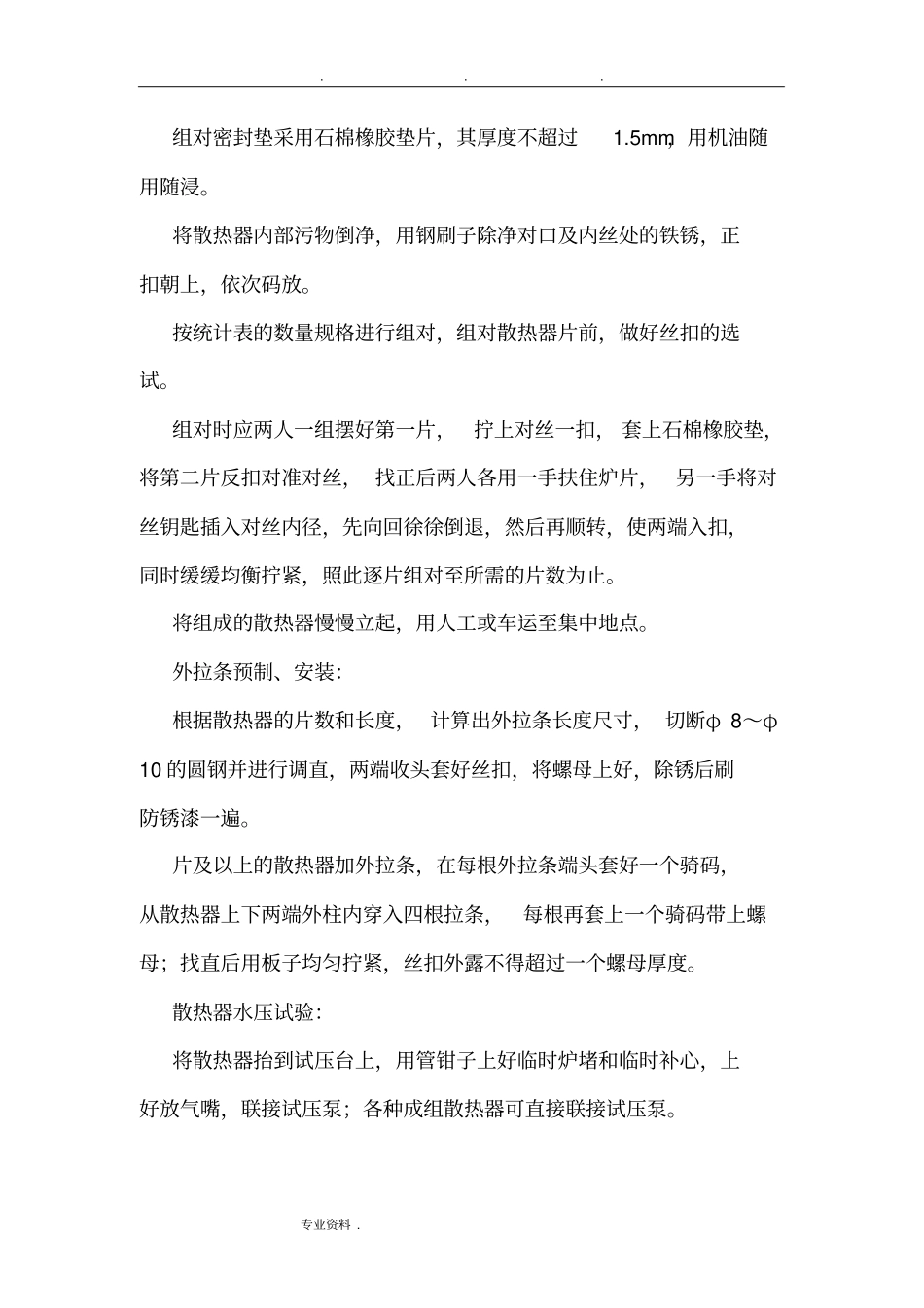

...专业资料.散热器安装施工工艺金旗舰散热器安装施工工艺；1范围；本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和M1；施工准备；材料要求：；散热器（铸铁、钢制）：散热器的型号，规；散热器的组对零件：对丝、炉堵、炉补心、；主要机具：；机具：台钻、手电钻、冲击钻、电动试压泵；工具：铸铁散热器组对架子，对丝钥匙、压；量具：散热器安装施工工艺1范围本工艺标准适用于灰铸铁长翼型，圆翼型、柱型和M132型散热器组对与安装，钢制扁管型、板型、柱型和串片型散热器的安装工程。2施工准备材料要求：散热器（铸铁、钢制）：散热器的型号，规格，使用压力必须符合设计要求，并有出厂合格证；散热器不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、卷曲、碰损。钢制散热器应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。散热器的组对零件：对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以1mm厚为宜（不超过1.5mm厚），并符合使用压力要求。主要机具：...专业资料.机具：台钻、手电钻、冲击钻、电动试压泵、沙轮锯、套丝机。工具：铸铁散热器组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳手、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、散热器运输车等。量具：水平尺、钢尺、线坠、压力表。作业条件：组对场地有水源、电源。铸铁散热片、托钩和卡子均已除锈干净，并刷好一道防锈漆。室内墙面和地面抹完。室内采暖干管、立管安装完毕，接往各散热器的支管预留管口的位置正确，标高符合要求。散热器安装地点不得堆放施工材料或其它障碍物品。3操作工艺工艺流程：编制组片统计表→散热器组对→外拉条预制、安装试验→散热器安装→散热器冷风门安装→支管安装→散热器单组水压→系统试压→刷漆按施工图分段分层分规格统计出散热器的组数、每组片数，列成表以便组对和安装时使用。金旗舰散热器88/95各种型号的铸铁柱型散热器组对：组对前要备有散热器组对架子或根据散热器规格用100×100木方平放在地上，楔四个铁桩用铅丝将木方绑牢加固，做成临时组对架。...专业资料.组对密封垫采用石棉橡胶垫片，其厚度不超过1.5mm，用机油随用随浸。将散热器内部污物倒净，用钢刷子除净对口及内丝处的铁锈，正扣朝上，依次码放。按统计表的数量规格进行组对，组对散热器片前，做好丝扣的选试。组对时应两人一组摆好第一片，拧上对丝一扣，套上石棉橡胶垫，将第二片反扣对准对丝，找正后两人各用一手扶住炉片，另一手将对丝钥匙插入对丝内径，先向回徐徐倒退，然后再顺转，使两端入扣，同时缓缓均衡拧紧，照此逐片组对至所需的片数为止。将组成的散热器慢慢立起，用人工或车运至集中地点。外拉条预制、安装：根据散热器的片数和长度，计算出外拉条长度尺寸，切断φ8～φ10的圆钢并进行调直，两端收头套好丝扣，将螺母上好，除锈后刷防锈漆一遍。片及以上的散热器加外拉条，在每根外拉条端头套好一个骑码，从散热器上下两端外柱内穿入四根拉条，每根再套上一个骑码带上螺母；找直后用板子均匀拧紧，丝扣外露不得超过一个螺母厚度。散热器水压试验：将散热器抬到试压台上，用管钳子上好临时炉堵和临时补心，上好放气嘴，联接试压泵；各种成组散热器可直接联接试压泵。...专业资料.试压时打开进水截门，往散热器内充水，同时打开放气嘴，排净空气，待水满后关闭放气嘴。不渗漏为合格。外部比试，量到漏水接口的长度，在钥匙杆上做标记，将钥匙从散热器对丝孔中伸入至标记处，按丝扣旋紧的方向拧动钥匙，使接口继续上紧或卸下换垫，如有坏片需换片。钢制散热器如有砂眼渗漏可补焊，返修好后再进行水压试验，直到合格。不能用的坏片要作明显标记（或用手锤将坏片砸一个明显的孔洞单独存放），防止再次混入好片中误组对。打开泄水阀门，拆掉临时丝绪和临时补心，泄净水后将散热器运到集中地点，补焊处要补刷二道防锈漆。散热器安装：按设计图要求，利用所作...
