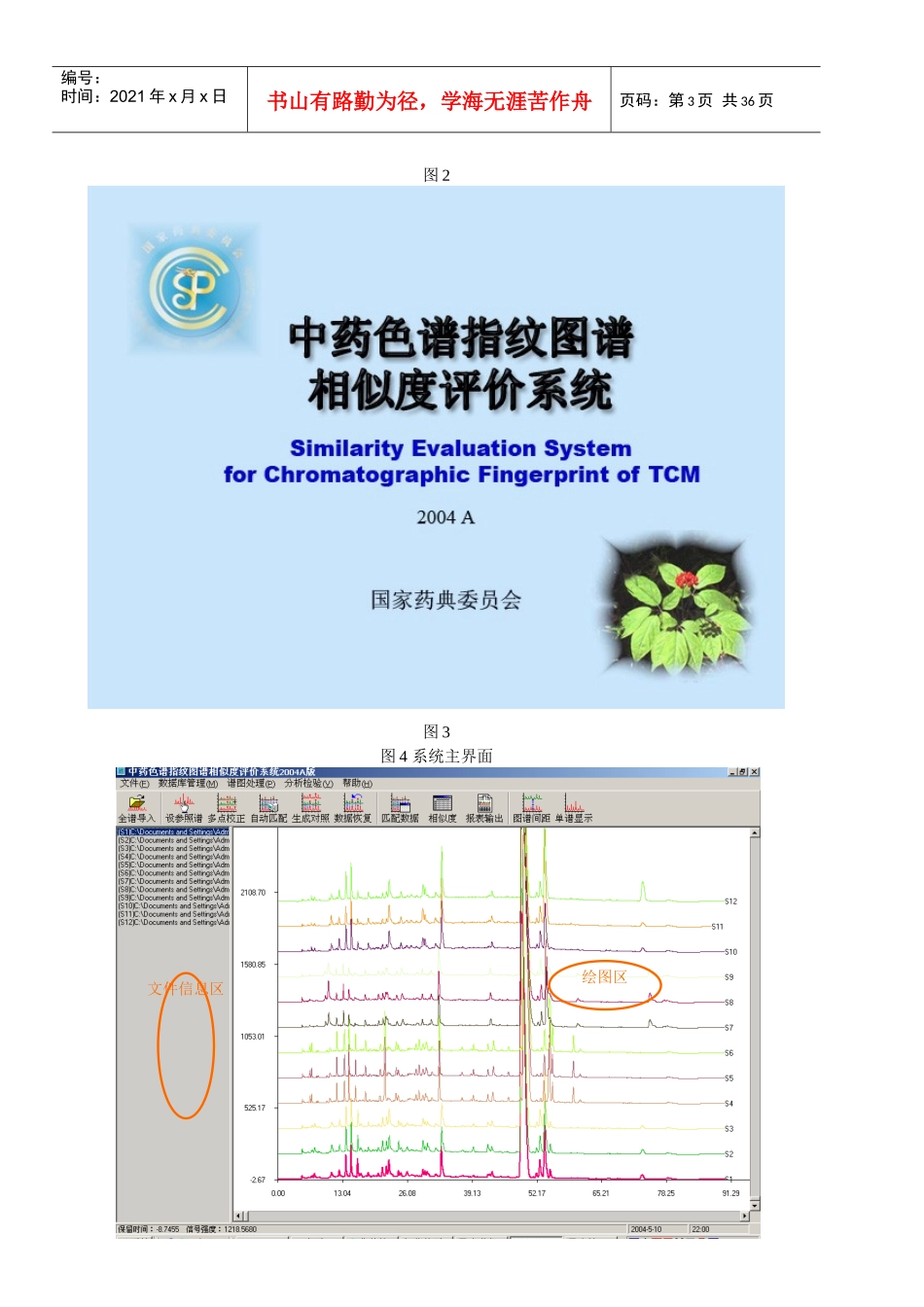

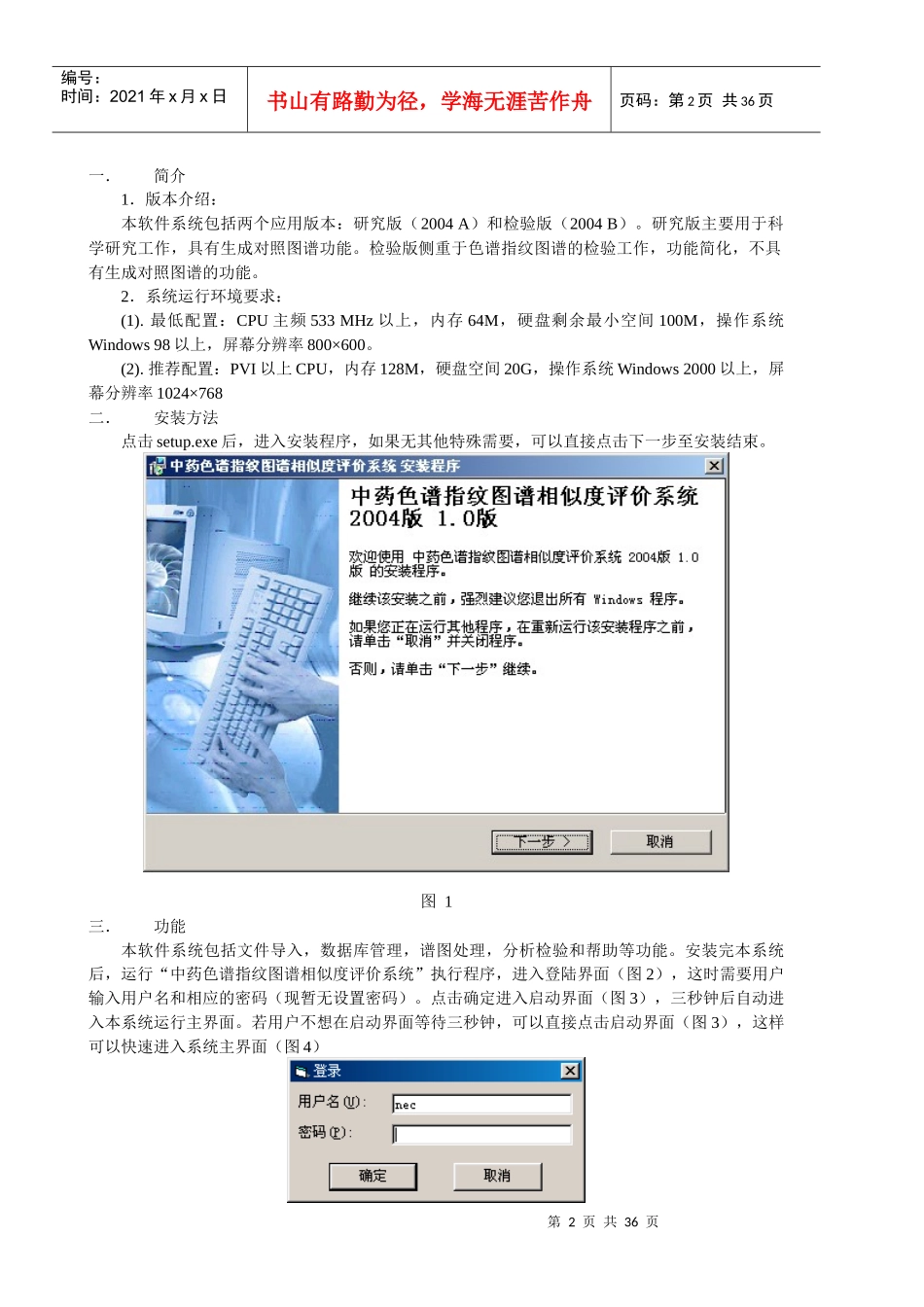

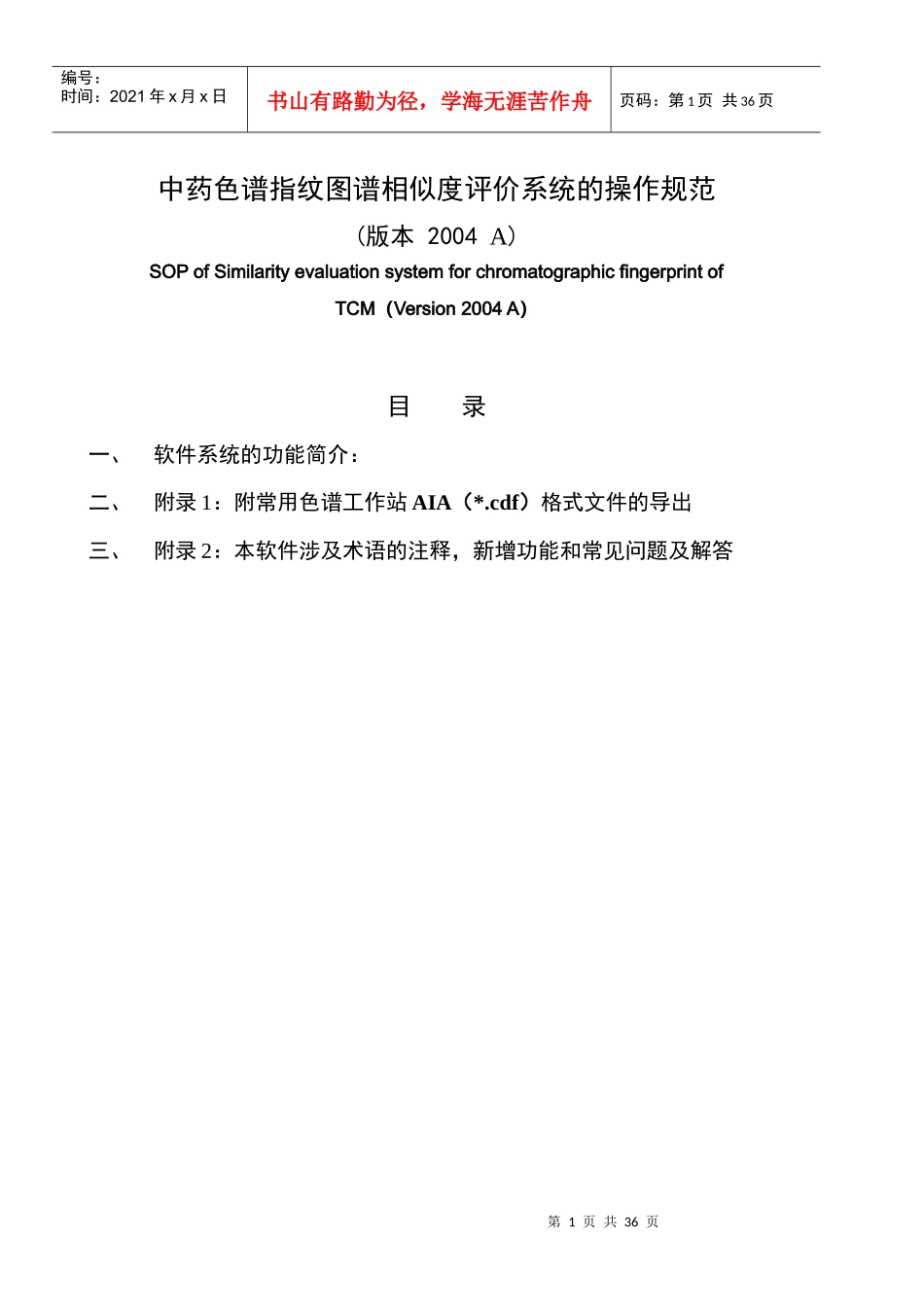

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页中药色谱指纹图谱相似度评价系统的操作规范(版本2004A)SOPofSimilarityevaluationsystemforchromatographicfingerprintofTCM（Version2004A）目录一、软件系统的功能简介：二、附录1：附常用色谱工作站AIA（*.cdf）格式文件的导出三、附录2：本软件涉及术语的注释，新增功能和常见问题及解答第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页一．简介1．版本介绍：本软件系统包括两个应用版本：研究版（2004A）和检验版（2004B）。研究版主要用于科学研究工作，具有生成对照图谱功能。检验版侧重于色谱指纹图谱的检验工作，功能简化，不具有生成对照图谱的功能。2．系统运行环境要求：(1).最低配置：CPU主频533MHz以上，内存64M，硬盘剩余最小空间100M，操作系统Windows98以上，屏幕分辨率800×600。(2).推荐配置：PVI以上CPU，内存128M，硬盘空间20G，操作系统Windows2000以上，屏幕分辨率1024×768二．安装方法点击setup.exe后，进入安装程序，如果无其他特殊需要，可以直接点击下一步至安装结束。图1三．功能本软件系统包括文件导入，数据库管理，谱图处理，分析检验和帮助等功能。安装完本系统后，运行“中药色谱指纹图谱相似度评价系统”执行程序，进入登陆界面（图2），这时需要用户输入用户名和相应的密码（现暂无设置密码）。点击确定进入启动界面（图3），三秒钟后自动进入本系统运行主界面。若用户不想在启动界面等待三秒钟，可以直接点击启动界面（图3），这样可以快速进入系统主界面（图4）第3页共36页第2页共36页绘图区文件信息区编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页图2图3图4系统主界面第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页系统主界面中(图4)，文件信息区（即图谱列表）显示样本编号（如（S1））及文件的路径名称等信息，绘图区显示相应的色谱指纹图谱和样本的编号（如（S12））。1文件打开（1）打开文件（全谱导入）（图5）：图5本系统支持三种格式文件的导入：AIA(即*.cdf)文件，文本文件（*.txt）和Scp(*.Scp)格式文件的导入（图5）。建议采用通用的AIA（*.cdf）格式文件导入。注意AIA（*.cdf）文件中应包含样本图谱的峰面积信息，在色谱工作站导出AIA（*.cdf）文件前应现进行积分。否则导出的AIA（*.cdf）文件可能因不包含峰面积信息而无法导入。为了方便用户的使用，附录中给出了主要色谱工作站的（AGILENT，WATERS，和SHIMADZU）AIA(*.cdf)数据格式的文件导出介绍。文本文件（*.txt）的导入需要采用特殊的格式，可以参考本系统导出的文本文件格式。Scp(*.Scp，即StandardChromatographicProject的简写)是本系统为生成的对照图谱的导入提供的一种特殊的文件格式。（2）导出文件（保存图谱）本系统支持将导入的图谱数据文件以文本文件（*.txt）导出保存（图6）。图6第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页（3）导出图象将导入绘制的色谱图谱可以图象形式存放，文件格式为*.bmp（图7）。图7（4）图谱删除本系统提供谱图删除功能（图8）。可以选中某一图谱删除（“删除当前图谱”功能），也可将导入的图谱全部删除（“清除所有图谱数据”）。在文件信息区选中某一样本图谱，然后在文件菜单栏中点击“删除当前图谱”，即可将选中的样本图谱删除。若点击“清除所有图谱数据”，所有样本图谱全部删除。图82数据库功能：数据库管理包括药材信息建档（图9）、制剂信息建档（图10）和参照图谱建档功能（图11），便于用户信息管理。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页图9第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页图10图113谱图处理：（1）数据剪切数据剪切功能可使用户选择一定时间范围内的色谱数据进行匹配。点击“谱图处理”中的“数据剪切”功能...
