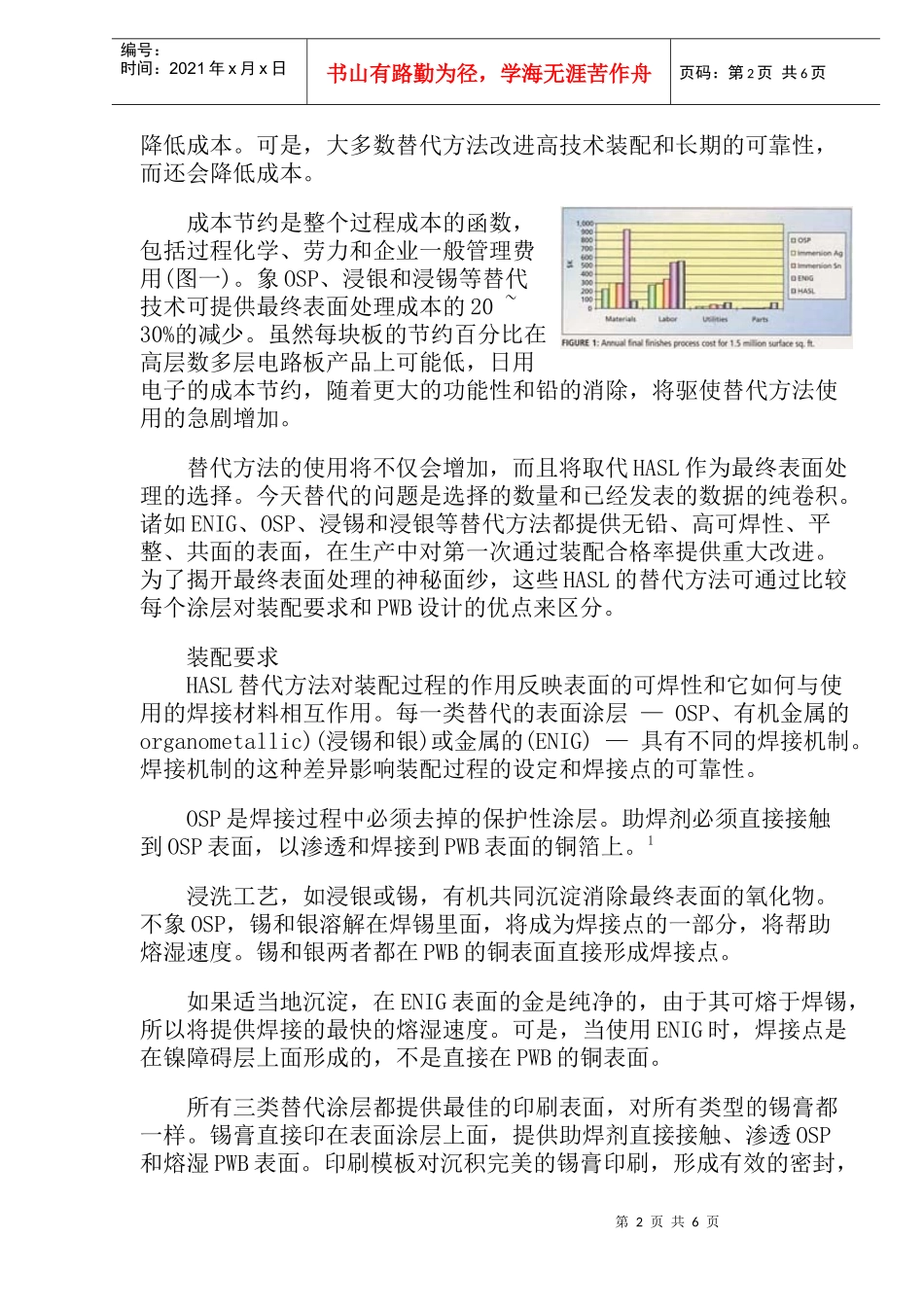

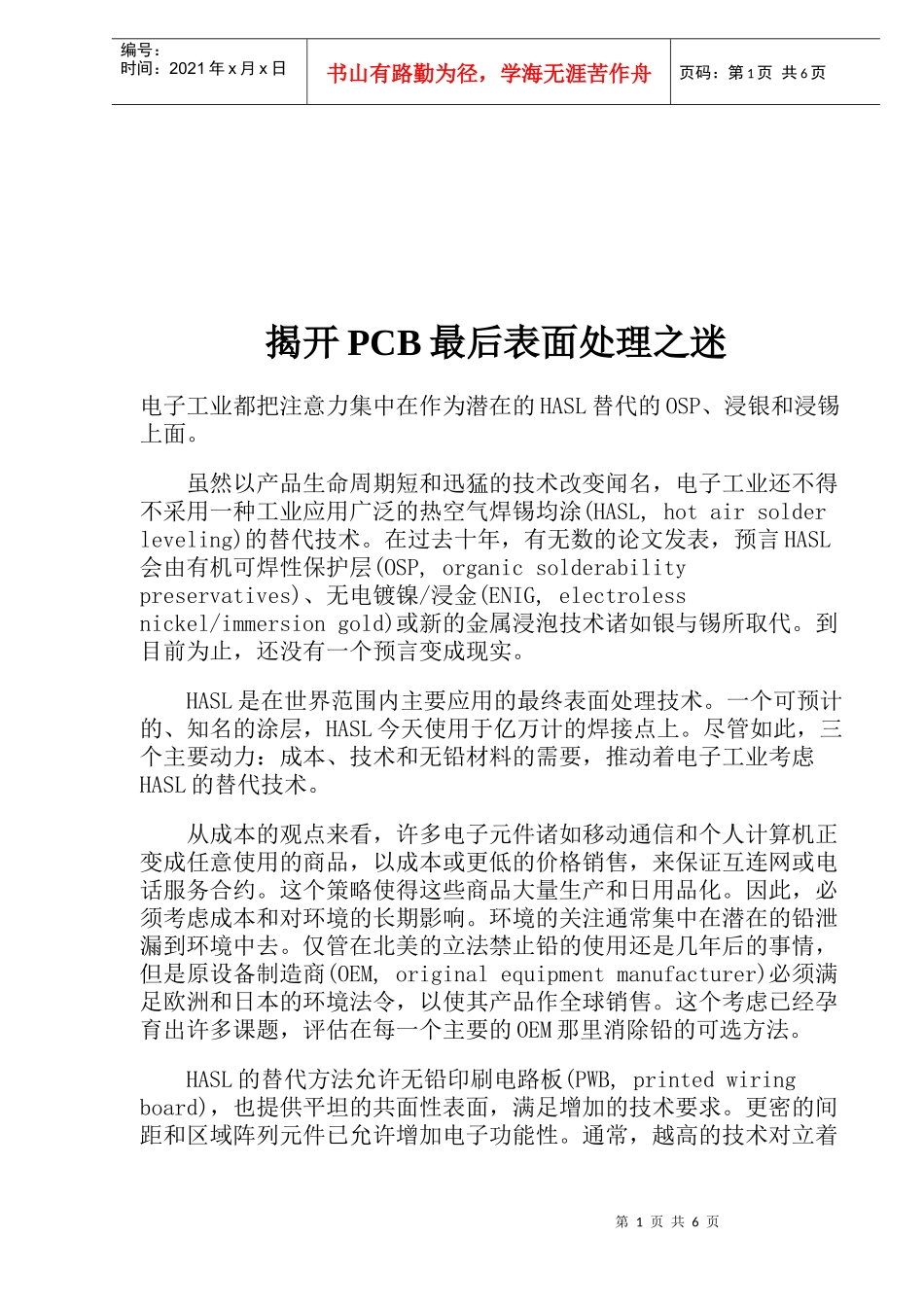

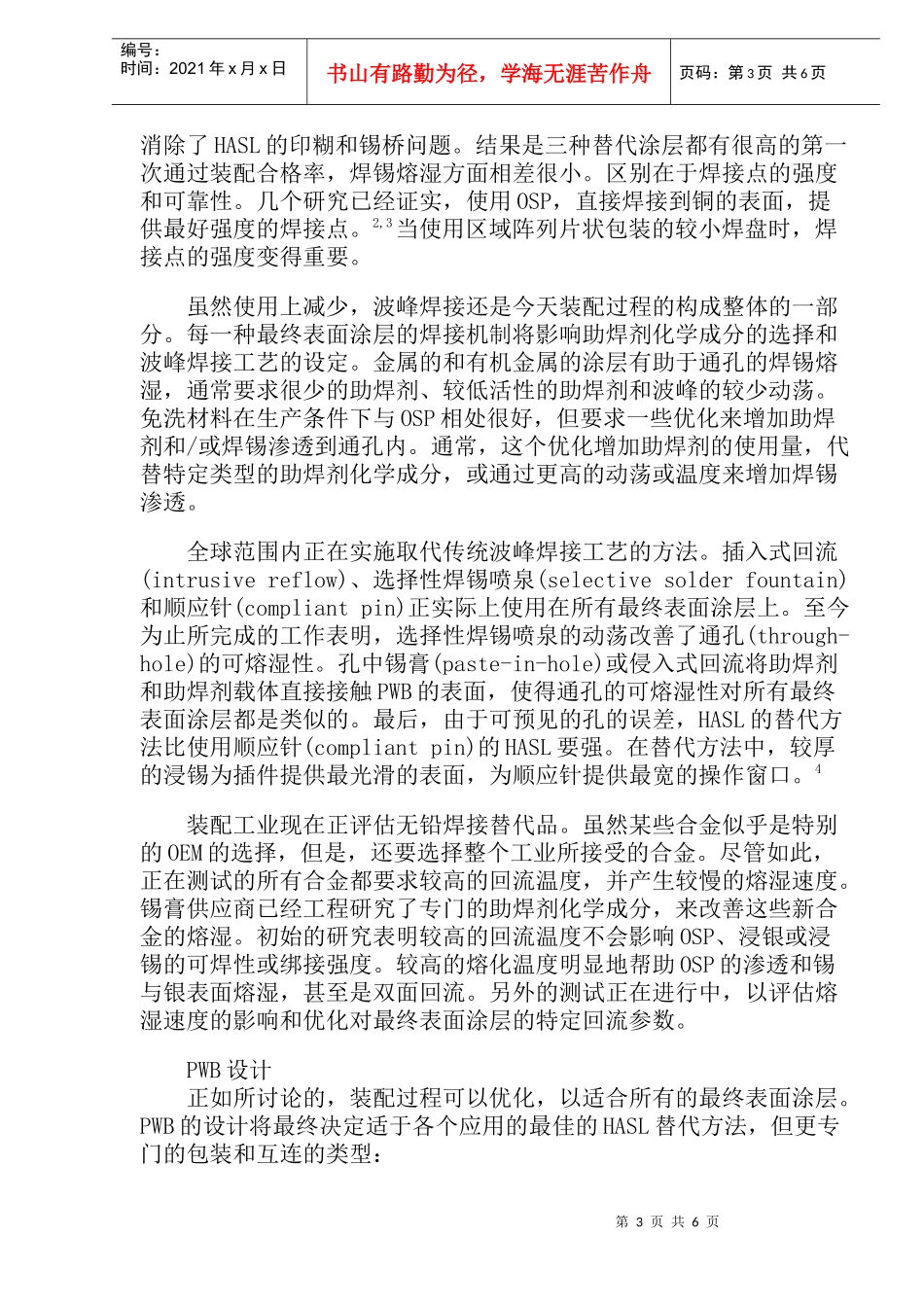

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页揭开PCB最后表面处理之迷电子工业都把注意力集中在作为潜在的HASL替代的OSP、浸银和浸锡上面。虽然以产品生命周期短和迅猛的技术改变闻名，电子工业还不得不采用一种工业应用广泛的热空气焊锡均涂(HASL,hotairsolderleveling)的替代技术。在过去十年，有无数的论文发表，预言HASL会由有机可焊性保护层(OSP,organicsolderabilitypreservatives)、无电镀镍/浸金(ENIG,electrolessnickel/immersiongold)或新的金属浸泡技术诸如银与锡所取代。到目前为止，还没有一个预言变成现实。HASL是在世界范围内主要应用的最终表面处理技术。一个可预计的、知名的涂层，HASL今天使用于亿万计的焊接点上。尽管如此，三个主要动力：成本、技术和无铅材料的需要，推动着电子工业考虑HASL的替代技术。从成本的观点来看，许多电子元件诸如移动通信和个人计算机正变成任意使用的商品，以成本或更低的价格销售，来保证互连网或电话服务合约。这个策略使得这些商品大量生产和日用品化。因此，必须考虑成本和对环境的长期影响。环境的关注通常集中在潜在的铅泄漏到环境中去。仅管在北美的立法禁止铅的使用还是几年后的事情，但是原设备制造商(OEM,originalequipmentmanufacturer)必须满足欧洲和日本的环境法令，以使其产品作全球销售。这个考虑已经孕育出许多课题，评估在每一个主要的OEM那里消除铅的可选方法。HASL的替代方法允许无铅印刷电路板(PWB,printedwiringboard)，也提供平坦的共面性表面，满足增加的技术要求。更密的间距和区域阵列元件已允许增加电子功能性。通常，越高的技术对立着第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页降低成本。可是，大多数替代方法改进高技术装配和长期的可靠性，而还会降低成本。成本节约是整个过程成本的函数，包括过程化学、劳力和企业一般管理费用(图一)。象OSP、浸银和浸锡等替代技术可提供最终表面处理成本的20~30%的减少。虽然每块板的节约百分比在高层数多层电路板产品上可能低，日用电子的成本节约，随着更大的功能性和铅的消除，将驱使替代方法使用的急剧增加。替代方法的使用将不仅会增加，而且将取代HASL作为最终表面处理的选择。今天替代的问题是选择的数量和已经发表的数据的纯卷积。诸如ENIG、OSP、浸锡和浸银等替代方法都提供无铅、高可焊性、平整、共面的表面，在生产中对第一次通过装配合格率提供重大改进。为了揭开最终表面处理的神秘面纱，这些HASL的替代方法可通过比较每个涂层对装配要求和PWB设计的优点来区分。装配要求HASL替代方法对装配过程的作用反映表面的可焊性和它如何与使用的焊接材料相互作用。每一类替代的表面涂层—OSP、有机金属的organometallic)(浸锡和银)或金属的(ENIG)—具有不同的焊接机制。焊接机制的这种差异影响装配过程的设定和焊接点的可靠性。OSP是焊接过程中必须去掉的保护性涂层。助焊剂必须直接接触到OSP表面，以渗透和焊接到PWB表面的铜箔上。1浸洗工艺，如浸银或锡，有机共同沉淀消除最终表面的氧化物。不象OSP，锡和银溶解在焊锡里面，将成为焊接点的一部分，将帮助熔湿速度。锡和银两者都在PWB的铜表面直接形成焊接点。如果适当地沉淀，在ENIG表面的金是纯净的，由于其可熔于焊锡，所以将提供焊接的最快的熔湿速度。可是，当使用ENIG时，焊接点是在镍障碍层上面形成的，不是直接在PWB的铜表面。所有三类替代涂层都提供最佳的印刷表面，对所有类型的锡膏都一样。锡膏直接印在表面涂层上面，提供助焊剂直接接触、渗透OSP和熔湿PWB表面。印刷模板对沉积完美的锡膏印刷，形成有效的密封，第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页消除了HASL的印糊和锡桥问题。结果是三种替代涂层都有很高的第一次通过装配合格率，焊锡熔湿方面相差很小。区别在于焊接点的强度和可靠性。几个研究已经证实，使用OSP，直接焊接到铜的表面，提供最好强度的焊接点。2,3当使用区域阵列片状包装的较小焊盘时，焊接点的强度变得重要。虽然使用上...
