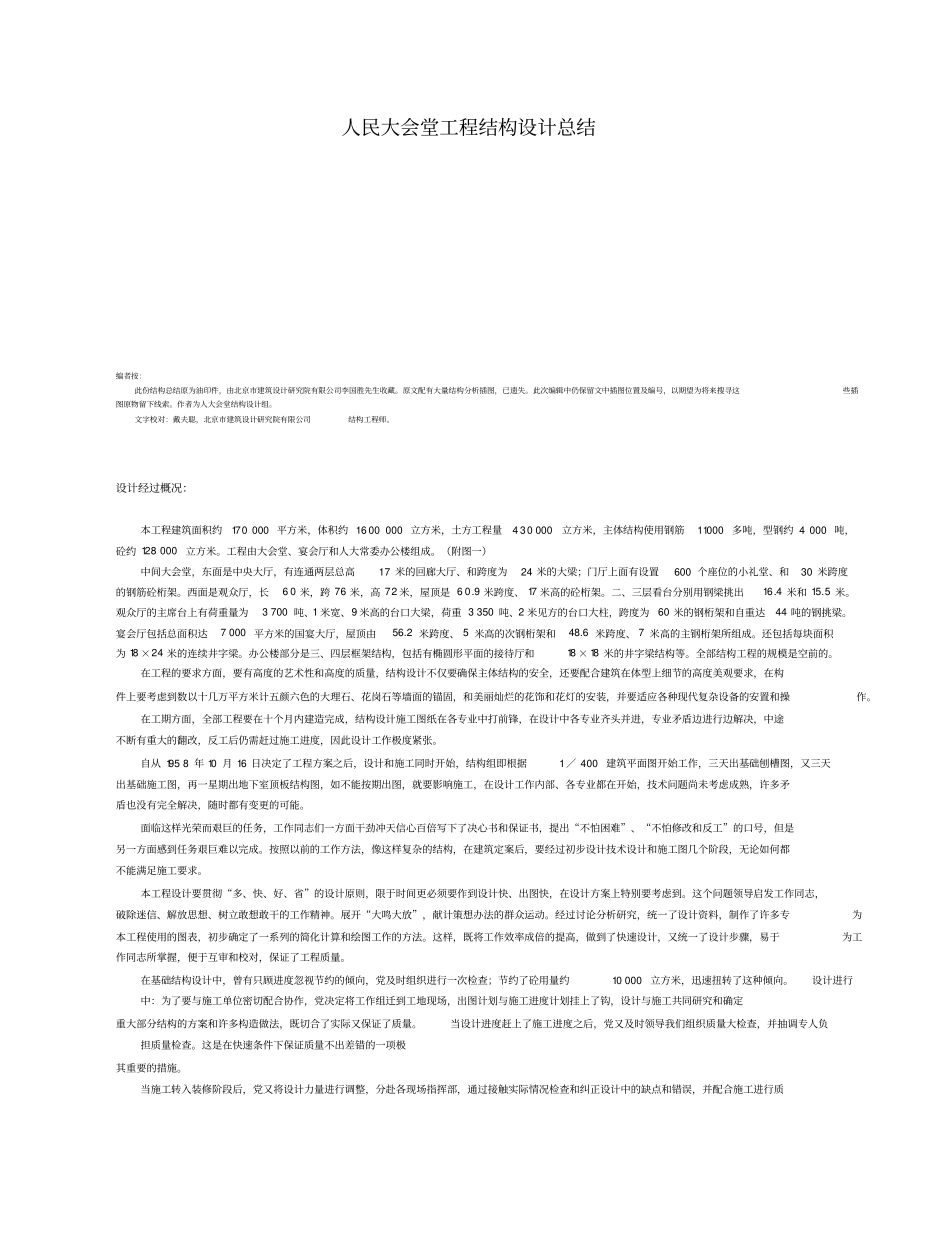

人民大会堂工程结构设计总结编者按：此份结构总结原为油印件，由北京市建筑设计研究院有限公司李国胜先生收藏。原文配有大量结构分析插图，已遗失。此次编辑中仍保留文中插图位置及编号，以期望为将来搜寻这些插图原物留下线索。作者为人大会堂结构设计组。文字校对：戴夫聪，北京市建筑设计研究院有限公司结构工程师。设计经过概况：本工程建筑面积约170000平方米，体积约1600000立方米，土方工程量430000立方米，主体结构使用钢筋11000多吨，型钢约4000吨，砼约128000立方米。工程由大会堂、宴会厅和人大常委办公楼组成。（附图一）中间大会堂，东面是中央大厅，有连通两层总高17米的回廊大厅、和跨度为24米的大梁；门厅上面有设置600个座位的小礼堂、和30米跨度的钢筋砼桁架。西面是观众厅，长60米，跨76米，高72米，屋顶是60.9米跨度、17米高的砼桁架。二、三层看台分别用钢梁挑出16.4米和15.5米。观众厅的主席台上有荷重量为3700吨、1米宽、9米高的台口大梁，荷重3350吨、2米见方的台口大柱，跨度为60米的钢桁架和自重达44吨的钢挑梁。宴会厅包括总面积达7000平方米的国宴大厅，屋顶由56.2米跨度、5米高的次钢桁架和48.6米跨度、7米高的主钢桁架所组成。还包括每块面积为18×24米的连续井字梁。办公楼部分是三、四层框架结构，包括有椭圆形平面的接待厅和18×18米的井字梁结构等。全部结构工程的规模是空前的。在工程的要求方面，要有高度的艺术性和高度的质量，结构设计不仅要确保主体结构的安全，还要配合建筑在体型上细节的高度美观要求，在构件上要考虑到数以十几万平方米计五颜六色的大理石、花岗石等墙面的锚固，和美丽灿烂的花饰和花灯的安装，并要适应各种现代复杂设备的安置和操作。在工期方面，全部工程要在十个月内建造完成，结构设计施工图纸在各专业中打前锋，在设计中各专业齐头并进，专业矛盾边进行边解决，中途不断有重大的翻改，反工后仍需赶过施工进度，因此设计工作极度紧张。自从1958年10月16日决定了工程方案之后，设计和施工同时开始，结构组即根据1／400建筑平面图开始工作，三天出基础刨槽图，又三天出基础施工图，再一星期出地下室顶板结构图，如不能按期出图，就要影响施工，在设计工作内部、各专业都在开始，技术问题尚未考虑成熟，许多矛盾也没有完全解决，随时都有变更的可能。面临这样光荣而艰巨的任务，工作同志们一方面干劲冲天信心百倍写下了决心书和保证书，提出“不怕困难”、“不怕修改和反工”的口号，但是另一方面感到任务艰巨难以完成。按照以前的工作方法，像这样复杂的结构，在建筑定案后，要经过初步设计技术设计和施工图几个阶段，无论如何都不能满足施工要求。本工程设计要贯彻“多、快、好、省”的设计原则，限于时间更必须要作到设计快、出图快，在设计方案上特别要考虑到。这个问题领导启发工作同志，破除迷信、解放思想、树立敢想敢干的工作精神。展开“大鸣大放”，献计策想办法的群众运动。经过讨论分析研究，统一了设计资料，制作了许多专为本工程使用的图表，初步确定了一系列的简化计算和绘图工作的方法。这样，既将工作效率成倍的提高，做到了快速设计，又统一了设计步骤，易于为工作同志所掌握，便于互审和校对，保证了工程质量。在基础结构设计中，曾有只顾进度忽视节约的倾向，党及时组织进行一次检查；节约了砼用量约10000立方米，迅速扭转了这种倾向。设计进行中：为了要与施工单位密切配合协作，党决定将工作组迁到工地现场，出图计划与施工进度计划挂上了钩，设计与施工共同研究和确定重大部分结构的方案和许多构造做法，既切合了实际又保证了质量。当设计进度赶上了施工进度之后，党又及时领导我们组织质量大检查，并抽调专人负担质量检查。这是在快速条件下保证质量不出差错的一项极其重要的措施。当施工转入装修阶段后，党又将设计力量进行调整，分赴各现场指挥部，通过接触实际情况检查和纠正设计中的缺点和错误，并配合施工进行质《人民大会堂工程结构设计总结》原件量检查。曾先后解决图纸交代不清、大样不全等一些问题，包括栏杆、生铁通风篦子的安装做法等。在检查工程质量时，和施工检查同志一起，对...
