井架搭拆安全施工方案VIP免费

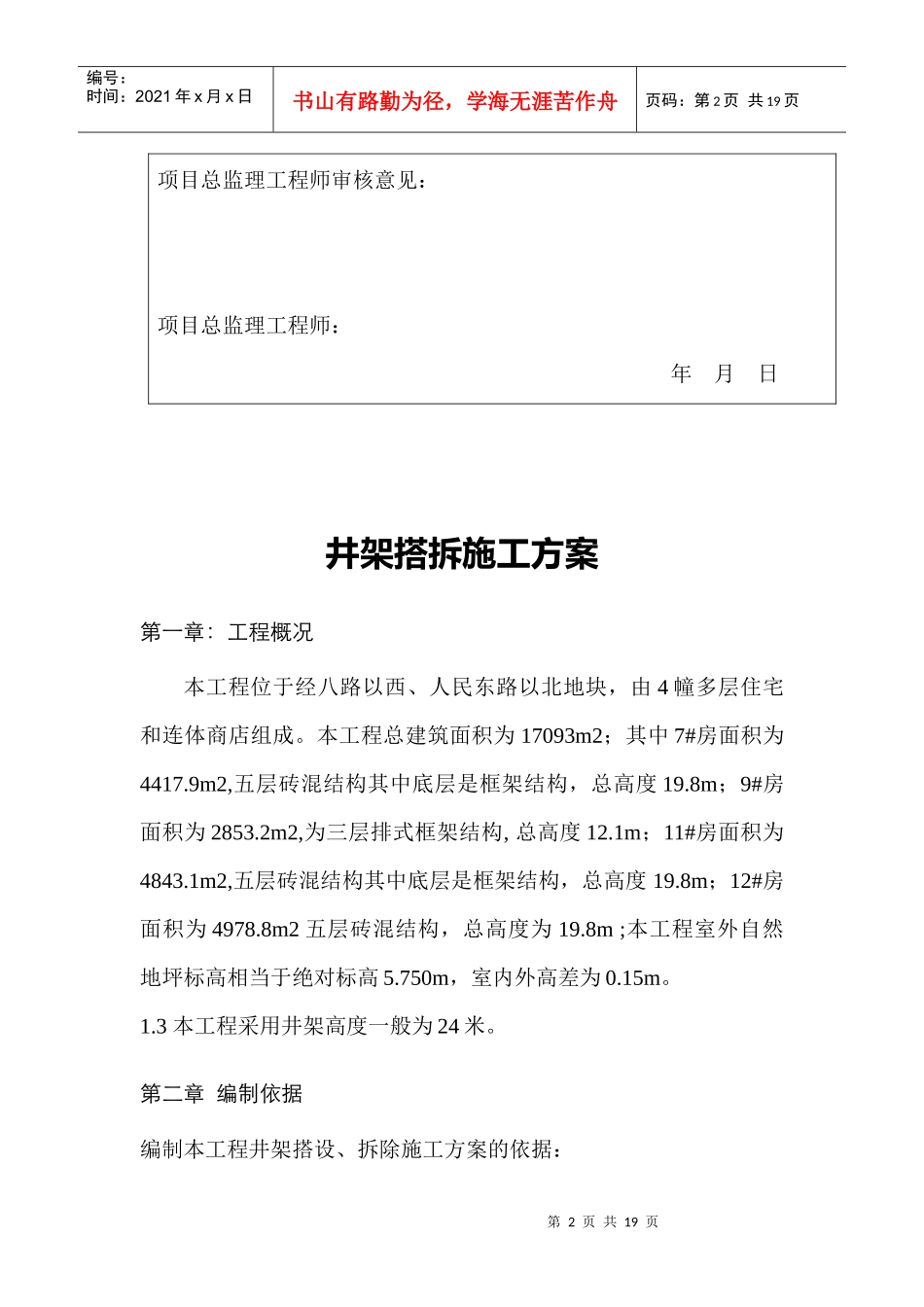

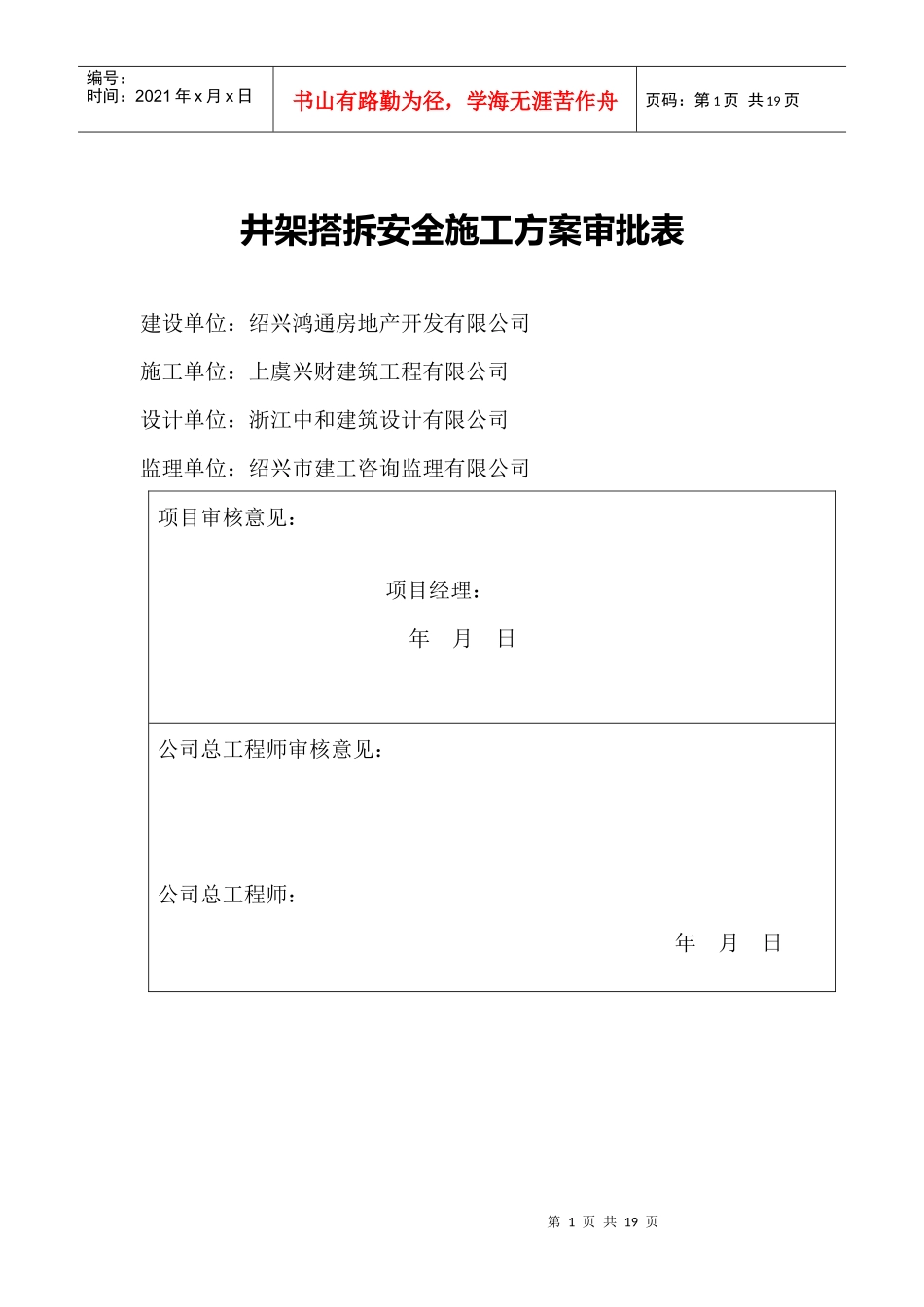

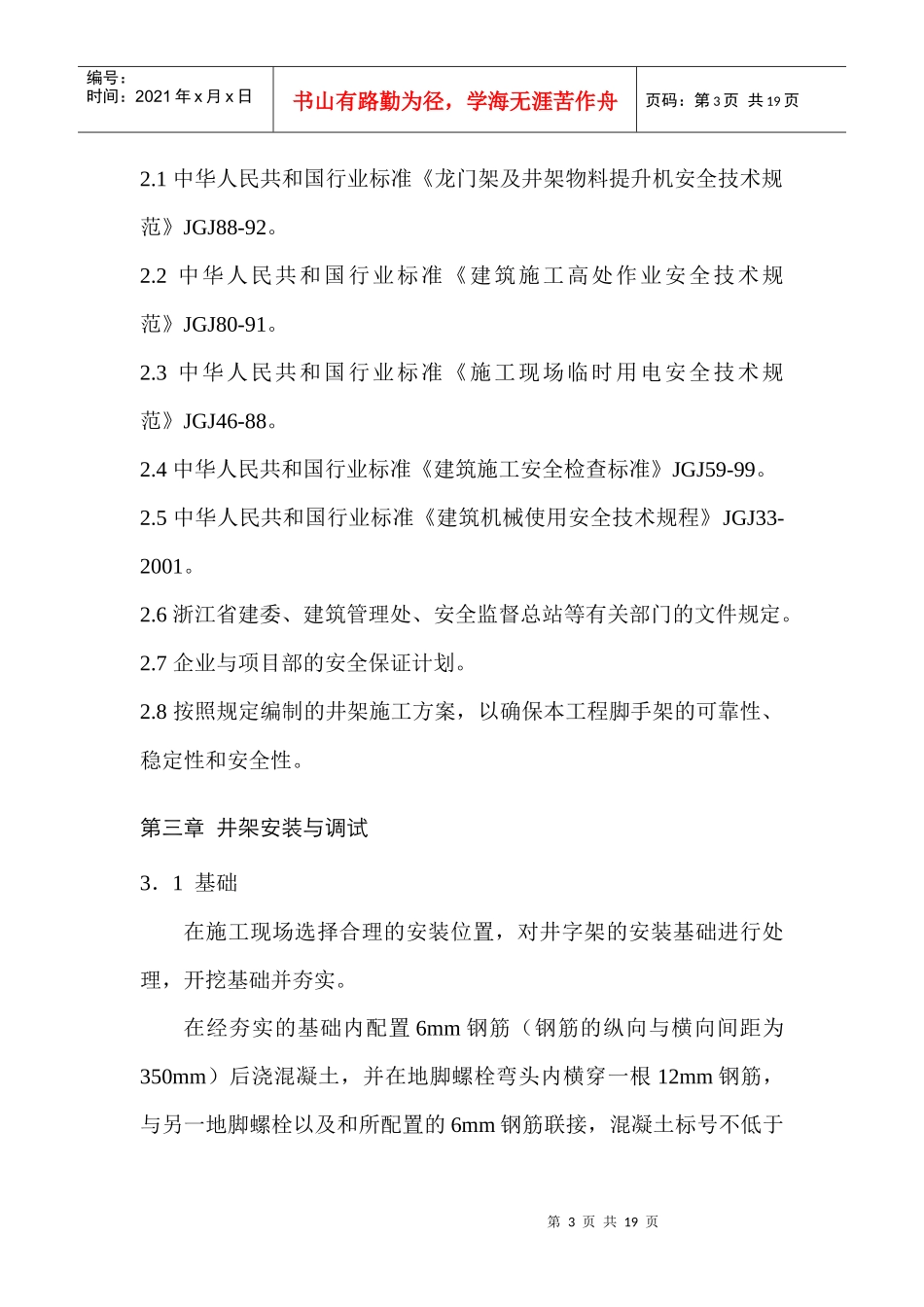

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页井架搭拆安全施工方案审批表建设单位：绍兴鸿通房地产开发有限公司施工单位：上虞兴财建筑工程有限公司设计单位：浙江中和建筑设计有限公司监理单位：绍兴市建工咨询监理有限公司项目审核意见：项目经理：年月日公司总工程师审核意见：公司总工程师：年月日第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页项目总监理工程师审核意见：项目总监理工程师：年月日井架搭拆施工方案第一章：工程概况本工程位于经八路以西、人民东路以北地块，由4幢多层住宅和连体商店组成。本工程总建筑面积为17093m2；其中7#房面积为4417.9m2,五层砖混结构其中底层是框架结构，总高度19.8m；9#房面积为2853.2m2,为三层排式框架结构,总高度12.1m；11#房面积为4843.1m2,五层砖混结构其中底层是框架结构，总高度19.8m；12#房面积为4978.8m2五层砖混结构，总高度为19.8m;本工程室外自然地坪标高相当于绝对标高5.750m，室内外高差为0.15m。1.3本工程采用井架高度一般为24米。第二章编制依据编制本工程井架搭设、拆除施工方案的依据：第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页2.1中华人民共和国行业标准《龙门架及井架物料提升机安全技术规范》JGJ88-92。2.2中华人民共和国行业标准《建筑施工高处作业安全技术规范》JGJ80-91。2.3中华人民共和国行业标准《施工现场临时用电安全技术规范》JGJ46-88。2.4中华人民共和国行业标准《建筑施工安全检查标准》JGJ59-99。2.5中华人民共和国行业标准《建筑机械使用安全技术规程》JGJ33-2001。2.6浙江省建委、建筑管理处、安全监督总站等有关部门的文件规定。2.7企业与项目部的安全保证计划。2.8按照规定编制的井架施工方案，以确保本工程脚手架的可靠性、稳定性和安全性。第三章井架安装与调试3．1基础在施工现场选择合理的安装位置，对井字架的安装基础进行处理，开挖基础并夯实。在经夯实的基础内配置6mm钢筋（钢筋的纵向与横向间距为350mm）后浇混凝土，并在地脚螺栓弯头内横穿一根12mm钢筋，与另一地脚螺栓以及和所配置的6mm钢筋联接，混凝土标号不低于第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页C20混凝土，厚度300mm。基础表面应平整，水平度偏差不在于10mm。基础尺寸预埋地脚螺栓按井字架规格订货时在合同中规定。基础四周不得有积水现象，必要时在基础四周开挖排水沟。3.2安装程序⑴安装底盘和吊篮将底盘安装在混凝土基础上，校准好水平，保证井架安装好后的垂直度在千分之一之内。将吊篮置于底盘中间，并检查进料口方向是否正确。⑵安装井字架体在底盘上安装四根冲竖撑，应取二长二短，长的二根向短的两根应对角安装，在短竖撑上装二块大连接板，长竖撑中间装二块小连接板。对准卷扬机方向并借用大连接板将地滑轮装在底盘上。装四根平撑，再装四根斜撑，装螺栓并使螺栓呈放松状态，回下去紧固下节所有螺栓，以利校正与安装，依次循环，直至完成。在安装好第一节后，把导轨装在有孔的平撑上并紧固，依次循环，直至完成。安装最上面的竖撑时，把二根短竖撑装上去，然后装顶角撑板，装上顶平撑，装上顶斜撑，紧固螺栓。⑶安装天梁第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页将天梁按井架体的对角方向安装在井字架最上端，并将靠边天梁外端的滑轮的一端伸出井字架，天梁中间的滑轮置于井架对角方向的位置。将天梁与井架体竖撑（或专用压板）紧固。⑷安装缆风绳当井字架安装到12m高度时，必须地井架体的四角方向系好缆风绳，并与符合标准规定的缆风桩锚固。当井字架安装到24m高度时，将缆风绳安装完毕，每根缆风绳与井字架的应在45之间。缆风绳必须采用钢丝绳，且直径不小于9.3mm。(5)安装停靠装置停靠装置在产品出厂时已安装在吊篮底部，它同出料口安全门是联动的。⑺安装架体进料口安全门在井字架的进料口方向，借用大、小连接板，将安全门道轨及安全门...
