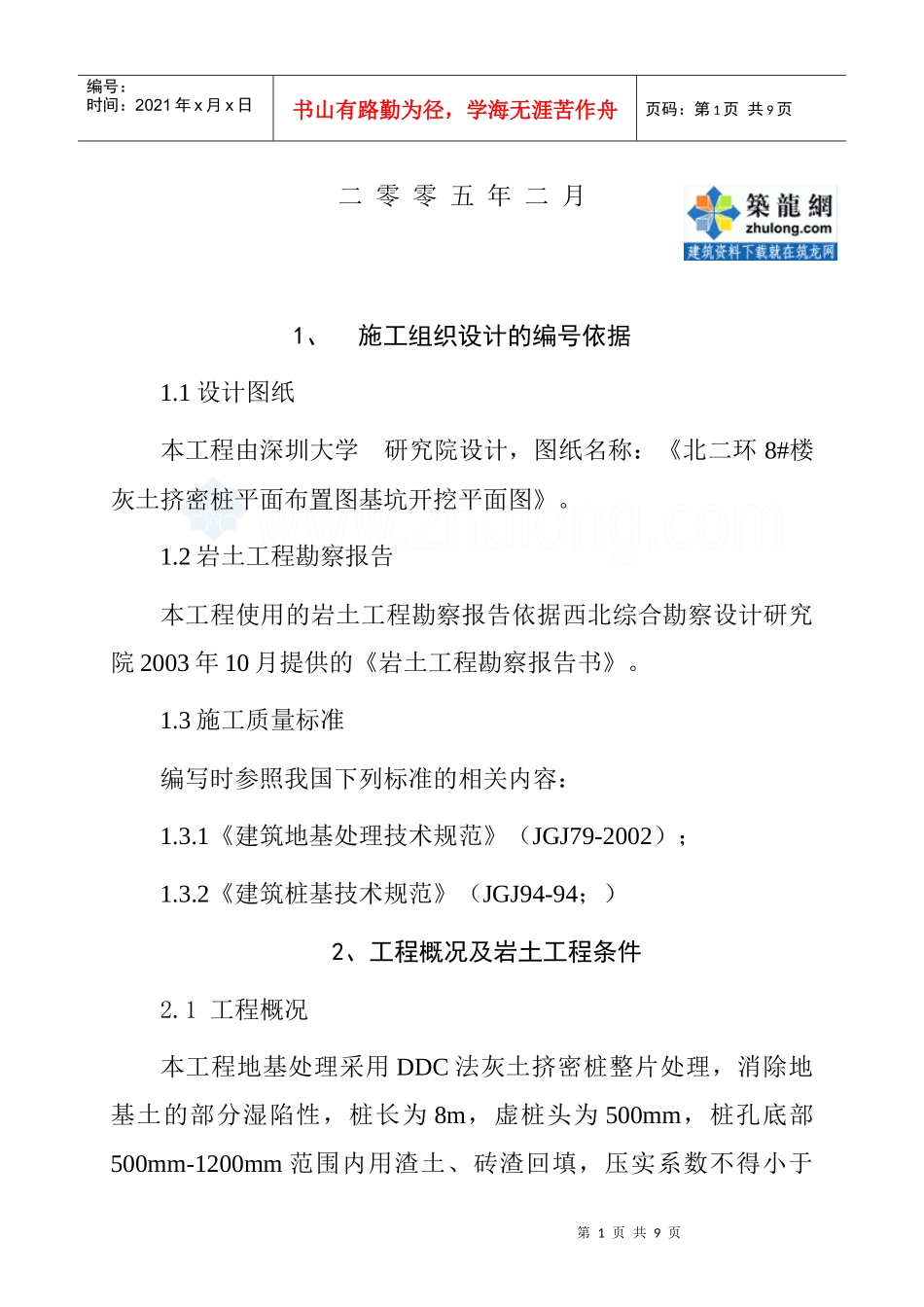

第0页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第0页共9页8#楼地基处理工程施工组织设计陕西工程公司第1页共9页第0页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页二零零五年二月1、施工组织设计的编号依据1.1设计图纸本工程由深圳大学研究院设计,图纸名称:《北二环8#楼灰土挤密桩平面布置图基坑开挖平面图》。1.2岩土工程勘察报告本工程使用的岩土工程勘察报告依据西北综合勘察设计研究院2003年10月提供的《岩土工程勘察报告书》。1.3施工质量标准编写时参照我国下列标准的相关内容:1.3.1《建筑地基处理技术规范》(JGJ79-2002);1.3.2《建筑桩基技术规范》(JGJ94-94;)2、工程概况及岩土工程条件2.1工程概况本工程地基处理采用DDC法灰土挤密桩整片处理,消除地基土的部分湿陷性,桩长为8m,虚桩头为500mm,桩孔底部500mm-1200mm范围内用渣土、砖渣回填,压实系数不得小于第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页0.97;以上桩孔内采用3:7灰土回填,其压实系数不得小于0.96;桩径为400mm,成桩直径不小于550mm,桩间土经挤密后挤密系数不应小于0.91。2.2岩土工程条件2.2.1场地位置、地形与地貌拟建场地位于西安市北郊朱宏路与北二环路立交桥以东约400m北二环路南侧,北临中联国际家具中心,西邻陕西省水电局第二工程公司小区,东邻西安裕华建设工程有限公司小区。2.2.2地层概况①层素填土:褐黄色。土质不均匀,较杂乱,松密不一。含少量砖瓦碎屑、碳屑、植物根等,局部地表堆积建筑垃圾。坚硬~硬塑。32#孔处层厚可达7.20m,其余层厚0.50~3.20m,层底标高387.82~395.62m。②层黄土状土:褐色~黄褐色,土质较均匀,大孔隙发育,含植物根系、虫孔,可见钙质丝状条纹及小结核。坚硬~硬塑。具自重湿陷性。属高压缩性土。层厚2.00~6.30m,层底深度5.30~7.40m,层底标高388.14~390.08m。2.2.3地下水本场地地下水属潜水类型,勘察期间,地下水埋深为第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页13.00~14.30m,相应标高为381.71~381.88m。3、质量目标满足设计图纸要求及有关规范、规程质量标准。3.1复合地基承载力复合地基承载力特征值fak≥230kPa。3.2桩体压实系数桩体压实系数≥0.96。4、工期目标根据试桩的成桩速度,电力供应的负荷,配备日常施工最多的设备,机械的台数及工程量,与建设方协商最终工期。5、施工前的准备工作施工前应具备下列资料和条件:5.1建筑场地的《岩土工程勘察报告》;5.2桩位平面布置图及其说明;5.3建筑场地内及临近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料;5.6施工机械和配套设备的确定:第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页主机与配套设备的技术性能与数量名称技术性能(KW)数量长螺旋钻孔桩机步履式1装载机301夯实机3上料车架子车3按照此表机械设备数量需要,用电量为150KW/d。6、施工组织及前期准备工作6.1施工管理组织机构及人员配置为确保工程的质量和工期,我公司决定组建项目经理部,对工程管理详见下图,配置各类技术人员及管理人员10人,工人30人。项目经理:施工组质检组安全组技术组管理组搅拌组20人成孔组3人夯实组6人安全生产2人保安1人财务1人材料供应1人后勤保障1人第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页6.1.1项目经理部的岗位职责(1)同建设方的工作协调;6.1.2技术组岗位职责(1)放线、放点、材料试验、填写混合料击实试验委托单及报验资料;(2)钻机定位对点、钻杆垂直度检查;6.1.3质检组岗位职责(1)检验开孔桩位及钻杆垂直度;(2)成孔验收;6.1.4成孔组岗位职责(1)钻机就位调平、调直;(2)验证桩位;6.1.5混合料搅拌及夯实组岗位职责(1)按配比搅拌混合料;(2)夯实混合料并填写记录;7、施工方案设计7.1成孔工艺及施工顺序第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作...
