圆管涵首件施工方案(最终版)VIP免费

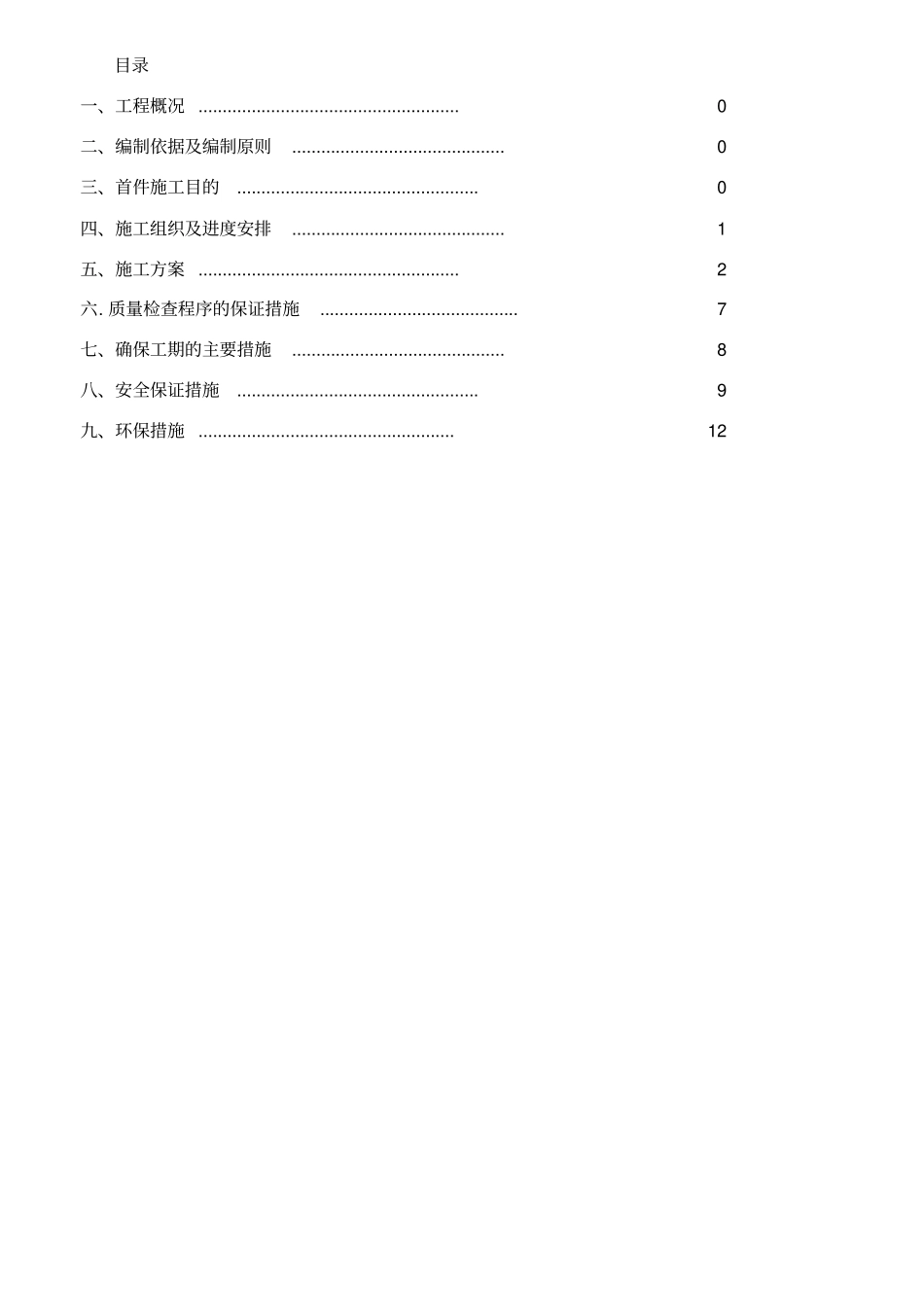

目录一、工程概况......................................................0二、编制依据及编制原则............................................0三、首件施工目的..................................................0四、施工组织及进度安排............................................1五、施工方案......................................................2六.质量检查程序的保证措施.........................................7七、确保工期的主要措施............................................8八、安全保证措施..................................................9九、环保措施.....................................................12一、工程概况本涵洞工程位于钟港互通LK0+558.554处，结构形式为Φ1.5m钢筋砼圆管涵，涵洞轴线与路线交角为90度，长度为16.85米。主要工程数量见表。工程数量表二、编制依据及编制原则(一)编制依据1.《公路工程质量检验评定标准》（JTGF80/1—2004）；2.《公路桥涵施工技术规范》（JTG/TF50—2011）；3.《广东省高速公路建设标准化管理指南（试行）》；4.《广东省高速公路工程施工安全标准化指南》；5.合同文件及设计图纸等；6.建设单位《项目管理手册》；7.施工企业的生产能力、机具设备状况、技术水平及类似工程施工经验等。(二)编制原则为保证本合同段圆管涵首件工程顺利完成，确保生产计划的顺利实施，特制定圆管涵首件工程施工方案，以便指导后续施工，同时使每道施工工序都处于受控状态，保证工程施工的优质性和安全性。三、首件施工目的管身基础洞口C40砼HPB300HRB400C20砂砾垫层帽石隔水墙墙身墙身基础铺砌C20砼C20砼C20砼C20砼C20砼（m3）（kg）（kg）（m3）（m3）（m3）（m3）（m3）（m3）（m3）18.0355.5894.737.2590.43.611.68.813.2通过首件工程施工和质量状况、工艺细节分析，找出施工中的不足并加以改正，并编制施工总结经审批后作为标准指导后续批量施工。首件施工要达到以下目的：通过首件确定现场投入的机械设备、人员、材料和各种检测仪器是否满足工程需要；并确定符合设计和规范要求的施工工艺。四、施工组织及进度安排计划安排一个桥涵施工队进行此圆管涵的施工作业，共计19人；投入一台挖掘机用于基坑开挖；施工用电现场配备一台70kw发电机，可以满足现场施工用电需求；圆管涵统一在花都至东莞高速公路YZ01合同段预制场生产。各机械设备通过施工便道可顺利进入现场。目前涵洞所在位置已按路基填土要求回填土方至96区，具备开工条件。计划于2018年1月15日开工，于2018年1月30日完成。现场主要人员和机械配表(一)施工人员安排：职务姓名备注施工现场负责人赵伟现场质检负责人郭郅现场安全负责人肖俊伟现场施工员那品聪模板工4砼工4(二)施工、试验设备：施工机械设备清单机械名称规格型号进场数量（台）是否进场备注挖掘机小松360挖掘机1已进场夯机HCR90冲击夯2已进场汽车吊16T1已进场搅拌机1000L1已进场自卸汽车10T2已进场振动器Φ503已进场洒水车10T1已进场发电机70KW1已进场试验设备清单仪器设备名称规格型号单位数量备注电压力试验机THY-2000台1电子天平Jy500g/0.01g台1轻型触探仪10KN套1坍落度筒个2塑料混凝土试模150×150×150cm组3砂浆抗压试模7.07×7.07×7.07cm组3五、施工方案（一）测量放样测量工程师依据设计图纸，利用全站仪准确放出基础中心点及边线的定位点的轴线坐标，确定圆管涵中心线的位置，利用水准仪测出进出口高程。按照平面断面尺寸确定涵洞位置、高程无误。同时放线后反复核对夹角方向。用白灰撒出基坑开挖线，结合实测数据计算出开挖深度、宽度、长度，以上所用数据须反复核算，直至准确无误，并经监理工程师核准后方可进行下一步施工。（二）基坑开挖1.基坑采用机械配合人工开挖。为避免基地扰动而减弱其承载力，基坑开挖至接近基底标高时，保留10~20cm，在基础施工前由人工清底至设计标高。基坑开挖检测项目检查内容规定值或允许偏差检查方法基底标高土质（mm）±50水准仪测5-8点石质（mm）+50，-200平面位置（mm）符合设计要求全站仪、经纬仪基坑尺寸（mm）符合设计要求用尺量2....
