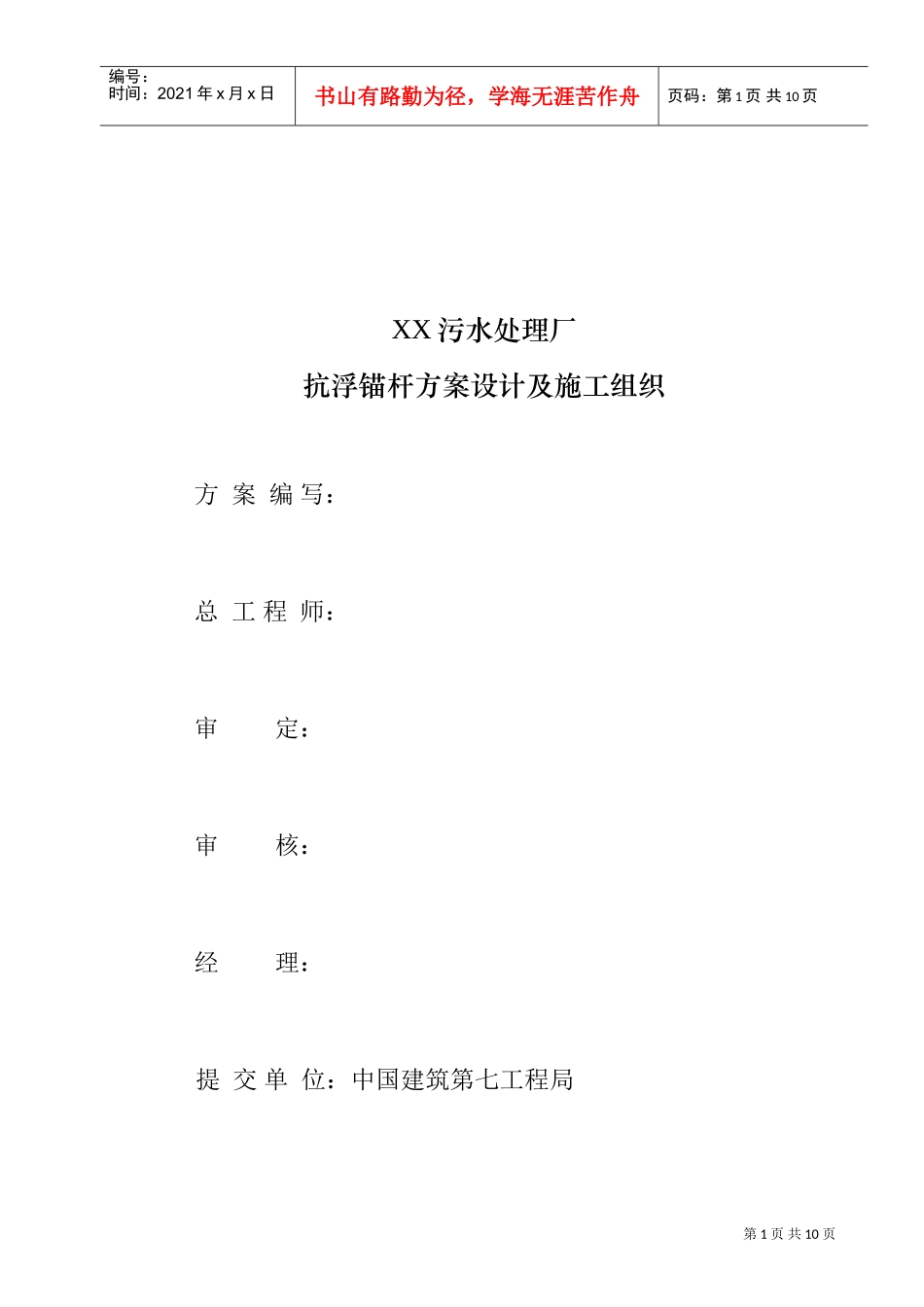

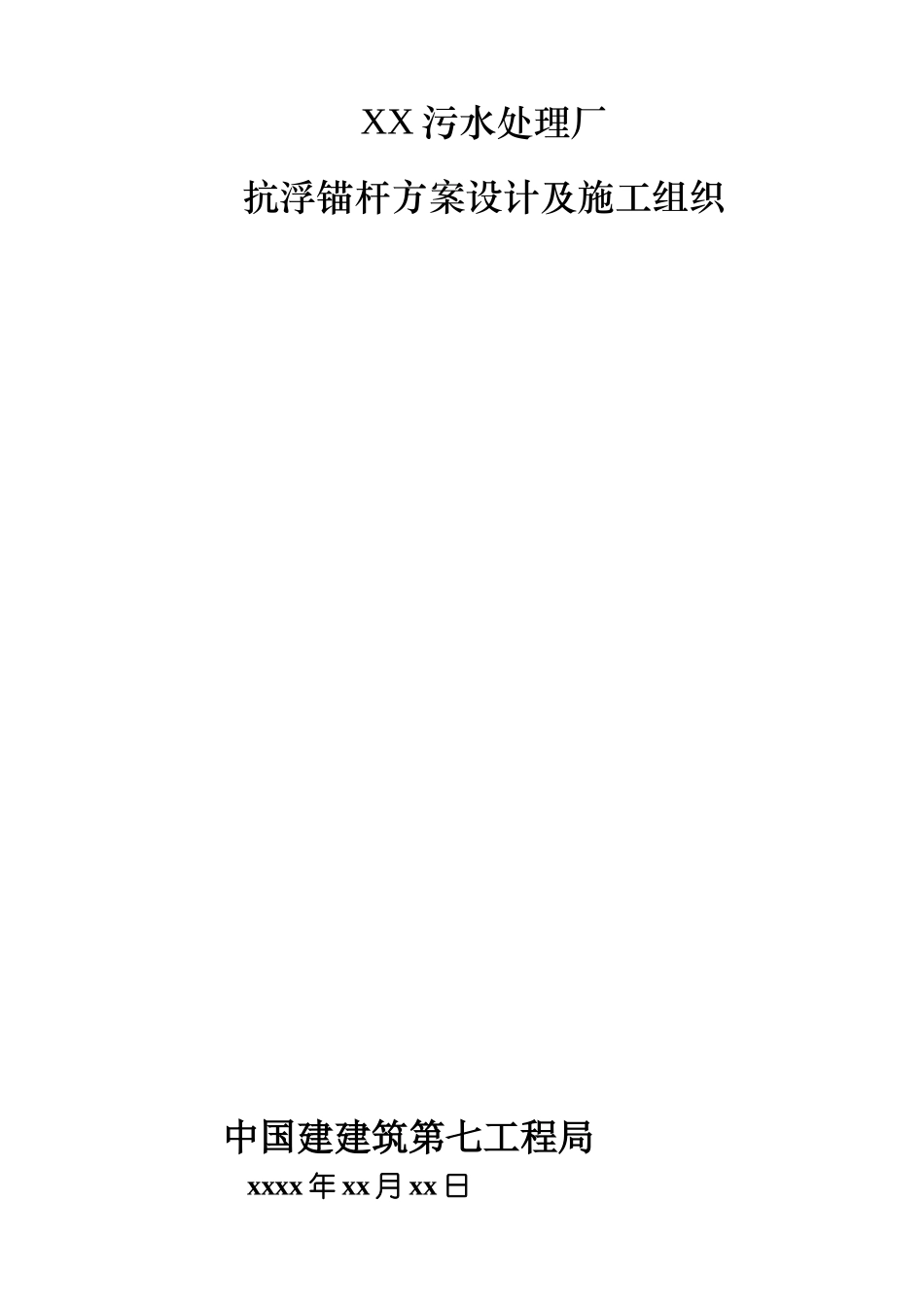

XX污水处理厂抗浮锚杆方案设计及施工组织中国建建筑第七工程局xxxx年xx月xx日第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页XX污水处理厂抗浮锚杆方案设计及施工组织方案编写：总工程师：审定：审核：经理：提交单位：中国建筑第七工程局第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页提交时间：xxxx年xx月xx日目录1.工程概况2.设计依据3.场地条件3.1场地工程地质条件3.2场地水文地质条件4.抗浮锚杆设计4.1锚杆直径与长度4.2锚杆配筋4.3锚杆材料防腐及灌浆4.4防水处理5.抗浮锚杆施工组织设计5.1施工方法5.2工艺流程5.3主要机械设备5.4施工组织机构及人员配备5.5工期计划第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页6、保证质量的关键点控制7、质量与安全施工保证措施7.1质量管理措施7.2安全施工管理措施8、锚杆验收检测一、工程概况XX排水有限责任公司拟在XX市XX镇投资修建XX污水处理厂，该建筑由西南市政和成都市市政建筑设计院设计，建筑规划近期用地面积3.67ha，由生化池、集水井、沉泥池、综合楼等16个建筑构成总建筑面积近20000m2，基础形式为柱下独立基础或条形基础。场地地下水水量丰富，水位变化主要受季节性降水控制。地下水位丰、枯水期年变幅1.50～2.0m,地下水稳定水位在地表下0.40～3.20米。而生化池、终沉池等建筑底板埋深低于地下水位埋深，且自重小于地下水浮力，需设置抗浮锚杆。根据设计要求，需对其作抗浮处理。受XX市兴南投资有限公司邀请，我局对该工程抗浮锚杆作岩土工程设计方案。二、场地周边环境拟建场地位于XX市X县XX镇，为空地,地势开阔,交通便利，地下无管网通过。三、场地工程地质及水文地质条件1、地形地貌拟建场地岷江水系I级冲积阶地，为河流冲洪积地貌，地形单一，地势平坦，场地现为空地，地面相对高差2.75米。2、岩土构成勘探表明，拟建场地范围勘探揭露深度内地基土层由人工填筑土层、第四系河流冲积积土层组成，其构成及分布特征现由上至下分述如下：①素填土：灰黑色，由粘性土、粉土、粉砂为主,含少许砖瓦碎块、砂卵石等组成，局部夹植物根须，松散状，湿。揭示厚度0.60～1.30m。②粉质粘土：灰黄色，湿,稍密，以粉粒、粘粒为主,可塑状。揭示厚度0.60～1.60m③粉土：黄灰色,湿。以粉粒为主,揭示厚度0.40～2.60m第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页④中砂/细砂：黄灰色、灰色，成分以长石及石英颗粒为主，细砂厚0.40～0.70m,中砂厚0.50～0.90m。⑤卵石：深灰色～灰黄色，湿,饱和。成分以岩浆岩为主，磨园度较好，呈亚圆形，中粗砂充填。a.松散卵石：卵石含量50～55%，N120击数为2～4击，平均击数2～4击。多分布于卵石层上部。揭示厚度0.30～1.80m。b.稍密卵石：卵石含量55%～60%，排列混乱，大部分不接触，N120击数为4～7击，。揭示厚度0.30～7.40m。c.中密卵石：卵石含量60～70%，呈交错排列，连续接触，N120击数为7～10击，揭示厚度0.60～6.0m。地基土物理力学指标建议值如下表2：地基土物理力学指标建议值表23、水文、气象特征根据钻探提示，场内地下水主要为赋存于卵石层中的孔隙潜水，水源主要受大气降水、上游地下水及府河河水补给，场地地下水水量丰富，水位变化主要受季节性降水控制地下水位丰、枯水期年变幅1.50～2.0m,地下水稳定水位在地表下0.40～3.20米。渗透系数K=19m/d。场中分布的水、土除水对钢结构有弱腐蚀性外,均对砼、砼中中钢筋、钢结构无腐蚀性。四、设计依据：《建筑地基基础设计规范》（GB50007-2002）；《成都地区建筑地基基础设计规范》（DB51/T5026-2001）；《高层建筑岩土工程勘察规程》（JGJ72-2004）；《岩土锚杆（索）技术规程》（CECS22：2005）；《生化池、终沉池平面布置图》（成都美厦建筑设计有限公司）；《XX市XX污水处理厂岩土工程勘察报告》（中国冶金建设集团程度勘察研究总院）。地层结构及名称层厚（m）重度（Kg/m3）承载力特征值fk(kPa)C（KPa）φ（°）土层素填土0.60～1.3016.07012粉质粘土0.60～1.6019.51402010粉土0...
