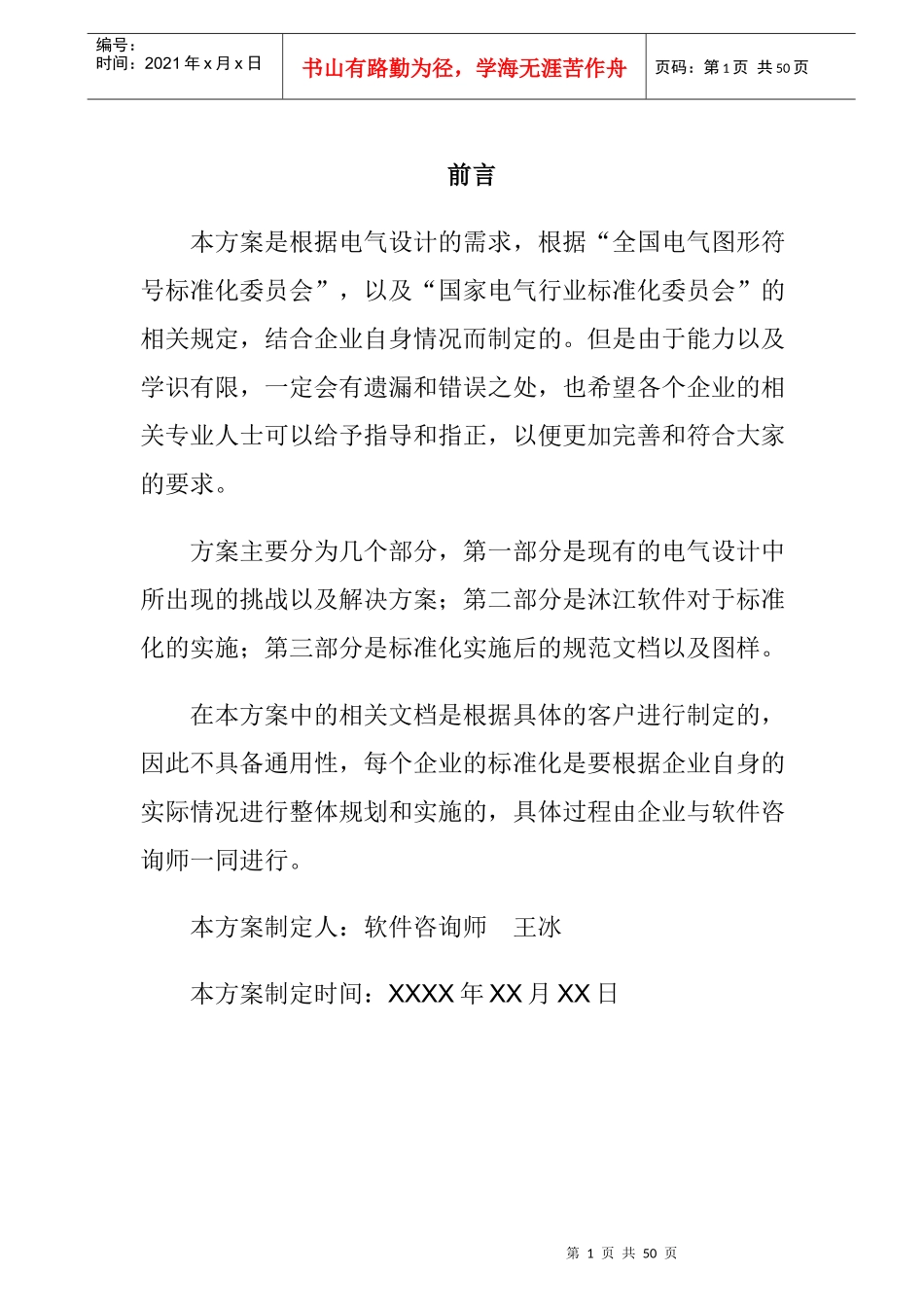

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页前言本方案是根据电气设计的需求，根据“全国电气图形符号标准化委员会”，以及“国家电气行业标准化委员会”的相关规定，结合企业自身情况而制定的。但是由于能力以及学识有限，一定会有遗漏和错误之处，也希望各个企业的相关专业人士可以给予指导和指正，以便更加完善和符合大家的要求。方案主要分为几个部分，第一部分是现有的电气设计中所出现的挑战以及解决方案；第二部分是沐江软件对于标准化的实施；第三部分是标准化实施后的规范文档以及图样。在本方案中的相关文档是根据具体的客户进行制定的，因此不具备通用性，每个企业的标准化是要根据企业自身的实际情况进行整体规划和实施的，具体过程由企业与软件咨询师一同进行。本方案制定人：软件咨询师王冰本方案制定时间：XXXX年XX月XX日第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页目录一、电气设计现状二、形成挑战的原因以及根源三、标准化解决方案四、某公司电气设计标准化样本五、附录（电气设计实施标准化后的样图）第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页电气设计现状1.重要的业务问题目前在电气工程设计项目中公司工程师困扰的一些问题是：修改图纸比较麻烦，重复工作量大，差错率比较高，设计效率低；完成项目时间长，随着项目数量的增加，提高设计效率迫在眉睫；随着产品更加复杂，电气设计的要求越来越高，现有的工具已经开始不能满足我们的需求；无法将项目中的所有数据进行有效的管理；需要手动统计、更新项目中产生的大量数据信息；设计过程中无法形成制度化的项目标准，电气设计标准化很难在现有工具下实现；对外的交流要求图纸的国际化和规范化；随着产品复杂程度提高，需要进行一定的机电一体化设计。2.以上问题的主要原因现有设计效率低下，设计工具是一个不容忽视的重要原因；大量本该计算机解决的简单重复性工作是在用人力解决；第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页现有的设计软件基本还是绘图工作的延续，还没有提高到设计层面；目前软件和流程难以满足当前的业务需求；需要进行标准化的建设，规范设计流程。机电一体化设计是需要专业软件来进行的。3.设计部门的需求需要一个专业化的电气设计软件平台；软件可以帮助工程师有效的提高工作效率，减少出错，从而加快工程进度；在不断的项目设计积累过程中，形成一个标准的设计制度，使得设计工作标准化；在设计过程中可以实现模块化设计，使得设计效率可以大幅提高。所出的图纸据有很高的规范性、与国际接轨；希望选择一家有实力的专业电气设计软件公司进行合作，需要有完善的售后服务；标准化解决方案根据Elecworks软件的模板制作和注册表文件生成的功能，我们可以将公司对于设计标准的要求在软件上实施起来，这样可以在最短的时间让所有的员工可以对产品进行使用和尽快投入设计工作。并且可以实施标准化作业模式，对于将来大幅提高工作效率打好基础。第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页根据Elecworks软件的大量符号和产品库，我们可以快速的进行图纸设计，设计过程中可以使用自动断点、自动交互参考、自动导航、自动编号、整体项目管理、常用子电路快速保存等功能可以大幅提高设计效率，并且可以和其他工程师进行共享设计方案。根据Elecworks软件的模块化设计功能，可以在平常设计工作中构建公司自己的模块库，并且可以不断丰富和使用模块库，在新的项目到来之时，首先可以在模块库中寻找和复制模块，在很短的时间里就可以生成新的项目，完成设计工作的绝大多数工作。根据Elecworks软件的一些特性，这个软件非常适合做企业电气设计标准化工程，在电气设计业内，一直都希望可以将设计进行标准化，但是由于设计工具的局限性，很多时候都是企业花费很大的精力和时间却难以达...
