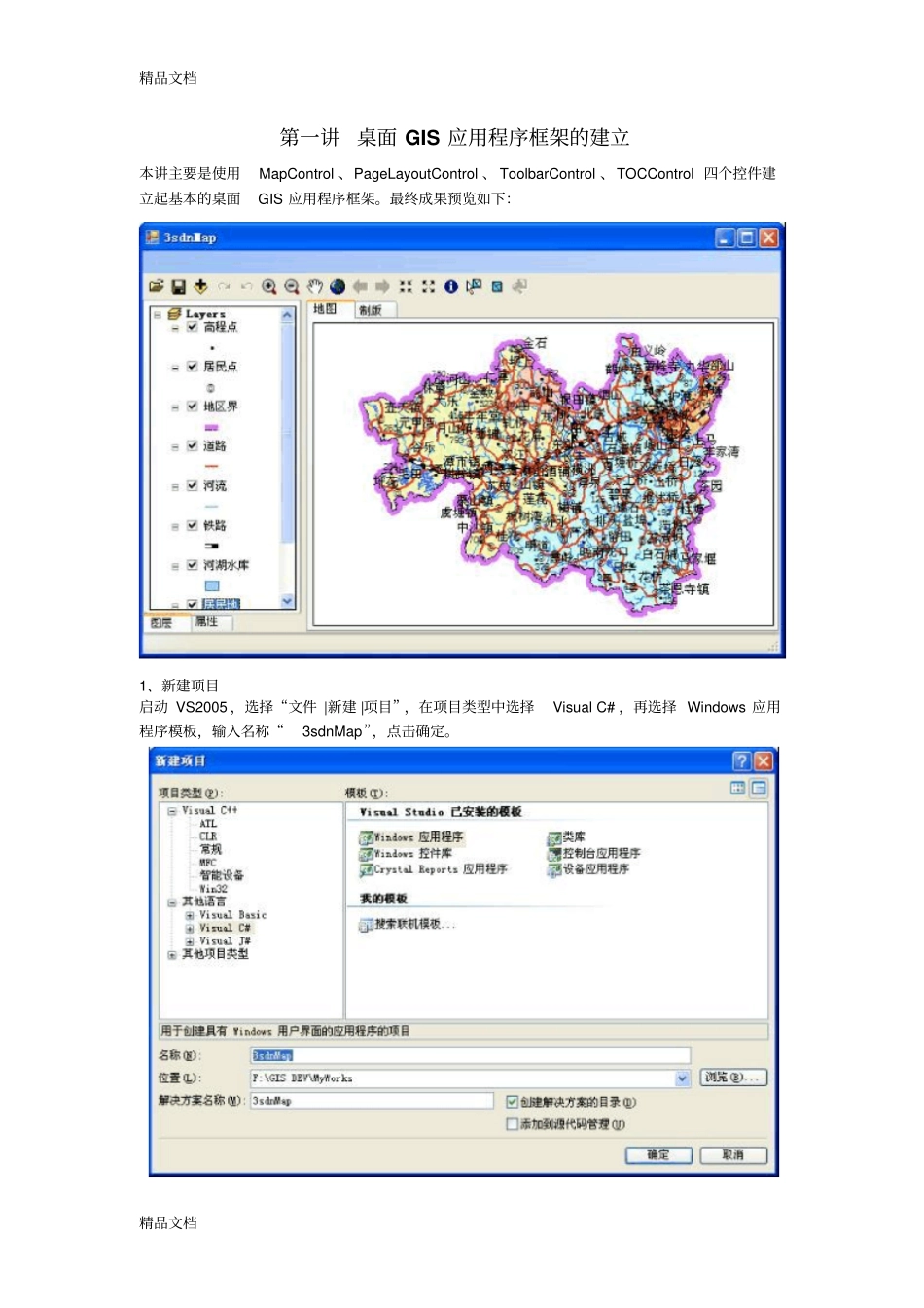

精品文档精品文档第一讲桌面GIS应用程序框架的建立本讲主要是使用MapControl、PageLayoutControl、ToolbarControl、TOCControl四个控件建立起基本的桌面GIS应用程序框架。最终成果预览如下：1、新建项目启动VS2005，选择“文件|新建|项目”，在项目类型中选择VisualC#，再选择Windows应用程序模板，输入名称“3sdnMap”，点击确定。精品文档精品文档在解决方案管理器中将“Form1.cs”重命名为“3sdnMap.cs”，在设计视图中，选中窗体，将其属性中的“Text”改为“3sdnMap”。2、添加控件选择工具箱中的“菜单和工具栏|MenuStrip”，将其拖入窗体。选择工具箱中的“ArcGISWindowsForms”节，将“ToolbarControl”控件拖入窗体，并将其属性中的Dock设置为Top。选择工具箱中的“菜单和工具栏|StatusStrip”，将其拖入到窗体。选择工具箱中的“容器|SplitContainer”容器拖入窗体，并将其属性中的Dock设置为Fill。将TabControl控件拖入Panel1，将Alignment属性设置为Bottom，Dock属性设置为Fill。点击TabPages属性右边的按钮，弹出TabPage集合编辑器，将tabPage1的Name设置为tabPageLayer，Text设置为图层，将tabPage2的Name设置为tabPageProperty，Text设置为属性。如下所示。选择“图层”选项卡，拖入TOCControl控件，设置Dock属性为Fill。选择“属性”选项卡，拖入DataGridView控件，设置Dock属性为Fill。拖入TabControl控件到Panel2，设置Dock属性为Fill。并上述类似的方法，将两个选项卡的Name和Text分别设置为：（tabPageMap、地图），（tabPageLayout，制版）。选择“地图”选项卡，拖入MapControl控件，设置Dock属性为Fill。选择“制版”选项卡，拖入PageLayoutControl控件，设置Dock属性为Fill。最后将LicenseControl控件拖入到窗体的任意地方。按F5编译运行，可以看到刚才布局好的程序界面了。3、控件绑定通过以上步骤添加的控件还只是单独存在，而我们的程序需要各控件间协同工作，因此要进行控件绑定。分别右击ToolbarControl、TOCControl控件，将Buddy设置为axMapControl1，如下图所示。精品文档精品文档这样，工具条和图层控件就与地图控件关联了。4、添加工具此时，工具条中还没有任何工具，添加的方法也很简单。右击ToolbarControl，选择“属性|Items”，点击Add，选择Commands选项卡中的Generic，双击Open、SaveAs、Redo、Undo即可将相应工具添加到工具条。常见的工具有：MapNavigation中的导航工具，MapInquiry中的查询工具，FeatureSelection中的选择工具，你可以根据需要酌情添加工具。精品文档精品文档5、编译运行按F5即可编译运行程序，至此桌面GIS应用程序框架基本框架已经搭建好了，你可以通过工具条的工具打开地图文档，浏览地图了，效果如开篇所示。下一讲中将大家带来的是菜单的添加及其实现，敬请关注3SDN.NET。第二讲菜单的添加及其实现在上一讲中，我们实现了应用程序基本框架，其中有个小错误，在此先跟大家说明下。在“属性”选项卡中，我们当时添加的是DataGridView控件，这个控件是用来显示数据表的，而专门用于属性的查询和设置的控件是PropertyGrid控件。因此请你删除“属性”选项卡中的DataGridView控件，再把位于“工具箱|所有Windows窗体|PropertyGrid”（如果没有，右击选择“选择项”以添加此控件）控件拖到该选项卡。在这一讲中，主要讲解菜单的添加和实现。1、添加菜单在设计视图中，单击菜单栏，会出现“请在此处键入”的提示，单击提示就可以键入菜单名称，如“文件”，再单击“文件”，即可输入其下拉子菜单，如下所示：Tips：每创建一个菜单，请在其属性面板中设置Name属性，而且不要为中文，因此Name值将是此菜单响应函数的函数名的一部分，带中文的函数名，总是不好吧。本讲中，我们将添加新建（New）、打开（Open）、添加数据（AddData）、保存（Save）、另存为（SaveAs）、退出（Exit）这些菜单，（）内为相应的Name属性值。Tips:你可以在属性面板中的Text属性中，把菜单名设置为中英文形式，如“打开Open”，带下划线的O表示此项菜单的快捷键是字母O，设置方法是在相应字母前加上“&”字精品文档精品文档符，如“打开&Open”。但...
