GTC12560数控立式车床产品介绍(标准)VIP免费

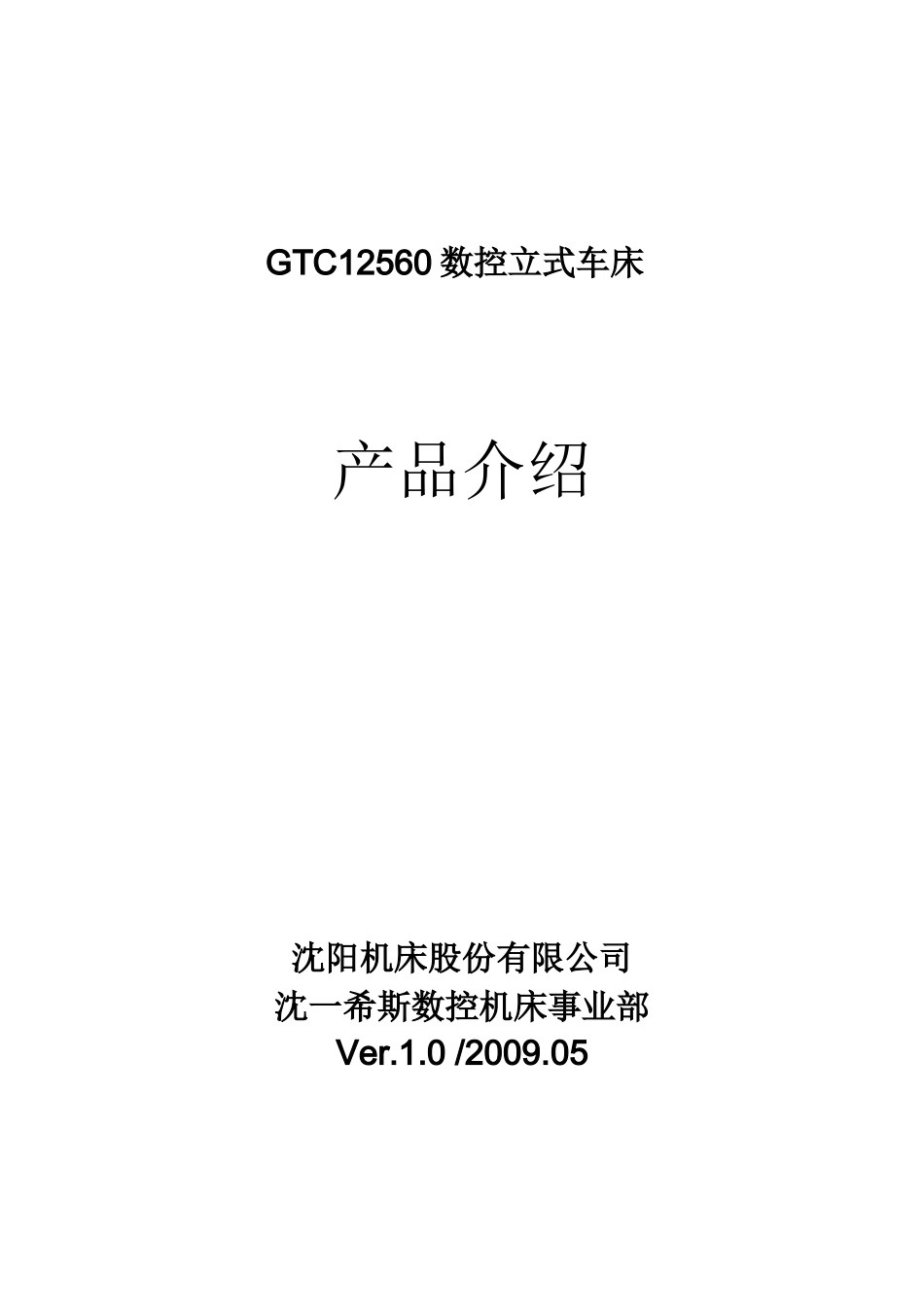

GTC12560数控立式车床产品介绍(标准)_第1页
1/10

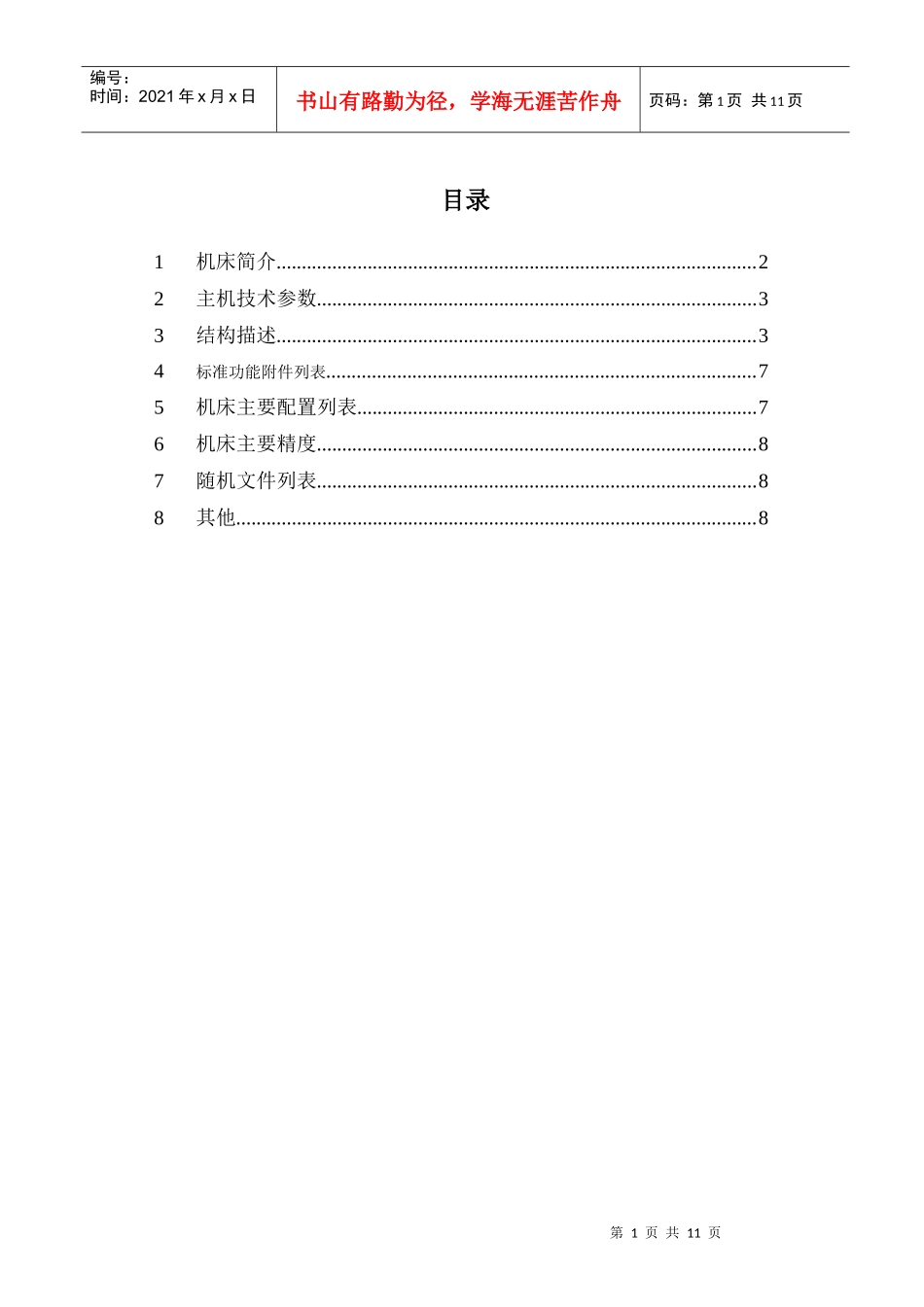

GTC12560数控立式车床产品介绍(标准)_第2页
2/10

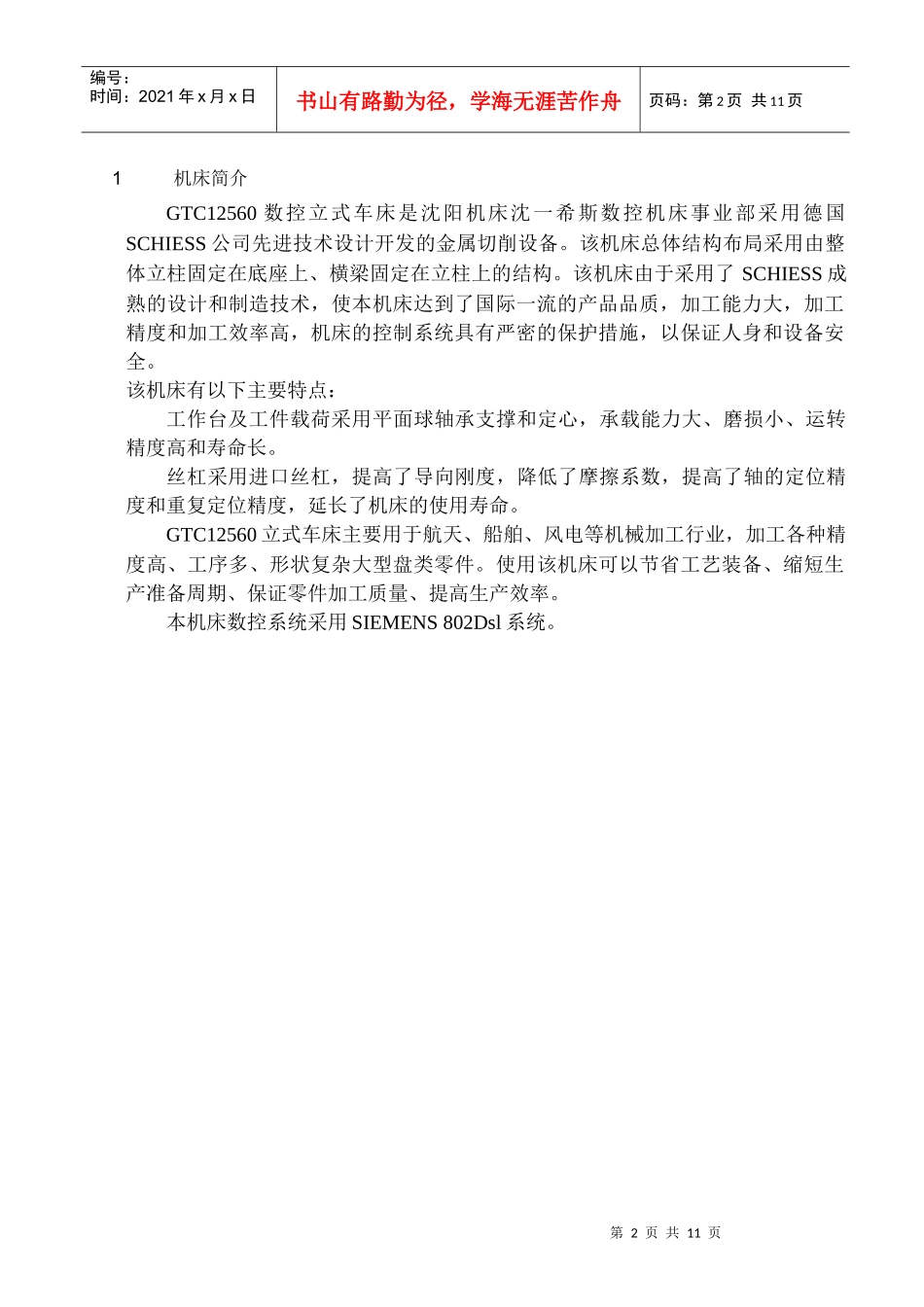

GTC12560数控立式车床产品介绍(标准)_第3页
3/10
产品介绍沈阳机床股份有限公司沈一希斯数控机床事业部Ver.1.0/2009.05GTC12560数控立式车床第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页目录1机床简介...............................................................................................22主机技术参数.......................................................................................33结构描述...............................................................................................34标准功能附件列表.....................................................................................75机床主要配置列表...............................................................................76机床主要精度.......................................................................................87随机文件列表.......................................................................................88其他.......................................................................................................8第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页1机床简介GTC12560数控立式车床是沈阳机床沈一希斯数控机床事业部采用德国SCHIESS公司先进技术设计开发的金属切削设备。该机床总体结构布局采用由整体立柱固定在底座上、横梁固定在立柱上的结构。该机床由于采用了SCHIESS成熟的设计和制造技术,使本机床达到了国际一流的产品品质,加工能力大,加工精度和加工效率高,机床的控制系统具有严密的保护措施,以保证人身和设备安全。该机床有以下主要特点:工作台及工件载荷采用平面球轴承支撑和定心,承载能力大、磨损小、运转精度高和寿命长。丝杠采用进口丝杠,提高了导向刚度,降低了摩擦系数,提高了轴的定位精度和重复定位精度,延长了机床的使用寿命。GTC12560立式车床主要用于航天、船舶、风电等机械加工行业,加工各种精度高、工序多、形状复杂大型盘类零件。使用该机床可以节省工艺装备、缩短生产准备周期、保证零件加工质量、提高生产效率。本机床数控系统采用SIEMENS802Dsl系统。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页2主机技术参数1.主机参数最大回转1250mm车削直径1250最大加工高度600mm最大工件重量5tons工作台直径1250mm卡爪数量4套工作台转速2-400r/min工作台最大扭距(100%负荷循环)9440Nm主电机功率37kW/ACX轴总行程1300mm滑台从工作台中心至左端水平行程(X轴)100mm滑台从工作台中心至右端水平行程(X轴)1200mm滑枕的垂直行程(Z轴)650mm最大切削力16kN最大快移速度和进给速度(X轴)15000mm/min3结构描述3.1机床结构GTC12560机床为数控立式车床。GTC12560机床包括CNC控制的X、Z轴。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页图1机床外观图效果图3.2基本机床构成3.2.1机床底座本机床回转工作台底座是采用吸振铸铁结构设计,呈方形,加强筋采用放射型筋和环型筋布置并进行优化设计,使底座具有很高的强度、刚度和抗震性。底座安装一个横向链板式排屑装置。底座上采用平面轴承支撑,定心轴承定心。底座通过机床固定件固定在机床地基上。所有其它机床部件都固定在这个底座上。第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页3.2.2主驱动工作台主驱动采用主电机、双速减速箱、小齿轮、一个大齿环驱动工作台旋转。主电机采用37KW交流主伺服电机。3.2.3机床工作台本机床配置圆工作台机床圆工作台是采用放射型筋和环型筋布置的铸铁件设计圆工作台工件夹紧采用手动四爪卡盘卡紧。工作台表面设计有径向T型槽,用于工件的定位和夹紧。3.2.4机床龙门架在GTC12560机床中龙门是由整体式立柱结构,立柱由吸振铸铁制造。立柱固定安装在底座上方,更好的增强了机床的整体刚性3.2.5横梁横梁...
