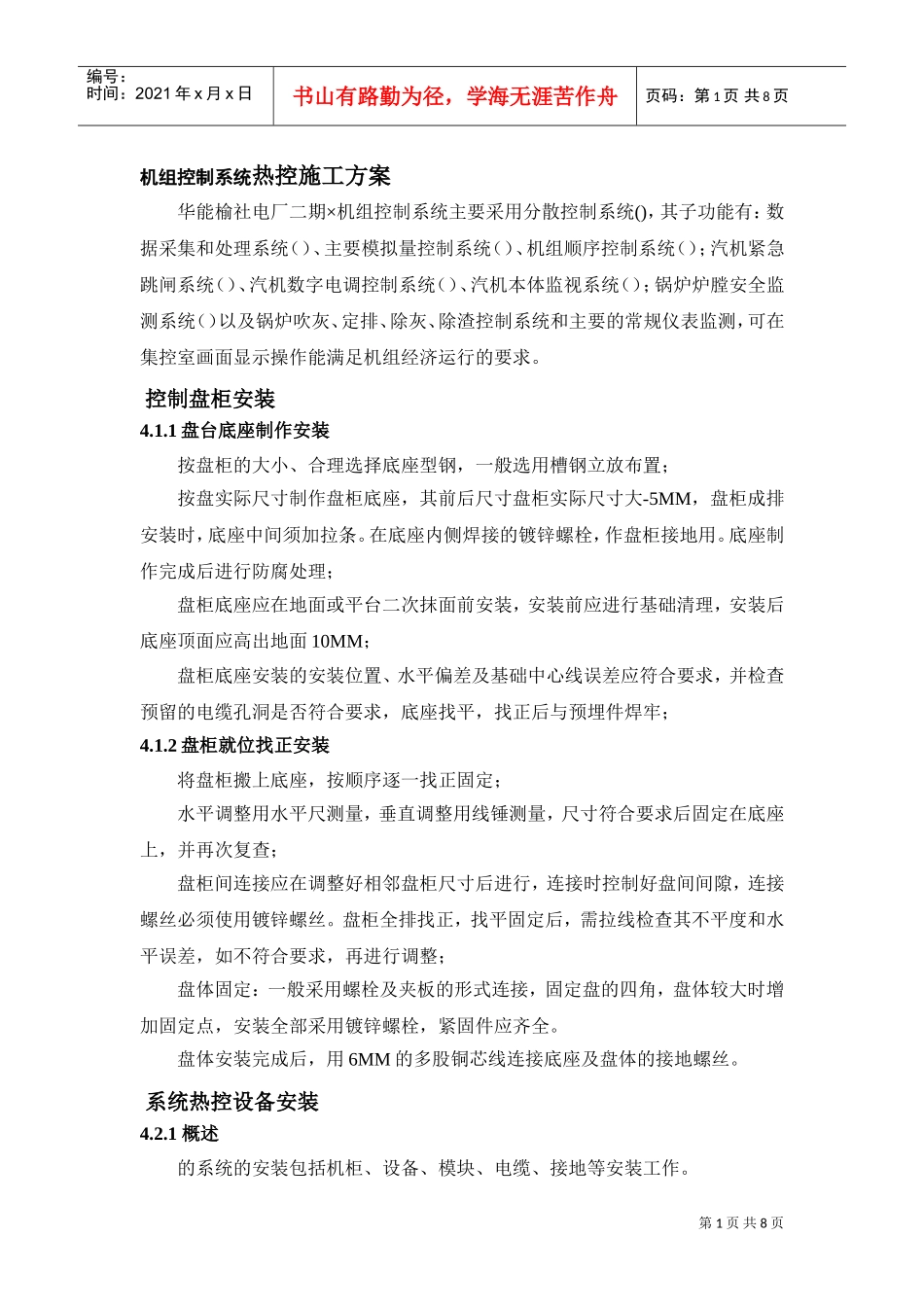

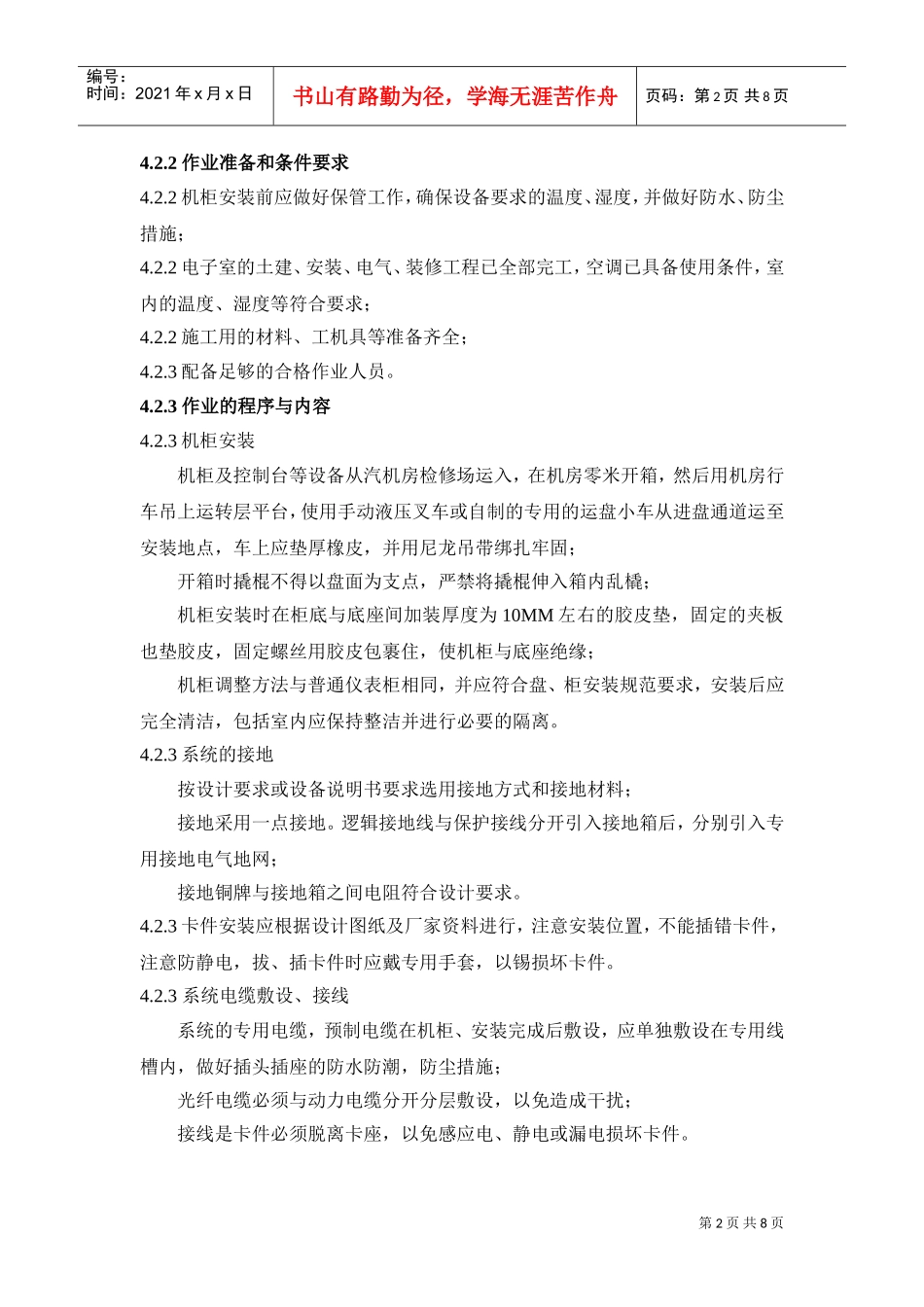

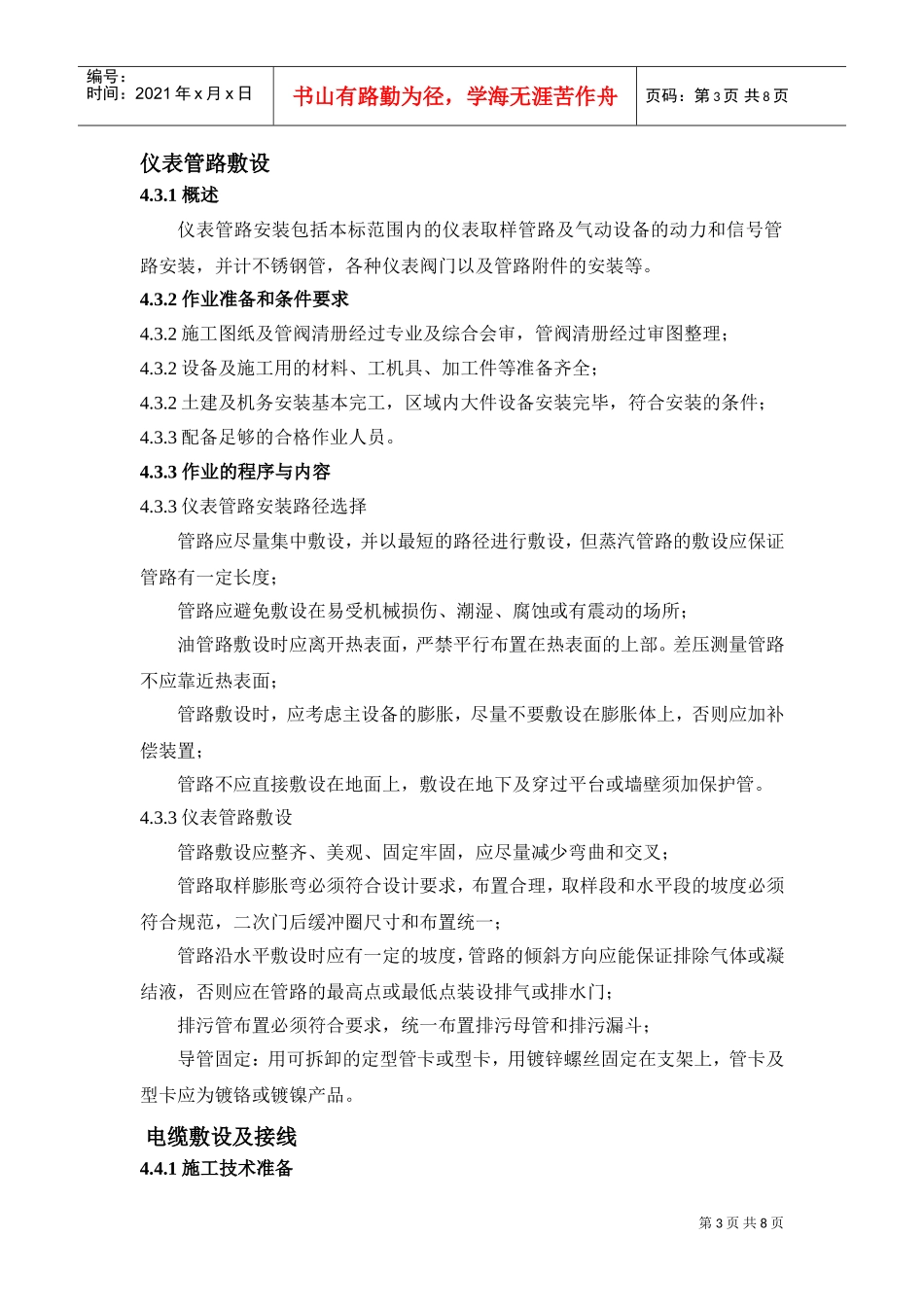

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页机组控制系统热控施工方案华能榆社电厂二期×机组控制系统主要采用分散控制系统()，其子功能有：数据采集和处理系统（）、主要模拟量控制系统（）、机组顺序控制系统（）；汽机紧急跳闸系统（）、汽机数字电调控制系统（）、汽机本体监视系统（）；锅炉炉膛安全监测系统（）以及锅炉吹灰、定排、除灰、除渣控制系统和主要的常规仪表监测，可在集控室画面显示操作能满足机组经济运行的要求。控制盘柜安装4.1.1盘台底座制作安装按盘柜的大小、合理选择底座型钢，一般选用槽钢立放布置；按盘实际尺寸制作盘柜底座，其前后尺寸盘柜实际尺寸大-5MM，盘柜成排安装时，底座中间须加拉条。在底座内侧焊接的镀锌螺栓，作盘柜接地用。底座制作完成后进行防腐处理；盘柜底座应在地面或平台二次抹面前安装，安装前应进行基础清理，安装后底座顶面应高出地面10MM；盘柜底座安装的安装位置、水平偏差及基础中心线误差应符合要求，并检查预留的电缆孔洞是否符合要求，底座找平，找正后与预埋件焊牢；4.1.2盘柜就位找正安装将盘柜搬上底座，按顺序逐一找正固定；水平调整用水平尺测量，垂直调整用线锤测量，尺寸符合要求后固定在底座上，并再次复查；盘柜间连接应在调整好相邻盘柜尺寸后进行，连接时控制好盘间间隙，连接螺丝必须使用镀锌螺丝。盘柜全排找正，找平固定后，需拉线检查其不平度和水平误差，如不符合要求，再进行调整；盘体固定：一般采用螺栓及夹板的形式连接，固定盘的四角，盘体较大时增加固定点，安装全部采用镀锌螺栓，紧固件应齐全。盘体安装完成后，用6MM的多股铜芯线连接底座及盘体的接地螺丝。系统热控设备安装4.2.1概述的系统的安装包括机柜、设备、模块、电缆、接地等安装工作。第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页4.2.2作业准备和条件要求4.2.2机柜安装前应做好保管工作，确保设备要求的温度、湿度，并做好防水、防尘措施；4.2.2电子室的土建、安装、电气、装修工程已全部完工，空调已具备使用条件，室内的温度、湿度等符合要求；4.2.2施工用的材料、工机具等准备齐全；4.2.3配备足够的合格作业人员。4.2.3作业的程序与内容4.2.3机柜安装机柜及控制台等设备从汽机房检修场运入，在机房零米开箱，然后用机房行车吊上运转层平台，使用手动液压叉车或自制的专用的运盘小车从进盘通道运至安装地点，车上应垫厚橡皮，并用尼龙吊带绑扎牢固；开箱时撬棍不得以盘面为支点，严禁将撬棍伸入箱内乱橇；机柜安装时在柜底与底座间加装厚度为10MM左右的胶皮垫，固定的夹板也垫胶皮，固定螺丝用胶皮包裹住，使机柜与底座绝缘；机柜调整方法与普通仪表柜相同，并应符合盘、柜安装规范要求，安装后应完全清洁，包括室内应保持整洁并进行必要的隔离。4.2.3系统的接地按设计要求或设备说明书要求选用接地方式和接地材料；接地采用一点接地。逻辑接地线与保护接线分开引入接地箱后，分别引入专用接地电气地网；接地铜牌与接地箱之间电阻符合设计要求。4.2.3卡件安装应根据设计图纸及厂家资料进行，注意安装位置，不能插错卡件，注意防静电，拔、插卡件时应戴专用手套，以锡损坏卡件。4.2.3系统电缆敷设、接线系统的专用电缆，预制电缆在机柜、安装完成后敷设，应单独敷设在专用线槽内，做好插头插座的防水防潮，防尘措施；光纤电缆必须与动力电缆分开分层敷设，以免造成干扰；接线是卡件必须脱离卡座，以免感应电、静电或漏电损坏卡件。第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页仪表管路敷设4.3.1概述仪表管路安装包括本标范围内的仪表取样管路及气动设备的动力和信号管路安装，并计不锈钢管，各种仪表阀门以及管路附件的安装等。4.3.2作业准备和条件要求4.3.2施工图纸及管阀清册经过专业及综合会审，管阀清册经过审图整理；4.3.2设备及施工用的材料、工机具、加工件等准备齐全；4.3.2土建及机务安装基本完工，区域内大件设备安装完毕，符合安装的条件；4.3.3配备足够的合格作业人员。4.3.3作业的程序与内容4.3.3...
