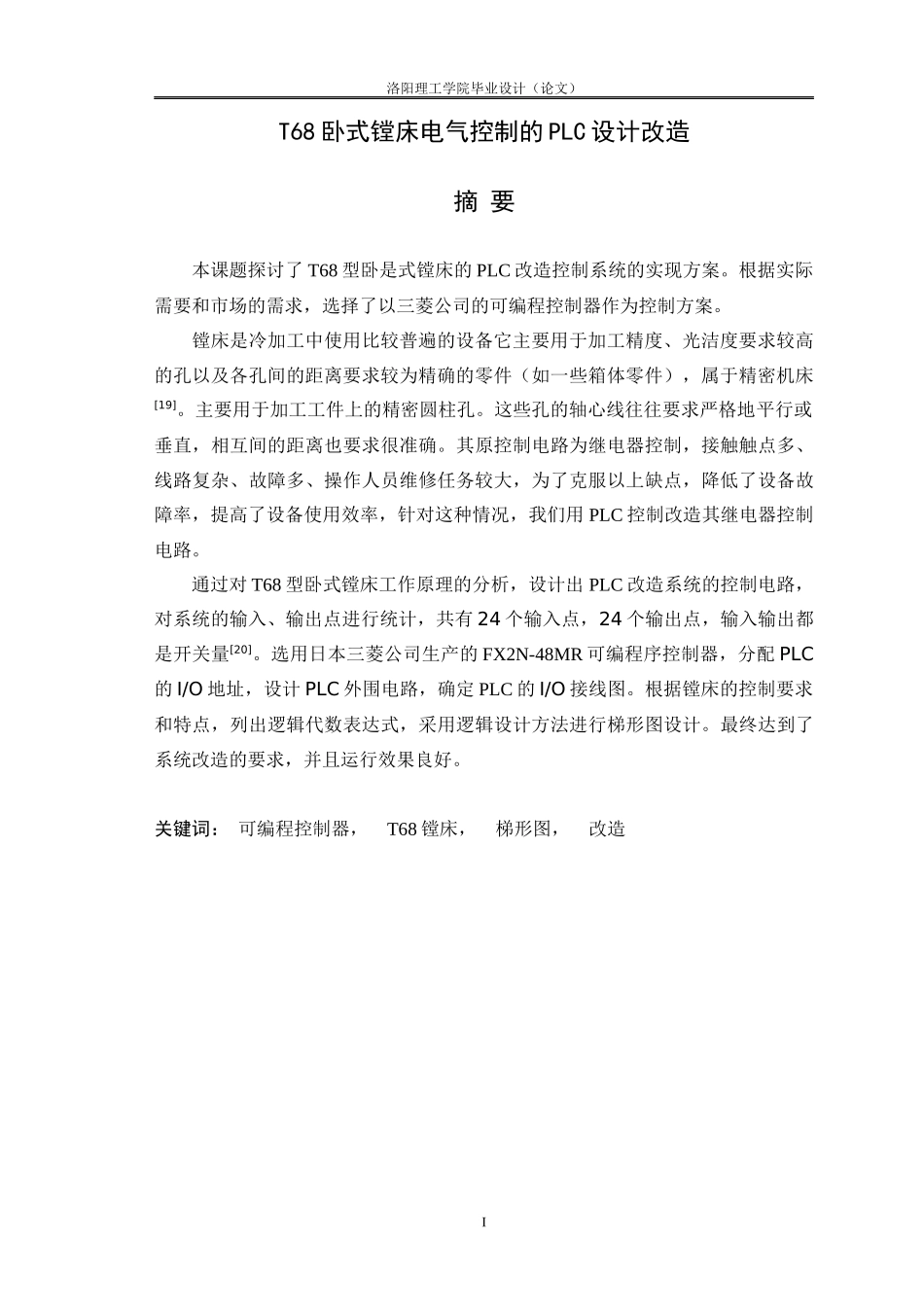

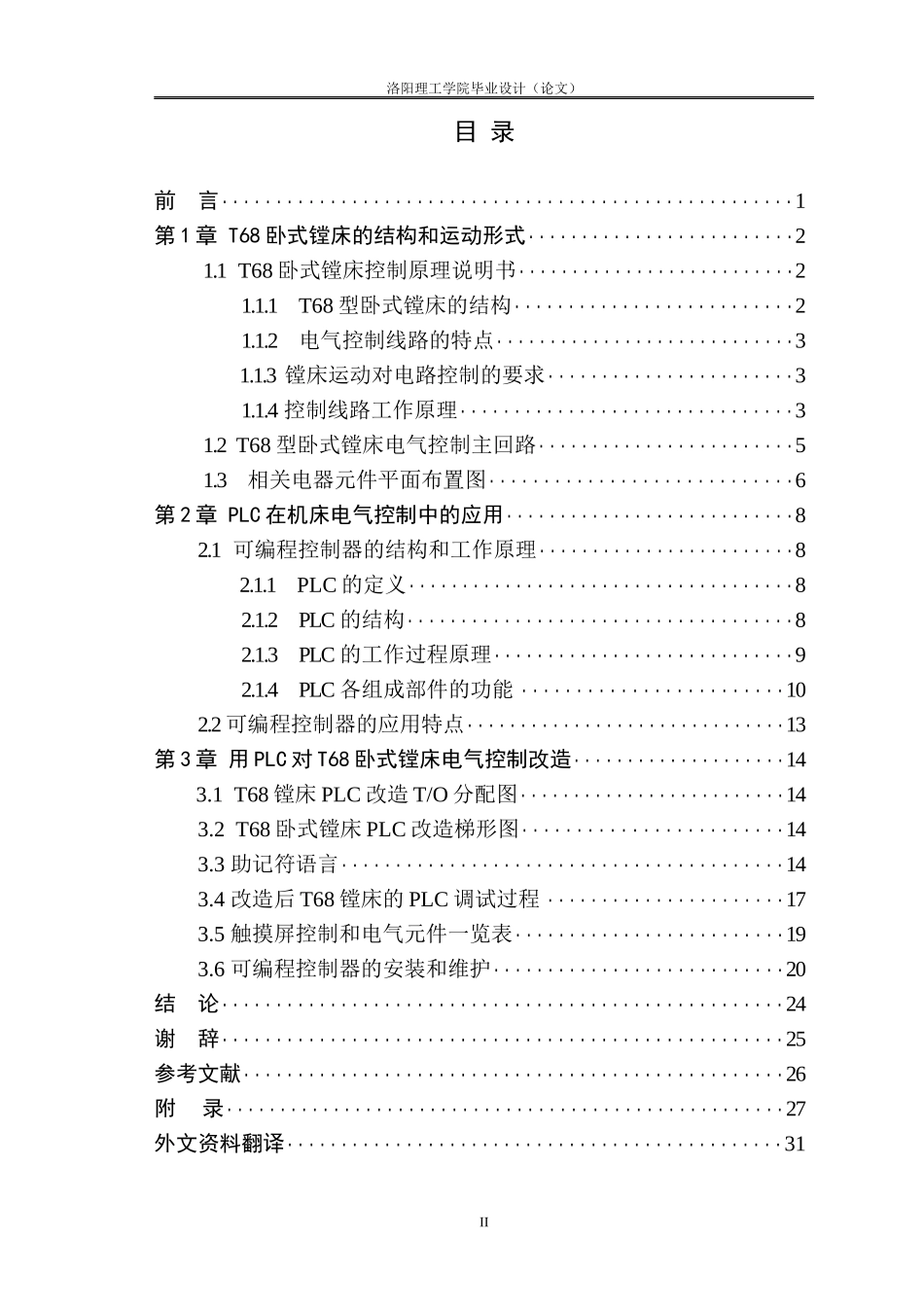

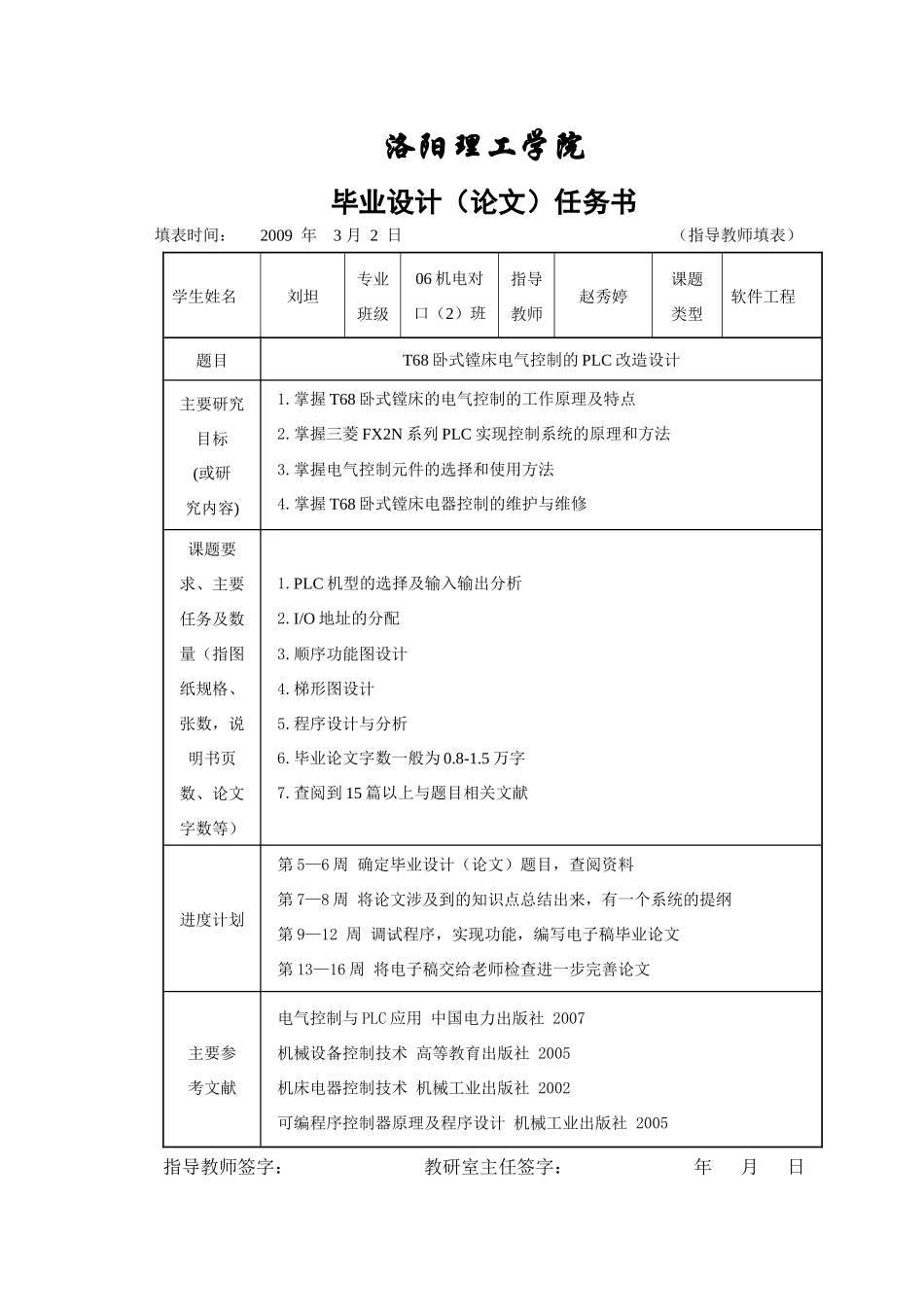

洛阳理工学院毕业设计（论文）任务书填表时间：2009年3月2日（指导教师填表）学生姓名刘坦专业班级06机电对口（2）班指导教师赵秀婷课题类型软件工程题目T68卧式镗床电气控制的PLC改造设计主要研究目标(或研究内容)1.掌握T68卧式镗床的电气控制的工作原理及特点2.掌握三菱FX2N系列PLC实现控制系统的原理和方法3.掌握电气控制元件的选择和使用方法4.掌握T68卧式镗床电器控制的维护与维修课题要求、主要任务及数量（指图纸规格、张数，说明书页数、论文字数等）1.PLC机型的选择及输入输出分析2.I/O地址的分配3.顺序功能图设计4.梯形图设计5.程序设计与分析6.毕业论文字数一般为0.8-1.5万字7.查阅到15篇以上与题目相关文献进度计划第5—6周确定毕业设计（论文）题目，查阅资料第7—8周将论文涉及到的知识点总结出来，有一个系统的提纲第9—12周调试程序，实现功能，编写电子稿毕业论文第13—16周将电子稿交给老师检查进一步完善论文5.第11—15周毕业论文出稿打印修改到成文并修改打印主要参考文献电气控制与PLC应用中国电力出版社2007机械设备控制技术高等教育出版社2005机床电器控制技术机械工业出版社2002可编程序控制器原理及程序设计机械工业出版社2005指导教师签字：教研室主任签字：年月日洛阳理工学院毕业设计（论文）T68卧式镗床电气控制的PLC设计改造摘要本课题探讨了T68型卧是式镗床的PLC改造控制系统的实现方案。根据实际需要和市场的需求，选择了以三菱公司的可编程控制器作为控制方案。镗床是冷加工中使用比较普遍的设备它主要用于加工精度、光洁度要求较高的孔以及各孔间的距离要求较为精确的零件（如一些箱体零件），属于精密机床[19]。主要用于加工工件上的精密圆柱孔。这些孔的轴心线往往要求严格地平行或垂直，相互间的距离也要求很准确。其原控制电路为继电器控制，接触触点多、线路复杂、故障多、操作人员维修任务较大，为了克服以上缺点，降低了设备故障率，提高了设备使用效率，针对这种情况，我们用PLC控制改造其继电器控制电路。通过对T68型卧式镗床工作原理的分析，设计出PLC改造系统的控制电路，对系统的输入、输出点进行统计，共有24个输入点，24个输出点，输入输出都是开关量[20]。选用日本三菱公司生产的FX2N-48MR可编程序控制器，分配PLC的I/O地址，设计PLC外围电路，确定PLC的I/O接线图。根据镗床的控制要求和特点，列出逻辑代数表达式，采用逻辑设计方法进行梯形图设计。最终达到了系统改造的要求，并且运行效果良好。关键词：可编程控制器，T68镗床，梯形图，改造I洛阳理工学院毕业设计（论文）目录前言·····················································1第1章T68卧式镗床的结构和运动形式·························21.1T68卧式镗床控制原理说明书··························21.1.1T68型卧式镗床的结构··························21.1.2电气控制线路的特点····························31.1.3镗床运动对电路控制的要求·······················31.1.4控制线路工作原理·······························31.2T68型卧式镗床电气控制主回路························51.3相关电器元件平面布置图····························6第2章PLC在机床电气控制中的应用···························82.1可编程控制器的结构和工作原理························82.1.1PLC的定义····································82.1.2PLC的结构····································82.1.3PLC的工作过程原理····························92.1.4PLC各组成部件的功能························102.2可编程控...
