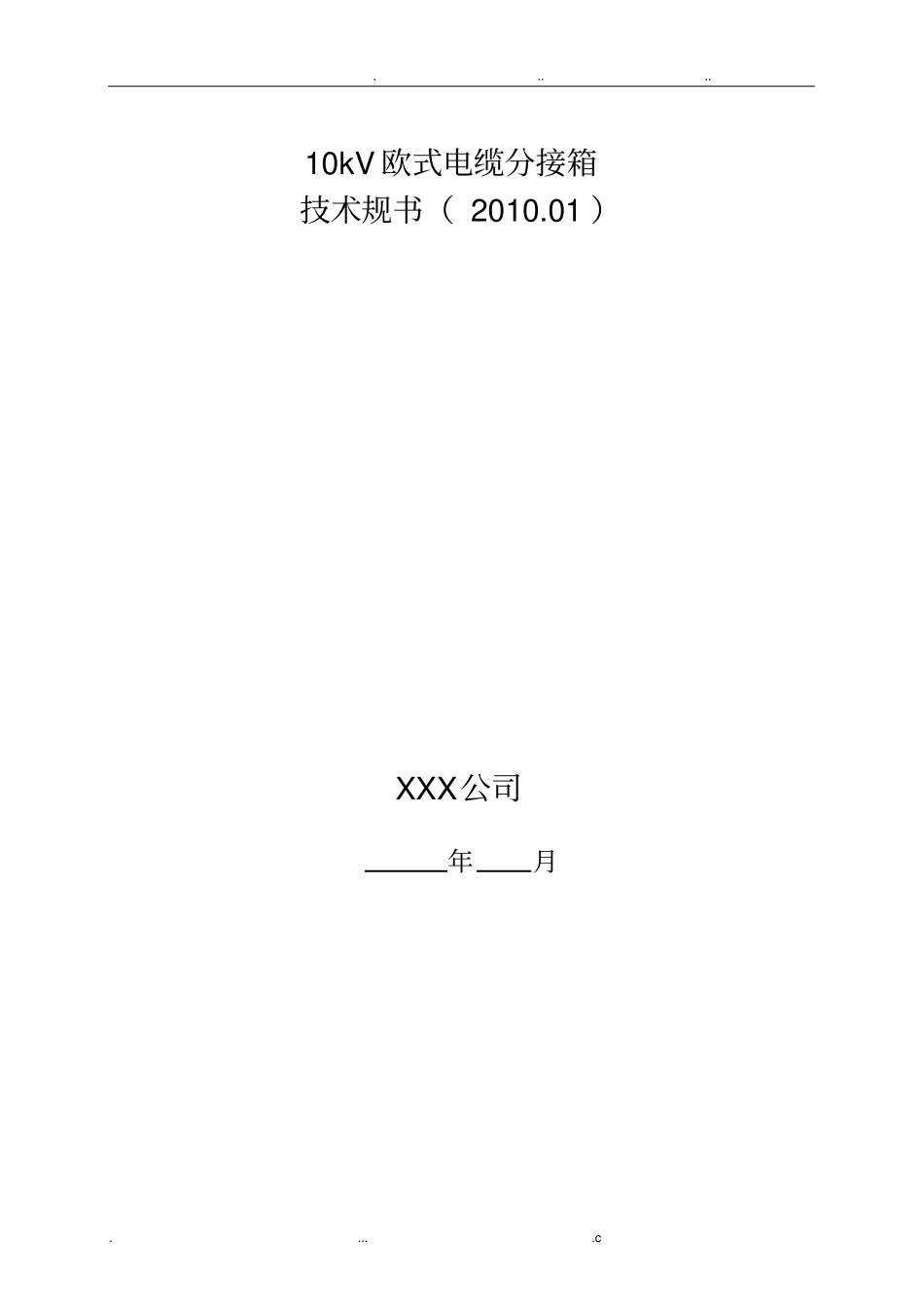

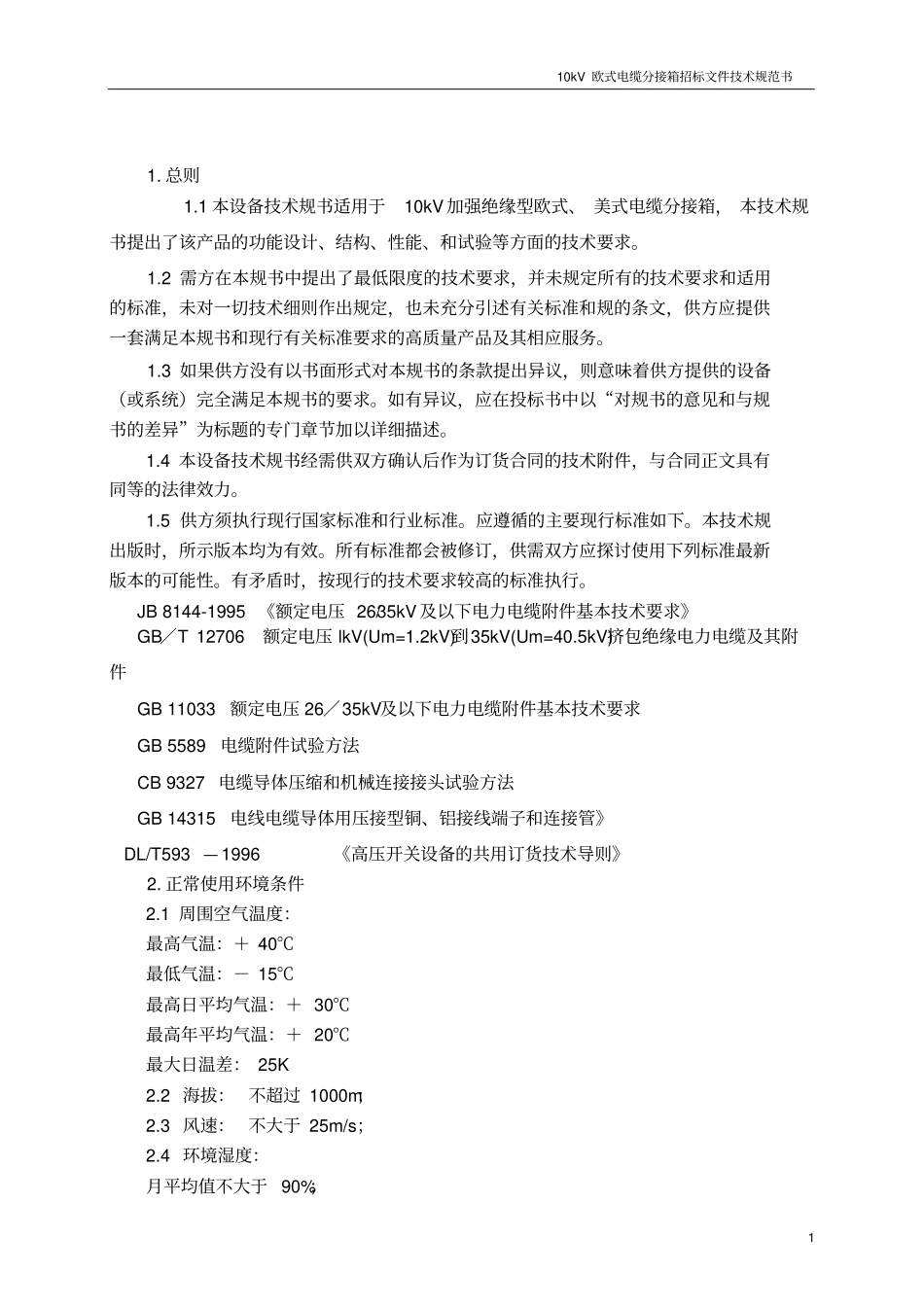

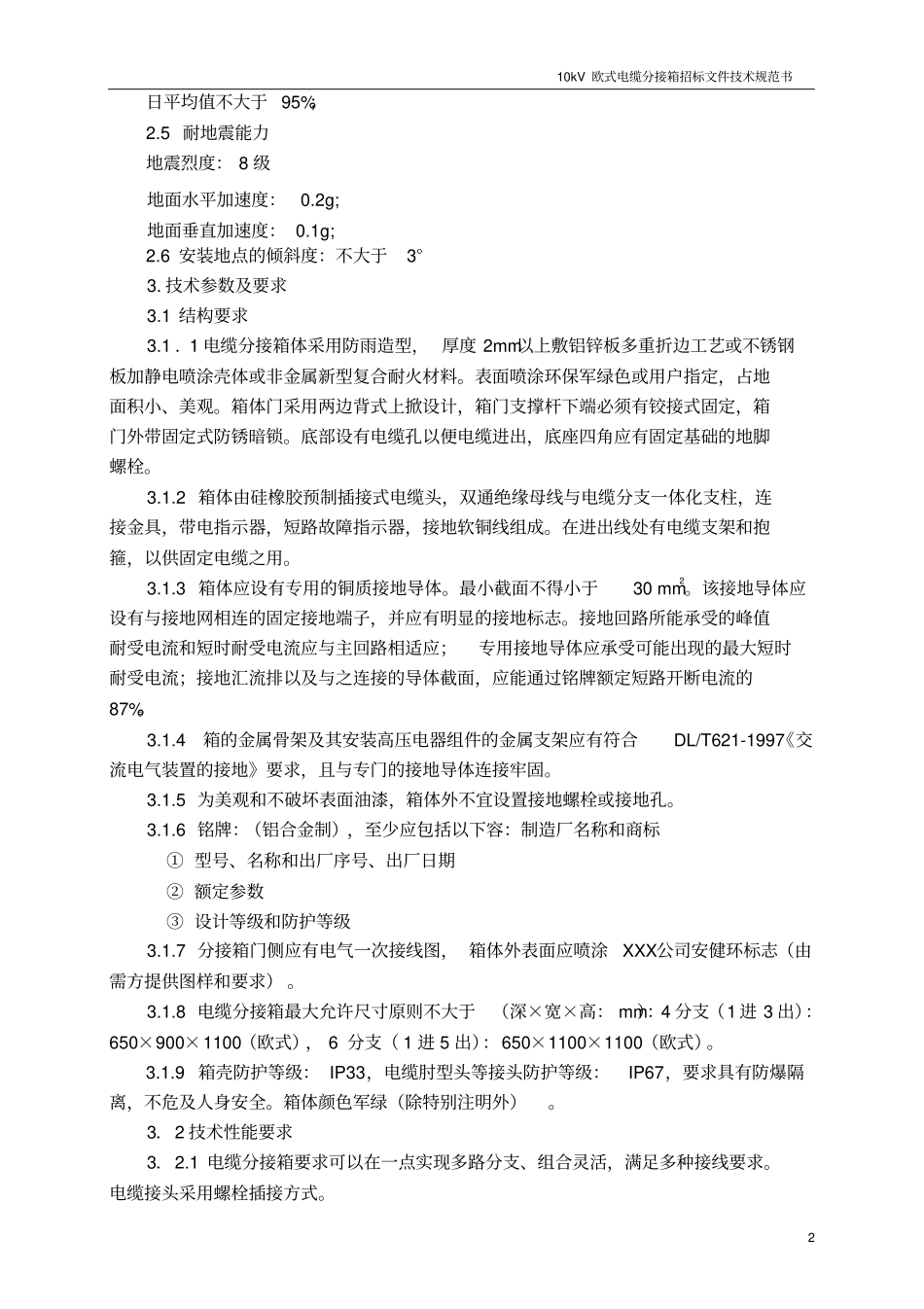

..........c10kV欧式电缆分接箱技术规书（2010.01）XXX公司年月10kV欧式电缆分接箱招标文件技术规范书11.总则1.1本设备技术规书适用于10kV加强绝缘型欧式、美式电缆分接箱，本技术规书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。1.2需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应服务。1.3如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规书的要求。如有异议，应在投标书中以“对规书的意见和与规书的差异”为标题的专门章节加以详细描述。1.4本设备技术规书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下。本技术规出版时，所示版本均为有效。所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。有矛盾时，按现行的技术要求较高的标准执行。JB8144-1995《额定电压26/35kV及以下电力电缆附件基本技术要求》GB／T12706额定电压lkV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及其附件GB11033额定电压26／35kV及以下电力电缆附件基本技术要求GB5589电缆附件试验方法CB9327电缆导体压缩和机械连接接头试验方法GB14315电线电缆导体用压接型铜、铝接线端子和连接管》DL/T593—1996《高压开关设备的共用订货技术导则》2.正常使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2海拔：不超过1000m；2.3风速：不大于25m/s；2.4环境湿度：月平均值不大于90%；10kV欧式电缆分接箱招标文件技术规范书2日平均值不大于95%；2.5耐地震能力地震烈度：8级地面水平加速度：0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°3.技术参数及要求3.1结构要求3.1．1电缆分接箱体采用防雨造型，厚度2mm以上敷铝锌板多重折边工艺或不锈钢板加静电喷涂壳体或非金属新型复合耐火材料。表面喷涂环保军绿色或用户指定，占地面积小、美观。箱体门采用两边背式上掀设计，箱门支撑杆下端必须有铰接式固定，箱门外带固定式防锈暗锁。底部设有电缆孔以便电缆进出，底座四角应有固定基础的地脚螺栓。3.1.2箱体由硅橡胶预制插接式电缆头，双通绝缘母线与电缆分支一体化支柱，连接金具，带电指示器，短路故障指示器，接地软铜线组成。在进出线处有电缆支架和抱箍，以供固定电缆之用。3.1.3箱体应设有专用的铜质接地导体。最小截面不得小于30mm2。该接地导体应设有与接地网相连的固定接地端子，并应有明显的接地标志。接地回路所能承受的峰值耐受电流和短时耐受电流应与主回路相适应；专用接地导体应承受可能出现的最大短时耐受电流；接地汇流排以及与之连接的导体截面，应能通过铭牌额定短路开断电流的87%。3.1.4箱的金属骨架及其安装高压电器组件的金属支架应有符合DL/T621-1997《交流电气装置的接地》要求，且与专门的接地导体连接牢固。3.1.5为美观和不破坏表面油漆，箱体外不宜设置接地螺栓或接地孔。3.1.6铭牌：（铝合金制），至少应包括以下容：制造厂名称和商标①型号、名称和出厂序号、出厂日期②额定参数③设计等级和防护等级3.1.7分接箱门侧应有电气一次接线图，箱体外表面应喷涂XXX公司安健环标志（由需方提供图样和要求）。3.1.8电缆分接箱最大允许尺寸原则不大于（深×宽×高：mm）：4分支（1进3出）：650×900×1100（欧式），6分支（1进5出）：650×1100×1100（欧式）。3.1.9箱壳防护等级：IP33，电缆肘型头等接头防护等级：IP67，要求具有防爆隔离，不危及人身安全。箱体颜色军绿（除特别注明外）。3．2技术性能要求3．2.1电缆分接箱要求可以在一点实现多路分支、组合灵活，满足多种接线要求。电缆接头采用螺栓插接方式。10kV欧式电缆分接箱招标文件技术规范书33．2.2具有防尘、防火、耐腐蚀，在日照高温、污秽、凝露可长时间运行的免维护性能设备。3．2.3正常使用寿命20...
