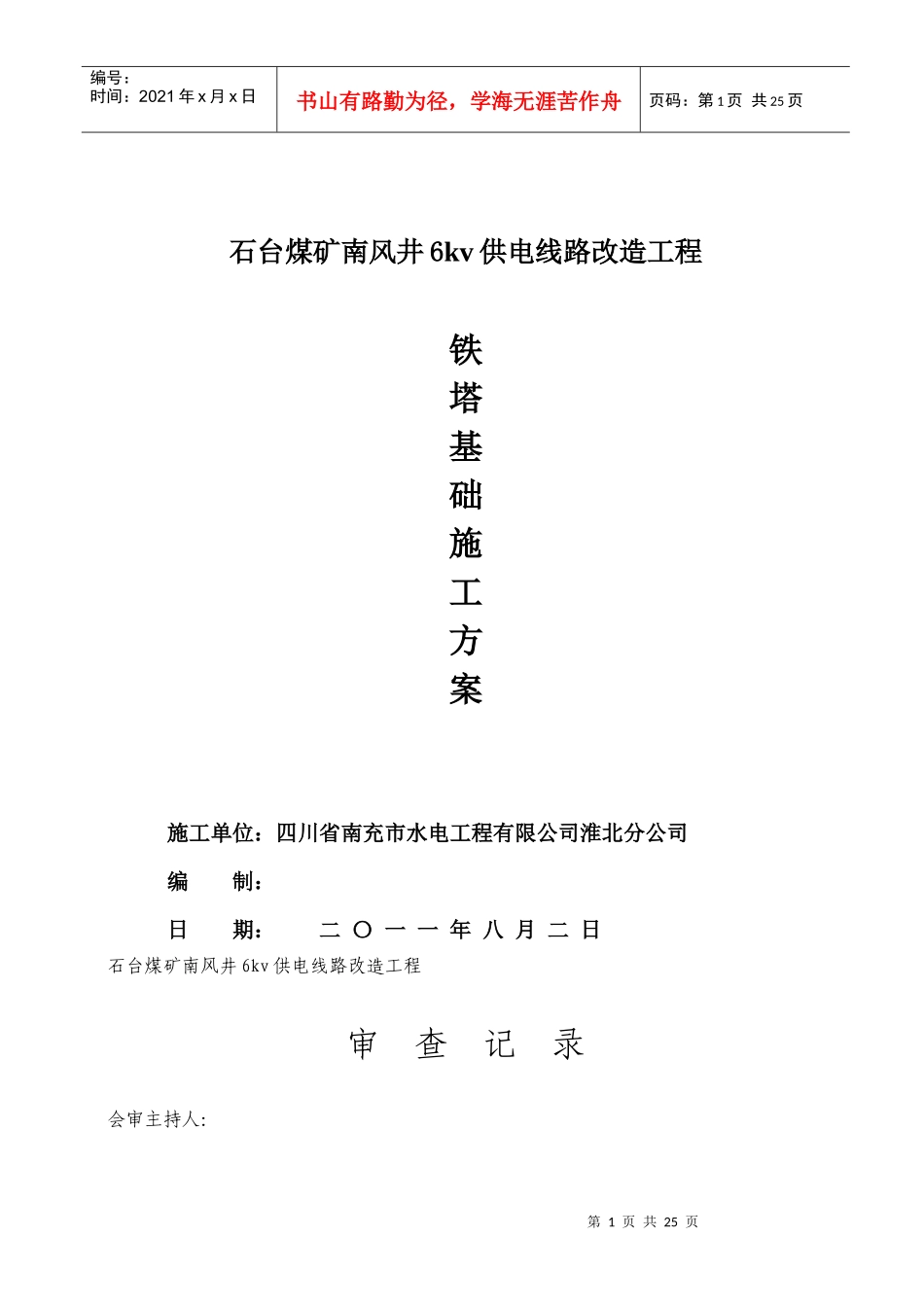

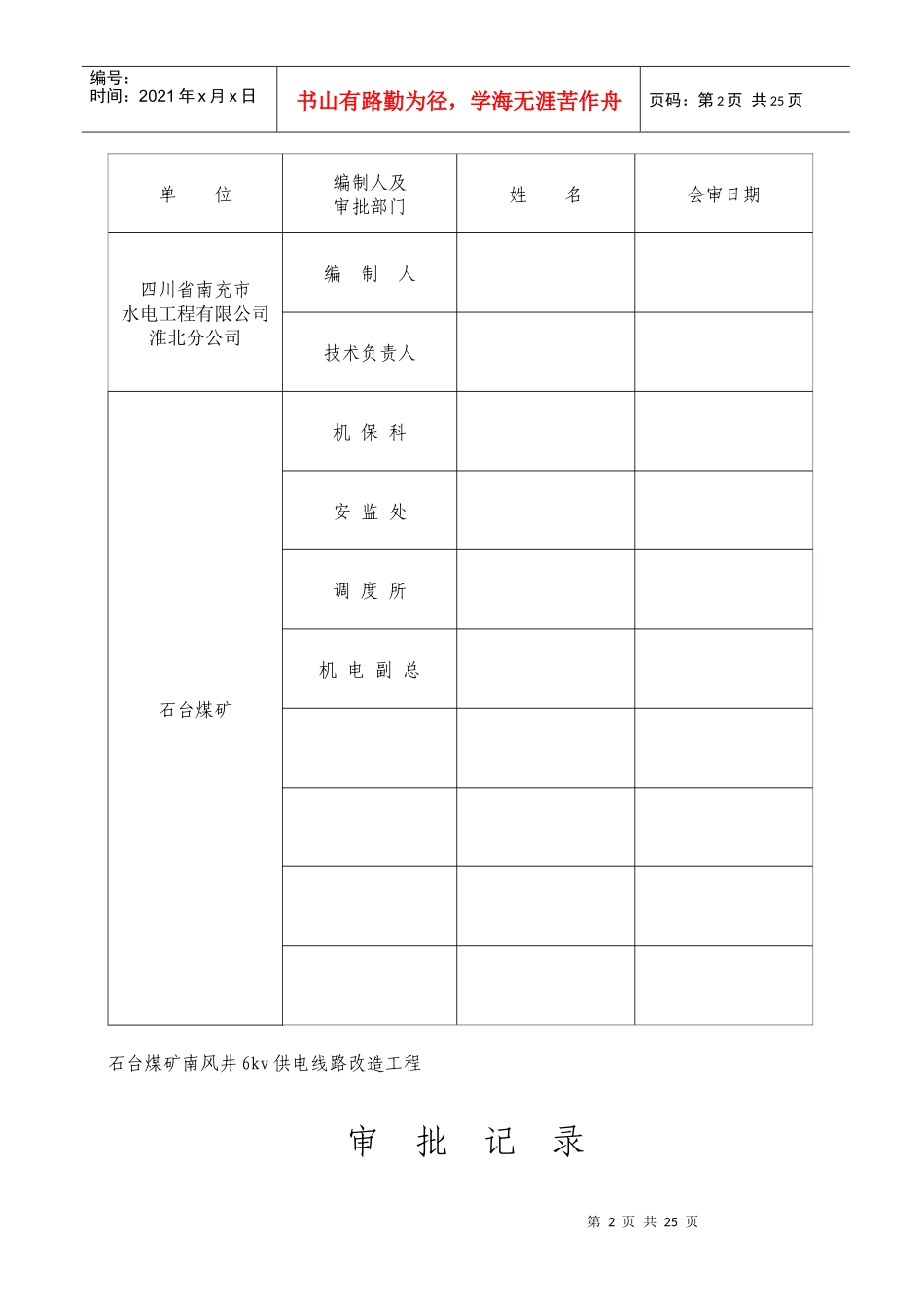

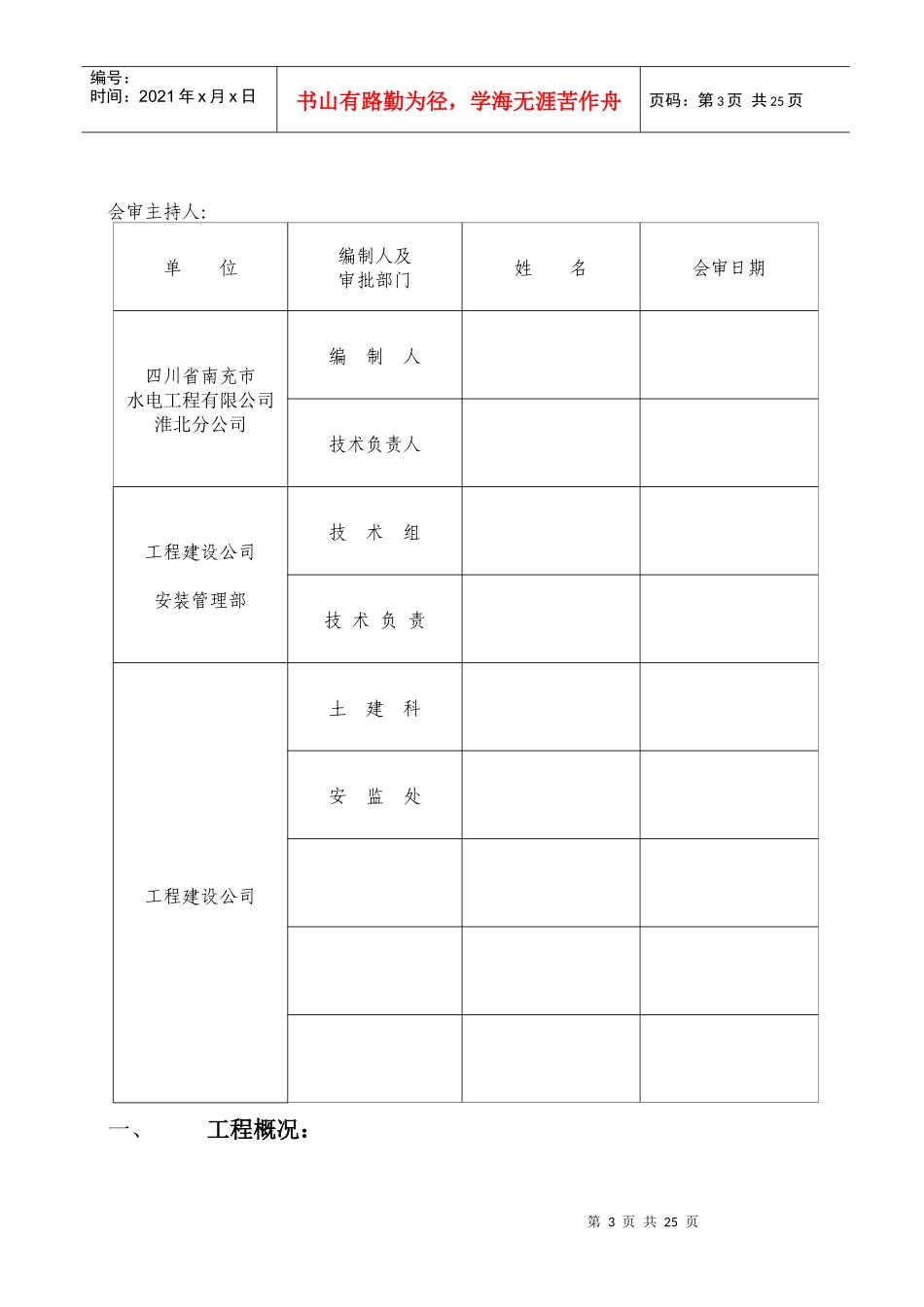

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页石台煤矿南风井6kv供电线路改造工程铁塔基础施工方案施工单位：四川省南充市水电工程有限公司淮北分公司编制：日期：二〇一一年八月二日石台煤矿南风井6kv供电线路改造工程审查记录会审主持人：第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页单位编制人及审批部门姓名会审日期四川省南充市水电工程有限公司淮北分公司编制人技术负责人石台煤矿机保科安监处调度所机电副总石台煤矿南风井6kv供电线路改造工程审批记录第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页会审主持人：单位编制人及审批部门姓名会审日期四川省南充市水电工程有限公司淮北分公司编制人技术负责人工程建设公司安装管理部技术组技术负责工程建设公司土建科安监处一、工程概况：第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页石台煤矿6kv线路配套基础土建工程，由四川省南充市水电工程有限公司淮北分公司承接施工，位于淮北杜集区石台镇、靠近公里、乡村，人员、由于地区土质环境情况比较复杂；工期短，施工难度大。为确保安全生产和施工进度及人员的安全，不出轻伤以上事故，特制定本施工方案，施工时必须按照此方案执行。本线路铁塔基础工程，采用先进的钻机桩施工工艺，现场混凝土浇筑施工方案。该方案具有高效、底噪、环保、成孔质量高、机械化程度高、施工时间短、具有流水作业块等优点，现在国内外广泛推广使用。基础施工主要工艺流程：测量定点放线→钻机成孔→下放钢筋笼→安放地脚螺栓→下放钢护筒→灌注混凝土→（养护）交成品。二、施工准备１、资料准备（1）开工前应具备场地工程的地质资料和必要的水文地质资料，桩基础工程施工图及图纸会审纪要。（2）施工现场环境和邻近区域内的地下管线（管道、电缆、光缆）、地下构筑物、危险建筑、精密仪器车间等的调查资料。（3）主要施工机械及其配套设备的技术性能资料。（4）具有有效的桩基工程的施工组织设计或施工方案，有关载荷、施工工艺的实验参考资料。2、施工机械与设备第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页用的测量仪器，如、经纬仪、水准仪、钢卷尺、钻机、电焊机等机械设备须有出厂合格证。3、中小型机具的要求（1）搅拌机机体安装坚实平稳、搭有防雨操作棚；各类离合器、制动器、钢丝绳、防护罩必须安全、可靠有效；操作手应持证上岗；必须有良好的单独接地。（2）手持电动工具必须单独安装漏电保护器；防护罩安全有效；外壳必须有接地或接零；橡皮线不准破损。（3）电焊机有可靠的防雨措施；有良好的接地或接零保护；一、二次线接线处应有齐全的防护罩；二次线应使用线鼻子；配线不许乱搭、乱拉，焊把绝缘良好；焊工持证上岗。（4）气瓶各类气瓶有明显的色标和防震圈，不准在露天曝晒；乙炔气和氧气瓶距离应大于5m；乙炔气瓶在使用时必须装回火防止器；皮管应用夹头紧固；操作人员必须持证上岗。5、安装钻具钻具应有一定的刚度，在钻进中或其他操作时，不产生移动和摇晃，钻具的安装应符合生产厂家的标准。施工时可配用短螺旋钻头、回转第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页斗，岩心钻头，岩心回转钻头等各种规格的钻头。施工时，根据不同的土壤、地质条件按下列规定选择不同的钻头：短螺旋钻具，适用于地下水位以上的粘性土、粉土、填土、中等密实以上的砂土、风化岩层。岩心螺旋钻头，适用于碎石土、中等硬度的岩石及风化岩层。钻头规格据实际工程的情况选配与设计孔径相同钻头。三、施工方案及技术措施1、复测定位1测量前应对使用的仪器和量具进行检查并予以校正，不合格的仪器严禁使用。2每个施工段测量时，为保证线路的连续正确，测量范围必须延长至相邻施工段内邻近两基塔位。3线路转角复测，将经伟仪置于转角桩上，以前后方向桩完成一个测回所得角度值。4直线塔若...
