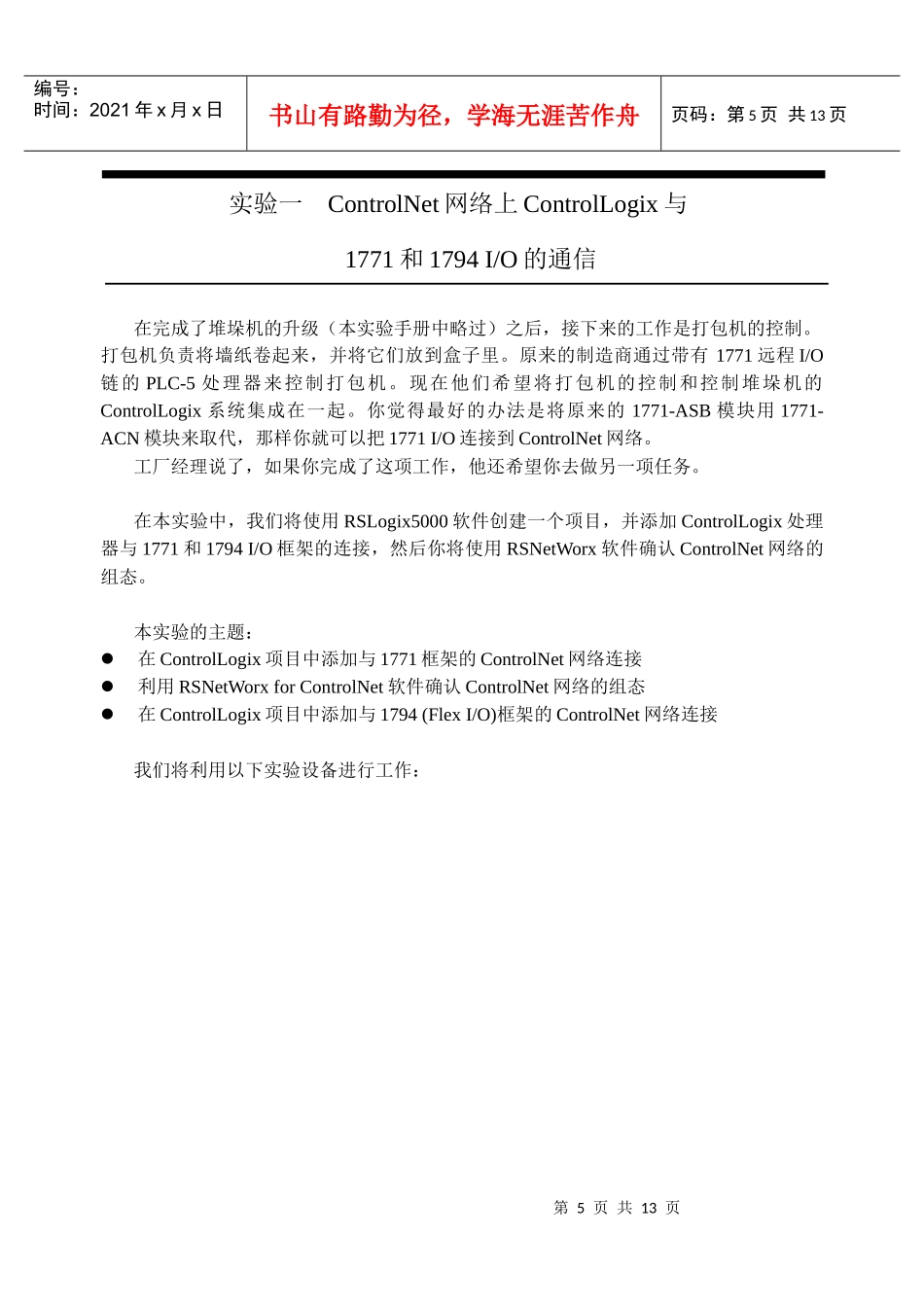

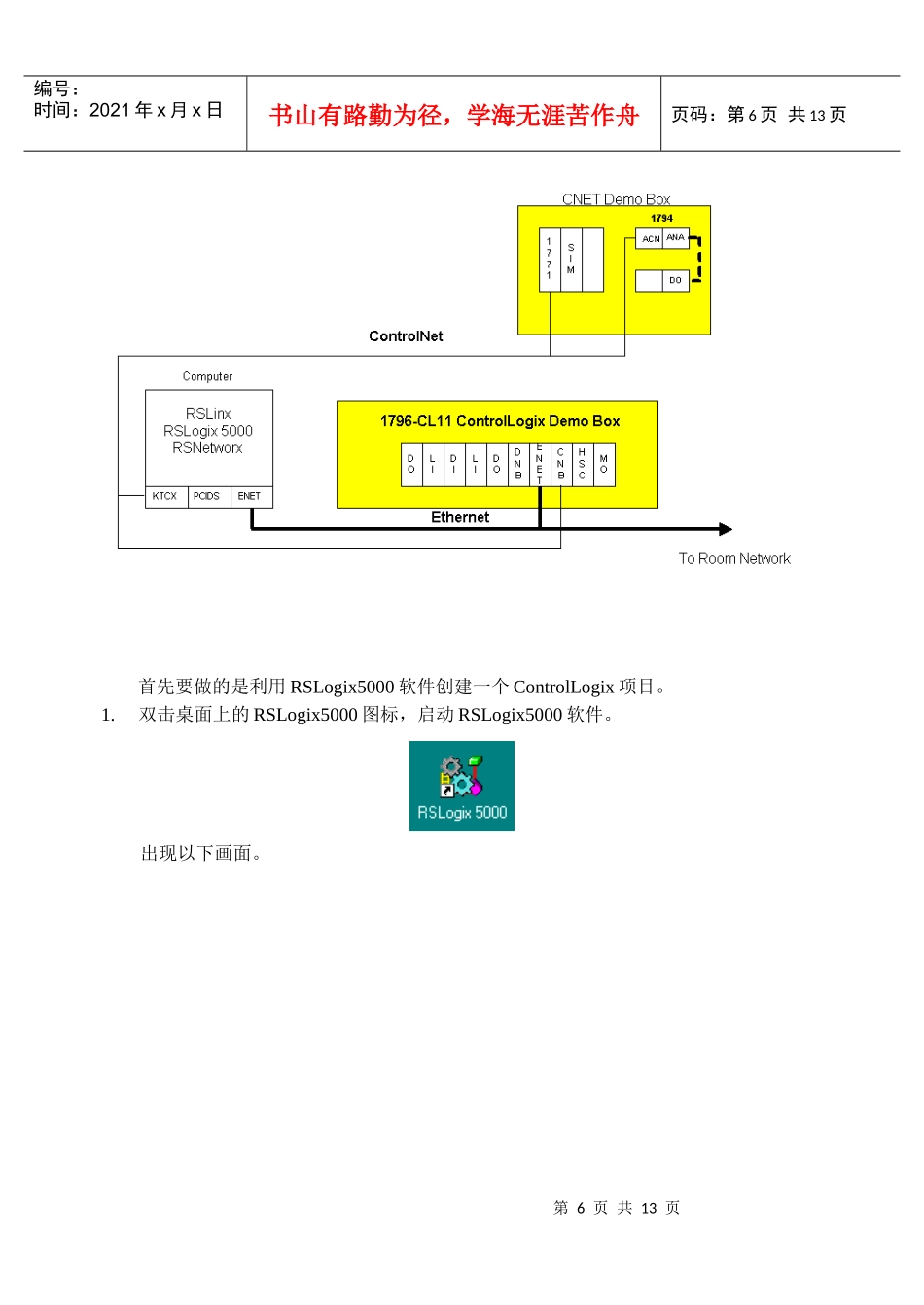

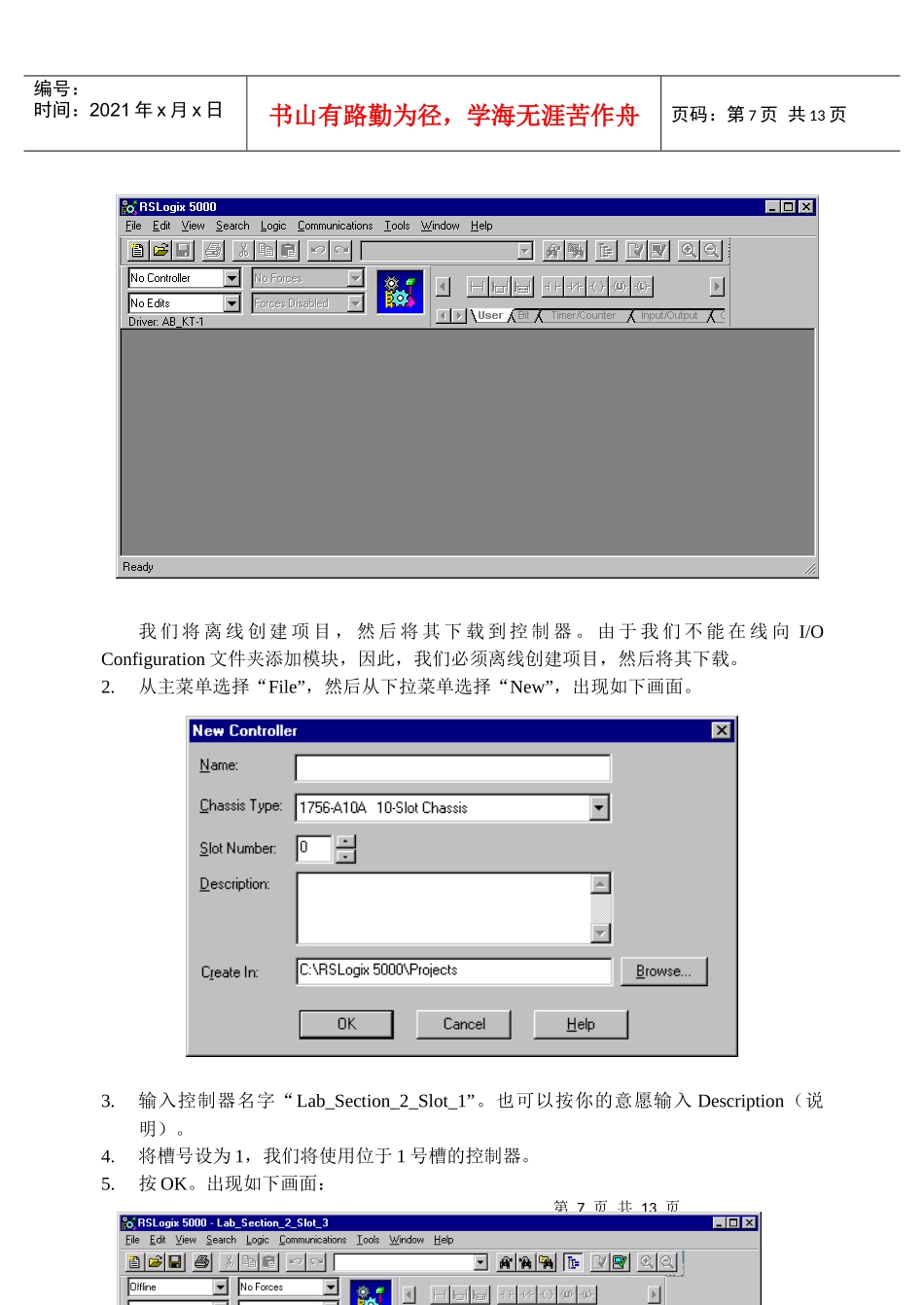

第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页实验一ControlNet网络上ControlLogix与1771和1794I/O的通信在完成了堆垛机的升级（本实验手册中略过）之后，接下来的工作是打包机的控制。打包机负责将墙纸卷起来，并将它们放到盒子里。原来的制造商通过带有1771远程I/O链的PLC-5处理器来控制打包机。现在他们希望将打包机的控制和控制堆垛机的ControlLogix系统集成在一起。你觉得最好的办法是将原来的1771-ASB模块用1771-ACN模块来取代，那样你就可以把1771I/O连接到ControlNet网络。工厂经理说了，如果你完成了这项工作，他还希望你去做另一项任务。在本实验中，我们将使用RSLogix5000软件创建一个项目，并添加ControlLogix处理器与1771和1794I/O框架的连接，然后你将使用RSNetWorx软件确认ControlNet网络的组态。本实验的主题：在ControlLogix项目中添加与1771框架的ControlNet网络连接利用RSNetWorxforControlNet软件确认ControlNet网络的组态在ControlLogix项目中添加与1794(FlexI/O)框架的ControlNet网络连接我们将利用以下实验设备进行工作：第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页首先要做的是利用RSLogix5000软件创建一个ControlLogix项目。1.双击桌面上的RSLogix5000图标，启动RSLogix5000软件。出现以下画面。第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页我们将离线创建项目，然后将其下载到控制器。由于我们不能在线向I/OConfiguration文件夹添加模块，因此，我们必须离线创建项目，然后将其下载。2.从主菜单选择“File”，然后从下拉菜单选择“New”，出现如下画面。3.输入控制器名字“Lab_Section_2_Slot_1”。也可以按你的意愿输入Description（说明）。4.将槽号设为1，我们将使用位于1号槽的控制器。5.按OK。出现如下画面：第8页共13页第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页在我们添加与1771框架的连接之前，我们必须先组态位于本地框架中的ControlNet网络接口模块(1756-CNB[R])，我们将通过它来实现与ControlNet网络的通信。6.在左边窗口的底部，可以看到名为“I/OConfiguration”的文件夹。将鼠标移动到此文件夹，按右键。7.从弹出的菜单上选择“NewModule”，出现如下画面。8.从模块列表中选择“1756-CNBR/B”（如果你的模块只有一个ControlNet网络连接口，则选择“1756-CNB/B”），然后按“OK”。出现如下画面。第9页共13页第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页9.设定槽号为7。10.设定名称为“ControlNet”。11.选择“ElectronicKeying”为DisableKeying。12.按“Finish”。现在我们已经组态了ControlLogix框架中的ControlNet网络接口模块，然后我们就可以组态我们希望通过ScheduledControlNetBandwidth（ControlNet网络预定带宽）进行通信的那些模块了。注意：你只需定义那些希望通过ControlNet网络预定带宽进行通信的节点，将它们定义在I/OConfiguration文件夹的1756-CNB[R]模块下面。如果一个节点与CNB[R]模块只是通过ControlNet网络非预定带宽进行通信，那么，该节点就不需要放到I/OConfiguration文件夹中。13.将鼠标移动到I/OConfiguration文件夹的1756-CNB[R]/B模块处，按右键。14.从弹出的菜单上选择“NewModule”。15.从模块列表中选择1771-ACNR15，然后按OK。出现如下窗口。16.设定名字为“Remote1771”。17.点击“CommFormat”旁边的向下箭头，可以看到两个选择。RackOptimization（机架优化）——该远程机架中所有的离散量I/O信息交换合成为一个连接。ControlLogix可以控制该框架的输出。Listenonly–Rackoptimization（只读—机架优化）——该远程机架中所有的离散量输入信息合成为一个连接。ControlLogix只能读出其控制者正在读取的输入信息，但它不能控制该框架中的输出。18.由于我们要控制该框架中的输出，因此，将CommFormat设定为“Rack第10页共13页第9页共13页编号：时间：2021年x...
