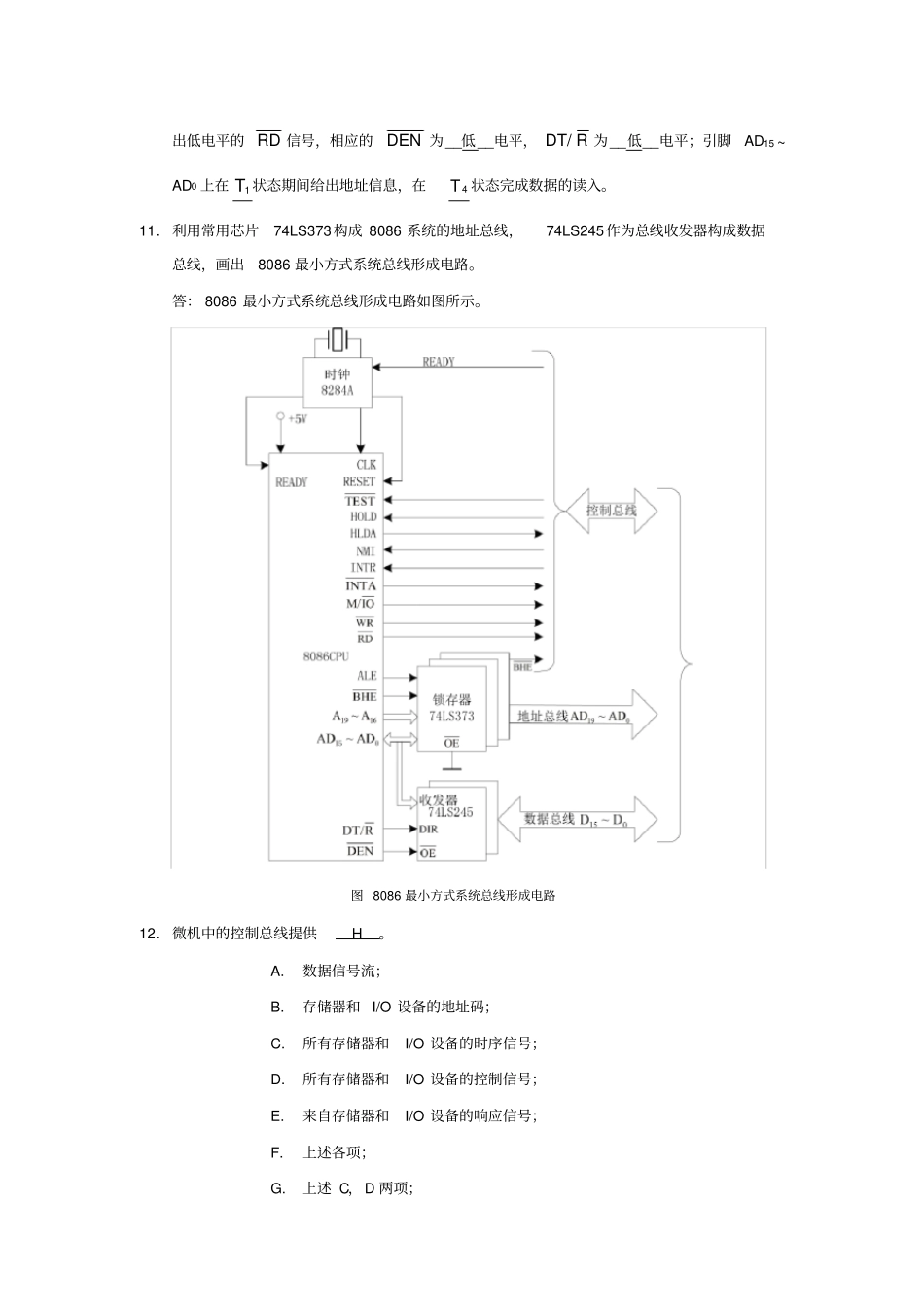

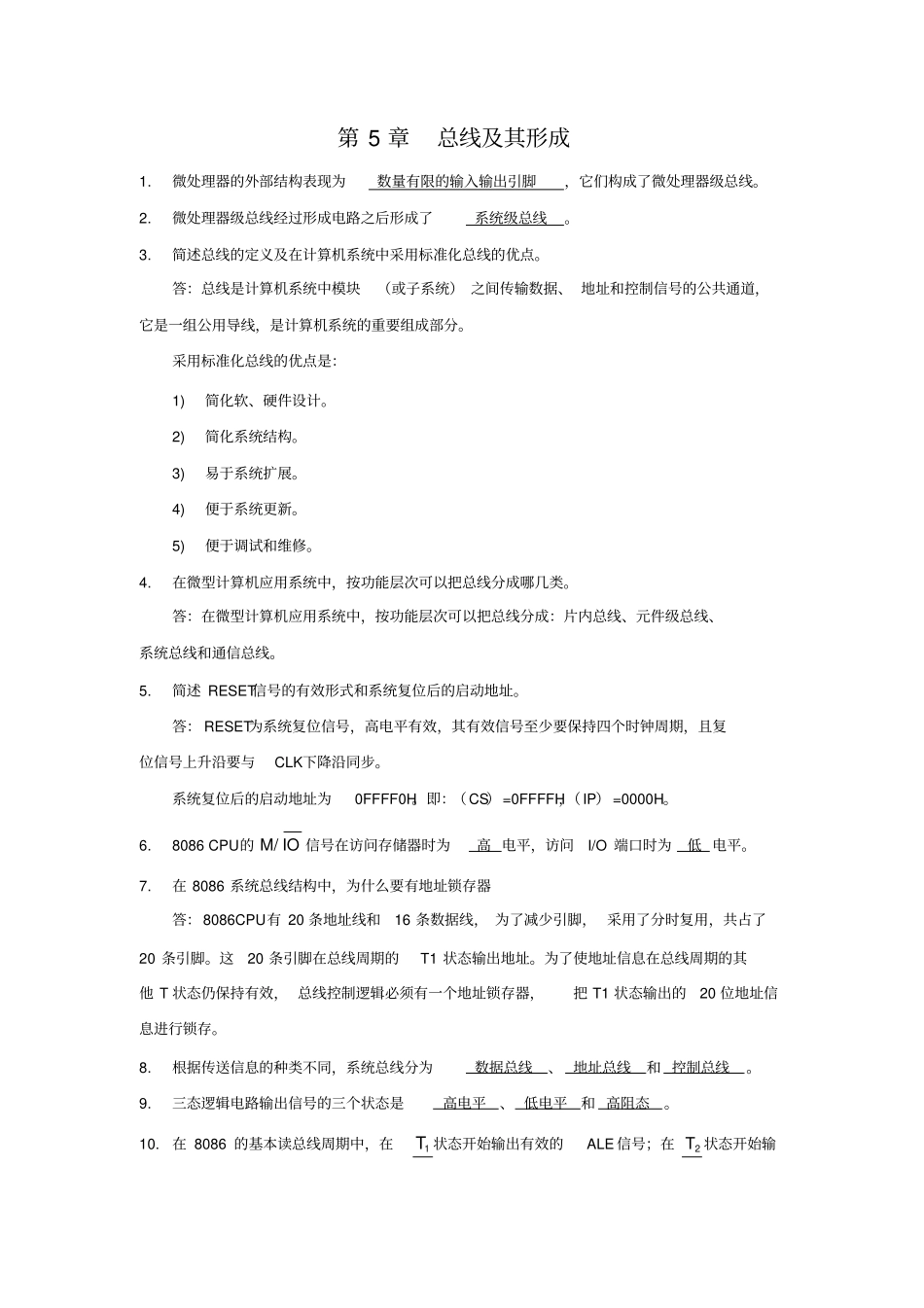

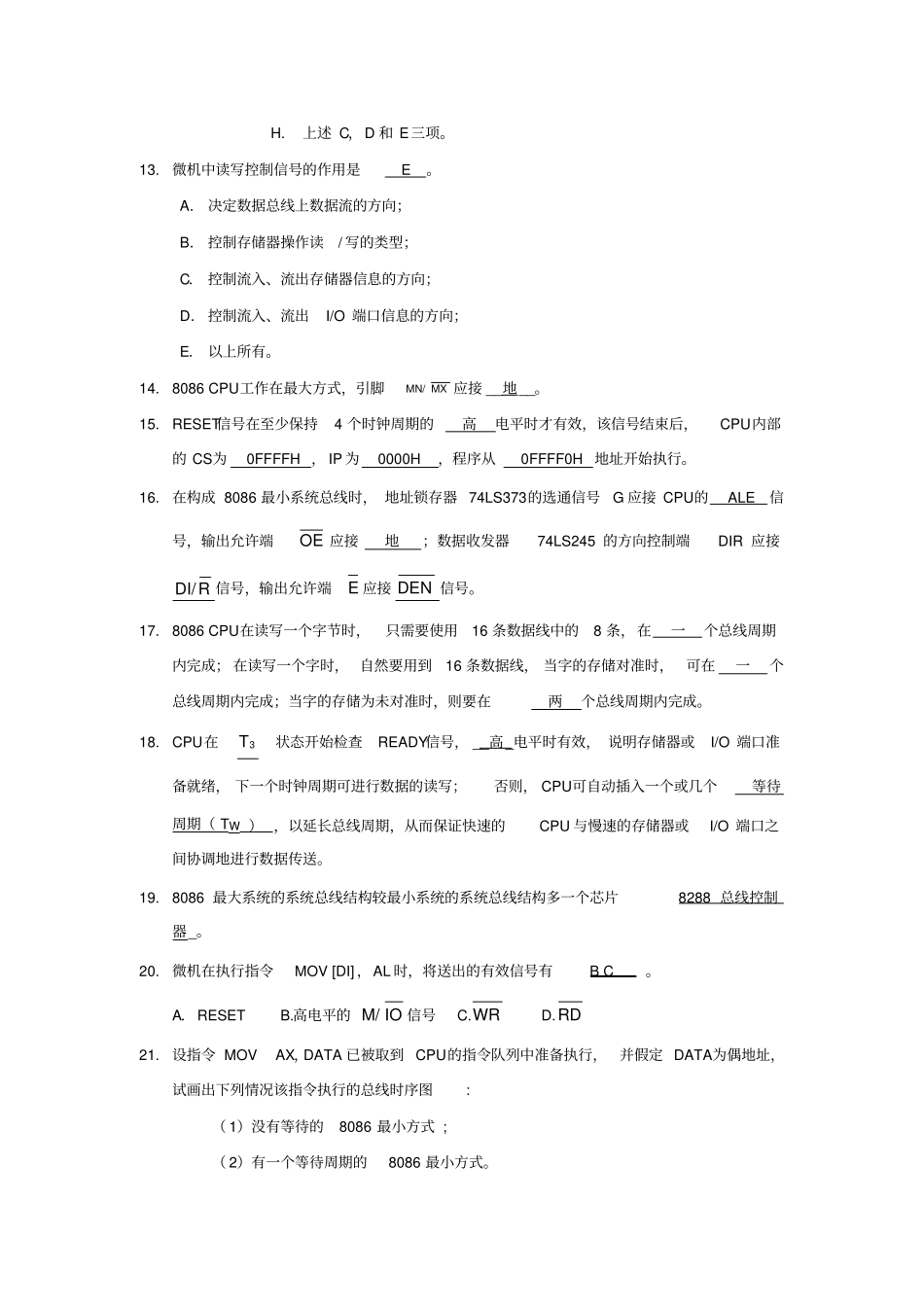

第5章总线及其形成1.微处理器的外部结构表现为数量有限的输入输出引脚，它们构成了微处理器级总线。2.微处理器级总线经过形成电路之后形成了系统级总线。3.简述总线的定义及在计算机系统中采用标准化总线的优点。答：总线是计算机系统中模块（或子系统）之间传输数据、地址和控制信号的公共通道，它是一组公用导线，是计算机系统的重要组成部分。采用标准化总线的优点是：1)简化软、硬件设计。2)简化系统结构。3)易于系统扩展。4)便于系统更新。5)便于调试和维修。4.在微型计算机应用系统中，按功能层次可以把总线分成哪几类。答：在微型计算机应用系统中，按功能层次可以把总线分成：片内总线、元件级总线、系统总线和通信总线。5.简述RESET信号的有效形式和系统复位后的启动地址。答：RESET为系统复位信号，高电平有效，其有效信号至少要保持四个时钟周期，且复位信号上升沿要与CLK下降沿同步。系统复位后的启动地址为0FFFF0H。即：（CS）=0FFFFH，（IP）=0000H。6.8086CPU的IOM/信号在访问存储器时为高电平，访问I/O端口时为低电平。7.在8086系统总线结构中，为什么要有地址锁存器答：8086CPU有20条地址线和16条数据线，为了减少引脚，采用了分时复用，共占了20条引脚。这20条引脚在总线周期的T1状态输出地址。为了使地址信息在总线周期的其他T状态仍保持有效，总线控制逻辑必须有一个地址锁存器，把T1状态输出的20位地址信息进行锁存。8.根据传送信息的种类不同，系统总线分为数据总线、地址总线和控制总线。9.三态逻辑电路输出信号的三个状态是高电平、低电平和高阻态。10.在8086的基本读总线周期中，在1T状态开始输出有效的ALE信号；在2T状态开始输出低电平的RD信号，相应的DEN为__低__电平，RDT/为__低__电平；引脚AD15~AD0上在1T状态期间给出地址信息，在4T状态完成数据的读入。11.利用常用芯片74LS373构成8086系统的地址总线，74LS245作为总线收发器构成数据总线，画出8086最小方式系统总线形成电路。答：8086最小方式系统总线形成电路如图所示。图8086最小方式系统总线形成电路12.微机中的控制总线提供H。A.数据信号流；B.存储器和I/O设备的地址码；C.所有存储器和I/O设备的时序信号；D.所有存储器和I/O设备的控制信号；E.来自存储器和I/O设备的响应信号；F.上述各项；G.上述C，D两项；H.上述C，D和E三项。13.微机中读写控制信号的作用是E。A．决定数据总线上数据流的方向；B．控制存储器操作读/写的类型；C．控制流入、流出存储器信息的方向；D．控制流入、流出I/O端口信息的方向；E．以上所有。14.8086CPU工作在最大方式，引脚MXMN/应接__地__。15.RESET信号在至少保持4个时钟周期的高电平时才有效，该信号结束后，CPU内部的CS为0FFFFH，IP为0000H，程序从0FFFF0H地址开始执行。16.在构成8086最小系统总线时，地址锁存器74LS373的选通信号G应接CPU的ALE信号，输出允许端OE应接地；数据收发器74LS245的方向控制端DIR应接RDI/信号，输出允许端E应接DEN信号。17.8086CPU在读写一个字节时，只需要使用16条数据线中的8条，在一个总线周期内完成；在读写一个字时，自然要用到16条数据线，当字的存储对准时，可在一个总线周期内完成；当字的存储为未对准时，则要在两个总线周期内完成。18.CPU在3T状态开始检查READY信号，__高_电平时有效，说明存储器或I/O端口准备就绪，下一个时钟周期可进行数据的读写；否则，CPU可自动插入一个或几个等待周期（TW），以延长总线周期，从而保证快速的CPU与慢速的存储器或I/O端口之间协调地进行数据传送。19.8086最大系统的系统总线结构较最小系统的系统总线结构多一个芯片8288总线控制器_。20.微机在执行指令MOV[DI]，AL时，将送出的有效信号有BC。A．RESETB.高电平的IOM/信号C.WRD.RD21.设指令MOVAX，DATA已被取到CPU的指令队列中准备执行，并假定DATA为偶地址，试画出下列情况该指令执行的总线时序图:（1）没有等待的8086最小方式;（2）有一个等待周期的8086最小方式。答：（1）没有等待的8086最小方式时序如图所示。图没有等待的8086最小方式时序（2）有一个等待周期的8086最小方式时序图如图所示。图有一个等待周期的8086最小方式时序图...
