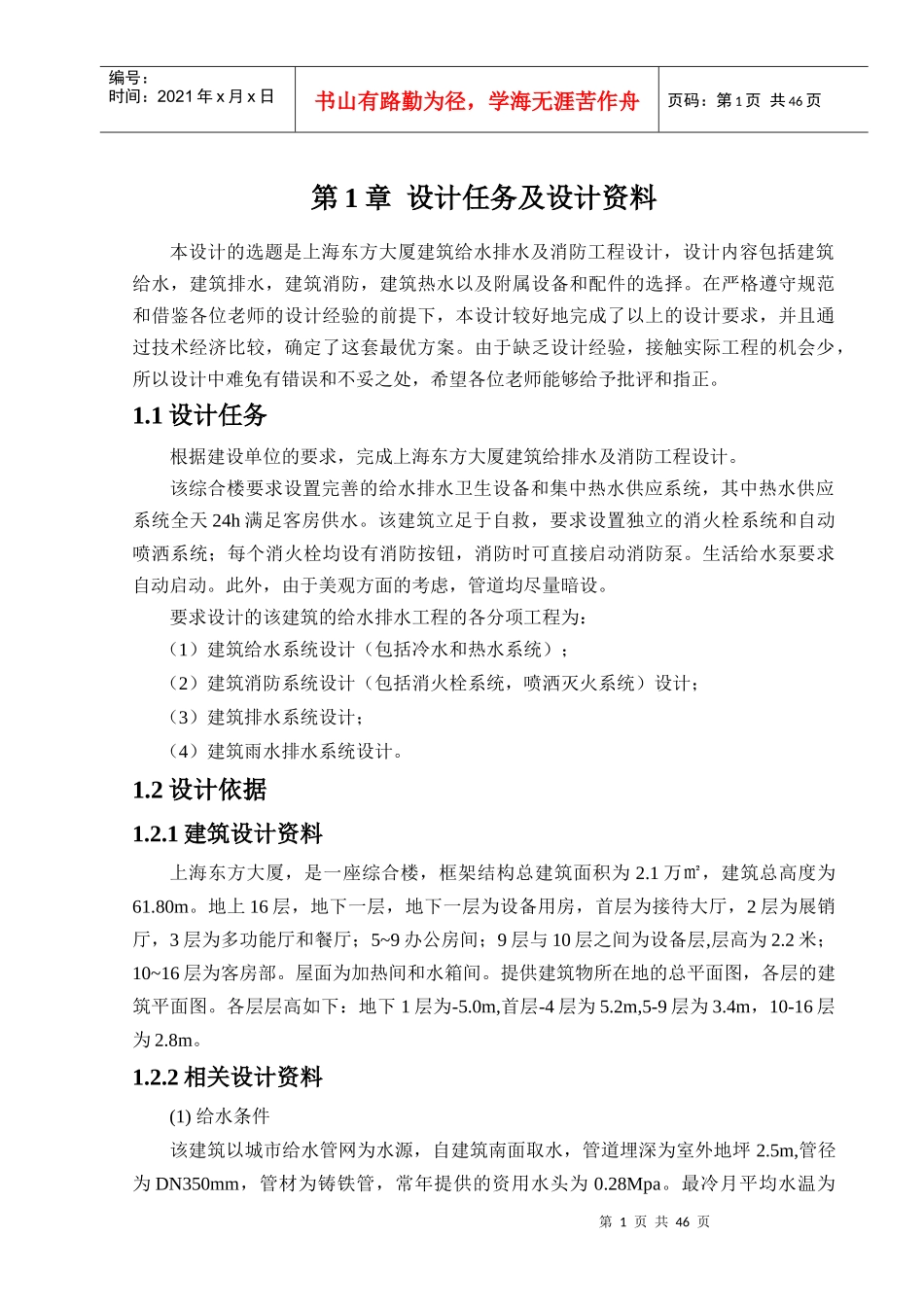

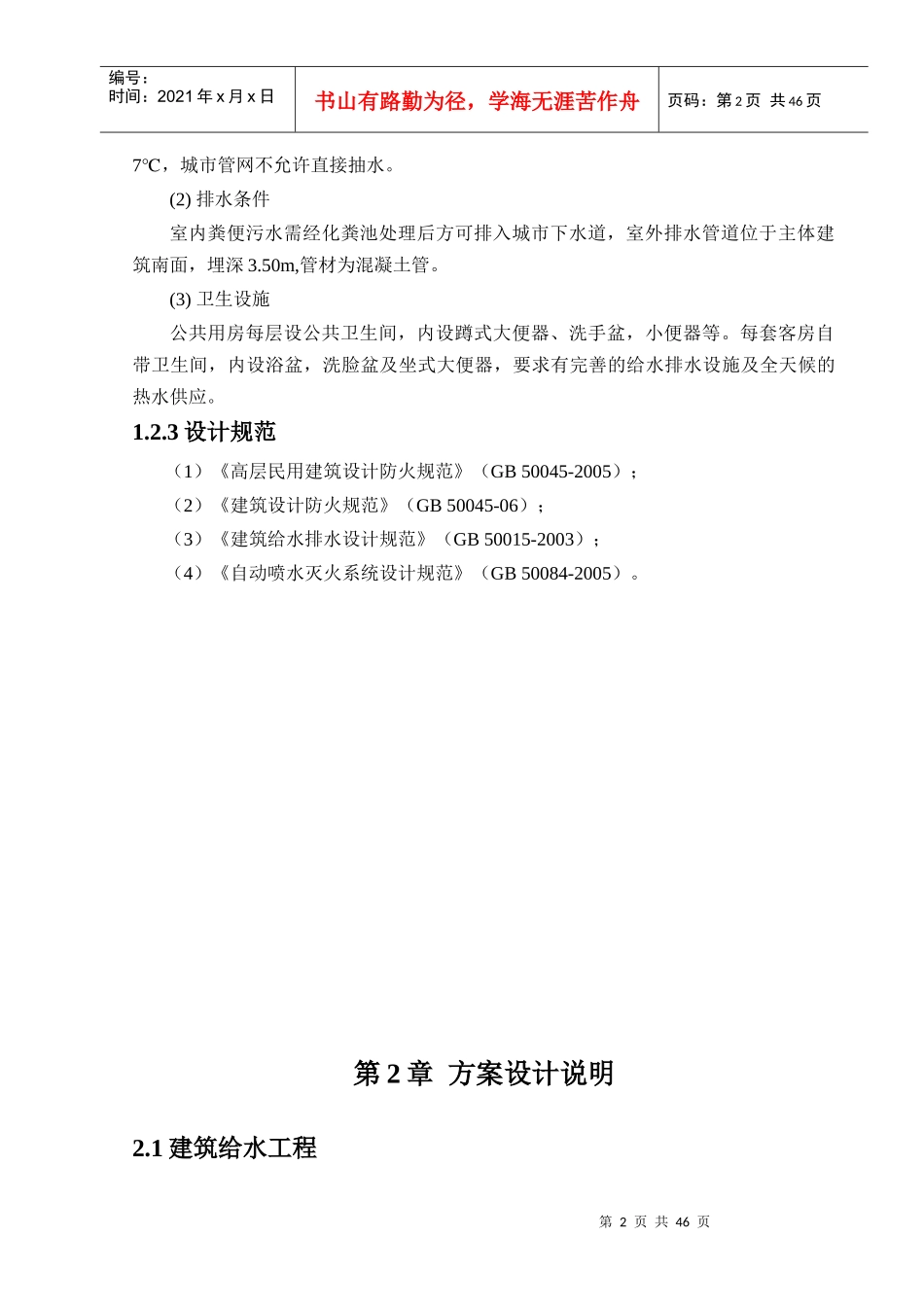

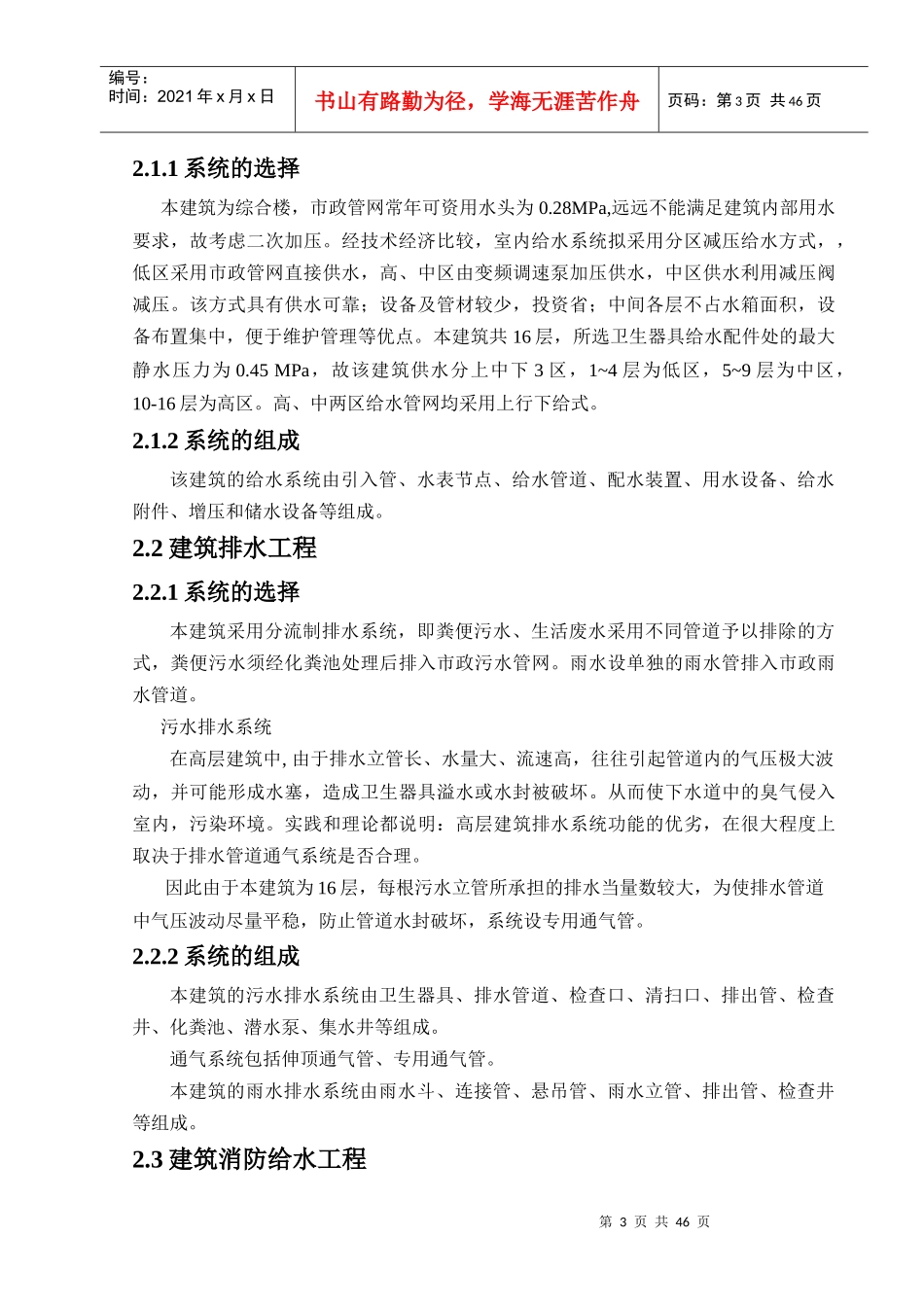

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页第1章设计任务及设计资料本设计的选题是上海东方大厦建筑给水排水及消防工程设计，设计内容包括建筑给水，建筑排水，建筑消防，建筑热水以及附属设备和配件的选择。在严格遵守规范和借鉴各位老师的设计经验的前提下，本设计较好地完成了以上的设计要求，并且通过技术经济比较，确定了这套最优方案。由于缺乏设计经验，接触实际工程的机会少，所以设计中难免有错误和不妥之处，希望各位老师能够给予批评和指正。1.1设计任务根据建设单位的要求，完成上海东方大厦建筑给排水及消防工程设计。该综合楼要求设置完善的给水排水卫生设备和集中热水供应系统，其中热水供应系统全天24h满足客房供水。该建筑立足于自救，要求设置独立的消火栓系统和自动喷洒系统；每个消火栓均设有消防按钮，消防时可直接启动消防泵。生活给水泵要求自动启动。此外，由于美观方面的考虑，管道均尽量暗设。要求设计的该建筑的给水排水工程的各分项工程为：（1）建筑给水系统设计（包括冷水和热水系统）；（2）建筑消防系统设计（包括消火栓系统，喷洒灭火系统）设计；（3）建筑排水系统设计；（4）建筑雨水排水系统设计。1.2设计依据1.2.1建筑设计资料上海东方大厦，是一座综合楼，框架结构总建筑面积为2.1万㎡，建筑总高度为61.80m。地上16层，地下一层，地下一层为设备用房，首层为接待大厅，2层为展销厅，3层为多功能厅和餐厅；5~9办公房间；9层与10层之间为设备层,层高为2.2米；10~16层为客房部。屋面为加热间和水箱间。提供建筑物所在地的总平面图，各层的建筑平面图。各层层高如下：地下1层为-5.0m,首层-4层为5.2m,5-9层为3.4m，10-16层为2.8m。1.2.2相关设计资料(1)给水条件该建筑以城市给水管网为水源，自建筑南面取水，管道埋深为室外地坪2.5m,管径为DN350mm，管材为铸铁管，常年提供的资用水头为0.28Mpa。最冷月平均水温为第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页7℃，城市管网不允许直接抽水。(2)排水条件室内粪便污水需经化粪池处理后方可排入城市下水道，室外排水管道位于主体建筑南面，埋深3.50m,管材为混凝土管。(3)卫生设施公共用房每层设公共卫生间，内设蹲式大便器、洗手盆，小便器等。每套客房自带卫生间，内设浴盆，洗脸盆及坐式大便器，要求有完善的给水排水设施及全天候的热水供应。1.2.3设计规范（1）《高层民用建筑设计防火规范》（GB50045-2005）；（2）《建筑设计防火规范》（GB50045-06）；（3）《建筑给水排水设计规范》（GB50015-2003）；（4）《自动喷水灭火系统设计规范》（GB50084-2005）。第2章方案设计说明2.1建筑给水工程第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页2.1.1系统的选择本建筑为综合楼，市政管网常年可资用水头为0.28MPa,远远不能满足建筑内部用水要求，故考虑二次加压。经技术经济比较，室内给水系统拟采用分区减压给水方式，，低区采用市政管网直接供水，高、中区由变频调速泵加压供水，中区供水利用减压阀减压。该方式具有供水可靠；设备及管材较少，投资省；中间各层不占水箱面积，设备布置集中，便于维护管理等优点。本建筑共16层，所选卫生器具给水配件处的最大静水压力为0.45MPa，故该建筑供水分上中下3区，1~4层为低区，5~9层为中区，10-16层为高区。高、中两区给水管网均采用上行下给式。2.1.2系统的组成该建筑的给水系统由引入管、水表节点、给水管道、配水装置、用水设备、给水附件、增压和储水设备等组成。2.2建筑排水工程2.2.1系统的选择本建筑采用分流制排水系统，即粪便污水、生活废水采用不同管道予以排除的方式，粪便污水须经化粪池处理后排入市政污水管网。雨水设单独的雨水管排入市政雨水管道。污水排水系统在高层建筑中,由于排水立管长、水量大、流速高，往往引起管道内的气压极大波动，并可能形成水塞，造成卫生器具溢水或水封被破坏。从而使下水道中的臭气侵入室内，污染环境。实践和理论都说明：高层建筑排水系统功能的优劣，在很大...
