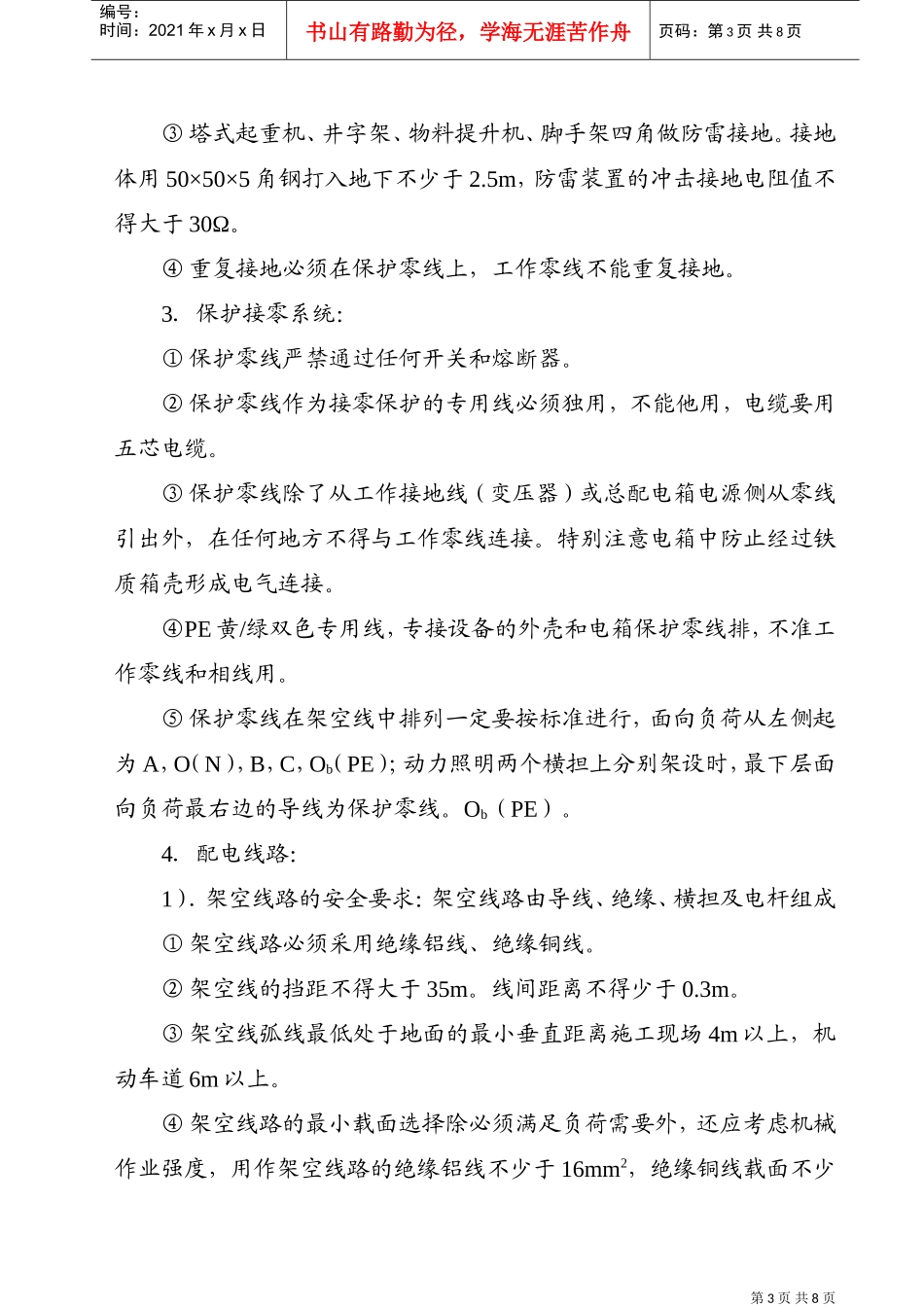

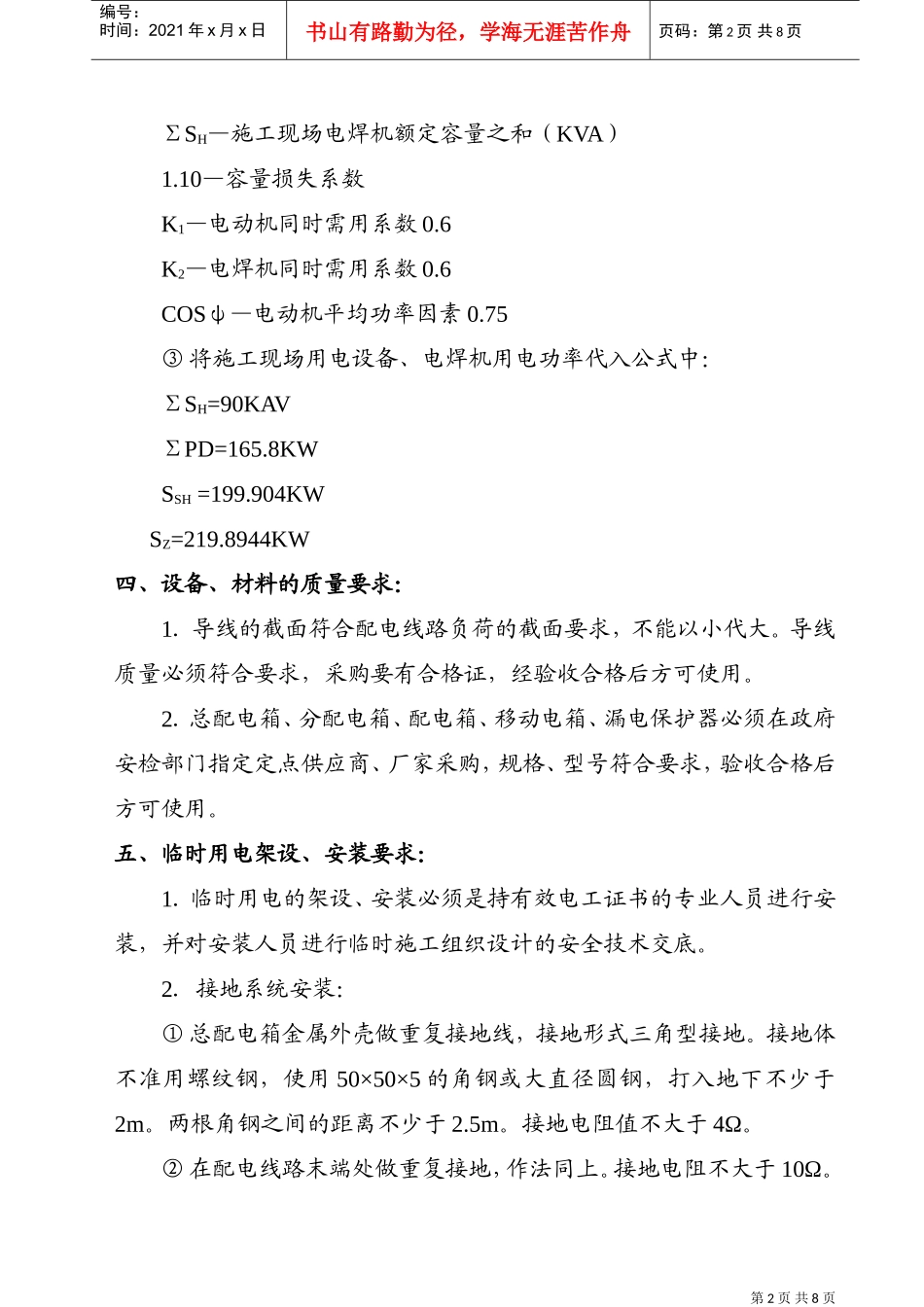

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页蠡湖人家B区12#房临时用电施工组织设计一、编制依据：《施工现场临时用电安全技术规范》（JGJ46-88）二、概况：1．施工现场的地理位置、周围道路、建筑物。2．施工现场周围的外电线路、通讯广播线路。3．施工现场周边的地下管网情况。4．业主提供变配电位置。5．施工现场施工机具的台数、型号、额定功率、总用电量表（附表）。6．本工程采用TN-S系统（三相五线制），采用一机一闸一漏电保护系统。三、施工现场临时用电容量计算：计算依据：施工现场用电容量。计算公式依据：JGJ46-88。计算公式：①动力用电中的电动机、电焊机等施工用电量计算公式：SSH=1.10（K1∑PD/COSψ）+K2∑SH②由公式求得的施工用电量后，另加10%的照明用电量即为施工现场所需供电总容量即：SZ≥1.1SSH①、②公式中：SZ—施工现场供电所需的总容量（KVA）SSH—施工现场用电设备所需容量（KVA）∑PD—施工现场用电动机额定功率之和（KVA）第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页∑SH—施工现场电焊机额定容量之和（KVA）1.10—容量损失系数K1—电动机同时需用系数0.6K2—电焊机同时需用系数0.6COSψ—电动机平均功率因素0.75③将施工现场用电设备、电焊机用电功率代入公式中：∑SH=90KAV∑PD=165.8KWSSH=199.904KWSZ=219.8944KW四、设备、材料的质量要求：1．导线的截面符合配电线路负荷的截面要求，不能以小代大。导线质量必须符合要求，采购要有合格证，经验收合格后方可使用。2．总配电箱、分配电箱、配电箱、移动电箱、漏电保护器必须在政府安检部门指定定点供应商、厂家采购，规格、型号符合要求，验收合格后方可使用。五、临时用电架设、安装要求：1．临时用电的架设、安装必须是持有效电工证书的专业人员进行安装，并对安装人员进行临时施工组织设计的安全技术交底。2．接地系统安装：①总配电箱金属外壳做重复接地线，接地形式三角型接地。接地体不准用螺纹钢，使用50×50×5的角钢或大直径圆钢，打入地下不少于2m。两根角钢之间的距离不少于2.5m。接地电阻值不大于4Ω。②在配电线路末端处做重复接地，作法同上。接地电阻不大于10Ω。第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页③塔式起重机、井字架、物料提升机、脚手架四角做防雷接地。接地体用50×50×5角钢打入地下不少于2.5m，防雷装置的冲击接地电阻值不得大于30Ω。④重复接地必须在保护零线上，工作零线不能重复接地。3．保护接零系统：①保护零线严禁通过任何开关和熔断器。②保护零线作为接零保护的专用线必须独用，不能他用，电缆要用五芯电缆。③保护零线除了从工作接地线（变压器）或总配电箱电源侧从零线引出外，在任何地方不得与工作零线连接。特别注意电箱中防止经过铁质箱壳形成电气连接。④PE黄/绿双色专用线，专接设备的外壳和电箱保护零线排，不准工作零线和相线用。⑤保护零线在架空线中排列一定要按标准进行，面向负荷从左侧起为A，O（N），B，C，Ob（PE）；动力照明两个横担上分别架设时，最下层面向负荷最右边的导线为保护零线。Ob（PE）。4．配电线路：1）．架空线路的安全要求：架空线路由导线、绝缘、横担及电杆组成①架空线路必须采用绝缘铝线、绝缘铜线。②架空线的挡距不得大于35m。线间距离不得少于0.3m。③架空线弧线最低处于地面的最小垂直距离施工现场4m以上，机动车道6m以上。④架空线路的最小载面选择除必须满足负荷需要外，还应考虑机械作业强度，用作架空线路的绝缘铝线不少于16mm2，绝缘铜线载面不少第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页于10mm2。橡胶软线用钢绞线吊环悬挂，挡距内不得有接头。⑤架空线路相序排列，面向负荷从左侧起L1，N，L2，L3，PE。动力线、照明线在两个横担上分别架设时，上层横担面负荷从左侧起为L1，L2，L3；下层横挡面向负荷从左侧起L1（L2，L3），N，PE。⑥绝缘子：直线杆采用针式绝缘子，耐张杆采用蝶式绝缘子。⑦横担：∠50×50×5。⑧电杆：架空线必须设...
