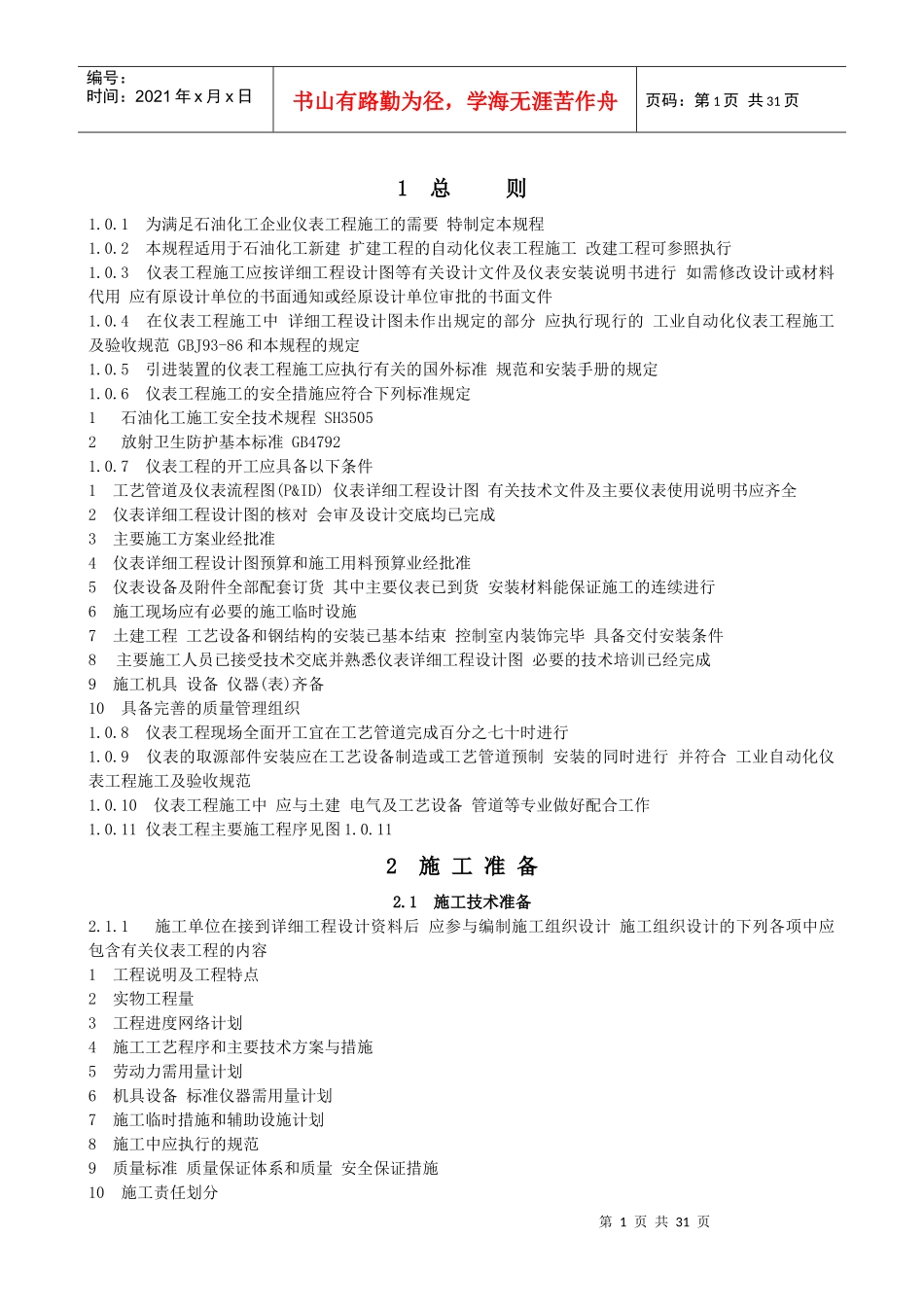

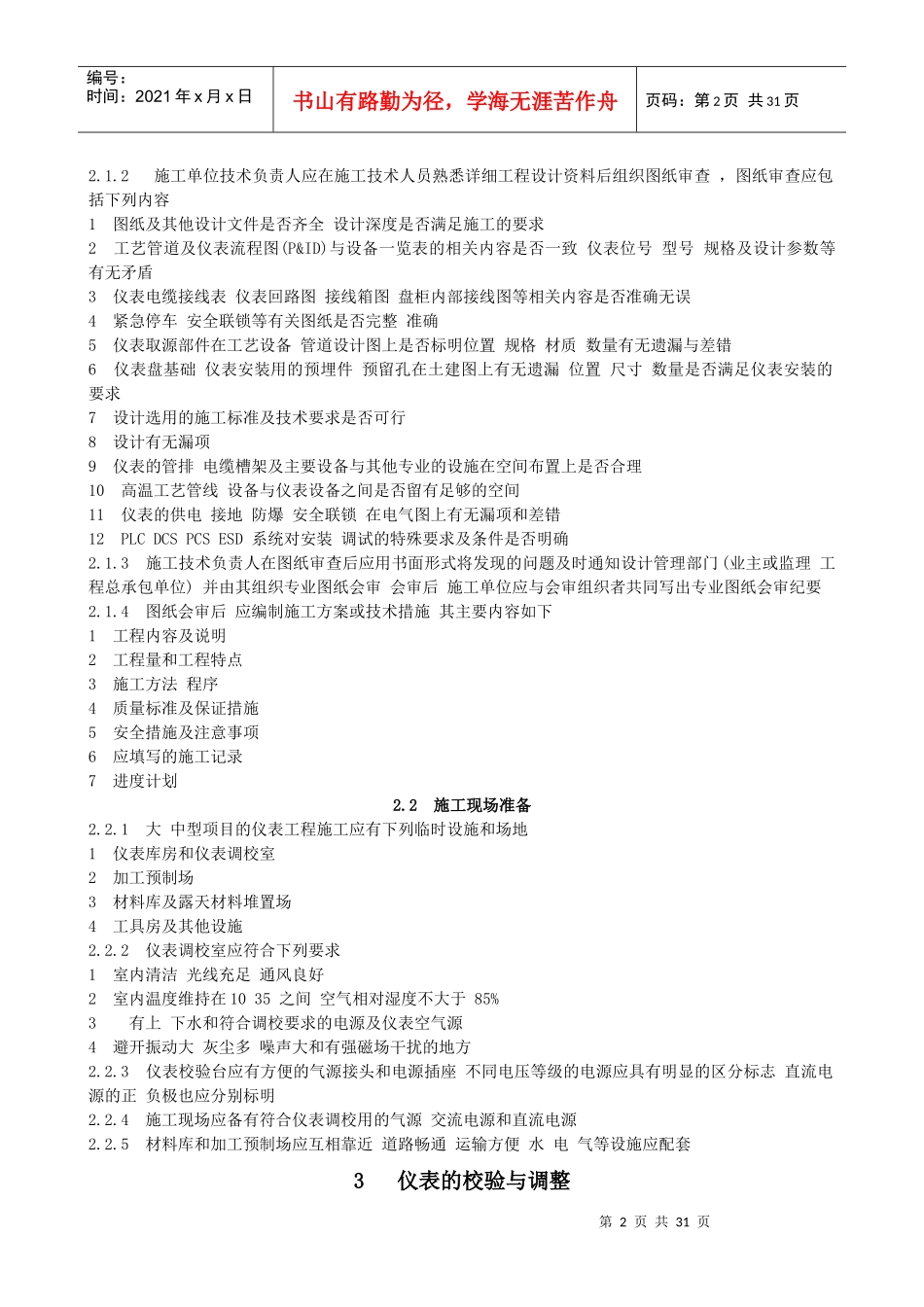

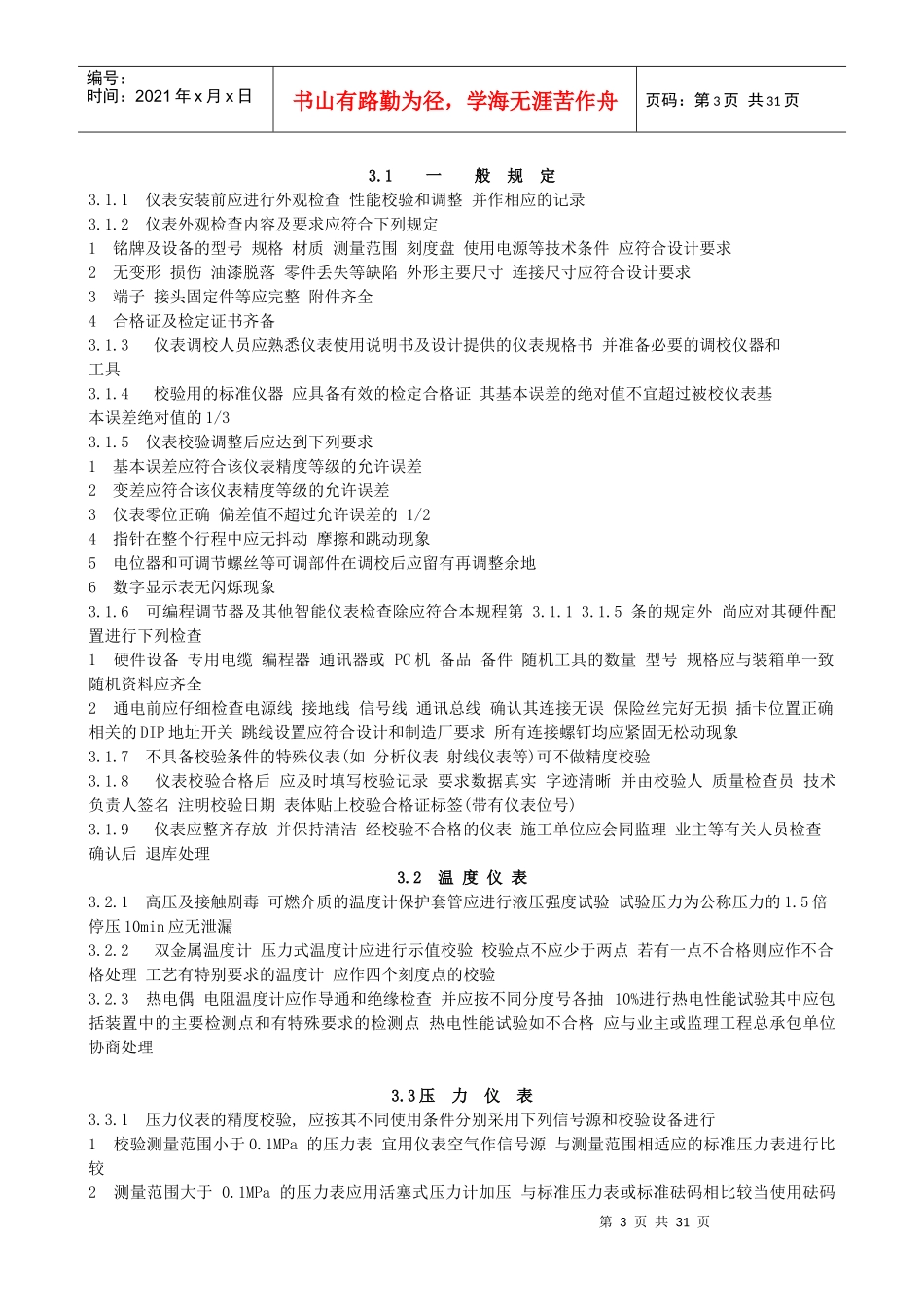

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页1总则1.0.1为满足石油化工企业仪表工程施工的需要特制定本规程1.0.2本规程适用于石油化工新建扩建工程的自动化仪表工程施工改建工程可参照执行1.0.3仪表工程施工应按详细工程设计图等有关设计文件及仪表安装说明书进行如需修改设计或材料代用应有原设计单位的书面通知或经原设计单位审批的书面文件1.0.4在仪表工程施工中详细工程设计图未作出规定的部分应执行现行的工业自动化仪表工程施工及验收规范GBJ93-86和本规程的规定1.0.5引进装置的仪表工程施工应执行有关的国外标准规范和安装手册的规定1.0.6仪表工程施工的安全措施应符合下列标准规定1石油化工施工安全技术规程SH35052放射卫生防护基本标准GB47921.0.7仪表工程的开工应具备以下条件1工艺管道及仪表流程图(P&ID)仪表详细工程设计图有关技术文件及主要仪表使用说明书应齐全2仪表详细工程设计图的核对会审及设计交底均已完成3主要施工方案业经批准4仪表详细工程设计图预算和施工用料预算业经批准5仪表设备及附件全部配套订货其中主要仪表已到货安装材料能保证施工的连续进行6施工现场应有必要的施工临时设施7土建工程工艺设备和钢结构的安装已基本结束控制室内装饰完毕具备交付安装条件8主要施工人员已接受技术交底并熟悉仪表详细工程设计图必要的技术培训已经完成9施工机具设备仪器(表)齐备10具备完善的质量管理组织1.0.8仪表工程现场全面开工宜在工艺管道完成百分之七十时进行1.0.9仪表的取源部件安装应在工艺设备制造或工艺管道预制安装的同时进行并符合工业自动化仪表工程施工及验收规范1.0.10仪表工程施工中应与土建电气及工艺设备管道等专业做好配合工作1.0.11仪表工程主要施工程序见图1.0.112施工准备2.1施工技术准备2.1.1施工单位在接到详细工程设计资料后应参与编制施工组织设计施工组织设计的下列各项中应包含有关仪表工程的内容1工程说明及工程特点2实物工程量3工程进度网络计划4施工工艺程序和主要技术方案与措施5劳动力需用量计划6机具设备标准仪器需用量计划7施工临时措施和辅助设施计划8施工中应执行的规范9质量标准质量保证体系和质量安全保证措施10施工责任划分第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页2.1.2施工单位技术负责人应在施工技术人员熟悉详细工程设计资料后组织图纸审查，图纸审查应包括下列内容1图纸及其他设计文件是否齐全设计深度是否满足施工的要求2工艺管道及仪表流程图(P&ID)与设备一览表的相关内容是否一致仪表位号型号规格及设计参数等有无矛盾3仪表电缆接线表仪表回路图接线箱图盘柜内部接线图等相关内容是否准确无误4紧急停车安全联锁等有关图纸是否完整准确5仪表取源部件在工艺设备管道设计图上是否标明位置规格材质数量有无遗漏与差错6仪表盘基础仪表安装用的预埋件预留孔在土建图上有无遗漏位置尺寸数量是否满足仪表安装的要求7设计选用的施工标准及技术要求是否可行8设计有无漏项9仪表的管排电缆槽架及主要设备与其他专业的设施在空间布置上是否合理10高温工艺管线设备与仪表设备之间是否留有足够的空间11仪表的供电接地防爆安全联锁在电气图上有无漏项和差错12PLCDCSPCSESD系统对安装调试的特殊要求及条件是否明确2.1.3施工技术负责人在图纸审查后应用书面形式将发现的问题及时通知设计管理部门(业主或监理工程总承包单位)并由其组织专业图纸会审会审后施工单位应与会审组织者共同写出专业图纸会审纪要2.1.4图纸会审后应编制施工方案或技术措施其主要内容如下1工程内容及说明2工程量和工程特点3施工方法程序4质量标准及保证措施5安全措施及注意事项6应填写的施工记录7进度计划2.2施工现场准备2.2.1大中型项目的仪表工程施工应有下列临时设施和场地1仪表库房和仪表调校室2加工预制场3材料库及露天材料堆置场4工具房及其他设施2.2.2仪表调校室应符合下列要求1室内清洁光线充足通风良好2室内温度维持在1035之间空气相对湿度不大于85%3有上下水和符合调校要求的电源及仪表空气源4避开振动大灰尘多噪声大和有强磁场干扰的地方2.2.3仪表校...
