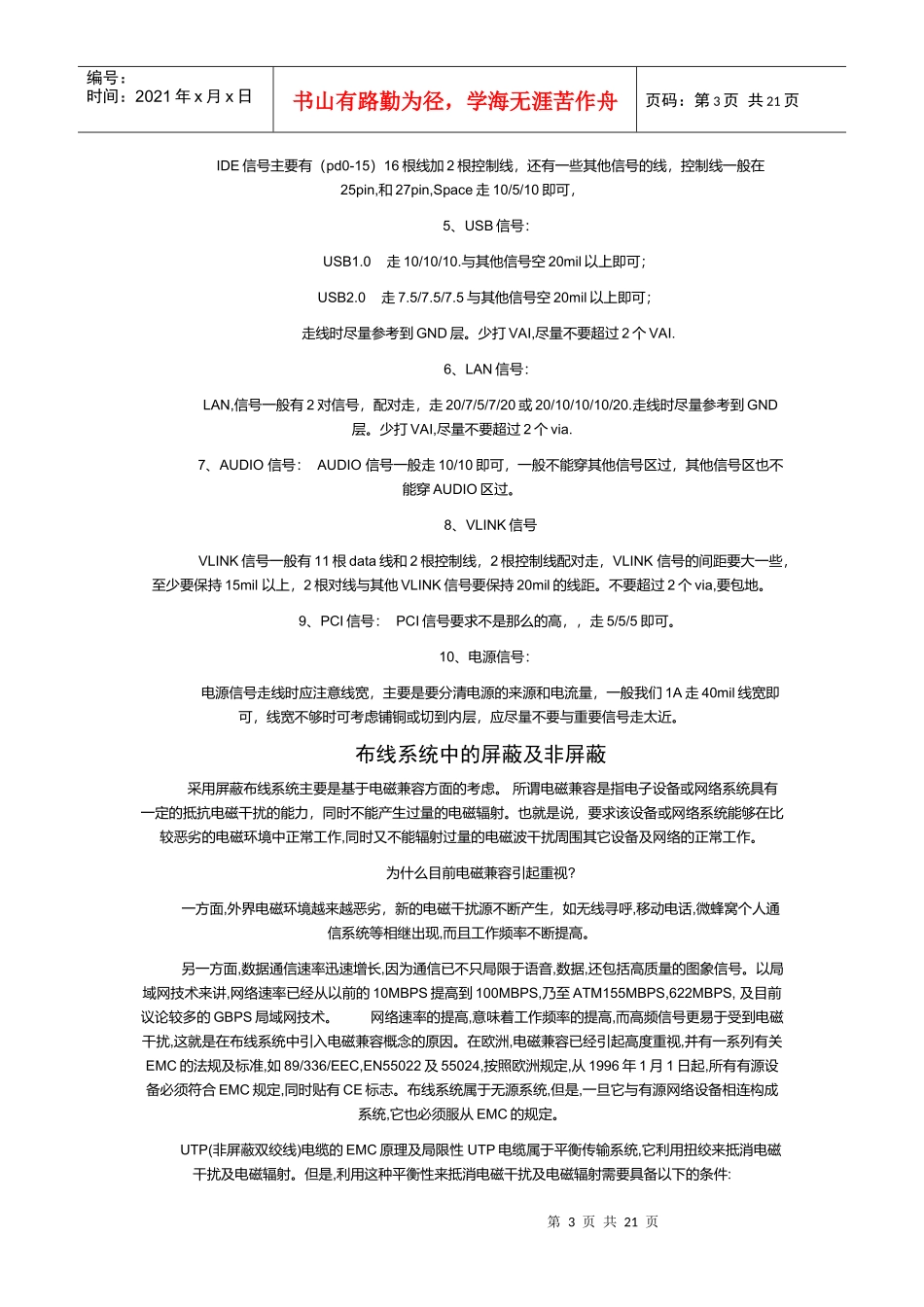

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页PCB知识汇总主板的各种类型信号的基本走线要求首先在做图之前应对一些重要信号进行Space设置和一些线宽设置，如果客没有Layoutguaid,这就要求我们自已要有这方面的经验，，一般情况下我们要注意以下信号的基本走线规则：1、CPU的走线：CPU的走线一般情况下是走5/10Control线间距要稍大些，在20mil左右，<1>Data线（0-63）64根；<2>Address线（3-31）REQ(0-4)等<3>Control线（一般分布在data线和Address线的中间）Data线走线时每16根线为一组走在一起，走同层。（0-15）（16-31）（32-47）（48-63）且每组分布2－3根控制线，Address线走线时每16根为一组走在一起，走同层，所不同的是Address线是从（3-31）前面（0-2）没有。一般分2组，<1>(3-16)加5根REQ的线，18根；<2>(17-31)16根；CPU信号走线时还应与其他信号用20-30mil的GND线分开，如DDR的信号，以方便打VIA下内层GND,起到包地的作用。2、DDR信号：第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页DDR的线除Control线外，一般也是走5/10Control线要保持20mil的线距，和CPU一样也主要分为以下3类：<1>Data线（0-63）64根<2>Address线(0-13)另外还有一些其他名字的address信号线，<3>Control线（一般分布在data和address的线中间）Data线走线时每8根为一组另加DQM,DQS2根Control线走在一起，走同层，主要分组方式为：MD(0-7)加DQM0DQS0MD(8-15)加DQM1DQS1MD(16-23)加DQM2DQS2MD(24-31)加DQM3DQS3MD(32-39)加DQM4DQS4MD(40-47)加DQM5DQS5MD(48-55)加DQM6DQS6MD(56-63)加DQM7DQS7Address线尽量全部走在一起；另外DDR部分还有3对CLK线如果是双通道的DDR则有6对CLK线，CLK配对走，与其他信号应至少保持20mil以上的间距。DDR和CPU一样也应与其他信号用20-30mil的GND信号隔开，主要是CPU和AGP的信号3、CLK信号：CLK信号是主板当中最为重要的信号，一般大至有以下几种：<1>200兆<2>100兆<3>66兆<4>48兆<5>16兆一般前2种主要是用于CPU和NB当中，为高频CLK线，应至少保持25mil以上的间距，配对走，一般走5/7，第3种主要用于DDR和SB当中，走20/7/5/7/20，第4种一般用于PCI和AGP当中，走20/7/5/7/20，第5种一般用得很少，主要是用于一些小的IC.和AUDIO部分，这种CLK相对前几种要稍显得不是那么的重要，走15/5/15即可，CLK信号还应少打via,一般不可超过2个VAI.走线时尽量参考到GND.晶振在组件面不可走线，晶振的信号尽量要短。4、IDE信号：第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页IDE信号主要有（pd0-15）16根线加2根控制线，还有一些其他信号的线，控制线一般在25pin,和27pin,Space走10/5/10即可，5、USB信号：USB1.0走10/10/10.与其他信号空20mil以上即可；USB2.0走7.5/7.5/7.5与其他信号空20mil以上即可；走线时尽量参考到GND层。少打VAI,尽量不要超过2个VAI.6、LAN信号：LAN,信号一般有2对信号，配对走，走20/7/5/7/20或20/10/10/10/20.走线时尽量参考到GND层。少打VAI,尽量不要超过2个via.7、AUDIO信号：AUDIO信号一般走10/10即可，一般不能穿其他信号区过，其他信号区也不能穿AUDIO区过。8、VLINK信号VLINK信号一般有11根data线和2根控制线，2根控制线配对走，VLINK信号的间距要大一些，至少要保持15mil以上，2根对线与其他VLINK信号要保持20mil的线距。不要超过2个via,要包地。9、PCI信号：PCI信号要求不是那么的高，，走5/5/5即可。10、电源信号：电源信号走线时应注意线宽，主要是要分清电源的来源和电流量，一般我们1A走40mil线宽即可，线宽不够时可考虑铺铜或切到内层，应尽量不要与重要信号走太近。布线系统中的屏蔽及非屏蔽采用屏蔽布线系统主要是基于电磁兼容方面的考虑。所谓电磁兼容是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作,同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。为什么目前电磁兼容引...
